名古屋市科学館屋外＆ロビー展示を勝手に紹介20130209
-
kirikuzudo
- 2270
- 0
- 0
- 0
-
- いいね！0
きりくずどう：略称クズさん
@kirikuzudo

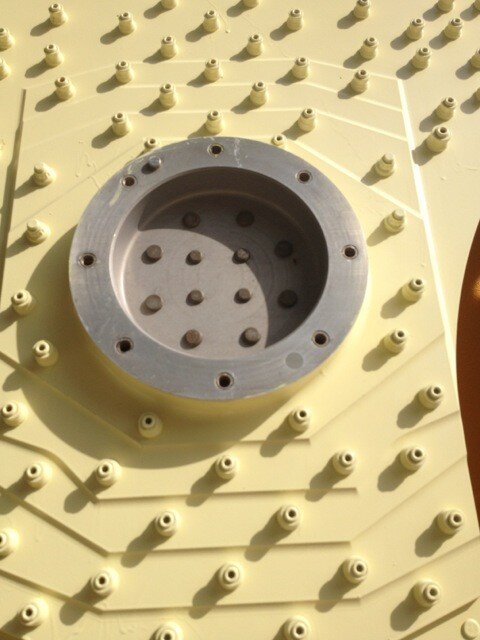

フェアリング側面のごにょごにょポート #名古屋市科学館屋外展示 http://t.co/v3EtDXjL
2013-02-09 13:21:30
拡大
きりくずどう：略称クズさん
@kirikuzudo
このハッチはなんだっけか？＞えいと先生 #名古屋市科学館屋外展示 http://t.co/qYN04QqR
2013-02-09 13:23:18
拡大
きりくずどう：略称クズさん
@kirikuzudo
SRB推力負担用の下部構造体(？) #名古屋市科学館屋外展示 http://t.co/qMyRpHrK
2013-02-09 13:36:02
拡大
きりくずどう：略称クズさん
@kirikuzudo
ななえさん(LE-7A)の推力を受けるところ。 #名古屋市科学館屋外展示 http://t.co/o7jC2NN4
2013-02-09 13:38:19
拡大
きりくずどう：略称クズさん
@kirikuzudo
A7075(？)のh=400mmな構造体であのマジキチエンジン2基の推力を負担している。 #名古屋市科学館屋外展示 http://t.co/zk16uz6v
2013-02-09 13:41:13
拡大
さたぱんびんX🌺
@Galacticcccc
あ、7075なんですね。普通のジュラルミンだと思ってました。。 RT@kirikuzudo A7075(？)のh=400mmな構造体であのマジキチエンジン2基の推力を負担している。 #名古屋市科学館屋外展示 http://t.co/mjaeUAnD
2013-02-09 13:46:09
拡大
きりくずどう：略称クズさん
@kirikuzudo
意外と華奢なジンバルアクチュエータのマウント #名古屋市科学館屋外展示 http://t.co/mUWZJ0Md
2013-02-09 13:43:52
拡大
えいと@えいと
@eito_eito
@kirikuzudo (そこは油圧タンクの保持サポート だったはず‥ ジンバル用のアクチュエータはエンジン受けのすぐ横のビームに
2013-02-09 13:52:47
きりくずどう：略称クズさん
@kirikuzudo
液体酸素タンクから液体酸素を液体水素タンクを通してエンジンに供給するための配管ポート、だったはず。(液体水素タンク底部) #名古屋市科学館屋外展示 http://t.co/A6UE4cMS
2013-02-09 13:46:39
拡大
きりくずどう：略称クズさん
@kirikuzudo
こっちが液体酸素の主配管ポート(？)らしいです…… #名古屋市科学館屋外展示 http://t.co/JEZp0zMp
2013-02-09 14:01:30
拡大
きりくずどう：略称クズさん
@kirikuzudo
実はこのエンジンマウント周りってノウハウの塊なんじゃないかと思う。野ざらしにしていいレベルじゃない気ががが #名古屋市科学館屋外展示 http://t.co/42h5Dl0J
2013-02-09 13:49:10
拡大
きりくずどう：略称クズさん
@kirikuzudo
ここはなんだったのか忘れたです……あとで先生に聞こう。 #名古屋市科学館屋外展示 http://t.co/58Tr3s7b
2013-02-09 13:51:01
拡大
きりくずどう：略称クズさん
@kirikuzudo
液体水素タンク断面より。アイソグリッド＋FSW。でもって、静強度試験用のひずみゲージハーネスがコンベックスベースで固定されていて、試験担当者の苦労がしのばれる。ぜったいにやりたくでござる。 #名古屋市科学館屋外展示 http://t.co/Tl9XISh0
2013-02-09 13:55:42
拡大
