たなか／大日本技研
@tanaka_poseidon
PDFクラフト新作(詳細はまだ内緒)を製作開始。 余っているスチールラックのアングル材を切って、三角形を作ります。 http://t.co/w1vGFl0l
2012-04-04 00:44:35
拡大
たなか／大日本技研
@tanaka_poseidon
さらにアングル材を追加して、土台の完成。これでやっと、ペーパーパーツの製作にとりかかれます。 http://t.co/D7WfWG9P
2012-04-25 00:54:31
拡大
たなか／大日本技研
@tanaka_poseidon
台形パーツを作って、昨日作ったパーツに差し込みます。この時点で、既に７０㎝超ですよ。(´д｀) http://t.co/XTp9Ve1d
2012-05-03 11:03:12
拡大
たなか／大日本技研
@tanaka_poseidon

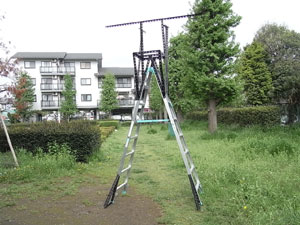

当日版権の監修写真の撮影も終わったことだし、ここでネタばらし。「新作」表記だけで、具体的なアイテム名を伏せつつ引っ張ってきたアイテムの監修用写真の１枚がコレ。アングル材を組んだモノに脚立に組み合わせて、骨組みを作ってあります。 http://t.co/TAbFqLmh
2012-05-03 22:57:57
拡大
たなか／大日本技研
@tanaka_poseidon

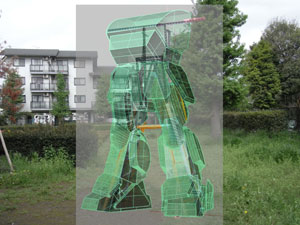

新作PDFクラフトは、「スコープドッグ １／１」。 モデリング出来ている脚と胴体を、骨組みの写真に合成するとこんな感じ。脚立を使ったのは、ヒト一人の体重を支えて、実際に中に乗り込めるようにしたかったから。なんといっても１／１スケールだし！ http://t.co/FPqOicpz
2012-05-03 22:58:38
拡大
たなか／大日本技研
@tanaka_poseidon
で、ヒト一人が乗っても、この骨組みは重量に耐えられるか？をテストするために、たなかが実際に乗ってみました。幸い、グシャッと潰れることもなく、搭乗テストは成功。
2012-05-03 22:59:07
たなか／大日本技研
@tanaka_poseidon

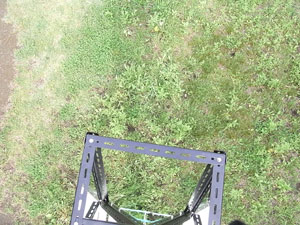

これに乗ると視点が３．５Ｍぐらいの高さになるので、どんな風景が見えるのか、デジカメで撮ってみました。画像には地上の対比物がないので高さ感はつかみにくいのですが、平屋の屋根の縁ギリギリに立つ感覚に近く、めっちゃ怖かったです。 http://t.co/ki9vBtWR
2012-05-03 22:59:45
拡大
たなか／大日本技研
@tanaka_poseidon

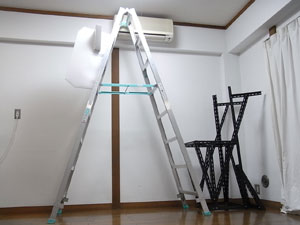

脚立は2.3m高さのを使っています。ホントは2.8mのを使いたかったんですけど、部屋の天井が2.5mなのでコレでガマン。アングル材を乗せるとつっかえてしまうので、上/下半身を分割した状態で作業をしていきます。 http://t.co/vKZrwoyz
2012-05-03 23:00:54
拡大
たなか／大日本技研
@tanaka_poseidon

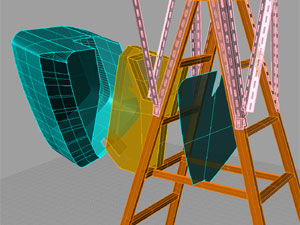

この骨組みにペーパーパーツを被せて、スコープドッグを作っていきます。先に作った、台形を組み合わせたパーツは、大腿部のインナー部分。これを脚立に固定してから、 さらに外装を組み付けて、形にしていきます。 http://t.co/CJgi3d2K
2012-05-03 23:01:38
拡大
たなか／大日本技研
@tanaka_poseidon
スコープドッグはマスケット砲に比べて、パーツ数が数倍に膨れ上がるので、夏ＷＦでのリリースにはとても間に合いません。なので、夏は下半身＋シートの途中経過の展示のみとし、来年冬までに上半身を追加して、発売開始というスケジュールです。
2012-05-03 23:02:14
たなか／大日本技研
@tanaka_poseidon
ということで、夏ＷＦの当日版権は、展示のみで申請を出しました。申請の規約に「監修写真は立体出力したものを撮影すること。CADのモデリング画像は不可」とあるので、苦し紛れに骨組みの写真にモデリング画像を合成してみました。はたしてこれで監修を通ってくれるか？？？
2012-05-03 23:03:30
たなか／大日本技研
@tanaka_poseidon
アイテム名を伏せつつ作業していたのは、不確定要素が多く、立体として成立するか分からなかったから。例えば、どのぐらいの高さの脚立まで、廊下の角を通って室内に運び入れられるか？というのも、実際にやってみなくては分かりませんし。
2012-05-03 23:03:59
たなか／大日本技研
@tanaka_poseidon
ほとんど情報を出さなかったので、アイテム名はさすがに誰にも分かるまい！と思ってたのですが、一撃で当てられていた模様(´д｀) http://t.co/2MFsRd8b
2012-05-03 23:04:24
拡大
たなか／大日本技研
@tanaka_poseidon

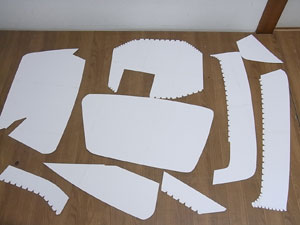

大腿部の外側を分解、平面に展開してからプリントアウトします。 これをボール紙に貼り付けて、切り出します。 http://t.co/Om9k0sRF
2012-05-16 01:21:53
拡大
たなか／大日本技研
@tanaka_poseidon

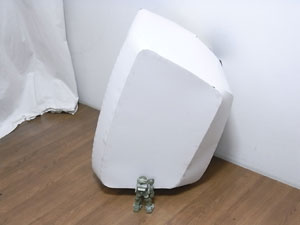

大腿部を組み立てます。画像になると大きさが分かりにくいので、前にタカラの１／２４を立たせてみました。 http://t.co/9OKNth6k
2012-05-19 23:25:44
拡大
たなか／大日本技研
@tanaka_poseidon
大腿部をインナーに組み付けます。今回は右のインナーを外して、反対側に登って組み付け作業ができたんですが、両側に取り付けてしまうと、それが出来ないし… 大腿部の上面は、すでに2mを越えてますから、組み立て用にもう１台脚立を買おうかな？ http://t.co/QqY7Hm9n
2012-05-22 13:15:26
拡大
たなか／大日本技研
@tanaka_poseidon
膝関節ブロックの取り付け。関節といっても、脚立が芯に入っているので、ヒザは曲がらないんですけど。スネブロックの取り付け部分も兼ねるので、かなりややこしい形をしています。 http://t.co/JQVqTQoC
2012-05-29 22:51:39
拡大
たなか／大日本技研
@tanaka_poseidon
スネと足を固定するために、取り付け部分の足首を先に作ります。外にはまったく出ないパーツなので、こちらはできるだけ簡略化しています。 http://t.co/Pl8zQA5J
2012-06-01 01:15:23
拡大
たなか／大日本技研
@tanaka_poseidon

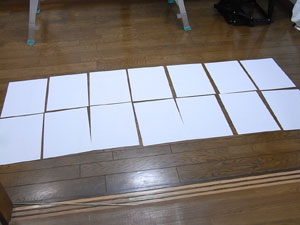

CAD画面ではかなり小さいパーツですけど、展開図にしてプリントすると、これだけの枚数が必要です。あ、A4じゃなくて、A3が14枚です。 http://t.co/Rk550AAk
2012-06-01 01:15:42
拡大
たなか／大日本技研
@tanaka_poseidon
プリントした用紙をスプレー糊でボール紙に張り付け、用紙ごとボール紙を切ってパーツを切り出します。 http://t.co/fhzHbZGL
2012-06-01 22:06:37
拡大
たなか／大日本技研
@tanaka_poseidon
用紙を剥がしてから、パーツを組み立てます。で、脚立に仮組み。 http://t.co/ae1BbO0T
2012-06-03 02:14:50
拡大
