メカモデリング脚部まとめ (脛

CGモデリングの手順をステップバイステップで解説します。ツールはMAYAです。
33
㠶足タケヒコ @AItoiI

前回爪先、踵部分を作って次はこの部分です。現在ラフモデルでこんな感じです。 http://t.co/V2igwVL6fx

2013-10-15 22:48:04
拡大
㠶足タケヒコ @AItoiI

元のデザインはこんな感じ。どこまで我流でアレンジするか考えつつ作業の設計を脳内でします。 http://t.co/p3r2XV5ciR

2013-10-15 22:48:49
拡大
㠶足タケヒコ @AItoiI

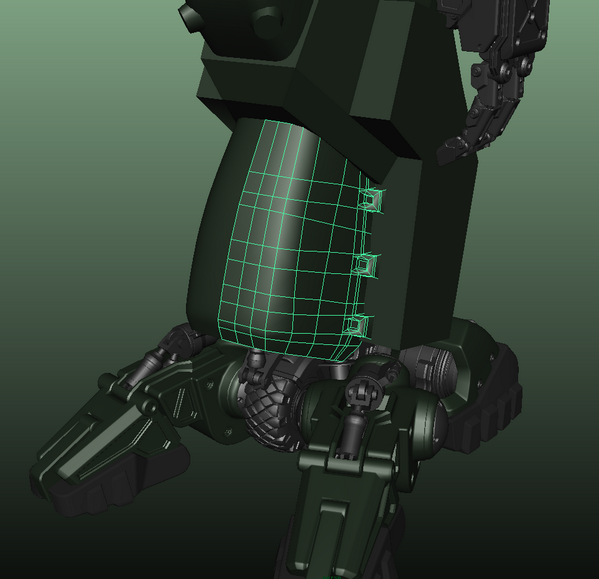

まずはフロントアーマーですがボルトで大きく固定されてて交換が用意に可能な部分と解釈してデザインをします。ラフに形を加えてこんな感じ。 http://t.co/UZ526RadLL

2013-10-15 22:50:20
拡大
㠶足タケヒコ @AItoiI

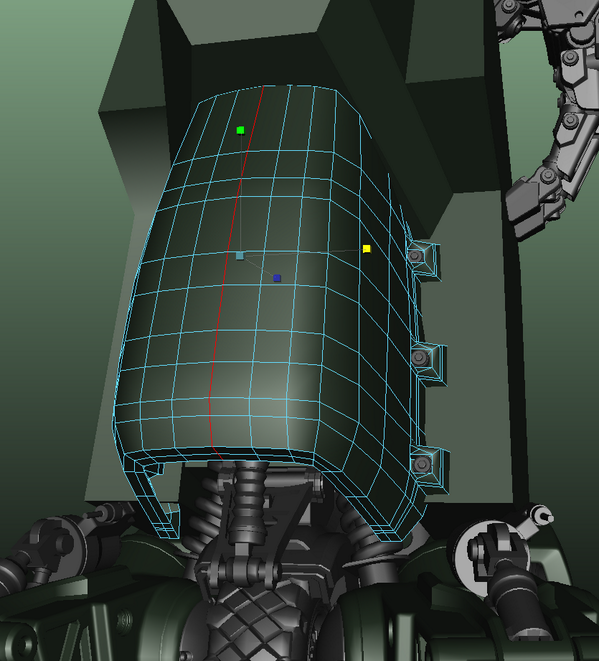

スムースをかけていい感じになるように調整します。 http://t.co/Hcoyc9XlWE

2013-10-15 22:51:08
拡大
㠶足タケヒコ @AItoiI

下部分に覆い隠すようにちょっと延長。泥除け? http://t.co/Mw65GRnheA

2013-10-15 22:53:59
拡大
㠶足タケヒコ @AItoiI

ここで左右のパーツを反転、頂点を結合してからスムースで固めます。じゃないと結合部分でスムースが歪になりますので。 http://t.co/iV7VLaiLVB

2013-10-15 22:54:56
拡大
㠶足タケヒコ @AItoiI

結合した後スムースかけてこうなります。 http://t.co/X8A59twZGW

2013-10-15 22:55:29
拡大
㠶足タケヒコ @AItoiI

スムースかけると無駄にエッジが増えるのでいらなさそうなのはこの時点で削除します。ポリゴンもったいないので。 http://t.co/9BbIeeEuFi

2013-10-15 22:56:17
拡大
㠶足タケヒコ @AItoiI

返しの厚みにエクストルードで厚みを作ります。するとこんな感じで歪な頂点の集合が出来ることが多々あるので。。 http://t.co/2UY0rzFGGJ

2013-10-15 22:57:45
拡大
㠶足タケヒコ @AItoiI

僕はめんどくさがりなので頂点まとめてつまんでマージしちゃいます。 http://t.co/a53WJj9ri3

2013-10-15 22:58:34
拡大
㠶足タケヒコ @AItoiI

作った厚み部分のエッジにベベル。 http://t.co/mRCJbuyUuq

2013-10-15 22:58:57
拡大
㠶足タケヒコ @AItoiI

デザイン的にもっとリッチにすべくエクストルードとベベルで二重構造にします。 http://t.co/vRUPWWz8sn

2013-10-15 23:00:12
拡大
㠶足タケヒコ @AItoiI

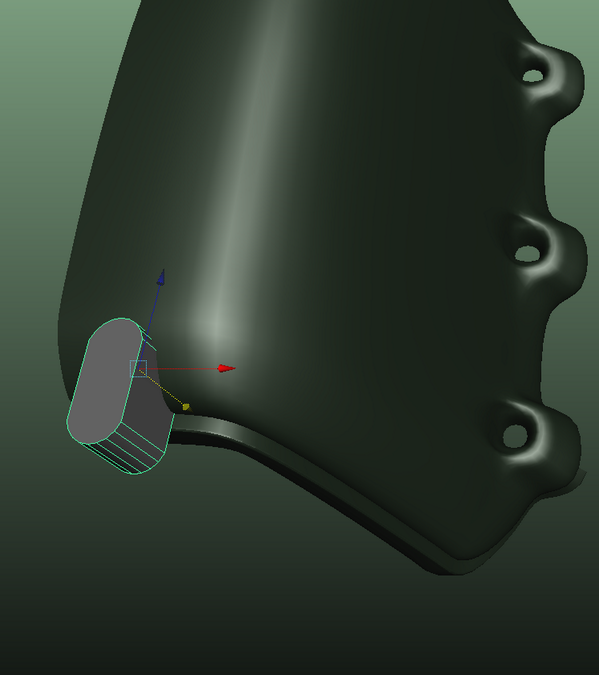

このままだと単調なので、、もうちょっとアクセントを。。とシリンダーで作ったブーリアン用のパーツで削り取ります。 http://t.co/XCXJekAd1U

2013-10-15 23:01:08
拡大
㠶足タケヒコ @AItoiI

エッジやら頂点やら手動で整えてあげます。 http://t.co/yNWWsxyydb

2013-10-15 23:02:20
拡大
㠶足タケヒコ @AItoiI

ここもボルトを配置して、振動吸収用にゴムワッシャーをはさむ。 http://t.co/zLpNOWC9kc

2013-10-15 23:03:07
拡大
㠶足タケヒコ @AItoiI

上部分にもアクセント用に穴を開けて出来上がり。 http://t.co/hZKzqMnM3D

2013-10-15 23:03:33
拡大
㠶足タケヒコ @AItoiI

元のデザインで、アクセントになってるので機能がありそうな物として配置。 http://t.co/99aISzrjkj

2013-10-15 23:04:50
拡大
㠶足タケヒコ @AItoiI

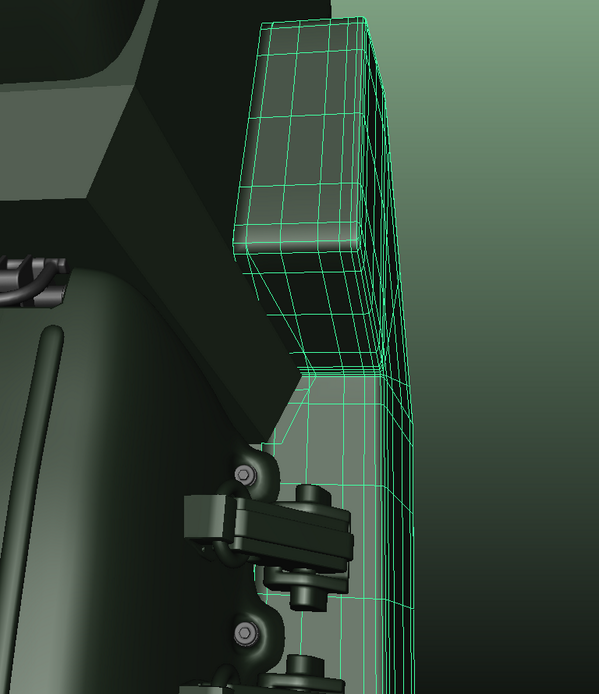

正面が寂しいので少しデザインを足しました。 http://t.co/zrFtCbMW9p

2013-10-15 23:05:10
拡大
㠶足タケヒコ @AItoiI

まずは、スムースできるようにエッジを足して調整します。 http://t.co/F59lECjfyE

2013-10-15 23:06:35
拡大
㠶足タケヒコ @AItoiI

スムースで固めた後に、その他のパーツと干渉しないように(ぶっさしにならないように)パーツを切り取ります。 http://t.co/PpQ08DPjhE

2013-10-15 23:07:53
拡大
㠶足タケヒコ @AItoiI

切り取った後調整して別パーツの感じを出す。 http://t.co/VfocPd8Jhy

2013-10-15 23:08:18
拡大
