メタセコの使い方 初歩の初歩

ありさと@alisato@mstdn.jp @ailsato

メタセコの使い方の自分用覚書。頂点の減らし方と増やし方。「ワイヤー」と「ナイフ」。 初歩すぎて慣れた人は説明してくれないので、初心者はそこでつまづく。 サブアカウントへのリプでツイートします。

ありさと@alisato@mstdn.jp @ailsato

@ailsato ちなみに使っているのは、Metasequoia Ver.3.15です。Ver.4も基本は変わらないと思う。

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi 頂点の移動。「移動」を押して、頂点を選択して左クリックしてドラッグで移動。 pic.twitter.com/lnGHEdDdl2

拡大

ありさと@alisato@mstdn.jp @ailsato

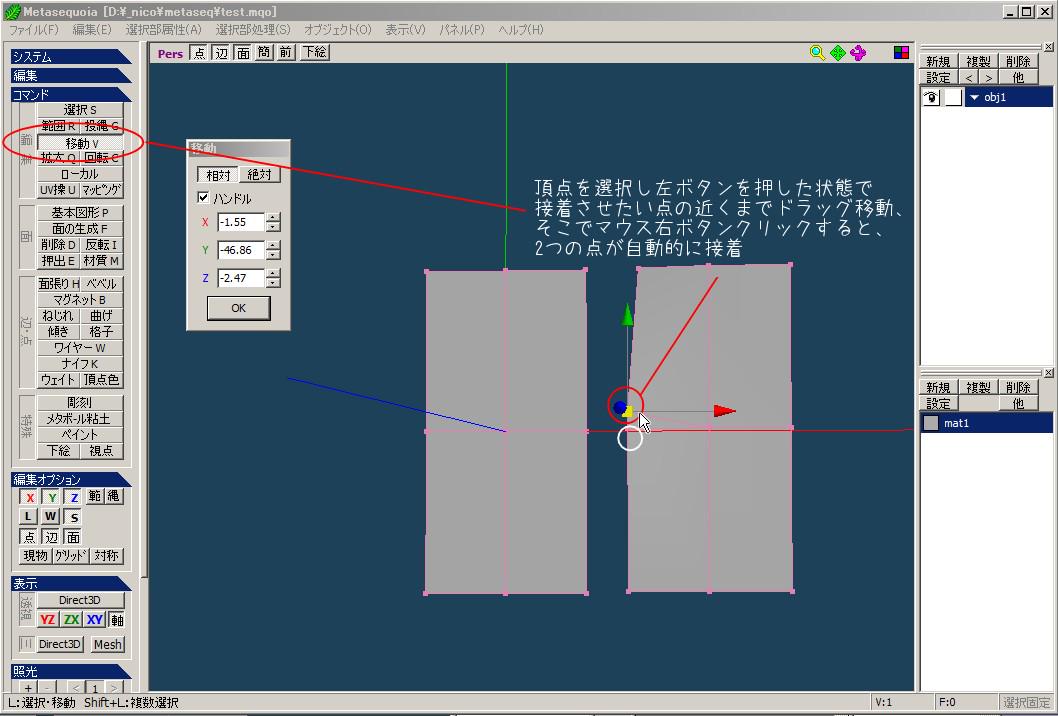

@alisatoakemi 頂点の接着/統合。頂点を選択し左ボタンを押した状態で 接着させたい点の近くまでドラッグ移動。そこでマウス右ボタンクリックすると、2つの点が自動的に接着 pic.twitter.com/urL5YXqmRL

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi うっかりくっつけちゃった頂点をどうやったら分離できるか？　（Ctrl+Zで取り消し以外でｗ） 　ナイフとワイヤーを使った方法を考えましたが、他にやり方あるのかな？

ありさと@alisato@mstdn.jp @ailsato

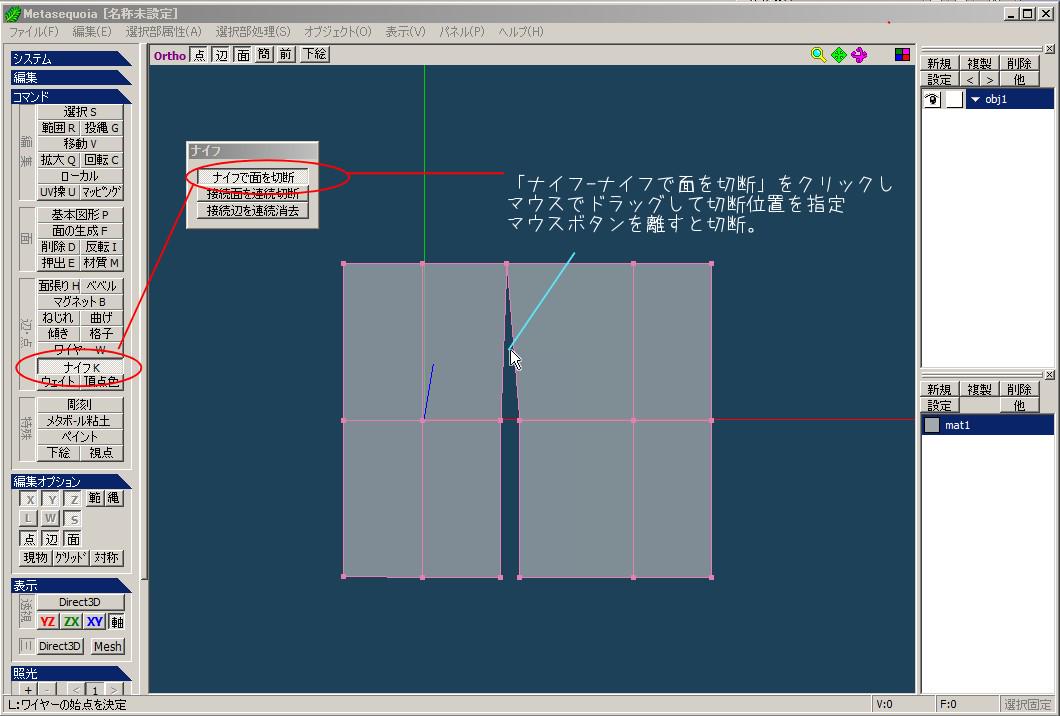

@alisatoakemi ナイフを使った、頂点の分離。(1)先ずナイフで面を分断。 「ナイフ-ナイフで面を切断」をクリックし マウスでドラッグして切断位置を指定 マウスボタンを離すと切断。 pic.twitter.com/fcbMvlwCgp

拡大

ありさと@alisato@mstdn.jp @ailsato

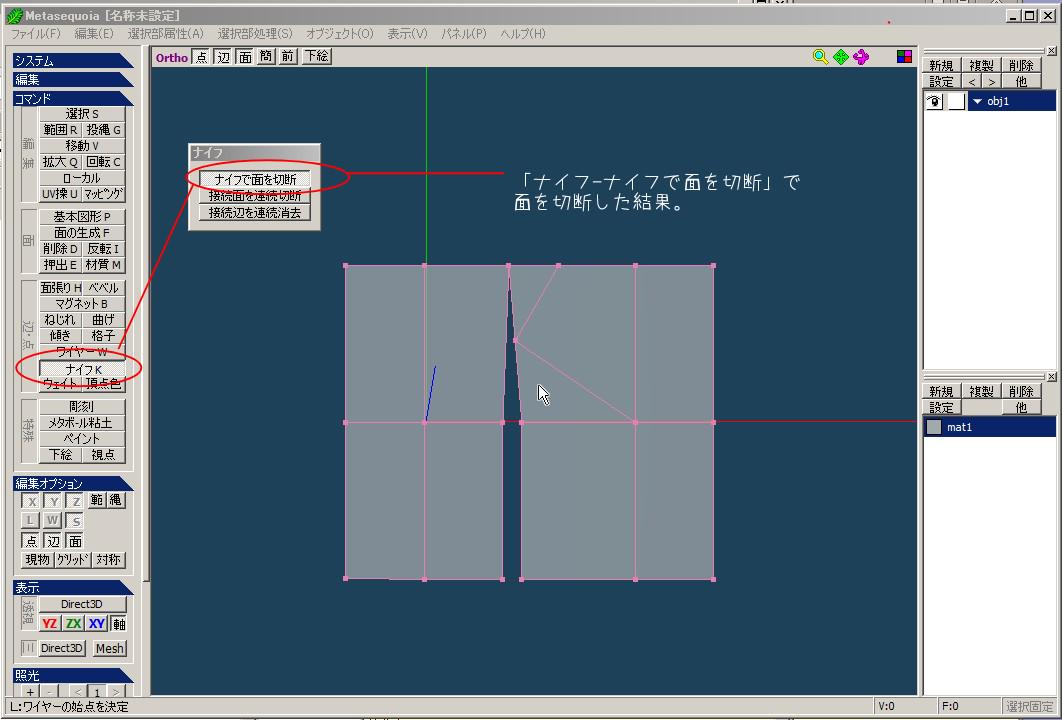

@alisatoakemi ナイフを使った、頂点の分離。(1)先ずナイフで面を分断。 ナイフで面を切断した結果。 pic.twitter.com/OsKEDdrINS

拡大

ありさと@alisato@mstdn.jp @ailsato

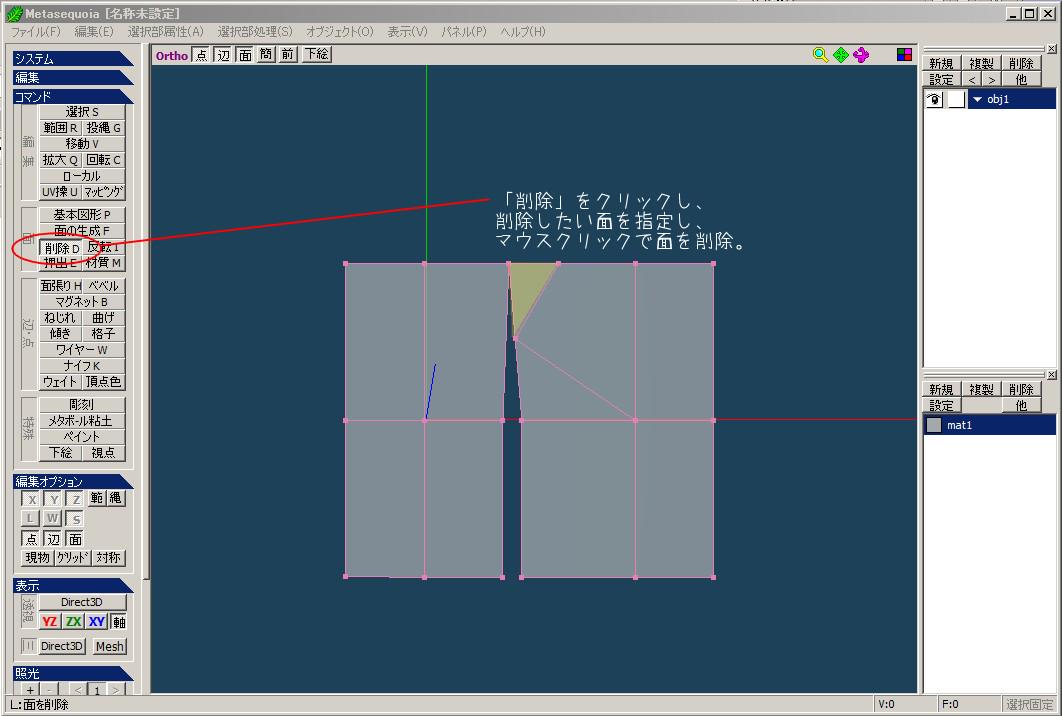

@alisatoakemi ナイフを使った頂点の分断。(2)分断した面を削除。 「削除」をクリックし、 削除したい面を指定し、 マウスクリックで面を削除。 pic.twitter.com/f0pnC595e5

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi ナイフを使った頂点の分断。(2)分断した面を削除。 分離はできたけど、頂点が増えたので、これをなんとかします。 pic.twitter.com/2IEs2FajCJ

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi ナイフを使った頂点の分断。(3)増えた頂点を統合。 増えた頂点は「移動」で他の頂点と統合します。 pic.twitter.com/a3u37EkANx

拡大

ありさと@alisato@mstdn.jp @ailsato

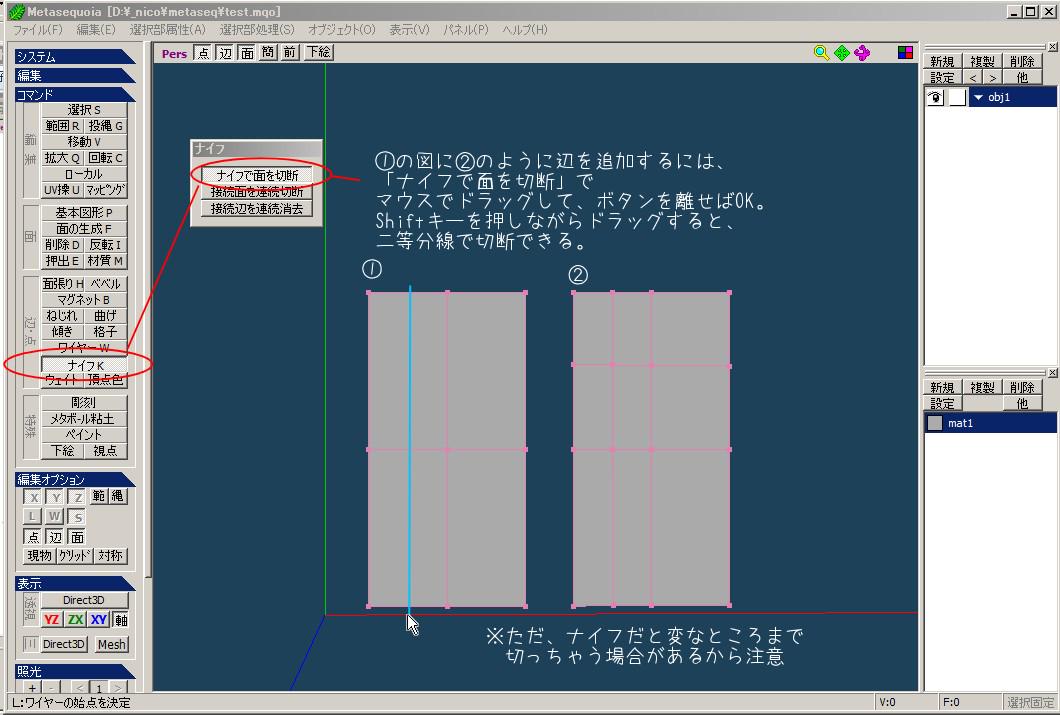

@alisatoakemi ナイフを使った頂点と辺の追加。「ナイフで面を切断」を使う。 Shiftを押しながらドラッグすると二等分できる。 pic.twitter.com/cOHBJmht1x

拡大

ありさと@alisato@mstdn.jp @ailsato

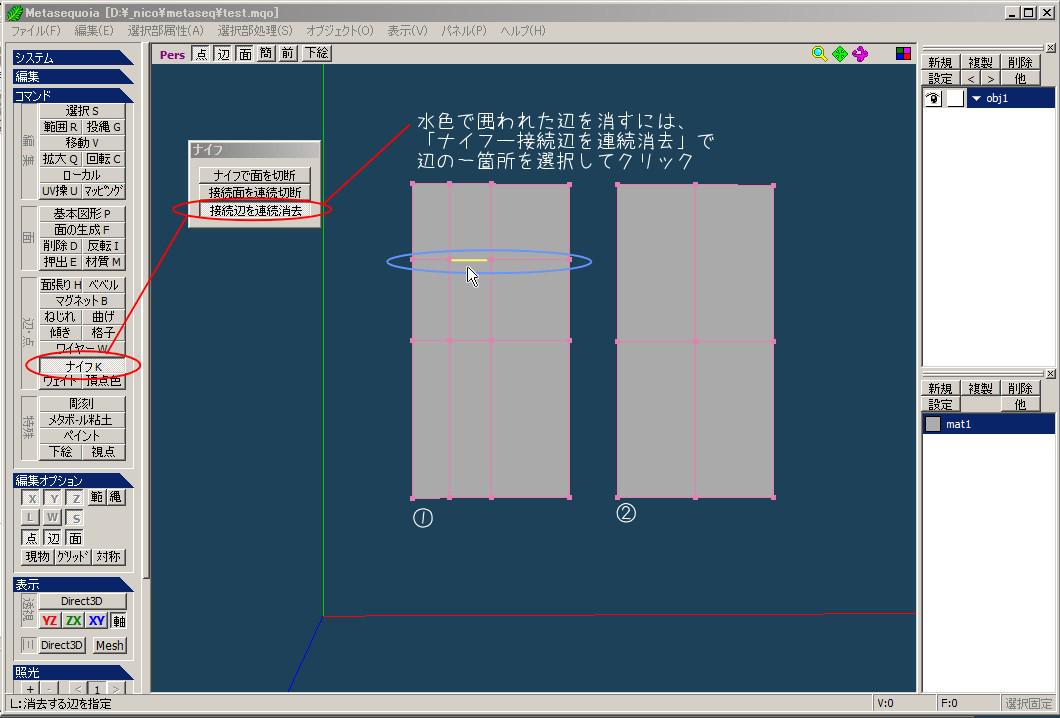

@alisatoakemi 「ナイフ」を使って辺を削除。「ナイフ-接続辺を連続消去」を使う。 pic.twitter.com/0iCFX4Qwc3

拡大

ありさと@alisato@mstdn.jp @ailsato

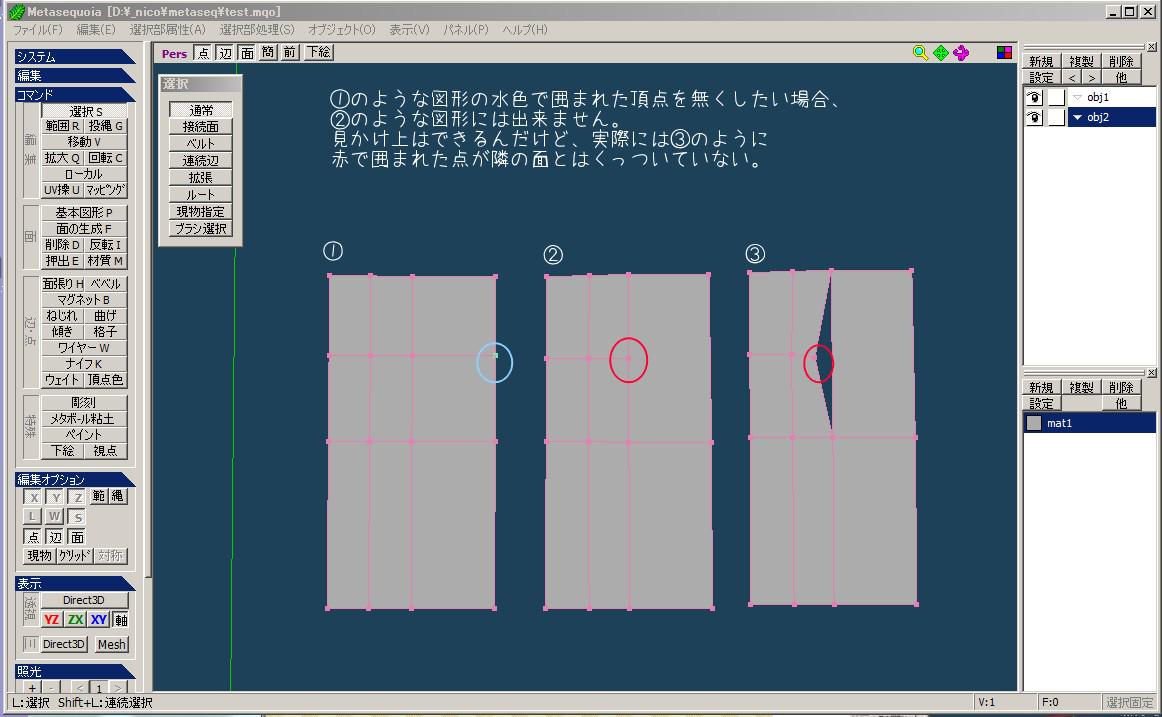

@alisatoakemi 辺の途中にある頂点を消す場合、「削除」を使うと、接してる面が一緒に消えてしまう。消えた面を「面張り」で修復しても、隣の面とくっつかない。 pic.twitter.com/7ED2bEM6Ng

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi 辺の途中にある頂点を消したい場合は、隣にある頂点と統合する。 pic.twitter.com/lMQ4HCo1gq

拡大

ありさと@alisato@mstdn.jp @ailsato

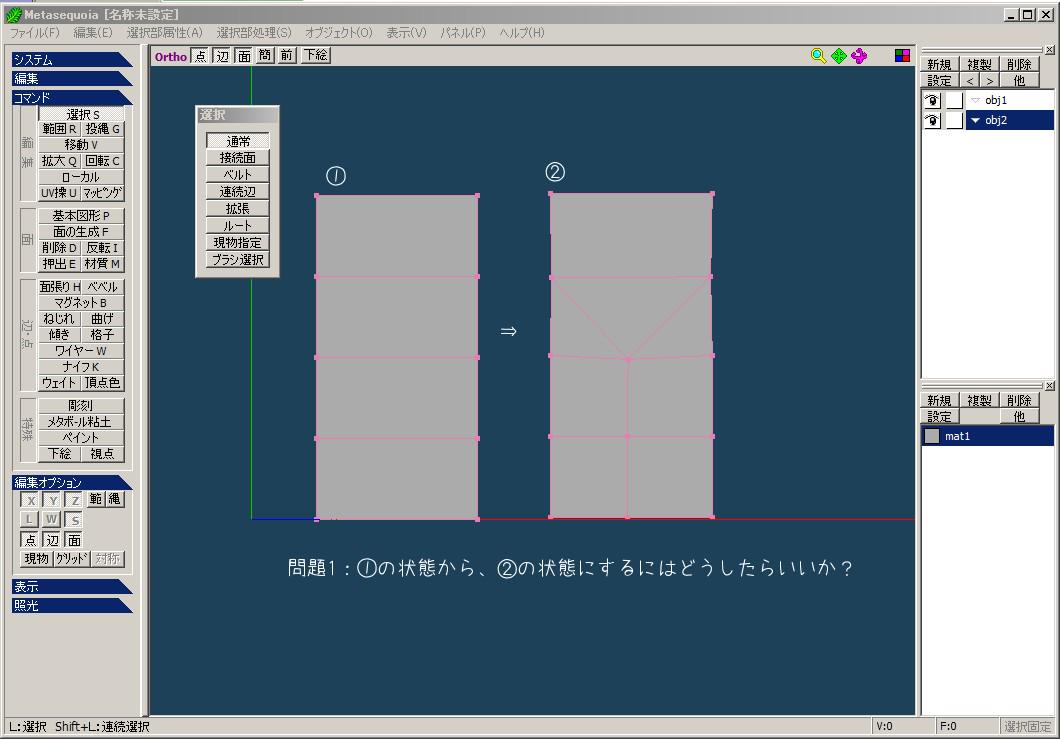

@alisatoakemi 問題：図1から図2のようにポリゴンを増やすには？ ワイヤー使えばいいんだけど、慣れた人ならあっという間にできることでも、初心者は悩む。 pic.twitter.com/uRlVC552Xm

拡大

ありさと@alisato@mstdn.jp @ailsato

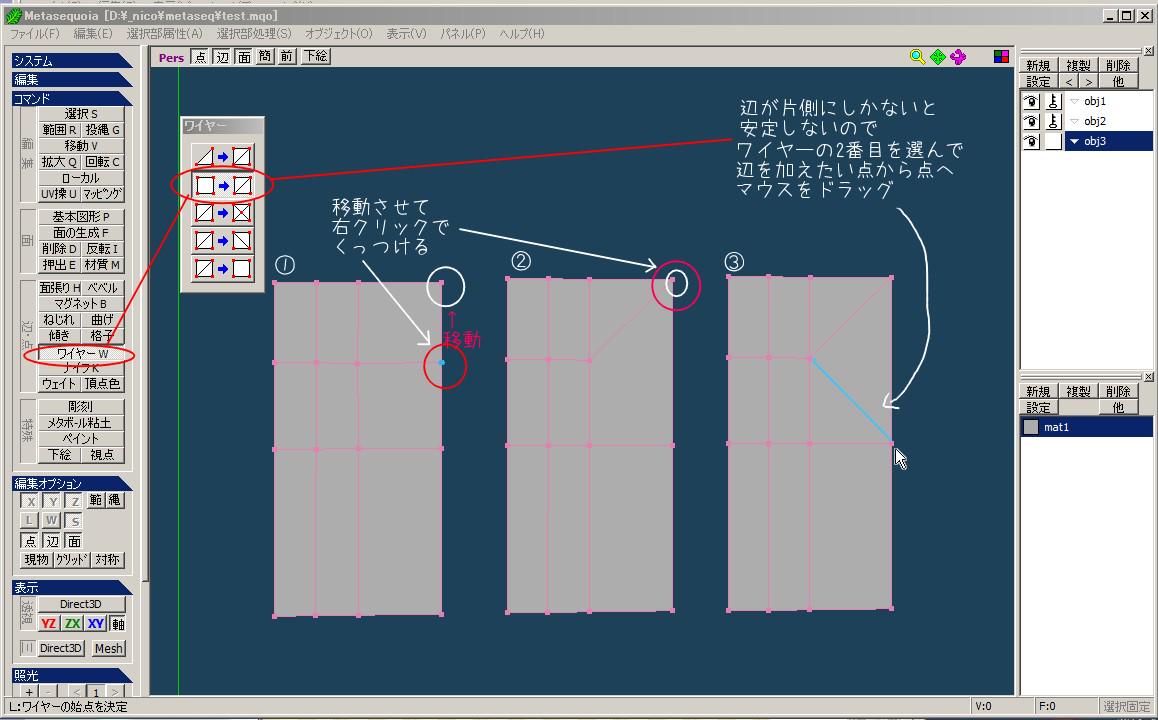

@alisatoakemi ワイヤーを使ってポリゴンを増やす。 pic.twitter.com/sGA05VXEMH

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi 余計な辺は「ワイヤー」で消す。 pic.twitter.com/Mrv5qXfhuA

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi 「面張り」による面の張り方。 pic.twitter.com/LumjNOwkOO

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi 「ワイヤー」による面の張り方。 pic.twitter.com/XzFxCKPaQl

拡大

ありさと@alisato@mstdn.jp @ailsato

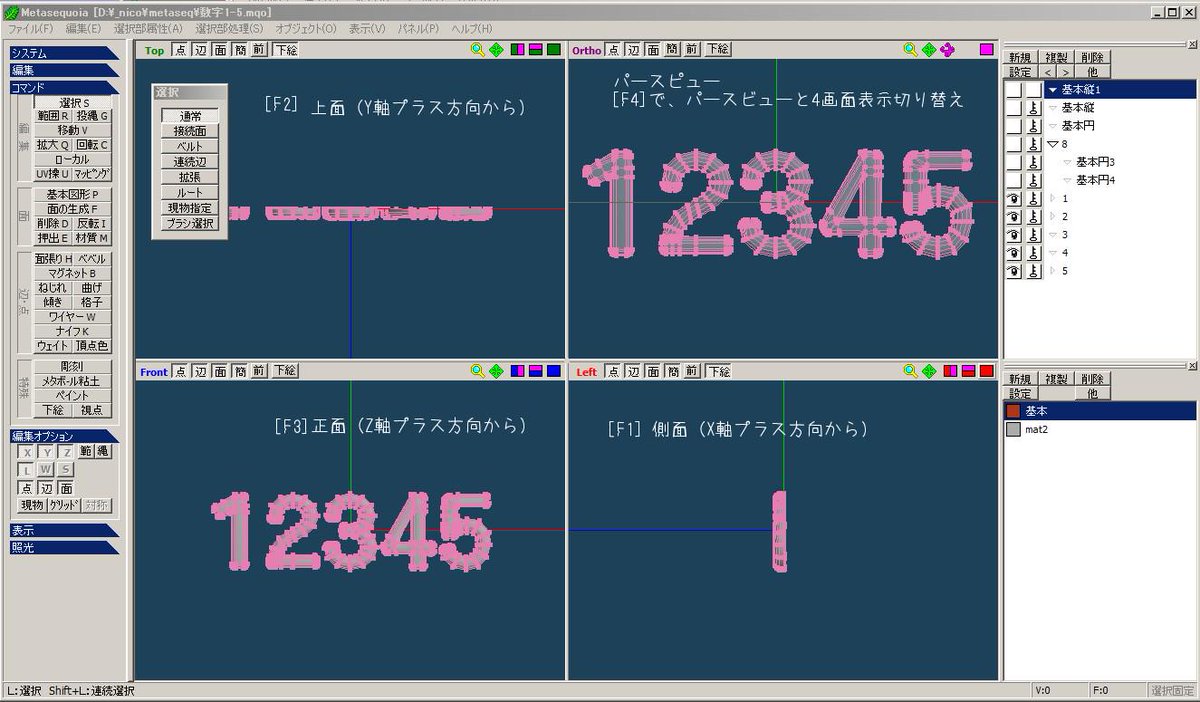

@alisatoakemi メタセコの視点切り替え。 [F1]側面（ｘ軸プラス側から） [F2]上面（Y軸プラス側から） [F3]正面（ｚ軸プラス側から） [F4] パースビューと4画面切り替え pic.twitter.com/ITbVSL7iis

拡大

ありさと@alisato@mstdn.jp @ailsato

@alisatoakemi 表示がおかしくなったら、視点の初期化。 pic.twitter.com/1hShDHfCsX
