M.マキノサイクルファクトリー作 JAM Project 影山ヒロノブ氏依頼フレーム製作の現場

11月18日納車されました。
3
9月20日
M.マキノサイクルファクトリー @MAKINO_cycle

JAM Project の影山ヒロノブさんには以前から弊社のカーボンフレームMK01を御愛用頂いております。 更に、ご注文頂いておりましたスチールフレームの製作に入ります。 まず、オーダーシートで算出した長さ、角度にパイプを切削し… twitter.com/i/web/status/7…

2016-09-20 10:33:45
M.マキノサイクルファクトリー @MAKINO_cycle

リヤセンター、ハンガー下りなどの寸法を合わせ、先にリヤエンドをロウ付。 pic.twitter.com/qtttDY6m6Z

2016-09-20 10:36:00
拡大
M.マキノサイクルファクトリー @MAKINO_cycle

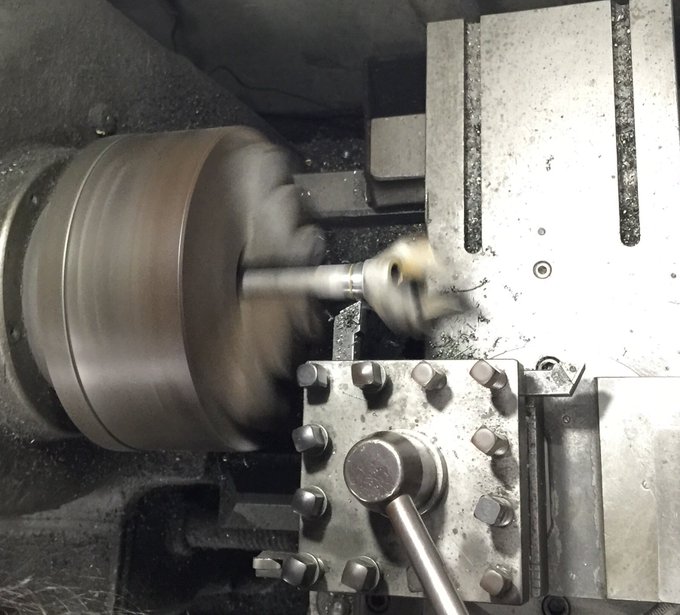

フォーククラウンにコラムをロウ付後、クラウンレースを切削し寸法を合わせます。 ♯影山ヒロノブ pic.twitter.com/2gCtrtb8Tv

2016-09-20 11:01:06
拡大
拡大
M.マキノサイクルファクトリー @MAKINO_cycle

今回コラムのロウ付は画像に残せませんでしたので過去事例。 twitter.com/MAKINO_cycle/s…

2016-09-20 11:13:44
M.マキノサイクルファクトリー @MAKINO_cycle

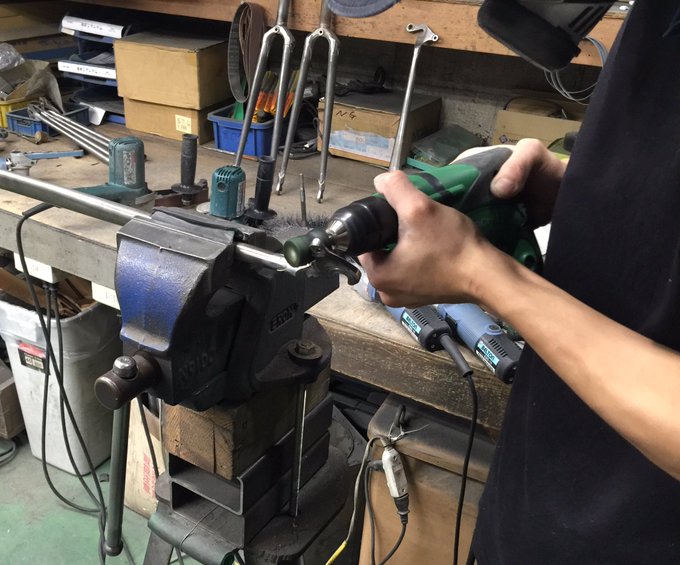

今回の影山ヒロノブ号はエンドメッキ出し。 下地から仕上げておかないと綺麗な光沢にならないので、あらかじめ磨いておきます。 pic.twitter.com/Dg4GCWYeBO

2016-09-20 17:18:55
拡大
拡大
9月21日
M.マキノサイクルファクトリー @MAKINO_cycle

猿子(ましこ)工場長によるフォークブレードロウ付。 ブレードは赤熱していない事にご注目下さい。 pic.twitter.com/syrI9lbTnJ

2016-09-21 18:55:18
M.マキノサイクルファクトリー @MAKINO_cycle

ロウ付直後。 ロウ材の融点を超えた所にロウは流れますので、過剰に熱するとロウが飛び散ります。 余分なはみ出しがない事で、母材を傷めぬよう必要最低限の熱を加えているのが見てとれます。 pic.twitter.com/pBiqy5UeJY

2016-09-21 19:03:20
拡大
9月22日
M.マキノサイクルファクトリー @MAKINO_cycle

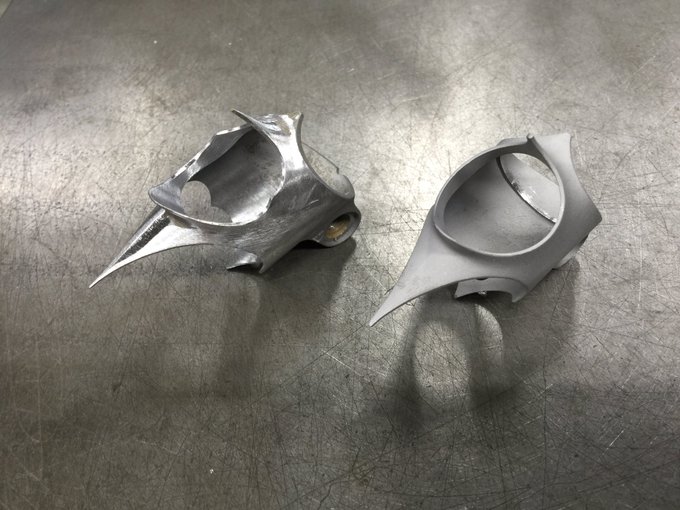

ロストワックス(鋳造)のラグも、カットして使います。 市販の同じラグを使っていても、見比べるとビルダーにより個性や違いが見てとれます。 pic.twitter.com/fIPAtyfUpx

2016-09-22 11:18:54
拡大
拡大
拡大
9月26日
M.マキノサイクルファクトリー @MAKINO_cycle

影山ヒロノブ号ロウ付後、仕上げ前。 必要充分にロウが周り、かつ不必要に温度を上げず母材を傷めていないのが見てとれます。 pic.twitter.com/A8BGrYyeku

2016-09-26 12:01:33
拡大
拡大
拡大
M.マキノサイクルファクトリー @MAKINO_cycle

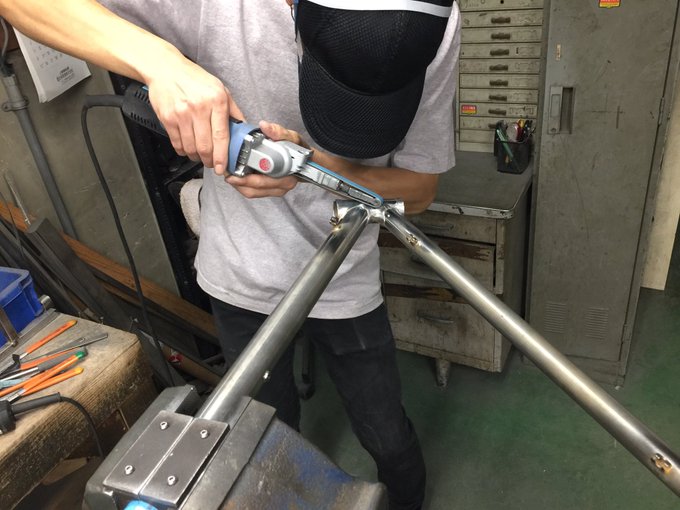

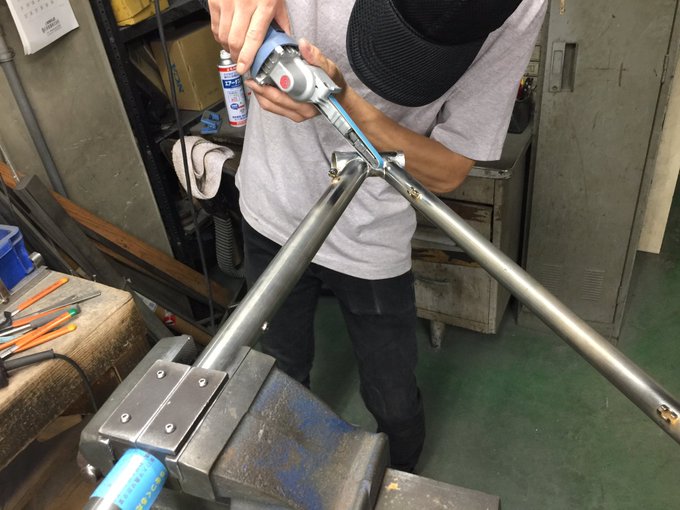

影山ヒロノブ号、仕上げ中の模様。 pic.twitter.com/uwsxE7DjwC

2016-09-26 12:03:29
拡大
拡大
拡大
M.マキノサイクルファクトリー @MAKINO_cycle

JAM Project 公式グッズ JAMキャラマグネットの影山さんと共に、MK01JAM Project仕様のイラストを描いていただいております。 #jamproject jamjamsite.com/areaz

2016-09-26 12:15:04
M.マキノサイクルファクトリー @MAKINO_cycle

影山ヒロノブさんに、仕上げ途中のフレームをご覧いただきました。 pic.twitter.com/2MhUnQO26k

2016-09-26 16:13:00
拡大
拡大
9月27日
M.マキノサイクルファクトリー @MAKINO_cycle

影山ヒロノブ号、ヘッドラグ周り。 末端に向けて薄く仕上げるのは、見た目の為だけでなく、応力が集中するのを防ぐ意味もあります。 そして薄くしてもエッジをシャープに残すのが弊社の美意識です。 pic.twitter.com/eH4FAANn5g

2016-09-27 18:58:08
拡大
拡大
拡大
9月28日
M.マキノサイクルファクトリー @MAKINO_cycle

ろんぐらいだぁす 特典DVD座談会 airblanca.com/wp/?p=4169 製作中の影山ヒロノブ号=「Airblanca」号を御覧頂いた模様も取り上げて下さっています。

2016-09-28 10:38:54
リンク airblanca.com | ろんぐらいだぁす 特典DVD座談会BLOG|KAGEYAMA HIRONOBU OFFICIAL SITE 影山ヒロノブオフィシャルブログです。
M.マキノサイクルファクトリー @MAKINO_cycle

影山ヒロノブさんの愛車『JAM Project』仕様、三宅大志さんの『ろんぐらいだぁす!』仕様、ご紹介いただいております。共にマキのサイクルファクトリーで製作させていただいており、公式版権仕様として一般ユーザー受注も可能です。 twitter.com/longriderscomi…

2016-09-28 10:44:32
M.マキノサイクルファクトリー @MAKINO_cycle

『Airblanca』号はラグメッキ出しの為、ラグのエッジが落ちぬよう配慮しつつ、あらかじめ下地を磨きます。 pic.twitter.com/QkBMxN6MuO

2016-09-28 10:57:15
