編集部イチオシ

アニメのドリルを考察した人の考え方が面白い。

なるほどなと思いました。
148
@taru666

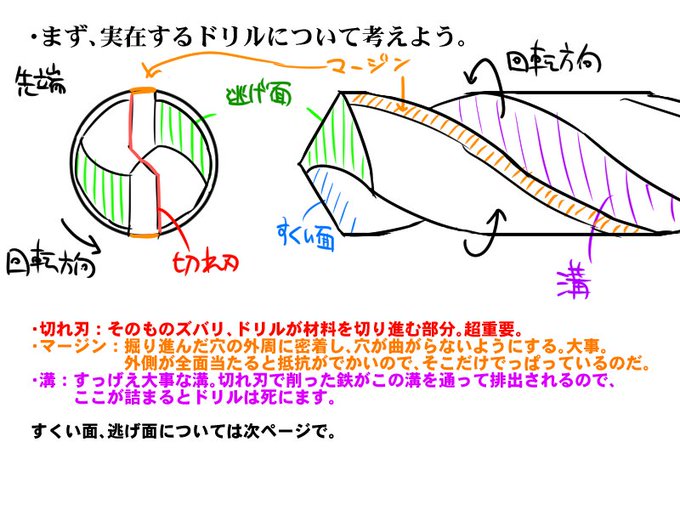

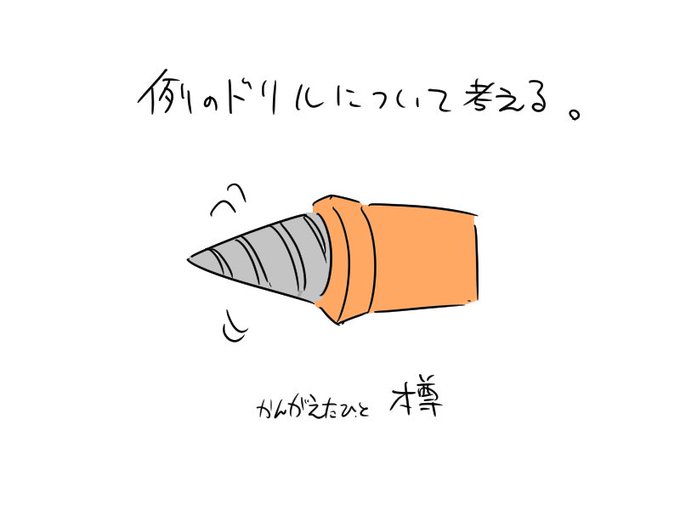

アニメでよくあるドリルについて雑に考察した(あまり本気にしてはいけない) pic.twitter.com/JWr9KyICEg

2016-09-26 22:41:09
拡大
拡大
拡大
拡大
@taru666

雑に考察した2 pic.twitter.com/30mDSW5htp

2016-09-26 22:41:38
拡大
拡大
拡大
拡大
@taru666

ちなみに、ドリルの側面、溝部分にも切れ刃が付いているような工具をエンドミルと言います。先端は平たかったり丸かったりするので穴あけにはあまり向きません。実在する工具で最も近いのはテーパーボールエンドミルとかそんな感じでしょうか。 google.co.jp/search?q=%E3%8…

2016-09-26 22:53:34
@taru666

@tenoyama おおお、スパイラルのステップドリルは始めて見た気がします…。ていうか金色だしえげつないゴツゴツ感してるし超格好いいですねコレ。

2016-09-26 23:04:45
@taru666

@JAMNOVE 形状としては近いんだけど、ステップドリルとしての切れ刃が存在しないんよねえ。ステップには螺旋溝も存在しないし。

2016-09-26 23:53:37
JAM @JAMNOVE

@taru666 螺旋じゃなくとも迫力あれば良いのだ! pic.twitter.com/TxlQqPrXvO

2016-09-27 00:47:37
拡大
@taru666

@JAMNOVE うむ。ドラゴンアントラーは正義。あれも横殴りがメインだし、正しい例として書こうかと思ったところでねじれてない事に気づいた。でも正義。

2016-09-27 00:51:51

コメント

mlnkanljnm0 @kis_uzu 2016年9月27日
クラフトソード物語でひたすらドリルを作ってたのもいい思い出。
0
荒木 九郎 @stein00000 2016年9月27日
アッグの縦溝オンリーのドリル?についても知りたい。
1
3mのちくわ(20禁) @tikuwa_zero 2016年9月27日
まあそもそも、アニメドリルって掘削用ではなく戦闘用だし、非常に面白い考察。「グレンラガン」劇中ではコアドリルで掘削もしてたけど、あれはまあ不思議ドリルだし。
13
後藤順一朗 @goto_jun 2016年9月27日
ドリルはやはり海底軍艦轟天号、あとジェットモグラ、 あれなドリルでは穴は掘れないって知ったのはいつのことか… 1970年代だとヤマトのドリルミサイルがありましたね
0
空家の恵比寿様1968 @ebcdic_ascii 2016年9月27日
Neko_Sencho モゲラ?(1957年)アニメじゃないけど。サンダーバードのジェットモグラは1965年。
9
NiKe @fnord_jp 2016年9月27日
シールド工法の図解を見た時点(あるいは砂場で地底戦車ごっこをしてみた時点)で当然気が付くべき案件。設定オタクへの初等過程ってところじゃないですかね。なお、誰が最初にやったのかは知りません。ペルシダーあたりかな?
0
Noodle. @Noodle1002 2016年9月27日
ドルドレイさん可愛い
0
trnfug @trnfug 2016年9月27日
結局この人は楢なの?樽なの?
0
Yoshiteru Kawai @yoshikun2009 2016年9月27日
ゲッター2のドリルは妙に細かったがあっちの方が掘りやすいのだろうか
0
Chariot @BLACK_RX_24 2016年9月27日
∀ガンダムに出てきた「ミンチドリル」は円錐じゃなくまさしくエンドミルのような形状だったな
0
nekosencho @Neko_Sencho 2016年9月27日
そういや巨大ロボットなのだからドリルも巨大、だから円錐状でないと強度が不足するのかもしれないな
0
渚稜 @nagisaryou 2016年9月27日
メガレンジャーのドリルセイバーは突き刺すんじゃなく横殴りにしてたけど、あれは正しかったんだな。
0
やらかど@やらか堂 @yarakado 2016年9月27日
まあマンガドリルは木ネジとかタッピングビスみたいなもんかなという
3
緑川⋈だむ @Dam_midorikawa 2016年9月27日
つまり武器としてのドリルはあれで正解なんや
11
るちな♡ @ruttina 2016年9月27日
形状の問題でなく、アタマを回すことができないことが問題。本体側が放射状に丈夫なアンカーを何本も打てば回せるけど前進もできないからね。
0
KZ78 @kz78_b 2016年9月27日
ジェネシックガオガイガーのストレイトガオーが設定と見た目の落としどころとして好き。
0
CD @cleardice 2016年9月27日
ガオファイガーのひざドリルがロボットの胴体を腹から背中までブチ抜いたときに風が背中側へ抜ける描写があって、あのドリルはねじ込むものじゃなく引き裂きながら吹き飛ばすものなんだなあと勝手に納得していた。
0
もっこㄘん @Mokko_Chin 2016年9月27日
タケノコドリルで穴は掘れる ゲッターの力を信じろ。
1
Daregada @daichi14657 2016年9月27日
ドリルアームに振り回されると言えばダイ・ガード
0
Localio Projects @LocalioProjects 2016年9月27日
そういや Megabots のドキュメンタリーのティーザーでドリル風のもの(0:23、0:54ぐらい) ありましたね。 https://youtu.be/X5Ysju0qfZU 第一エピソード公開予定は明日かぁ。
0
上上左右 @wwssad 2016年9月27日
ステップドリル的な何かなんじゃないかな、ロボのアレは。
1
@mouth0717 2016年9月27日
ドリルひとつでこんな語れるのすごい。
9
とり名古屋 @hatsuhominami 2016年9月27日
あんぱんまん世代的には、ドリルといえばばいきんメカの「もぐりん」かな。
0
石川ヒデキ @ishikawahideki 2016年9月27日
ゲーム制作の現場でも実在ドリル(岩盤掘削etc.)採用しようという提案をされた事は何度もありますし、 自身もそういうドリルも好きなのですが、いかんせん訴求力が足りないのよねー。 過去に刷り込まれた文化がデザインの骨格になってるものの一つだと思います。 逆にドリル文化がなかった諸外国でまっさらな状態から子供に実在ドリル教育を行えば、 将来違う形状のドリル文化が隆盛するのかなーと思ってみたり。
0
hide(アカウント変えました) @hide_yoinohoshi 2016年9月27日
轟天号やウルトラ警備隊のマグマライザーをおもいだすなあ。
0
よもやま@垢変しました。 @yomoyamawara 2016年9月27日
足りない部分は勇気で補え。の一文で全て納得できる。
8
いぬだわん @InuWang 2016年9月27日
螺旋型テーパーリーマーだと思うな。
3
リュウセツ @ryuse2_t 2016年9月27日
ebcdic_ascii 元々はサンダーバードのジェットモグラに影響されてと思っていたけど、地球防衛軍のモゲラが先にあったんですね。影響度といえば多分ジェットモグラだと思うけど。
0
いんこぐにぃと[シニカル楽観主義] @IncogNeat 2016年9月27日
「ガイスラッガー」のソロン号は、溝が真っ直ぐ縦に入ってるんだよなあ… つか、あれはもろテーパーリーマーの形だな。
0
組長 @vang_adamczyk 2016年9月27日
グレンラガンの時になかじまかずきが言ってたよ。「普通のドリルは穴は掘れるけど地球の平和は守れない」って。
19
黒川 @kurokawa92 2016年9月27日
実際ドリル戦車なんてどうなるかは半世紀以上前に海野十三が見事昇華してた
1
いんこぐにぃと[シニカル楽観主義] @IncogNeat 2016年9月27日
同じ体で、円錐形のドリルではなく横殴りに叩きつけて破壊することに特化した円筒形のが「銃夢」に出てきてたっけか。
0
もっこㄘん @Mokko_Chin 2016年9月27日
グレンラガンのドリルは物理法則を無視したロマンで出来てるから‥
0
r1h3 @r1h33 2016年9月27日
実在ドリルでどつくなんて考えられないもんなぁ、切込み速度が早いとあっさり折れて飛ぶから怖い
0
ざの人(棘用垢) @zairo2016 2016年9月27日
実際のジェットモグラの刃先はここで考察されている懸念を解消するため、刃先に実際のドリルのような刃先のブレードが付いている、トキントキンではないのが見て取れますよ?http://hobby.dengeki.com/news/118596/ あと実際のドリルでは、中心の抵抗を最小化するため、シンニングという、刃裏の部分を削り、中心がぶれないための部分研磨も行います。
0
うまみもんざ @umamimonza 2016年9月27日
初代ZOIDSで、ゴドスが謎ドリルで土木作業やってたような。
0
ざの人(棘用垢) @zairo2016 2016年9月27日
まあ実際の工業ドリルだと?中心の抵抗が相当あるので、いきなり大きいドリルで!ということは行いません。大きい穴だと下穴を開けて、二段階で開けることが多いので、精度が要求されない単に破壊が目的の場合での空想世界の話ということになります。 トンネルなどの地中を掘る掘削ドリルは、実に多様な形があるので画像検索でどうぞ、多くは振動をかけながら崩していくという工程が発生します(コンクリートドリル等)まあこんなこというと?しらけちゃうんですけど(苦笑)空想科学読本的な検証で行けば?ありえない形となります。
0
ヘナイく @henaike 2016年9月27日
アニメドリルって、木ネジでぐりぐり行く感じ
1
ヘルヴォルト @hervort 2016年9月27日
珍しいかもしれないけど実在の円柱に溝が入ったようなドリルを使うやつもいるよね。
0
yamagashi@ちびすけ @yamagashi 2016年9月27日
ふぁいなるドリドリあたっく!
0
もっこㄘん @Mokko_Chin 2016年9月27日
鉄工用のドリルで木工穴あけすると、木くずが上手く排出されず摩擦で発火する事あるので注意だ(経験あり)
1
フローライト @FluoRiteTW 2016年9月27日
タケノコさんは展示会でひと箱ナンボでジャンジャン売れるぞ。電工万歳!
0
もっこㄘん @Mokko_Chin 2016年9月27日
アニメのドリルは穴あけの作業工具というよりランスに近いのかな。
0
かみしろ@不定期 @SR_Spirits 2016年9月27日
本体がドリル状態の真ゲッターライガーは間違ってなかった
0
佐渡災炎 @sadscient 2016年9月28日
日本国内では、昭和16年の「未来の地下戦車長(海野十三)」と「機械化」の塹壕掘削戦車(小松崎茂)が同時期くらいか。
0
JAM @JAMNOVE 2016年9月28日
ちなみに発言主も会話に混ざってるのも機械工学科出身で技術屋なので実在ドリルの理論や使用法は分かり切った上です。
0
cinefuk 🌀 @cinefuk 2016年9月28日
『海底軍艦』(1963) https://www.youtube.com/watch?v=WWSDqTH-ocs や『サンダーバード』(1965) https://www.youtube.com/watch?v=0rmVpnvrZY8 では、漫画ドリルの先端にそれぞれブレード様のものがついてるけど、ジェットモグラ(The Mole)は小さいプロペラみたいで、刃先には見えないなあ
0
Rook@手洗いごはんバーフバリ @Rook_AK 2016年9月28日
みんな、上でも言ってるけどグレンラガン観ようよ!ドリルが主役だから!
1
ウェステール@エリコ推し @westailkai 2016年9月28日
いいんだよ細けぇこたぁ(マツダ並感)
0
はらけん @amhbeta 2016年9月28日
アッグについてるのはリーマーだよねぇ
0
あいしー★ @aicm2 2016年9月28日
最初に円錐ドリルを考えた人は誰なんだろうか。
0
aramaaaa @aramaaaa 2016年9月28日
クレヨンしんちゃん・逆襲のロボトーちゃんで、カンタムロボのドリルが実用的?なシールド工法のやつに変更されていてたな。ドリルも進化するのだ。(脚本はグレンラガンの中嶋かずき、声も…)
0
レンカ @Utsugirennka 2016年9月28日
このドリル考察面白いです(^^)d
0
bun🍃 @bun3559 2016年9月28日
必殺!スパイラル・ドリル・アターック!!!
0
みみつき @mimiduki 2016年9月28日
ゼロテスターのシールド地底戦車が名前のとおりシールドマシンをモチーフにしたデザインだったけど、物言いが付いて結局いつものドリルを付けることに、なんてのをメカデザイン担当のスタジオぬえの本かなんかで見た記憶が。
0
カスガ @kasuga391 2016年9月28日
1909年に円錐形ビットを組み合わせた油井掘削用ドリルが発明されているから、そこから来た発想じゃないかと。ペルシダーの初出は1914年なので、時期的にもちょうどぴったりだし。 https://www.asme.org/getmedia/9b99e0a0-d4b8-4614-9217-e59ff26c32d0/246-Hughes-Two-Cone-Drill-Bit.aspx
6
IF @xaviorion 2016年9月28日
ドラゴンアントラーが出てきてウレスイ。
0
🎃南瓜小僧🦇🐰 @clau_pump 2016年9月28日
例のドリルはランスの派生で先端をより深くねじ込むための武器で、現実のドリルは鉋の派生で固いものを削り取っていく工具だと思ってる。 攻撃力は先端に発生するのだ!
3
cinefuk 🌀 @cinefuk 2016年9月28日
回転する武器といえば #Wizardry に登場するカシナートの剣(刃)の正体が #Cuisinart だと知った時は脱力したなあ http://nomeu.net/3737/
0
moheji @mohejinosuke 2016年9月28日
ステップドリルという工具が外見的には非実在ドリルとよく似てますね。 便利ですよ。 最初見つけたときは形状の浪漫的なあれでドリルビットの亜種としては結構な高額だったんですけどえいやっと購入しましたが手放せないですね。
1
酔宵堂 @Swishwood 2016年9月28日
刳って斫ってブチ貫く破壊の為のドリルならアレでイイ!のだな。あとやっぱり浪漫よね……
0
cocoon @cocoonP 2016年9月28日
ドリルは「決まった大きさの穴をあける工具」だけど、武器としてのいわゆるドリルって「穴をあけてそれを広げていく」のが目的なので、ドリルじゃなくてリーマーなんだよね。その中で円錐形のものが上の方で言われているテーパーリーマー。
1
分裂を企むArara🌿 @momni_now 2016年9月28日
spiral reamer でググったらそれっぽいのが出てきた
1
佐渡災炎 @sadscient 2016年9月28日
側面に切削力を有するということで、実はドリルではなくエンドミルなんだよね。
0
いんこぐにぃと[シニカル楽観主義] @IncogNeat 2016年9月28日
ところで、海底軍艦轟天號のドリルって、先端がただの円錐じゃなくて刃が付いてんですよね。 しかもドリル回すと先端部分が回転しながら前後にピストン運動始めるという…
0
うぐいすもち @uguisudango 2016年9月28日
そうかこのタイプのドリルで穴が掘れなかったのは勇気が足りなかったからか……!
0
NanaSys @NanaSys77 2016年9月28日
「初めに先端部を装甲にぶち込む必要がある」 回転するドリルをパイルバンカーか何かで無理やり打ち込むロボとかかっこいかも
0
夏越丸@ねんくり引き取り先募集 @nagoshimaru 2016年9月28日
最初に見たのはガミラスのドリルミサイルだけどあれ主砲の穴にぶっこんでたし逆回転で排出させたから非実在型でないとな…?
0
あぶらな @ab_ra_na 2016年9月28日
なるほど、反螺旋ギガドリルブレイクのあれはリーマーと言うのだな。
0
イエーガー@狩猟準備中 @Jaeger75 2016年9月28日
残念ながら途中で紹介されてる「ステップドリル」なる商品は、厳密には「リーマー(既に空いている穴を広げるもの)」なので「ドリル(穴の無いものに穴を開ける)」ではないですな。  個人的に「みんなが想像する円錐型ドリル」のルーツに興味が有るんだが、俺が知ってるものだと一番古いのはやっぱ「サンダーバードのジェットモグラ」じゃないかと思うんですが、それよりもっと古いのが有ったりするんだろうか? 識者のコメントに期待。
0
岡一輝 @okaikki 2016年9月28日
ドリル、回しまぁーす
0
佐渡災炎 @sadscient 2016年9月29日
Jaeger75 今の所ペルシダーが最古って上のほうに出てるよ。
0
デッカイノ・モミタイーノ三世 @logo8804 2016年9月30日
ミクロマンのロボットマンの形態に「ドリル戦車」なるものがあったが、子供心にもあのドリルは小さくて、穴掘ってもつっかえてしまうんじゃないかと心配だった。(穴が掘れないとかは全く考えてなかった)
0
イエーガー@狩猟準備中 @Jaeger75 2016年9月30日
大事なことを忘れていた、「みんなが想像するドリルに比較的近い形でリーマーではなく、穴をあける為の機械」がひとつ有りました、しかもそれを持ってるのが「自衛隊」と言うロマンあふれる装備が、これだ!http://matome.naver.jp/odai/2140332179086019901  まぁ、用途的に「ロボの手についてる奴」と言うより「実在系ジェットモグラ」ですが、ドリル好きにはたまらん一品でしょうw (コレをロボに装備させたら、それはそれで中々凶悪な武器になりそうですが・・・)
0
YF @annex38 2016年10月4日
ハンドニブラーがモチーフの兵器を見たことがないな
0
けもフレ大好き三日月オーガス@シバター愛してる @ihateyoubuta 2017年1月2日
空想科学読本もこういう考察してれば呆れられずに済んだんじゃないかな、と思う
1
男山(YZF-R25) @otokoyama_rx 2018年3月23日
これだけドリルの話しててエグゼブさんがいないとは
0
