2016年12月23日

Arduboy 互換機の作り方

Arduino ベースのゲーム機 Arduboy (https://www.arduboy.com/)互換機の作り方の概要です。 詳細な作り方は以下で。 http://ht-deko.com/arduino/arduboy_clone.html
5
DEKO @ht_deko

@ht_deko 裏蓋を外して、ネジ4本外して分解するよ。 pic.twitter.com/jFpTeZg4Bq

2016-12-23 16:52:13
拡大
DEKO @ht_deko

@ht_deko 分解するとこんな感じになるよ。 pic.twitter.com/pIvlLzP6xT

2016-12-23 16:52:49
拡大
DEKO @ht_deko

@ht_deko 電池ホルダーの金具は一旦外すよ。 pic.twitter.com/fnogQYxvDm

2016-12-23 16:53:24
拡大
DEKO @ht_deko

@ht_deko ネジ4本を外して基板も外すよ。 pic.twitter.com/fOPXwWTNlB

2016-12-23 16:54:42
拡大
DEKO @ht_deko

@ht_deko LCD はもう使わないので外しておくよ。 pic.twitter.com/AcGVgLDa2z

2016-12-23 16:55:53
拡大
DEKO @ht_deko

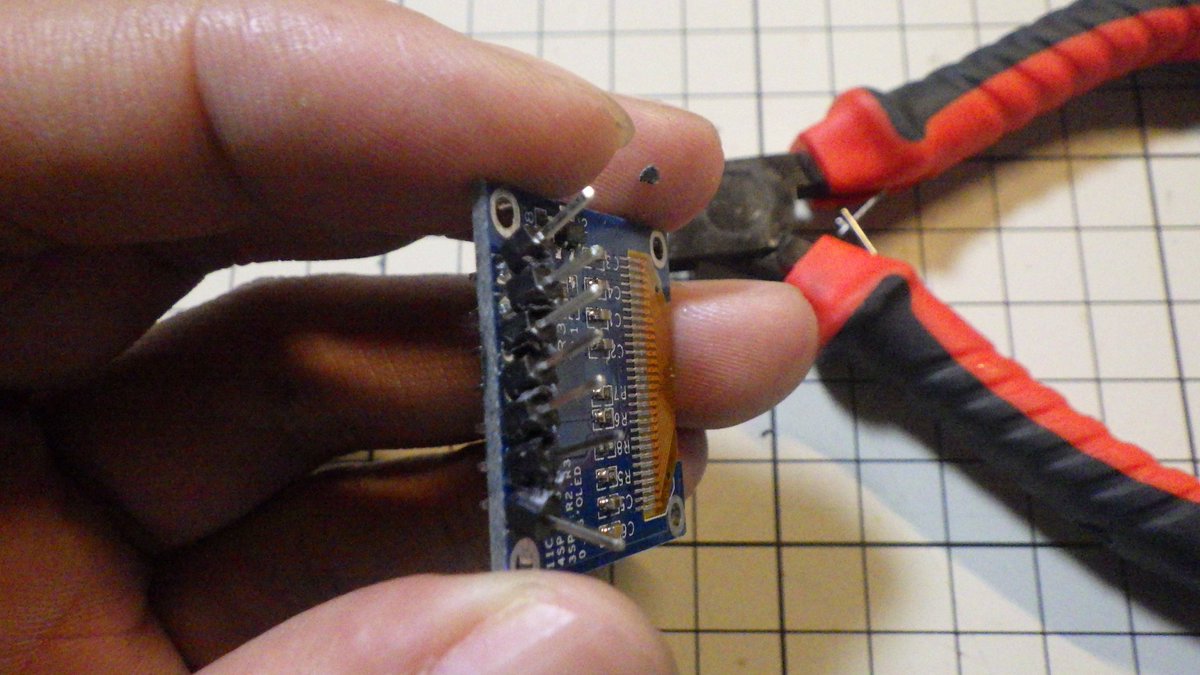

@ht_deko OLED を加工するよ。ピンヘッダの基部をニッパで割り、ハンダごてで温めてピンを抜くよ。 pic.twitter.com/ODq8k5RVXY

2016-12-23 16:57:18
拡大
DEKO @ht_deko

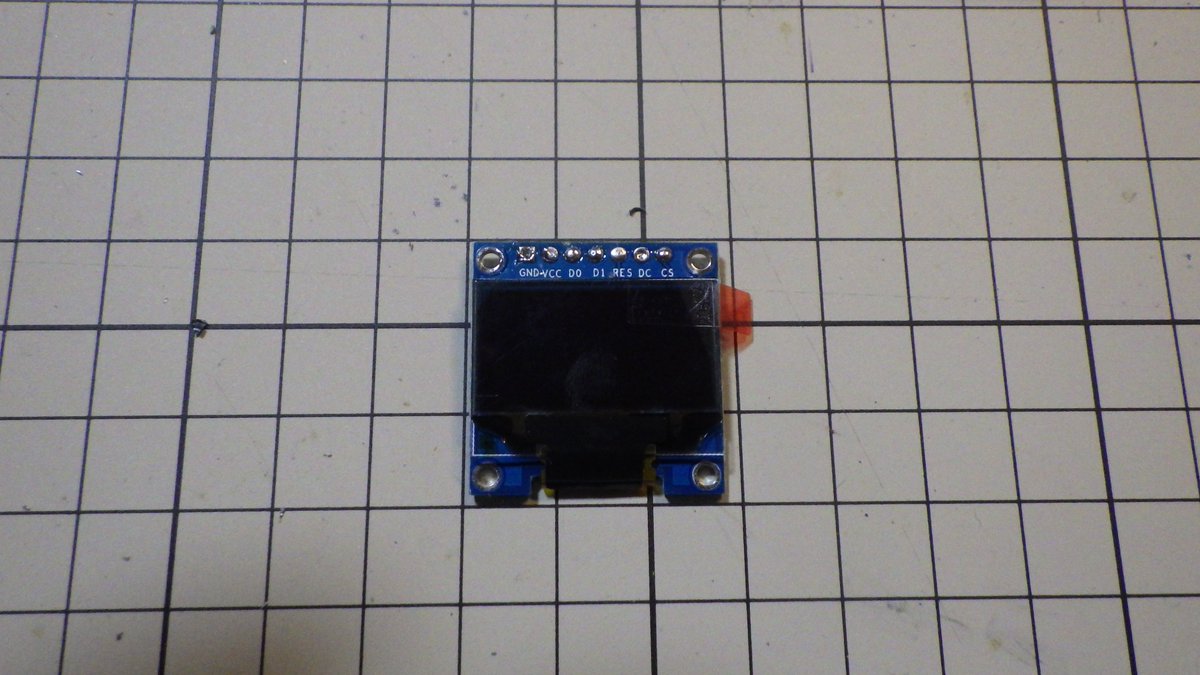

@ht_deko 全部抜いたよ。ラッキーな事にきれいに穴が開いてるよ。穴がハンダで塞がってるときは100均のピンバイスで穴を開けた方が、ハンダ吸い取り線とかを使うより (多分) 早いよ。 pic.twitter.com/cyAF4g94EI

2016-12-23 17:00:04
拡大
DEKO @ht_deko

@ht_deko LCD の入ってたトコをニッパで切って広げるよ。 pic.twitter.com/UDwEPSf6AP

2016-12-23 17:01:03
拡大
DEKO @ht_deko

@ht_deko 忘れてたけど、スピーカーとか電池ボックスから来ていた配線を外しておくよ。 pic.twitter.com/H1NVDMraGX

2016-12-23 17:02:19
拡大
DEKO @ht_deko

@ht_deko OLED にジュンフロン線をハンダしておくよ。 pic.twitter.com/36s2nv1pxN

2016-12-23 17:03:11
拡大
DEKO @ht_deko

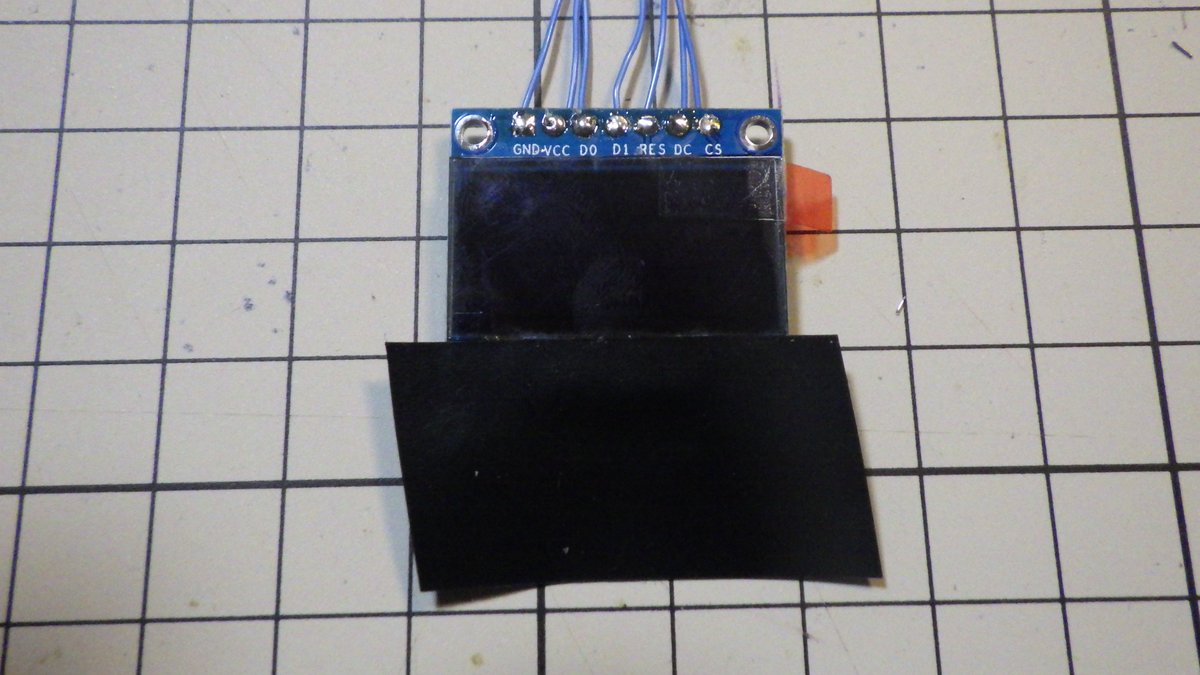

@ht_deko OLED の下部は段差があるので、ビニールテープで段差をなくすよ。 pic.twitter.com/3gimP6AYsL

2016-12-23 17:04:07
拡大
DEKO @ht_deko

@ht_deko OLED をホットボンドで固定するよ。 pic.twitter.com/OFLrH8N8Lc

2016-12-23 17:05:14
拡大
DEKO @ht_deko

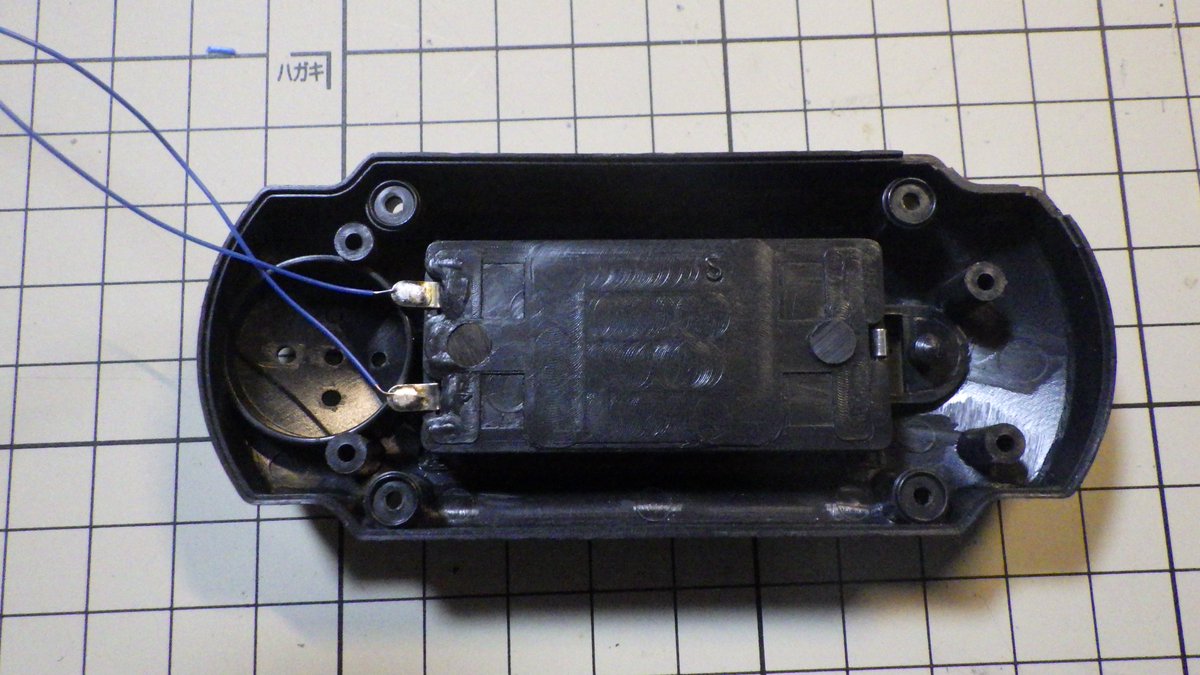

@ht_deko 電池ボックスの金具にジュンフロン線をハンダしてケースにセットしておくよ。ケースにセットした状態でハンダするとケースが溶けるよ! pic.twitter.com/B2Kjheu0EH

2016-12-23 17:06:53
拡大
DEKO @ht_deko

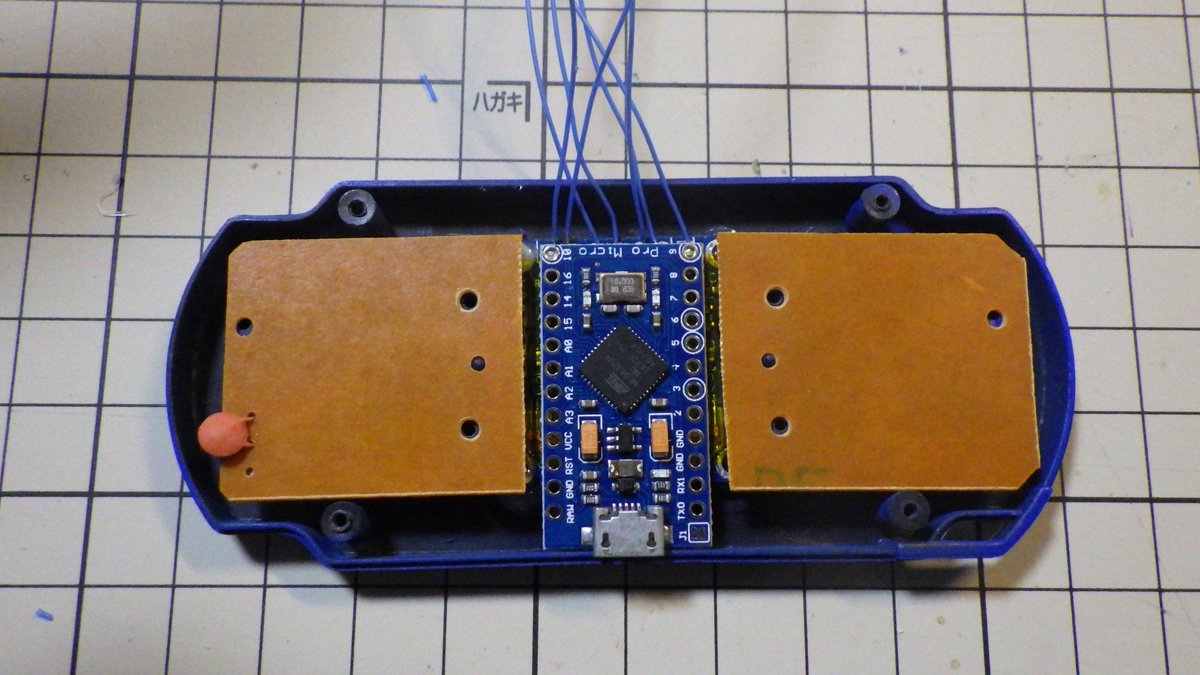

@ht_deko Pro Micro でこんな感じに置き換えるよ。 pic.twitter.com/9hLjqAdpAb

2016-12-23 17:08:17
拡大
DEKO @ht_deko

@ht_deko 思い切って金切狭でブッた切るよ!クリアランスを考えて、ギリギリでは切らない方がいいよ! pic.twitter.com/uqnzcX9aFB

2016-12-23 17:09:28
拡大
DEKO @ht_deko

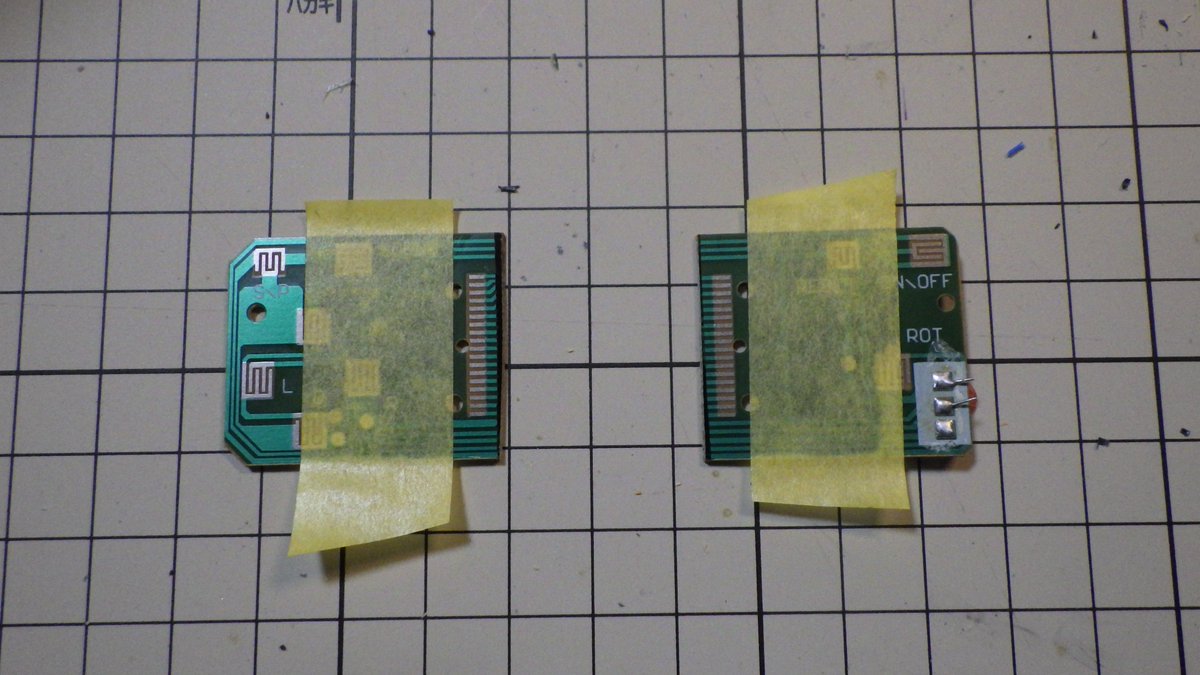

@ht_deko 二つに切った元の基板はボタンとして使うので、配線を引き出すよ。マスキングテープを貼って紙やすりで削るよ! pic.twitter.com/Zt13VJBw9S

2016-12-23 17:10:55
拡大
DEKO @ht_deko

@ht_deko 削ったよ!ここにフラックスを塗ってジュンフロン線をハンダするよ! pic.twitter.com/mmZ9spcaVm

2016-12-23 17:12:07
拡大
DEKO @ht_deko

@ht_deko 信号線はこんな感じで引き出すよ! pic.twitter.com/7PL8X0ewND

2016-12-23 18:20:26
拡大
DEKO @ht_deko

@ht_deko OLED とボタンを配線するよ。 pic.twitter.com/9s26IW2KD3

2016-12-23 17:13:48
拡大
DEKO @ht_deko

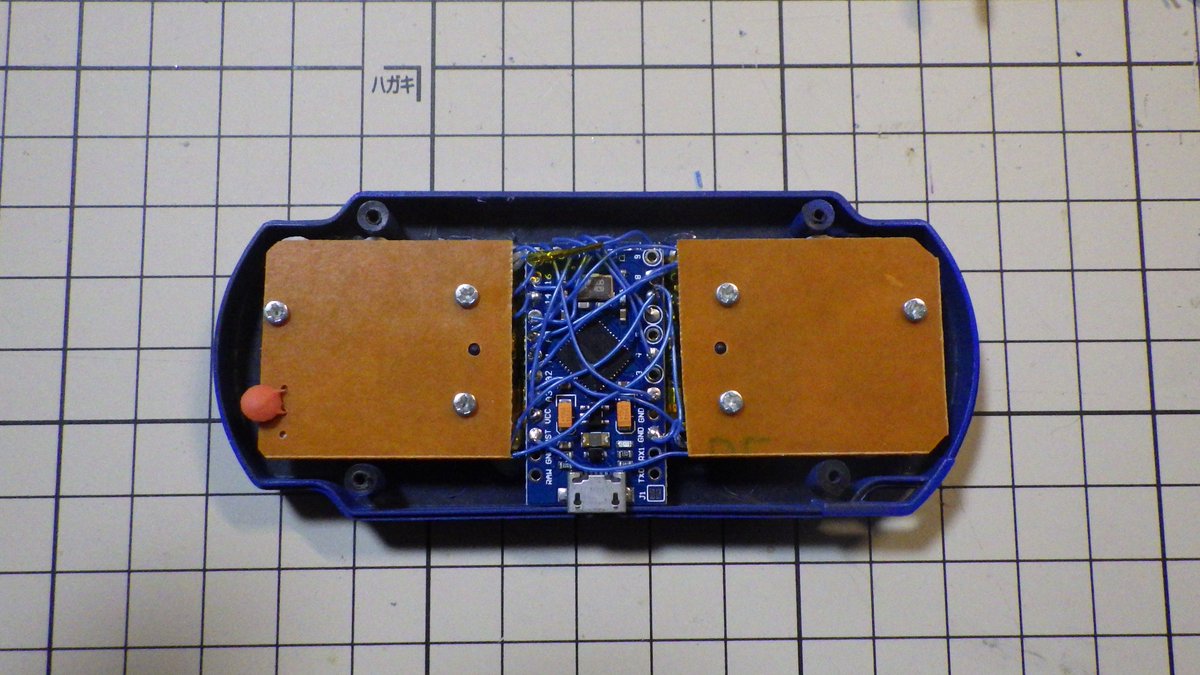

@ht_deko 配線したよ。MicroUSB ケーブルを繋げばこの状態で #Arduboy として動作するので、一度動作確認するよ! pic.twitter.com/rbbGD4Bu5b

2016-12-23 17:15:52
拡大
DEKO @ht_deko

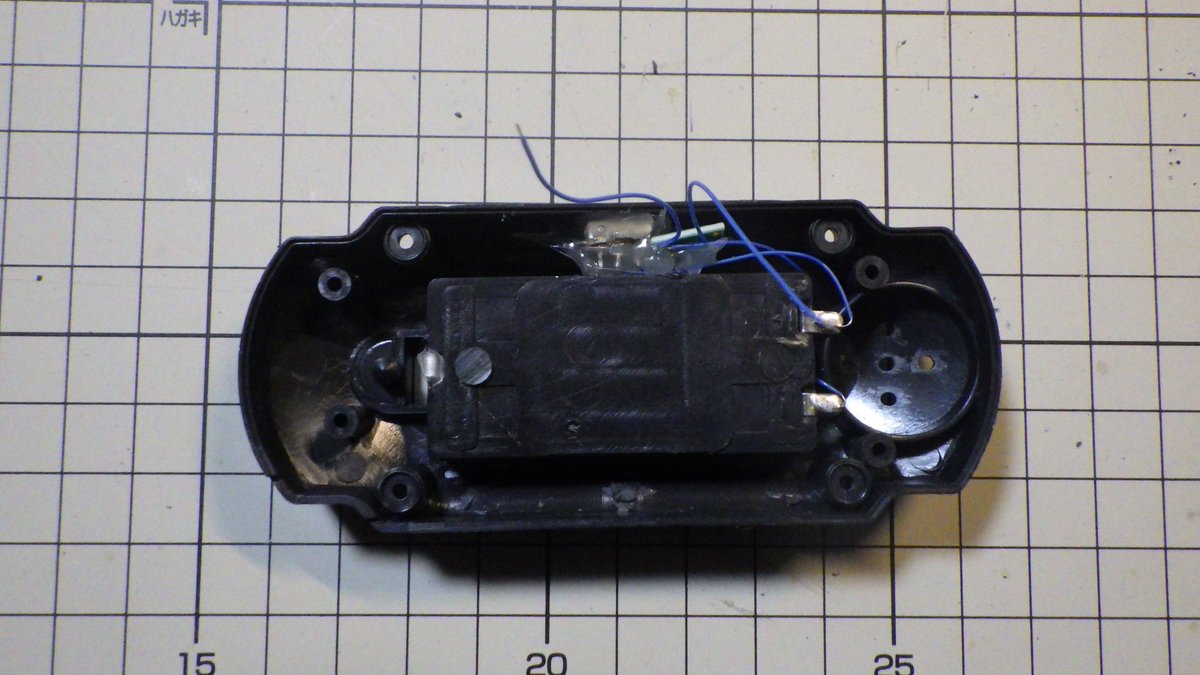

@ht_deko 昇圧 DC/DC コンバータを配線するよ! pic.twitter.com/VmdSvi1utS

2016-12-23 17:16:55
拡大
DEKO @ht_deko

@ht_deko スイッチを取り付け、昇圧 DC/DC コンバータを組み込み、USB コネクタ部を加工して... pic.twitter.com/FN9xmfyhlv

2016-12-23 17:20:38
拡大
DEKO @ht_deko

@ht_deko スピーカーを取り付けて、電源を配線すれば... pic.twitter.com/oEAuE40reL

2016-12-23 17:22:03
拡大
