2017年3月4日

【ザリガニワークス】自爆ボタンを修理【USBハブ】

壊れた"自爆ボタン”を修理してみようと奮闘中(2017.3.3 現在)
2
Baboon @Baboon_lab

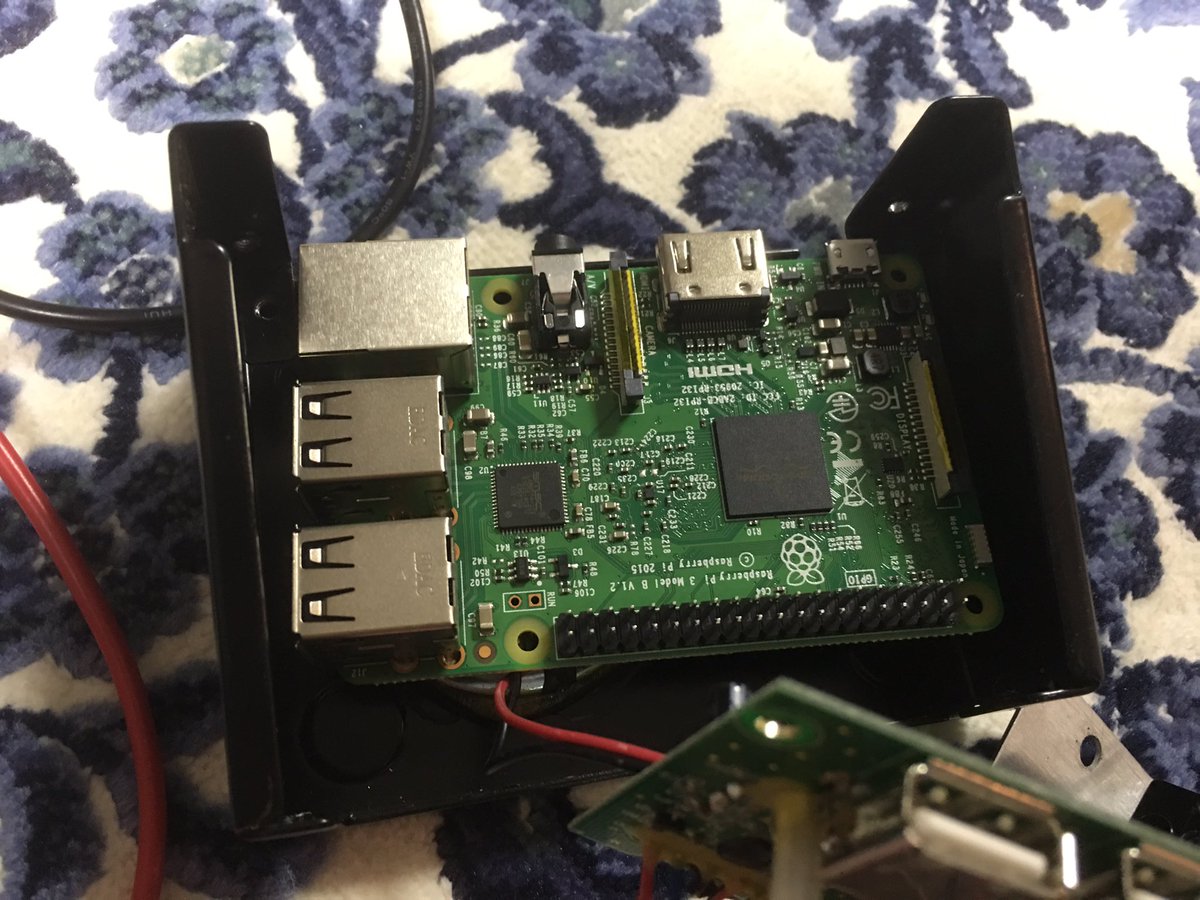

かなり前に買った @zariganiworks さんの #爆破ボタン USBハブ機能は生きてるんだけど爆破ギミックが動かなくなって久しいので思い立って中身を見てみることに pic.twitter.com/M5B47D3IOk

2017-03-03 21:59:51
拡大
Baboon @Baboon_lab

とりあえず基板を引っ張り出して機能を見てみる。 #爆破ボタン #修理 pic.twitter.com/kOqwOfettp

2017-03-03 22:01:18
拡大
Baboon @Baboon_lab

ざっと確認した限りでは電線の断線はなさそう #爆破ボタン #修理

2017-03-03 22:03:41
Baboon @Baboon_lab

ヒューズ飛んだかなと思ったけど…生きてるな。#爆破ボタン #修理

2017-03-03 22:05:00
Baboon @Baboon_lab

とりあえずマルチメータ片手に仕組みを推察中 #爆破ボタン #修理

2017-03-03 22:07:14
Baboon @Baboon_lab

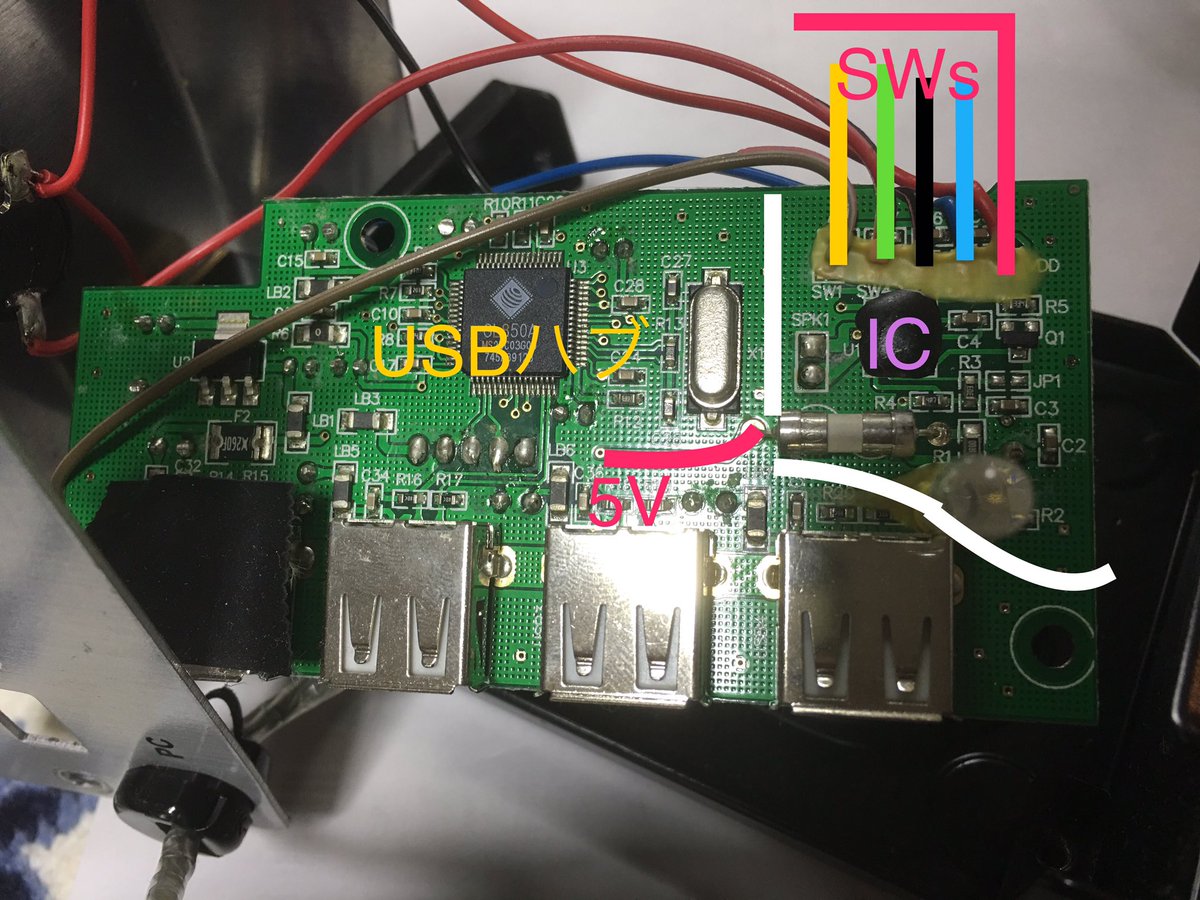

ざっと確認、USBハブから5V貰ってIC内でスイッチのON/OFFを監視してる模様。スイッチへの電源供給(右端)スイッチからの戻り信号も正常 …となるともしやIC周りの故障か?こりゃ簡単に修理できないぞ #爆破ボタン #修理 pic.twitter.com/PWziawdQkZ

2017-03-03 22:13:15
拡大
Baboon @Baboon_lab

直接修理は難しそう…どうしたものか。#爆破ボタン #修理

2017-03-03 22:17:29

つづく(…のか?)

コメント

公然秘密結社社員 @higrik 2017年3月4日
スイッチの接点不良かチップコンデンサのリーク当たりが疑われますが、ふつう調べるのは難しそうですね。
0
Baboon @Baboon_lab 2017年3月4日
higrik スイッチの接点不良は疑って、バイパスさせた信号を入れてみたのですが動作しなかったので、やはり回路側かと思っています。ただいかんせんケーブル固定用のボンドがべったり付いてるので回路解析が面倒なんですよ。
