自作キーボードのスイッチ固定方法

自作キーボードに使うキースイッチの固定方法についてriv_mkさんに教えていただいたのをまとめました。
ハンドメイド 自作 キーボード CHERRY ergodox
7809view 0コメント
5
ログインして広告を非表示にする
ないん @pluis9 2017-03-17 07:23:40
キースイッチの基板直付って強度的にどうなんだろ。グラグラしないのかな。
ないん @pluis9 2017-03-17 07:36:33
自作キーボードクラスタの人は基板をPCBと言い、電子工作クラスタの人はPCBを基板と言うのが面白いと思った。ものは同じだけどニュアンスが違うのは分かる。
💿ⒸⒹ-ⓇⓄⓂ︎📀 @riv_mk 2017-03-17 07:54:01
@pluis9 PCBマウント用のキースイッチには底面の中央の突起の横に2つ突起が付いてて、ぐらつかないようになってますね。(PCBにも⚪︎〇⚪︎という穴が空いてることが多いです)さらにピンを2つ付けて安定させてるのもあるみたいです deskthority.net/wiki/File:Cher…
ないん @pluis9 2017-03-17 07:58:04
@riv_mk ありがとうございます!それだけで大丈夫なのかな〜と思っちゃいました。
💿ⒸⒹ-ⓇⓄⓂ︎📀 @riv_mk 2017-03-17 08:05:57
@pluis9 確かにそうですねー。私もプレートマウントしか試したことないのですが、打鍵感としてはやっぱりプレートマウントの方がしっかり固定されててより安定してるというのが一般的な認識っぽいですね。 keychatter.com/2015/02/12/pcb…
ないん @pluis9 2017-03-17 08:23:33
@riv_mk やっぱりそうなんですね〜。自分もプレートマウントで行こうと思っています。基板に穴は開けておきますが。
digiponta @digiponta 2017-03-17 08:30:14
@pluis9 最近の製品は、直付けがほとんどな感じがします
ないん @pluis9 2017-03-17 12:39:42
@digiponta コストもかかるし、気にするほどじゃないと言う事ですかね。自作だからこそこだわれる所だと思います。
digiponta @digiponta 2017-03-17 12:45:56
@pluis9 板金に固定の場合は、外せなくなるので、配線が基板でなく、ワイヤーな気がします。
ないん @pluis9 2017-03-18 18:36:20
なんだかモック触ってるだけで楽しい。早く使いたい!
Katsuaki Kato (KTU) @kato_kats 2017-03-18 19:01:50
@pluis9 凄くいい感じ! 3Dプリンタで作ったベースの厚みは何ミリですか?
ないん @pluis9 2017-03-18 19:11:14
@kato_kats 親指キーを1.5にしたら安定した感が出ていい感じになりました、ありがとうございました!厚さは1.5mmです。ちゃんと爪にかかってますよ。基板と合わせれば安定しそうなので金属板を発注しなくても済むかもと思ってます。 pic.twitter.com/rEemTx88aE
 拡大
Katsuaki Kato (KTU) @kato_kats 2017-03-18 19:16:36
@pluis9 なるほど。プリンタ出力の板でも基板と合わせて強度を確保すればいいのか……。ますます完成が楽しみになりました!
降鷹 @Oritaka365 2017-03-18 12:47:07
@riv_mk 横から失礼します。私もスイッチのマウント方法は不思議に思っています。プレートマウントはスイッチの横に付いている小さな爪だけで保持するんですよね? ハンダで固定するPCBマウントの方がしっかり保持できるような気がしますが、違うんでしょうか?
💿ⒸⒹ-ⓇⓄⓂ︎📀 @riv_mk 2017-03-18 18:27:23

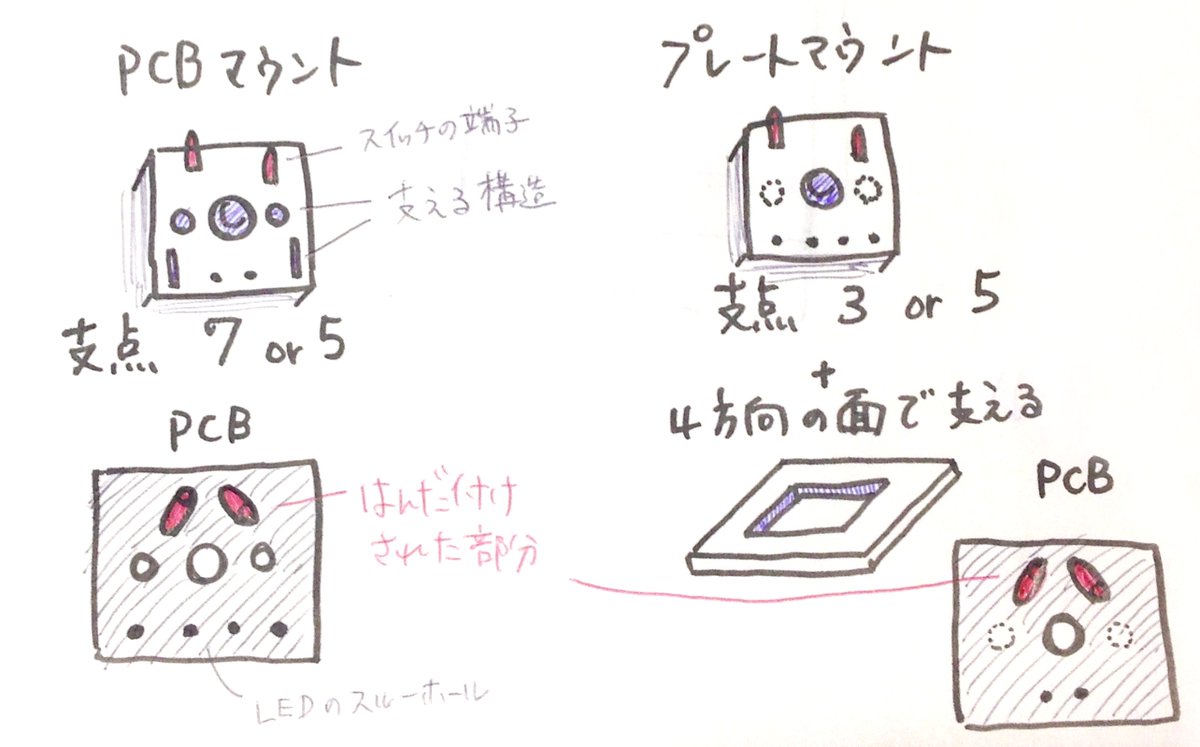

@Oritaka365 プレートマウント用のスイッチはスイッチプレートに固定して面で支える構造なので, スイッチ底面には余分な突起は基本的には付いてないと思います. どちらもスイッチ端子をPCBにはんだ付けするので, 点で支えるPCBマウントよりプレートマウントの方が安定しますね pic.twitter.com/LyzNDC3XPl
 拡大
💿ⒸⒹ-ⓇⓄⓂ︎📀 @riv_mk 2017-03-18 18:35:19
@Oritaka365 PCBマウントの支点は2ピンのLED用の穴にピンを入れて固定することで5から7に, プレートマウントの支点はスイッチをPCBマウント用のもの|൦ ◯ ൦| にすることで3から5になります.
💿ⒸⒹ-ⓇⓄⓂ︎📀 @riv_mk 2017-03-18 18:38:19
@Oritaka365 一番安定する構造は, PCBマウント用のスイッチ|൦ ◯ ൦|を使用してスイッチプレートに固定させて, さらにLEDを付けて支点を2点増やしたものだと思います.
降鷹 @Oritaka365 2017-03-18 23:06:42
@riv_mk 詳しくありがとうございます。しかしそれなんですよ疑問点は。上からの荷重に対してはプレートマウント(以下PM)もPCBマウント(以下PCBM)も、スイッチがトッププレートに乗ってる以上”4方向の面で支えてる”のは同じだと思うんですよ。(続
降鷹 @Oritaka365 2017-03-18 23:07:56
承前)そしてPCBMはさらにスイッチの下面をPCBで保持されているので、PMよりしっかり支えられてると言えると思うんです。 問題は横方向と上方向です。横は両方式ともトッププレートに挟まれてるため比較的強いですが、ここでもPCBMは5点以上支える箇所がある。(続
降鷹 @Oritaka365 2017-03-18 23:08:44
承前)上方向(キートップを抜く時とか)はもうプレートマウントは論外ですよね。PCBのハンダ2箇所でしか保持していない。正直不勉強な私的には、プレートマウントってなんで保持できてるのか不思議なくらいなんです。(次で終
降鷹 @Oritaka365 2017-03-18 23:11:08
ラスト)もし仮にPMはスイッチがトッププレートとベースプレートで挟み込まれてて、PCBMはじつはトッププレートに触れていない(穴が大きい)とか言うなら、プレートマウントの方が安定してるってのは納得するんですけどねー。素人の素朴な疑問でした。
💿ⒸⒹ-ⓇⓄⓂ︎📀 @riv_mk 2017-03-19 00:01:33

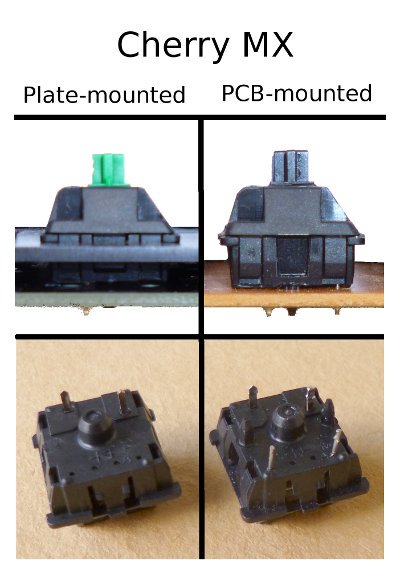

@Oritaka365 PCBマウント(画像右側)はトッププレートは無くてスイッチとPCBだけですね, なので単純にトッププレートがあるプレートマウントの方が安定しやすいという感じです pic.twitter.com/Ct3iPGy3lV
 拡大
