2017年3月23日

【動画あり】“車椅子NGマーク”が掲げられるシーンがあるそうですが、それは一体何でしょう?→解答をみたTLが震え上がる

つい数日前に私も体験してきてタイムリーだったのでまとめてみました。
173
リンク twitter.com 株式会社石井マーク(@ishiimark_sign)さん | Twitter 株式会社石井マーク (@ishiimark_sign)さんの最新ツイート 弊社は “表示”という視覚的アプローチによって防災や防犯、配管識別をはじめとして多様な産業シーンへの「安全」「効率」「伝達」の手段を提供します。 ここでは技術や図記号そのほか、業界情報交換の場になればと考えております。 Twitter上からはご注文や納期照会等を受け付けておりません。ご了承ください。 〒530-0053 大阪市北区末広町2番38号 4

みなさんはこの問題の答え、わかりますか?

株式会社石井マーク @ishiimark_sign

左の「いわゆる車椅子マーク」は「車椅子」や「車椅子利用の身体障害」を指すのではなく、あくまでも「障害者」のための国際シンボルマークという位置付けでございますが、さてここでクイズです。 一方、図の右側は障害者ではなく、JIS規格で「ある意味」が定められた記号です。それは何でしょう。 pic.twitter.com/qAGnAGC5zv

2017-03-22 21:45:28
拡大
株式会社石井マーク @ishiimark_sign

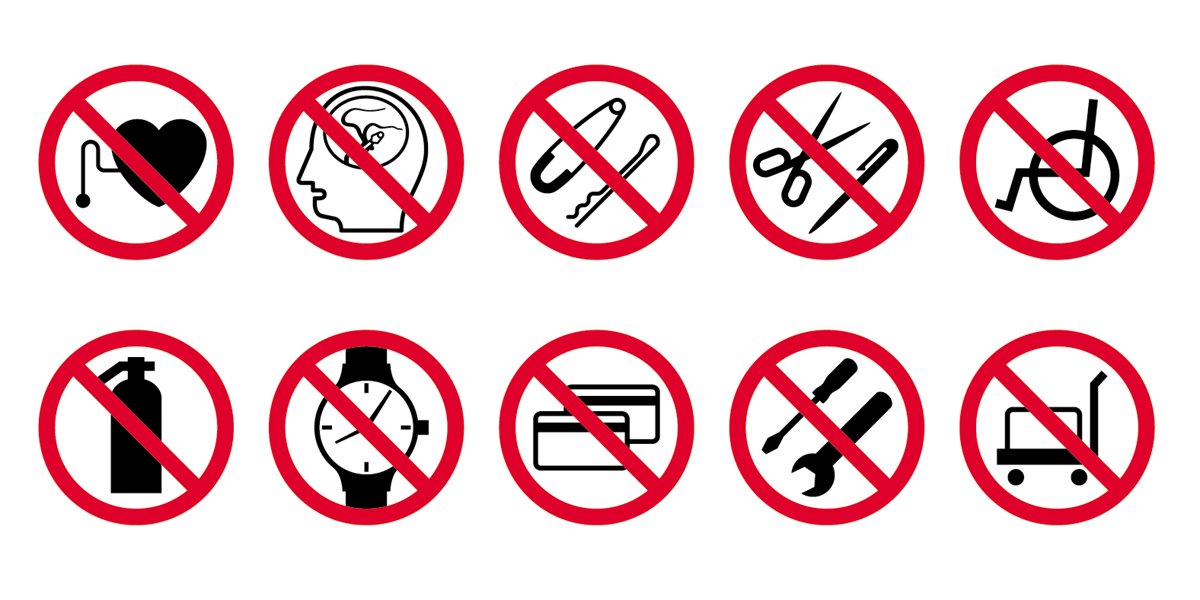

@ishiimark_sign ヒントは当図の10種の記号も「同じシーン」で用いられるための、やはりJIS規格に定められた記号である事です。 その点は、たとえこれらの記号が他の意味に使えそうであっても「本来定められた以外の用途」に流用すべきでないという重要な意味も含んでおります。 pic.twitter.com/9aGarp5uFi

2017-03-22 21:51:41
拡大
あおんそん @ykn_collection

@ishiimark_sign だめです、一度車椅子マークを見ると類似しているようにしか見えず、全く分かりません。

2017-03-22 22:09:45
団扇持ち@元劣等生 @utiwamoti

@ishiimark_sign 車いすの使用禁止・・・ヒントからすると金属製品の使用禁止かな?

2017-03-22 22:15:26
あず@女王の母 @AZRAEL_aod

@ishiimark_sign これらの共通項だと「金属NG」「磁気に弱いものNG」と読み取れるので、CTスキャンかMRI利用時の持ち込み禁止でしょうか?

2017-03-22 22:19:28

正解はこちら。

株式会社石井マーク @ishiimark_sign

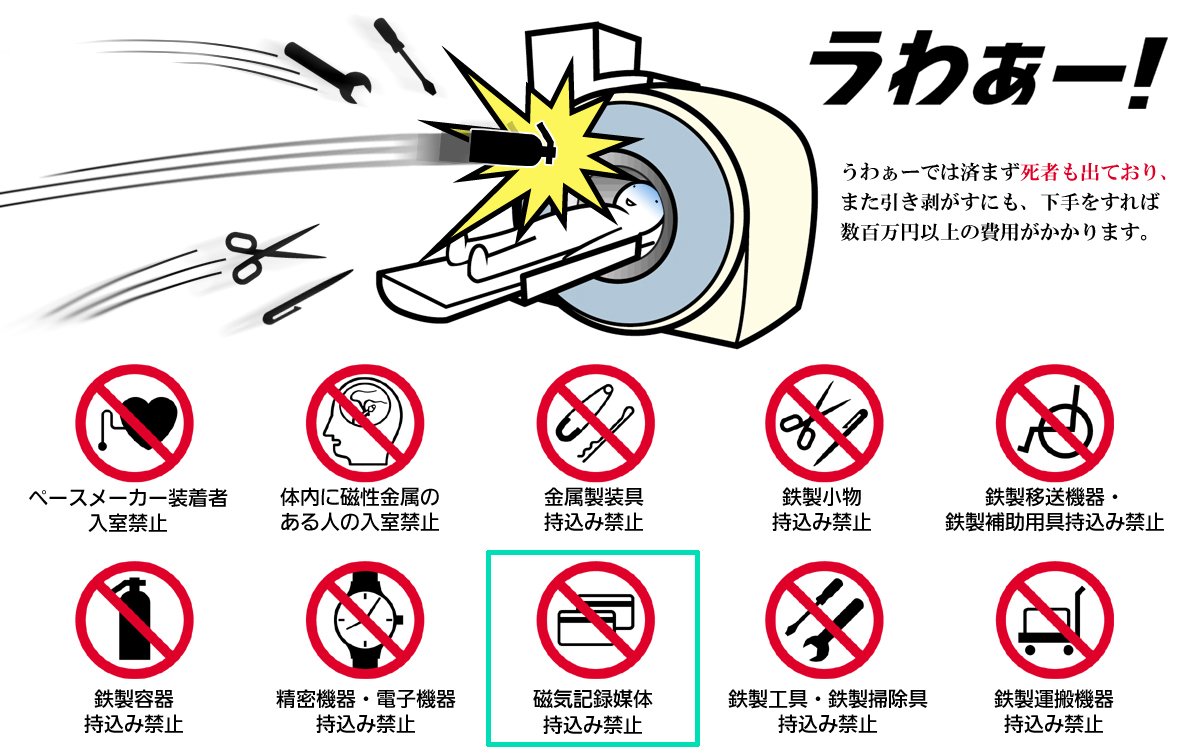

それでは解答です。これはご賢察の通りMRI、強力な磁気共鳴診断装置の設置場所における車椅子やストレッチャー他の持込禁止のための図記号です。 磁気媒体などデータが消える程度のものはまだ良いのです。磁性体のヘアピン、車椅子、ボンベなどは数十km/hで装置へ向かって「飛んで」ゆきます。 pic.twitter.com/KBEOynmzcr

2017-03-22 22:45:17
拡大

※参考リンク

リンク www.m-satellite.jp MRI検査とは |AIC八重洲クリニック MRI検査とは強力な磁石でできた筒の中に入り、磁気の力を利用して体の臓器や血管を撮影する検査です。このページではMRI検査で発見できる病気や特徴、注意事項、検査料金などについて説明しています。 2 users 73
よそふた @nanaxmu

@ishiimark_sign 下真ん中の磁気カードの絵の下に付いてる説明が間違ってますね。

2017-03-22 23:42:03
株式会社石井マーク @ishiimark_sign

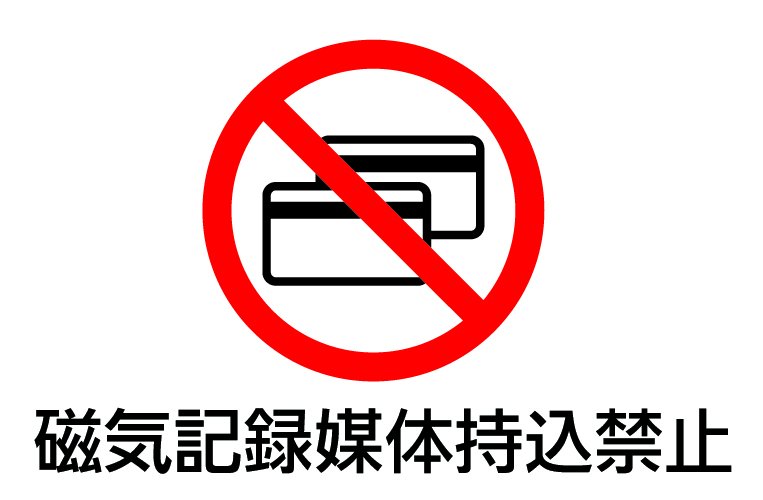

@nanaxmu や、誠に失礼いたしました! 仰る通り、こちらは「磁気記録媒体持込み禁止」の図でございます。 謹んでお詫び申し上げるうえに、当図のように修正させていただく所存にございますので改めてご査収をお願いいたします。 この度は適切なご指摘を頂きまして誠に有難うございました。 pic.twitter.com/WHGfQRlKmk

2017-03-23 00:06:18
拡大
拡大
株式会社石井マーク @ishiimark_sign

@ishiimark_sign いささか種類が多すぎる感もあり「鉄製・磁性体の持ち込み禁止」で済みそうでもありますが、「チェック項目」としての意味合いからこれだけの種類があるのかもしれません。しかし「鉄製」の表記も少々問題ありそうです。ステンレスでもSUS403なら磁性体ですし。

2017-03-22 22:53:14
株式会社石井マーク @ishiimark_sign

@yoshi_u0214 化粧品などにも磁性体が含まれる場合もあるのですが、そうした場合は別に刺青が飛んでゆくというわけではなく、火傷をしてしまうらしいのですね。衣服についてもいわゆる金糸などを含むものを着用しておりますと、その模様の形に火傷をしたという事例が報告されております。

2017-03-22 23:06:00
くらな @kurana_e

@ishiimark_sign 入墨というと特殊な気もしますが、以前母が検査を受けた際に医師から聞いた話しでは、昔の眉墨も同様の注意が必要とのことでした。

2017-03-23 02:39:41
株式会社石井マーク @ishiimark_sign

@kurana_e 私は眉墨なるものをよく存じませんけれども、やはりそうした注意を要するからは何らかの磁性体や鉄粉などが含まれている何かかもしれませんね。ともすれば鉄漿=おはぐろなどもそれに近いかも知れず、現存すれば前歯が飛び出すなど同様の注意事項が定められていたかもしれません。 pic.twitter.com/eAga4y4oKo

2017-03-23 03:08:25
拡大
Mitsuki :re @re_rkgk

体の中に金属性の何かあったら 身体の中から… ギャーーー!! twitter.com/ishiimark_sign…

2017-03-22 23:11:22
株式会社石井マーク @ishiimark_sign

上段の左から二つ目の記号がおそらくそれに相当するものにございます。 この「体内の磁性金属」の例には、脳動脈瘤クリップ、可動性義眼などが挙げられておりますし、実際に起こったインシデント例を見ましても「人工内耳が痛み出した」という事例がございました。カルテと自己申告の二重チェックを。 twitter.com/re_rkgk/status…

2017-03-23 00:16:15

MRI室には「磁気体」「金属類」の持ち込み厳禁です。

駄文屋あさひ@iM@s最高! @asahiya_WWer

「何が磁性体なのか?」を知らない人からみれば、煩雑といわれようと現状の方が分かりやすい気がしますねえ twitter.com/ishiimark_sign…

2017-03-23 00:48:30
美音響(みおんひびき) @koebu_bokuwas

MRI検査やった事あるけどすごいよ。ピップエレキバンとかネックレスとかしてませんね?って確認は当然で関節にボルトとか入れてませんか?まで聞かれる。そして検査中の機械の中では体がピリピリする。

2017-03-23 05:31:28
six@ROM専 @kingkracksix66

たまにあるよ。くっついちゃう事故。電源落とさないといけなくなるんだけど立ち上がるのに時間かかるし、まあ普通に危ないわな。貼るカイロとかもダメだよ!! twitter.com/ishiimark_sign…

2017-03-22 23:33:09
礼未💉💉 @remimiura

臨床検査技師の学校でもMRIを病院に見学に行く。その時実験で金属製ペンダントが引っ張られて宙に浮くのを見せられるらしい。ちなみに私は閉所恐怖症なのでMRIは無理。>RT

2017-03-23 06:28:57
残りを読む(16)

コメント

uki @netgameneet 2017年3月23日
しばらく考えたのにうわぁー!に全部持っていかれた
34
ふうか @huurakahuuka 2017年3月23日
かがくのちからって すげー!
6
りんご斗米道改二@ショートランド @sansenhk 2017年3月23日
酸素ボンベを持ち込んでしまい多額の賠償責任を負ってしまった看護師もいると聞く。ちなみにMRI室には専用の(=磁性体でない)車椅子やストレッチャーがあるので、必要な場合はそちらに移して中に入ることになります
30
まえもと @maemoto_moriya 2017年3月23日
チームバチスタ3に出てきたアレですね。伊藤淳史さんの演じる医者も、うっかり外し忘れた腕時計を駄目にしてました。
0
phoque aka猫二姐∃🐾 @phoquesan 2017年3月23日
詰め物した歯が歯周病で抜けそうなんだけどこれも危ない?
0
kaworu @KaworuKaworuel 2017年3月23日
つい先日入院してMRIを受けたけど入院時の看護師の問診で「靭帯の再建手術を受けている」と答えると「金属は使われていますか」と問い返された。チタン製のボルト等が使われているので「はい」と答えると何処かに確認しに行き「チタンは金属ではない」「磁石に反応しないものは金属ではない」とさも迷惑であるかの様に顔を顰められたのだが、「チタンは金属だろ、磁性体の有無を聞きたいなら最初からそう聞け」と言いたかったが小心者なので曖昧に笑ってやり過ごす。
62
節穴 @fsansn 2017年3月23日
なまじっかNMRを実験で触ったことあるもんで、自分がMRIに入る時に身の回りや機器周辺に磁性体が無いか入念にチェックしてた(それで死にたくないし)ら「大丈夫ですか不安ですか痛かったりしませんよ」となんか宥められてしまったのを思い出した
1
Kongo @kongo_kirishima 2017年3月23日
実験してる動画の人たちがみんな楽しそうなんだけど、これは廃棄するMRIセットでやってるからわれたスイカが散らばっても、椅子が突っ込んでも構わないということなのかな。
1
nekosencho @Neko_Sencho 2017年3月23日
仕事で図解イラスト描いたことあるけど、中はものすごいことやってるからねえ
1
五月 @xf52_523 2017年3月23日
以前仕事でNMRのある部屋に何度か入ったが、もし金属製品を持ち込んでNMRにくっつけようものなら再起動に数百万円かかると聞いておっかなびっくりしながら作業したっけ。
2
せら! @sera050520 2017年3月23日
「ターミネーター 新起動/ジェニシス」見ると納得・・・納得?!
0
6Rsrc/ @supor6r 2017年3月23日
まだMRIやったことない人はこれだけ覚えて覚悟して 「マジでうるさい」
34
くろか @kurokaiko 2017年3月23日
も、もし心臓病とかで金属の入った機械を体内につけてたら…身体の中から、数十km/時の速さで、き、機械が身体を、う、うわああああああ
1
COSY8SD @COSY8SD 2017年3月23日
実験用の7T(磁場強度70000ガウス、現状日本の診療用のは最大3T)でも、鉄バックルのベルトつけたまま実験してたので、小さな磁性体は固定束縛されているなら、手で強めに引っ張るぐらいの力しかかからないが、胸ポケットの100円ライターを飛ばしてしまったときはガントリー入り口の磁場勾配が大きい所で多分100km/h以上に加速されて、FRPの板に激突して金属部が粉々になったな。
8
COSY8SD @COSY8SD 2017年3月23日
あと、MRI内の金属の安全性に関しては、まとめにある強磁場による磁性体吸引のほかに、RFパルス(測定用の電磁波)による加熱やけど(金属の加熱や体の一部が機器とループになって誘導電流が発生)、アーチファクト(RFパルスが金属で影響を受けて撮像した画像にノイズが混じる、酸化鉄を含んだマスカラなどのアイメイクでも起こる)の話もあるな。
7
トラ猫 @lugduname 2017年3月23日
ピアスしてる人は小さな容れ物か袋を持って行ったほうがいい 外して置いてる間になぜかどっか行きます
4
羽倉田 @wakurata 2017年3月23日
MRIのこわさを知っていれば絶対に磁性体を持ってこないのだが、今からMRIに入る人にはそんな話をしたら怖がって正常な検査が出来ないと言うジレンマがある。
11
羽倉田 @wakurata 2017年3月23日
MRIは中に流れる電流電圧も怖いし、冷却剤も怖い。巨大な超伝導装置なのでちょっとでも熱が入ると高熱を発して液化冷却剤が気化します。MRIのある階は吹き飛ぶと考えて良い。
7
亜山 雪 @ayamasets 2017年3月23日
カラーコンタクトもあぶなそう。
0
Mill=O=Wisp @millowisp 2017年3月23日
学生時代に実験器具としてMRIを使うときには口を酸っぱくされて説明されたな。ただ、口頭で10回説明されるよりは動画を1回見た方が理解が早かったろうなと思う。
7
火雛@香港加油 @HibinaKageori 2017年3月23日
sera050520 アレはメリケン映画特有のトンデモ科学演出だと思ってましたよ……まさか実際にああなるとは
0
用水路とゴリラのハーフ @canalollira 2017年3月23日
本筋と関係ないんだけども石井マークさんのツイート、なんかものっそい読みにくい日本語と言うかぎこちない日本語と言うか、凄く読み辛くない? 内容はためになりましたが。
1
しぇりりん(万年欠食) @m_sheririn 2017年3月23日
会社の名前がGセルフに乗りそうな感じがするのはさておき何気に受けてたけどMRIってこんなに怖かったんだ…
3
和菓子 @nkltsl2 2017年3月23日
お歯黒にツイートにさりげなく添えられたマークに誰か突っ込んで差し上げて…
2
特急くろしお36号 @kurosio9640 2017年3月23日
次の龍が如くのヒートアクションは口の中に釘やボルトを放り込んでMRIにそおぃ!だな
0
山田道夫 @yamsan 2017年3月23日
先月やったMRIでは、普通の耳栓が小さすぎて大きい方の耳栓を持ってきていただきました。ちょっとでも閉所恐怖症の方はどうするんですかね、あれ。僕はやだなあと想いながら気づいたら寝てましたが。なお、僕の場合は特に異常がなかったことがわかって一安心ですけれど。
1
きゃきらん @kyakirun 2017年3月23日
最近よくMRIの輪っかに通されてます
0
マスクドとくがわ(モデルナ第二形態) @psymaris 2017年3月23日
金属が引っ付くところを映像で見てみたいが、金属が引っ付くと外すのに一回あたり一千万かかるそうなので…
2
SAKURA87🌸多摩丁督 @Sakura87_net 2017年3月23日
この画像そのままシールとして貼り付けたほうがなんで駄目なのかわかるからより効果的な気がする。
2
蜜子 @mori325 2017年3月23日
アートメイクもダメだって注意書きにあったな。入れ墨と同じだもんね。 ガコンガコンガコンガコン!!ってうるさいの本当に不安になる、閉所恐怖症でなくてもドキドキする。
2
bluemonkshood @bluemonkshood 2017年3月23日
30年前のMRI装置では、点滴のエアー針が吹き矢のように飛び、胸ポケットのボールペンですら、弓矢のように飛んでいったという話です。もちろん、磁気カードや腕時計は壊れるので、ほぼ、全部前室においてから入室していました。今時だと、カラーコンタクトとか、入れ墨が問題になりますね。マスカラやアイライン、つけまつげ、アイブロウ、アイシャドウなどのアイメイクの化粧品にも磁性体が入っていることがあります。
0
t @teijyou 2017年3月23日
先日受診したときにヒートテック着ているか尋ねられた。 何がダメなんだろうな。
0
Ishida the Brain Damaged @tbs_i 2017年3月23日
インダストリアルノイズ系の音楽に聞き慣れておくと、MRIの音も音楽に聞こえてくるよ!!
1
bluemonkshood @bluemonkshood 2017年3月23日
http://www.sydrose.com/case100/257/  MRIにボンベが引き込まれて男児に衝突→死亡
3
キャズムの住人たちばな せいいち @S_T 2017年3月23日
眉の入れ墨は電流流れて発熱しやけどするため不可ときいたことがある。鉄分があるということなのだろうか。
1
九九学 @29mmnb_29294 2017年3月23日
何回もMRI受けてるけど、冬場なんかはヒートテックもアウトだから寒くて地獄
1
九九学 @29mmnb_29294 2017年3月23日
teijyou 何回かMRI検査を受けてますが、技師さんに、ヒートテックは繊維に磁気が練り込まれてる物が有るので脱いでくださいと言われました〜 多分、ユニ〇ロ辺りが該当するのかな〜と考えてます_(:3 」∠)_
7
ToLets @ToLets2004 2017年3月23日
MRIは超電導により磁力を作っています。超電導とは低温により伝導体の抵抗値(電気の通り難さ)がゼロに限りなく近づくという性質で、これにより巨大な電磁石を動かしています。この超電導のために液体窒素などの冷却剤を利用します。
3
ToLets @ToLets2004 2017年3月23日
冷却剤には2つの意味があります。1つは超電導の為2つめは伝導により生じる熱を逃がす為。冷却により抵抗がゼロに近いとはいえ抵抗があれば熱が出るからです。この抵抗により熱が生じるという点がMRIの最大の怖い点です。
3
ToLets @ToLets2004 2017年3月23日
何らかの理由で冷却能力が落ちると伝導体の抵抗値が上がります。すると抵抗により熱が生じるのでさらに冷却能力が落ちます。この繰返しが冷却剤の気化温度を超えた瞬間。MRIが爆発します。MRIは爆弾です。皆さんも好き好んでスイッチを押すようなことはしないでしょう? 磁性体は持ってこないでください。
4
暇鬼影 @itoma_k 2017年3月23日
これで登場人物が自殺する漫画を思い出した。
0
ykms.zip @y_k_m_s_ 2017年3月23日
最近はMRI室OKなアルミ消火器とか樹脂消火器なんてのもあるようで
1
kero @kero1209 2017年3月23日
刺青問題というが怪しい伝説で実験した限りだと問題になる状況が作れなかったんだよね。ただ実際にやけどする人もいるから注意する必要はあるが、かなり確率は低い
0
雷更新世 @pleist 2017年3月23日
KaworuKaworuel 怖い…。金属と磁性体の区別のつかない人達にMRI使われたくない…。
18
ma08s@フォロー外からごめんなさい @bygzam_ma08s 2017年3月24日
MRI内にボンベとかすっ飛んでいくのを「ミサイル現象」と言います(マジ)。オイラが知ってる限りでは、MRI非対応の鉄製点滴台をうっかり持ち込んだら、ガントリーに吸い付いて、大の男が5~6人がかりで引っ張って、やっとこ引きはがしたってインシデントがあった。患者が挟まってたら、マジ死んでたよ。『アリアドネの弾丸』なんて小細工は要らねー。事故に見せかけて簡単に人殺せる……(殺れとは言ってないぞ)
7
Destroyer Rock @hondapoint 2017年3月24日
supor6r だけど、慣れると寝ちゃう。人間慣れってすごい。
0
モリブデン @_molybden 2017年3月24日
とある講演会で、馬の検査をしようとして足につけたままの蹄鉄がひっついた写真とか、これはアメリカでしかありえませんけど〜と言って拳銃がひっついてる写真を見せてもらったことがある。
1
よもやま@垢変しました。 @yomoyamawara 2017年3月24日
ぞっとするし うわあー!のインパクトすげえな。
0
Leclerc @3adam15 2017年3月24日
YouTubeにある、磁性体が飛んでく実験動画を見て何かに似ていると思ったが。コイルガンだ。MRIはでっかいコイルガンと。
1
SAKURA87🌸多摩丁督 @Sakura87_net 2017年3月24日
つまり敵が襲ってきたらMRIと酸素ボンベか何かで応戦できるわけやな。
0
ピクルスジャンキー @Pikuru_Su 2017年3月24日
MRIにぶっ飛んで行くからMRIが壊れるだけなんだよなぁ
0
kaworu @KaworuKaworuel 2017年3月24日
pleist MRIがある程度には大規模な病院なので、問診してきた看護師さんは診察室に固定で、MRIの検査室とは完全にラインが別なのかも知れないですが、正直な所少し不安でしたので担当医師に手術内容を詳しく話して再度確認をしました。
1
トラ猫 @lugduname 2017年3月24日
otozuke 銀歯入ってますが問題なく受けられましたよ あれは磁性体じゃないのかな?
0
トラ猫 @lugduname 2017年3月24日
MRI室は普通のナースコールが使えないので、カエルのおもちゃについてるみたいなシュコシュコするやつ(わかります?)を持たされる 空気圧で伝わる仕組みなのかな
0
むにゃか @munyaka 2017年3月26日
http://www.hitachi.co.jp/products/healthcare/products-support/mri/airislight/index.html 実はオープンMRIという閉所恐怖症でも大丈夫なヤツがある。 http://www.toshiba-medical.co.jp/tmd/products/mri/galan/function.html#f06 そしてMRIはうるさいという概念を吹っ飛ばす東芝の真空遮音技術。 実際体験するとマジ静か。
1
フロレスタン@人生下り坂64 @florestan854 2017年3月27日
重力より電磁力の方がはるかに大きいことが身近に感じられる例ということかな。
1
akita_komachi @antiMulti 2017年3月27日
映画X-メンで、マグニートー用の監獄が有ったなー。
0
NOKUBI Takatsugu野首貴嗣 @knok 2017年3月28日
使い捨てカイロを持って行くと中身が飛び出てMRIの清掃に100万はかかる、と受ける前に注意された記憶
0
と⭐️てくのん @Toteknon 2017年3月28日
MRIの禁忌品にある「心臓ペースメーカー」のピクトグラムを、携帯電話規制時代に普及させるべきだった…
3
bun🍃 @bun3559 2017年3月29日
munyaka あらステキ。自分は何度も頭のMRIやっていて、もう慣れてうたた寝しちゃうんだけど、静かだといっそう眠れそうですね( ˘ω˘)スヤァ。。。でも3テスラだとゆっくり寝ているほどの時間はかからないw
0
にんにん @shinobizato 2017年10月9日
ドクターハウスで銃弾撃ち込まれた死体をMRIにかけたら銃弾が飛び出して機械が故障するシーンのインパクトがすごくて覚えてる
0
