2017年5月3日

朝ドラ #ひよっこ 上京したヒロインがラジオ工場で基板制作と聞いて基板警察がアップを始めました

191
リンク 連続テレビ小説「ひよっこ」 あらすじ 第5週「乙女たち、ご安全に!」 平成29年度前期連続テレビ小説「ひよっこ」の公式サイト。集団就職で上京した“金の卵”ヒロイン・谷田部みね子が、自らの殻を破って成長していく波乱万丈青春記です。 534
しの助 @Shino_suke

#ひよっこ 来週の予告に出てきたトランジスターラジオのプリント基板、なんか色が薄くて今っぽい。昭和30年代のはもっと赤褐色というか濃い色だった。

2017-04-29 08:17:42
ishi_don @zhiropon

トランジスタラジオ基板へ部品手挿入(通称;田植え)組み立て作業.業界人としては注目のポイント #ひよっこ 番組予告

2017-04-29 08:26:22
gk3388 @gk3388ee

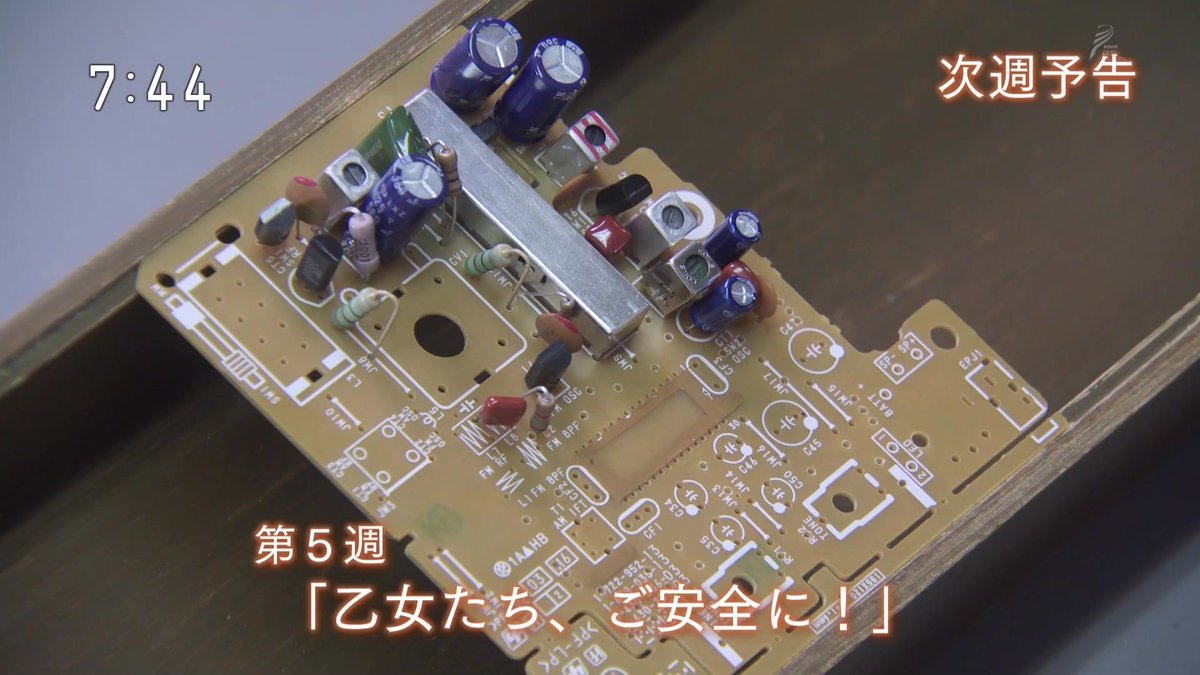

#ひよっこ 昭和40年のトランジスタラジオ工場。 なかなかモダンな基板。真ん中には30pin DIPの穴も。 トランジスタは缶タイプじゃなく、モールド型。無理して型番を読むと、2SD1207かな? pic.twitter.com/HvBr6sTsOJ

2017-04-29 17:41:41
拡大
拡大
がたろう TTLでCPUを作る爺(コンパイラやOSも手作りです) @duo6750

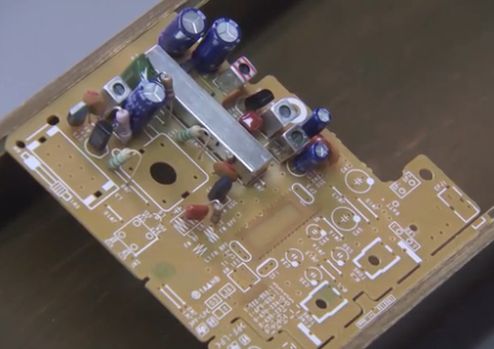

【本当は何の基板だろ?】   NHKの朝ドラ「ひよっこ」。 昭和40年頃のトランジスタラジオの基板という設定。 シルクが立派だし材質もベークではなく紙エポっぽい。 ケミコンも防爆弁付。IFTはマウントが不自然。 更によく見ると中央やや下にICを挿す穴も。   本当は何の基板だろ? pic.twitter.com/NIoNBYdeKT

2017-04-30 07:14:29
拡大
かみさま @kamisasa

ひよっこ基板実装しとる

2017-05-03 07:37:08
もっと!マラ様の秘宝伝 @baku69

トランジスタを入れ間違えないようにプリント基板に方向がわかるようにプリントせい!カイゼンカイゼン! #ひよっこ

2017-05-03 07:46:39
hakym @hakym0000

基板は何とかなるとして、あれらのディスクリート部品も撮影用に調達したんだろうか。#ひよっこ

2017-05-03 07:46:58
zephyrberry@血威夢 死那悶 @zephyr_berry

連続テレビ小説「ひよっこ」ではトランジスタラジオの製造ラインでプリント基板に部品を差し込むだけのお仕事。てかさ、「抵抗のリードを予め曲げておいたほうがいいんじゃね?」とか「一口に抵抗っていうけど抵抗値はいいのか?」とか「TA8132使えばいいじゃん」とかツッコミたくなる。

2017-05-03 07:47:23
Mizuharu @Mizuharu

プリント基板や電解コンデンサが60年代とは思えない程新しい。あの頃はミシン目の割り基板は無かっただろう。 #ひよっこ

2017-05-03 08:08:56
ParoParo @pal0dies

三本足TR、紙エポ基板にリード付き部品を手で挿入 隔世の感がありますね。 #ひよっこ

2017-05-03 08:10:42
kazu @ga2_city

NHK @nhk_hiyokko ひよっこ 昔の紙ベークの基板、あんなに薄い色じゃなく、焦げ茶色に近かったなぁ どのラジオキット使ったのだろう 部品の手挿入なんて今では死語。

2017-05-03 08:12:04
@うつくしま、ふくしま @GIOS_AEROLITE

紙フェノールの片面基板なんてナツカシス。 #ひよっこ

2017-05-03 08:13:50
Mizuharu @Mizuharu

60年代のラジオのプリント基板にはシルク印刷なんて無かったから、このシーンよりも手挿入はやり難かっただろう。レジストも無い手半田も技量が問われる。 #ひよっこ

2017-05-03 08:14:52
Satoru Ohguchi @o_chicchi

ひよっこに出てくる基板、この時代だと、こんな、シルクの綺麗なよい基板だったかなぁ…とか、部品、こんなにいいものかなぁ…とか、これ、トランジスタのラジオかなぁ…とか、そんなことばかりぐるぐる。

2017-05-03 08:16:11
残りを読む(11)

コメント

ヒジャチョンダラ @citabow 2017年5月3日
『とりあえず部品さしちゃってるけど半田付けのとき落ちないんだろうか』→ 半田の溶けたプールにジャボンと漬けて半田付け、じゃない?
2
HANATARAY @hanataray 2017年5月3日
この後半田槽に付けて面ごと半田付けかな。ガキのころウチで内職やってたわ。溶けた半田とヤニで作業環境的にアウトだったなあ。
0
なつやすみ @dandonban 2017年5月4日
TVで見ると、ラインの後ろに半田ゴテを握った女工さんがいる。あと、製品チェック係がラインの手前に。時代が昭和40年代だからまだ半田槽が普及していなかったのかもね
12
よしのふ(Yoshinov) @YoshinobuHOSAKA 2017年5月4日
これ、アサイチの柳沢さんが見たら色々突っ込めるんじゃない?(笑)
2
秋ゑびす●自分勝手な ものの見方が 真実を見えなくしている(西本願寺 日めくり歎異抄) @yamashita99 2017年5月4日
原作マンガ版の『三丁目の夕日』にラジオ工場の場面は時々有ったけど。テレビドラマで再現すると、細かい所が見えてしまうから....むしろ、面白い♪
0
SAKURA87🌸多摩丁督 💉💉 @Sakura87_net 2017年5月4日
流石に当時の技法で基盤や部品を作ってるところはないだろうしまぁある程度は仕方なかろう
30
春日野うらら勇者部顧問 @kasu63266188 2017年5月4日
いい加減にさあ…「○○警察」ってツッコむのやめない!?
25
nekosencho @Neko_Sencho 2017年5月4日
古い部品を集めるのが大変なのも、仮に残ってたとして外見古びてて新しく組んでる設定にあわないのもわかるけれど、もうちょっと工夫がほしかった感はあるね。 自動車でいえばフォードT型(世界で初めて量産された車のひとつ)だという設定でプリウスが生産されてくる感じに近い
6
フローライト @FluoRiteTW 2017年5月4日
このシーンを撮るのに密かにRaspberry Piを流す遊び心が欲しい
6
マクガン @Makugan32 2017年5月4日
こんな時代があって、いろいろカイゼンされて行った後が今なんですよね…
9
ishi_don @zhiropon 2017年5月4日
プロも油断すると誤変換で「基盤」に.心掛けよう.
8
ぼんぼ (その他プラ) @tm_bonvo 2017年5月4日
今時茶色いベークライト基板も入手できんやろと思って検索してたらラグ板を見つけてしまってノスタル爺と化す。
1
猿沢の亀 @sarukame999 2017年5月4日
生温かい目がいいですな。
3
nekosencho @Neko_Sencho 2017年5月4日
動作しなくていいんだからそれっぽいものと考えると何とかならなかったか
0
SAKURA87🌸多摩丁督 💉💉 @Sakura87_net 2017年5月4日
当時のラジオをばらすにしても博物館かコレクターしか持ってなかったりするしね。
3
ざ_な_く&890P@VOCALOID&VTuber @z_n_c_890_P 2017年5月4日
なまじ時代が近いために、創作でなんとかしたが通用しないから、大変ですね…
4
愚者@8/15広島MBFesシ02 @fool_0 2017年5月4日
流石に昭和40年代の製造ラインまで熟知してる人は超少数だろうしなあw
0
潔癖症ニート @8165_4_65A 2017年5月4日
逆に古いものをしっかり用意されると入手手段や撮影後の扱いが気になって昼しか眠れなくなるのでこれでいいです
24
亜麻にゆ @ama_niyu 2017年5月4日
ここの警察はなんかこう、滅多に事件も無いド田舎のおまわりさんって感じっすね……
65
straysheep@SOLORIDER @sheepfactry 2017年5月4日
自分は昭和40年代生まれだけど、小学生の頃にお袋が基板に部品挿す内職してた事あって、挿した部品が落ちない様に裏側にはスポンジみたいなの貼ってあった様に記憶してる。挿した時の感触は、切り花とか挿すにの使うオアシスみたいな感じ。 リフローで半田付けすると溶けちゃうんじゃ無いかって感じだった。ラインで作業だとそう言うのじゃ無かったのかな?
1
おてつ @guruado 2017年5月4日
コメント欄でも基板警察が出張してて楽しそうw
0
SAKURA87🌸多摩丁督 💉💉 @Sakura87_net 2017年5月4日
基板警察に関しては、そもそもまともに再現されることのほうが稀なので「どこが間違っているか」よりも「どこまで再現されているか」を探していて比較的平和。
60
reesia @reesia_T 2017年5月4日
基板警察の普段のお仕事は基板を指して基盤としてしまうことへの警ら活動しかないから
3
かんはち @kanhachi 2017年5月4日
半田ごての柄のところを持っていたので合格
30
義明_雑談用 @yoshiaki_idol 2017年5月4日
増田明美さんがあれだけ頑張って解説してくれたんだからそれだけで有難いと思うんだけどなw
0
用水路とゴリラのハーフ @canalollira 2017年5月4日
ama_niyu 民家に「鹿が出た!」とか言われて大変だ大変だと言いつつもどこか笑顔で出動してる平和な村のおまわりさん感ありますね
36
ไก่ป่า @redjunglefowl 2017年5月4日
そういや今朝見たとき、FMが入るラジオ作ってた気がする…
0
尻P(野尻抱介) @nojiri_h 2017年5月4日
実在のラジオだとこれが近いかな?スライド式のバンド切り替えスイッチがある。 http://www.japanradiomuseum.jp/Transistor.html#ナショナル・パナソニック RF-800D型
5
raven @raven2020 2017年5月4日
動作しなくていい&10枚程度ならベークライト板に穴を開けたら見た目は近くなりそうだけど、1話の小道具にそこまで手間かけてる時間ないか……。
0
ビッター @domtrop0083 2017年5月4日
あ、ほんとだ。 トランジスタが新しいやつだ。 真空管からトランジスタに変わることで、小型ラジオが作りやすくなったんだよな。
0
CVB @wws4734 2017年5月4日
元ネタになっちゃった弓道警察に比べれば随分温厚なので、警察と呼べるほどのものでもないような
2
☆葵☆朗読が好きなフレンズ @itoaoi51 2017年5月4日
礼儀警察、方言警察はお腹いっぱいだけどこれは面白い
10
一石アンプ @issekiamp 2017年5月4日
それっぽいもの発見 ICF-J40 搭載部品に改定かかってるが外形はほぼ同一に見える
0
茶でもすするか @zzz_zzz_zoo 2017年5月4日
確かにベークライト基板はもっと茶色だったと「電子の技術-テレビジョン」の動画を見て確認した。
0
mkbs @mkbs1986 2017年5月4日
そもそもあんまり形に執着しても、実りの薄いジャンルだからなぁ……。
0
BATSU @batsu_teleclub 2017年5月4日
Sakura87_net スミマセン、私の勤務先のグループ会社では、ほぼ当時の製法で抵抗器を作っています。番組内で使われたものは違うと思いますが。
1
一石アンプ @issekiamp 2017年5月4日
とっくに気づいてた人はいるっぽいが見つけた参考文書だけおいとこう https://elektrotanya.com/sony_icf-j40_sm.pdf/download.html から落とせるpdfの4ページ目
0
葛城玲@メンタルダメです @rei_ktrg 2017年5月5日
わざわざIC刺す所のシルク印刷消してる辺り、めっちゃ基板警察気にして作ってる感は有る… 流石に手作りでサンハヤトのベークライト基板からエッチングして起こしたりまでは期待してはいけない
9
ボトルネック(ファイザー2回済) @BNMetro 2017年5月5日
なんの番組でも警察が出るけど(アメトーークとか顕著)、これはこの手の知識がない自分でも読んでて面白いな
1
だらず@認証バグによって一時凍結になってました;; @darazu_kansen 2017年5月5日
現代におきましてポリバリコンは貴重ゆえ、N.C.に して頂いたと解釈してます
2
大枝瑛一(布団帝國幕張領事館 1等寝言官)🔴 @AUE_OEDA 2017年5月5日
低予算アクション映画にありがちな『雑すぎる時限爆弾』を見せる→基板警察官が目から血を噴き出して死ぬ
5
さだこーじ💉x2済 @SadaKoji 2017年5月5日
むう、こんな楽しそうな内容の回があったとは!
0
空家の恵比寿様1968 @ebcdic_ascii 2017年5月5日
昭和40年代ならもうトランジスタは缶タイプではないのでは
5
稲葉振一郎 @shinichiroinaba 2017年5月5日
あんまり警察っぽくない(小並感)
0
cocoon @cocoonP 2017年5月5日
弓道警察より「東方警察」(それが起源かどうかは知らない)のほうが前に使われてたオタク語だと思うけどなあ。
1
B4たかし @b4takashi 2017年5月5日
初回の放送を見ていた上司が「あの年代に建設現場でシステム足場なんてないでしょ」とツッコミを入れていました。以上、建設警察でした。
7
ええなさん@⚔🛡🐷💉 @WATERMAN1996 2017年5月6日
個人的には基板のシルク印刷がキレイすぎるのと部品の配置が整然としているのが惜しいなと。
1
tanaka (モデルナ💉💉) @jeonjung121 2017年5月6日
基板考証の人の名前を出してあげてほしい。
1
ニコナマン @Niconaman 2017年5月6日
CADか、CADがみんな悪いんや!
2
青列車@leTrainBlue @EF61501 2017年5月7日
まーどんなジャンルでもこういう問題は起きるわな(^^);ちょっと昔が舞台の作品だとね。鉄道絡みのシーンなんて単にSLさえ出てればいいとばかりに、後ろに繋がる客車がその時代にはまだないモノだったり、電車でも画面は山手線なのに音だけは貨物列車だったり、浜松町を走る新幹線の走行音がブルートレインのそれだったり…何事も時代考証を拘ろうにも中々当時のものが手配できずなんとかそれっぽくってのは仕方ないってゆーか大目に見るしかないね(^^);
4
🇯🇵ともき御前(´・ω・`)🎌 @TomokiAcura 2017年5月7日
基板警察が偉そうに言ってたって間違ってる。ナショナルのクーガーあたりの基板を見りゃ分かる。背の低いモノから置いていってその都度、女工さんが半田付け。部品の間隔だってこんなに狭くない。基板のシルクやエッチングでさえ手作業だったんだから、高々ドラマごときで文句を言うでない。
0
旭町旭 @dondondondon2 2017年5月7日
昭和40年代は時代考証が必要なんだな。50年も前だから当たり前だけど。ひよっこは時代劇だ。
8
NMism (Powered by Moderna📶) @i3works 2017年5月7日
警察ごっこ、なんか楽しそうですね。記憶を辿ると、抵抗が金属皮膜っぽいのとリード線のフォーミングしてないのが気になりますね。当時は筒型の炭素皮膜抵抗が多かった気がしますけどね。^^
1
つのたやかん@笹蒲鉾(育成教教祖) @heroisrotten 2017年5月7日
基板警察の名を借りた基板ヲタの集まりでしょうか…?
4
アセリア@🥀💎🦋 @Th_Lightning 2017年5月7日
紙エポじゃない?って言ってる人いるけど、今の紙フェノールはこういう色ですね。画像だけだと断言できませんが、紙エポだともうちょっと白っぽいような。
0
八葉鏡 @itoshimania 2017年5月7日
視る人によってポイントが全然違うんだなぁと感心。 テレビを視てる時は気づかなかったのだけど、写真だと頭巾から出た前髪が気になる。
0
Schrödinger の『ずかぞう。』 @zukazou 2017年5月7日
うちも一緒に見てた母に解説してたw
0
gx9900 @GX9900GUMDAMX 2017年5月7日
ハンダ警察はまだですか?
0
nkdmshr @nkdmshr 2017年5月8日
まず円盤式のカッターの上を通すと差し込んだ各素子の余分な足が切り落とされ、次にドロドロに融けた半田の海の上を基板の下面だけ浸すように通すと足と穴の隙間に半田が入り込み固定される。もちろんその時に基板側の回路との接触も確保される。半田槽の建屋は別棟?ラインの後で半田ごて持っているのは検査後の修正のための人員と思われる。
0
PMFむつらぼしΣ @MiyaPPOTEZ540 2017年5月8日
朝ドラも実写やめてアニメでやればいいんじゃね?こういう事もディティールをコントロールできるよ
0
ブラキストン線の向こう側@剛力招来 @cupsoup2 2017年5月8日
50年前の完成品を探すのはそれほど難しくないけど、50年前の部品(未使用)を探すのはかなり困難だよね
0
FX-702P @fx702p 2017年5月8日
「はんだ警察だ!無鉛はんだを使っているな!」
5
Kenrow 改二特 @KenrowY 2017年5月8日
無鉛半田が実際のラインで使われ始めたのって、それこそ21世紀に入ってからじゃないかと・・・ コテもほぼ別物ですから。
0
IheY @kujira090 2017年5月9日
時代考察面白いですね。 個人的には下段の直流電源回路ぽいのが気になりました。三端子レギュレータは時代的にはまだ開発中だったか、発売前ぐらいじゃないかなあ。トランス全盛期だったと思う。
1
mikunitmr @mikunitmr 2017年5月9日
秋葉原行くと中華製のフェノールは色の濃いのと薄いのがあるな。昔はどうだったっけか。 流石にガラエポ基板は用意しなかっただけでもスタッフちょっと仕事したなと。
0
IheY @kujira090 2017年5月9日
よくよく見たら下段のは可変抵抗ですね。あの形の可変抵抗って部品としてまだ手に入るのか。青白のやつしか最近見てないや。
0
ひなたぬ@ラグオリChaos&Lydia @Day_of_Hinata 2017年5月9日
田舎のおまわりさんで、真っ先に金田一に出てくるおまわりさんが浮かんだ
0
