∞字サーキットなど色々な図形の作り方を教えてくれるイラレ知恵袋

複数の線が重なった∞のようなサーキットをIllustratorでどうやって作るのか。イラレ使いが様々な方法で挑む!
デザイン Adobe アピアランス Illustrator イラレ
18689view 4コメント
119
ログインして広告を非表示にする
文字に追随する波線「〜〜〜」を作る
ワタナベ @wata_DTP 2018-02-11 17:22:54
pageの熱が冷めないうちに色々勉強&実践。12年DTPやってるけど、(知らないから)使ってないツールとか機能とかたくさんあることを痛感。スクリプトももっと使いたい。
ワタナベ @wata_DTP 2018-02-12 16:30:48
illustratorで文字に追従する波線って作れないのかな〜
ワタナベ @wata_DTP 2018-02-17 09:42:40
@akatsuki_obana なんと!誰かの続報に期待しておきます!!!
カワココ @kawacoco 2018-02-17 10:33:32

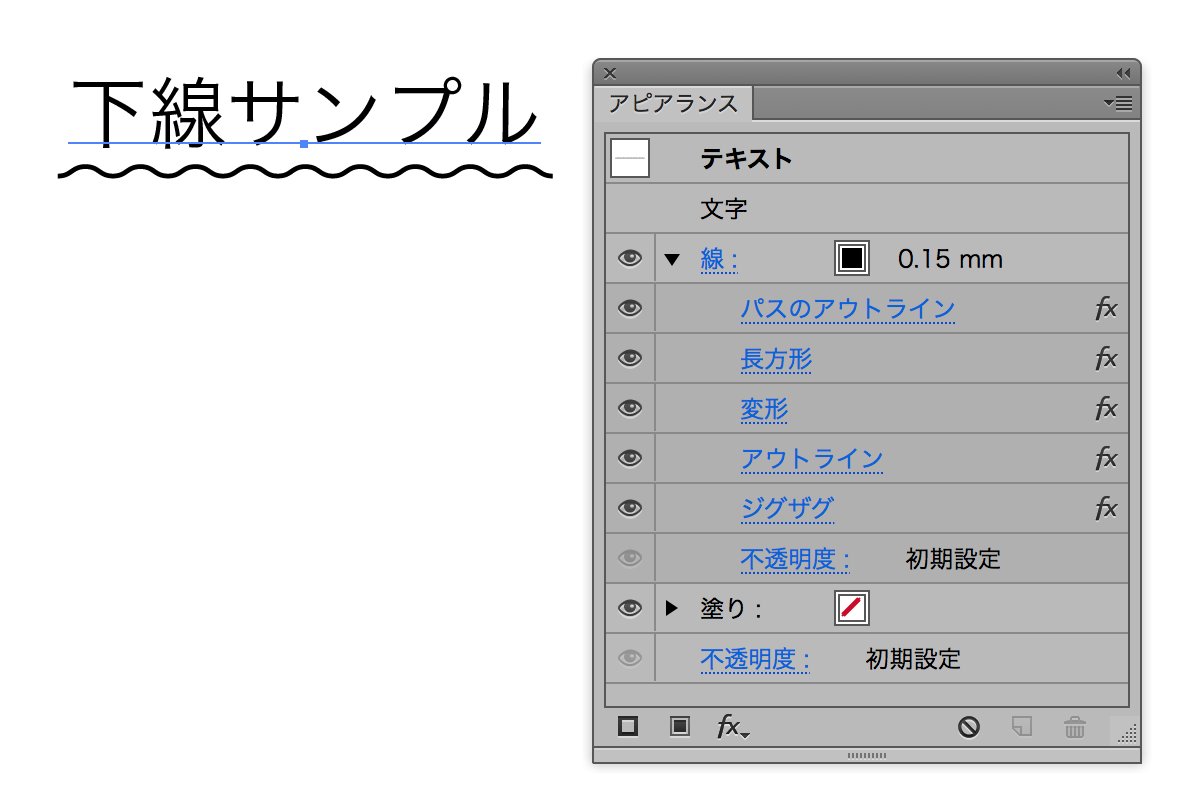

@wata_DTP @akatsuki_obana 端っこがガチャッとなるのどうしたらイイかな…。 pic.twitter.com/MaQLLncpHL
 拡大
ワタナベ @wata_DTP 2018-02-17 11:05:49
@kawacoco @akatsuki_obana 私もこうなりました…。「長方形」の縦の線をどうにかしないと端っこの仕上がりキレイにならないってことですよね。ムムム。
タナカ @MacTNK 2018-02-17 11:19:13
@wata_DTP @kawacoco ラフで波のピッチを設定してジグザグの折り返しを0にするとよさげです。 pic.twitter.com/QbtFPgNByR
ワタナベ @wata_DTP 2018-02-17 13:25:26
@MacTNK すごい…!ラフってほとんど使ったことなかったです。 休み明け試してみます!ご回答ありがとうございます☺️
ワタナベ @wata_DTP 2018-02-17 13:33:45
@akatsuki_obana @kawacoco 完全にできてますね…(どうなってるのかあまり理解できてません)
ワタナベ @wata_DTP 2018-02-17 13:36:22
先達の教えが素晴らしすぎて…。週明け2つとも試してみなくちゃ。
あかつき@次は7/14・10/20 @akatsuki_obana 2018-02-17 13:53:50
@wata_DTP @kawacoco .@hamko1114 さんのテクを参考にしました。穴埋めと同じ理屈でイケました hamfactory.net/illustrator/ef…
したたか企画 @sttk3com 2018-02-17 13:55:39

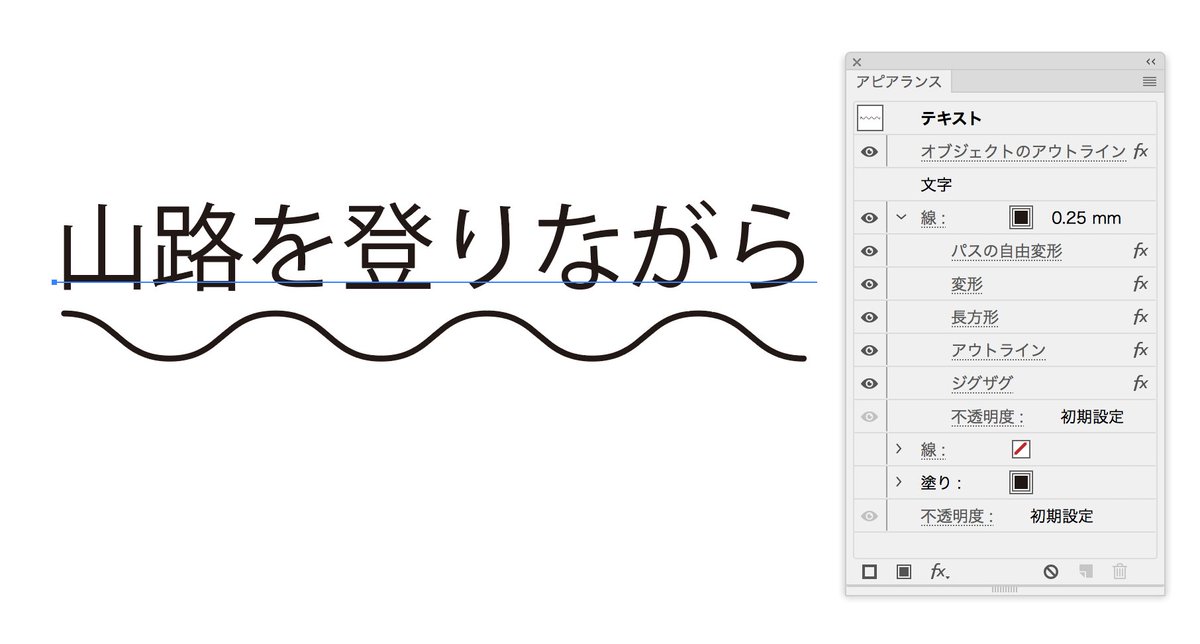

@wata_DTP @akatsuki_obana @kawacoco パスファインダのアウトラインで線を1本にしてるんですね。 pic.twitter.com/2JPqaRX9iS
 拡大
したたか企画 @sttk3com 2018-02-17 14:20:50

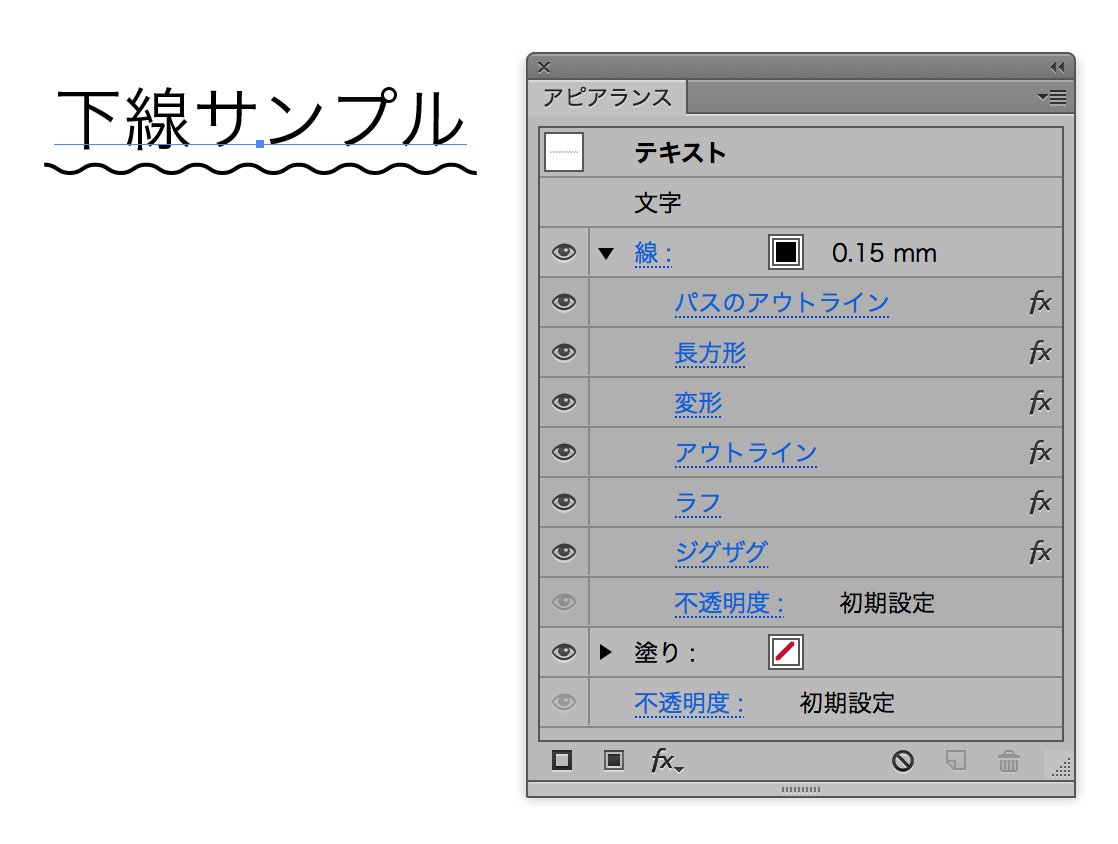

@MacTNK さん考案のラフを加えると,伸ばしてもピッチは間延びしない。 @akatsuki_obana さん考案のアウトラインを加えると,拡張してもきれい。 いいとこ取り。 pic.twitter.com/SphyfNCFqY
 拡大
hamko @hamko1114 2018-02-17 14:36:36
@akatsuki_obana @wata_DTP @kawacoco (呼ばれた気がした!解説画像作れそうなので、できたらここにつなげますねー)
hamko @hamko1114 2018-02-17 14:47:52
ラフの「詳細」って全体の長さに対して何個ポイント追加する?みたいな設定と思ってたけどどうも違うみたい
hamko @hamko1114 2018-02-17 14:55:30
@wata_DTP パスファインダーのアウトライン効果+パターンブラシがいいかなと思ったのですが、先述のタナカさん、したたか企画さんのアイデア(twitter.com/sttk3com/statu…)が最適解な気がしています。自分も知らなかったアイデアで、ぜひ情報整理しておきたいので少しお待ちくださいませ〜!
ワタナベ @wata_DTP 2018-02-17 14:47:58
@hamko1114 降臨された!先程紹介いただいた記事とてもわかりやすかったです!! 解説画像もし良ければよろしくお願いします◎
hamko @hamko1114 2018-02-17 15:03:53
Illustrator落ちちゃった…(´;ω;`)w
hamko @hamko1114 2018-02-17 15:18:37
わかった〜〜〜(ΦωΦ)<ハムーン! 1inchあたり何個ポイント追加しますか?って意味合いか。すっきり〜〜✨
hamko @hamko1114 2018-02-17 15:43:29

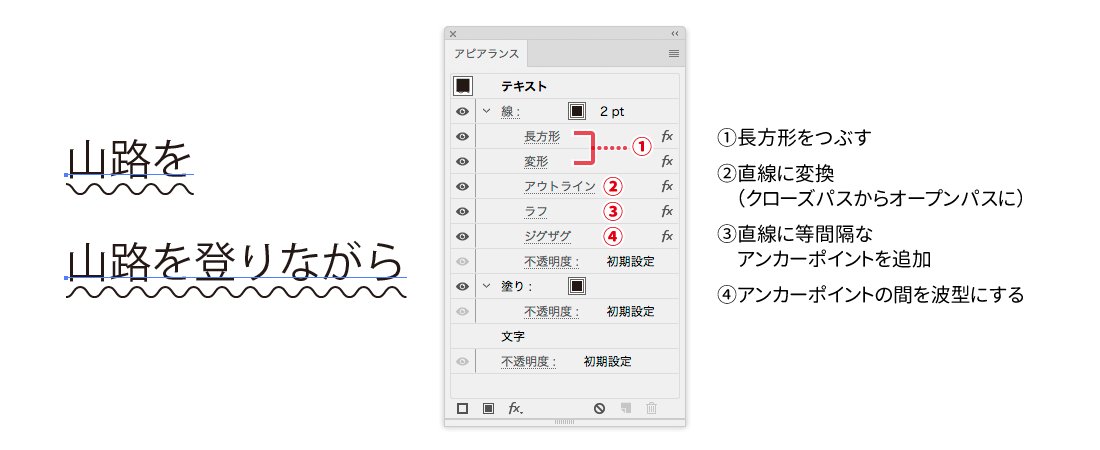

@wata_DTP まず、アピアランスパネルでは上から順番に効果が適用されます。先述の@MacTNK さん、@sttk3com さんご提示の方法の効果はこんな感じ。(一番最初に「オブジェクトのアウトライン」効果をかけるかどうかは状況にもよりますが、今回はかけない状態で。) pic.twitter.com/hX0N57cACJ
 拡大
hamko @hamko1114 2018-02-17 15:46:35

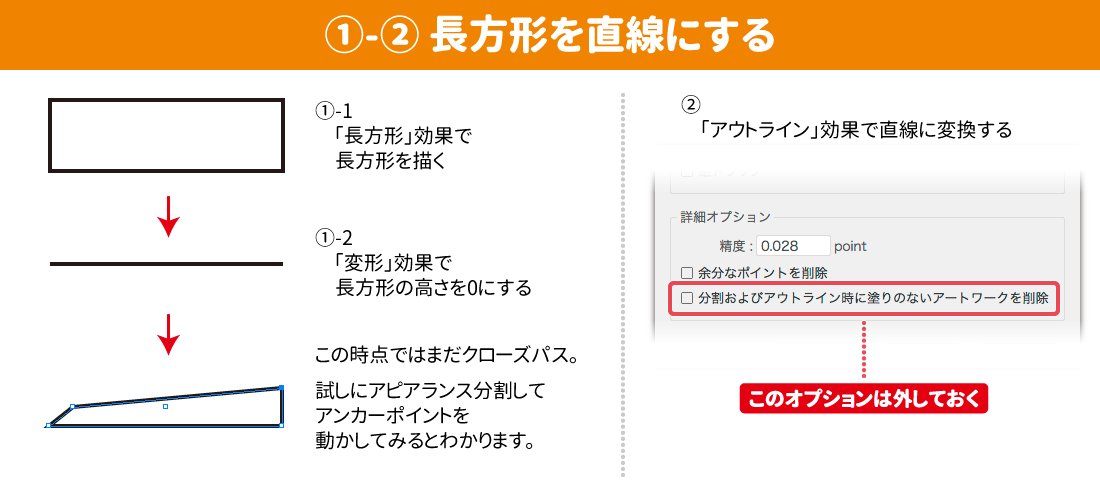

@wata_DTP @MacTNK @sttk3com わかりやすくするため、線の項目だけ抜き出して考えてみます。まずは長方形を描画して、変形効果でつぶして見た目を直線に。アウトライン効果で内部的にもオープンパスにしてあげます。 pic.twitter.com/pRSF5bTMr4
 拡大
hamko @hamko1114 2018-02-17 15:48:28
@wata_DTP @MacTNK @sttk3com ちなみにこの状態だとブラシや破線もキレイに適用できるので、今回のジグザグ以外にもいろんな表現に応用できます。ただ、「アウトライン」効果はうまくかからないことも多く、効果をコネコネしてあげる場合もあります。この操作でIllustrator落ちやすいので、保存してから項目を動かしましょう(ΦωΦ;)
hamko @hamko1114 2018-02-17 15:50:13

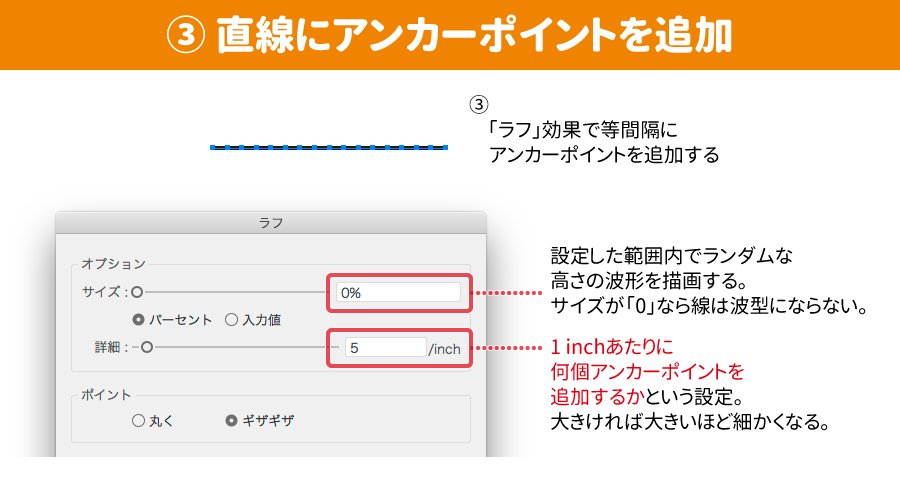

@wata_DTP @MacTNK @sttk3com 直線にできたら次のステップ。直線に対して「ラフ」で等間隔なアンカーポイントを追加してあげます。これを設定しておくと、文章が伸びてもきれいなジグザグになってくれます。 pic.twitter.com/xNXD9mSp3P
 拡大
残りを読む(121)

ブックマークしたタグ

あなたの好きなタグをブックマークしておこう!話題のまとめを見逃さなくなります。

コメント

樋口泰行 @higuchidesign 2017-05-12 09:35:38
少し追加しました。みんなもやってみよう!!
mikunitmr @mikunitmr 2017-05-14 17:16:48
円の半径を r とすると、中心間の距離を 2*√2にすれば接線が直角に交わるのか。
樋口泰行 @higuchidesign 2017-05-31 10:24:32
「段階的に間隔が狭くなる線の作り方」を追加してまとめを更新しました。
樋口泰行 @higuchidesign 2018-02-17 16:55:47
イラレ知恵袋のtogetterに、文字に追随する波線「〜〜〜」の作成方法を追加して更新しました。
