とりあえず情報公開前なので、とうとつに、何を作っているのかも触れずに、ある日突然、パーツ工作ツイートが始まります。
岬光彰
@mitsuakimisaki

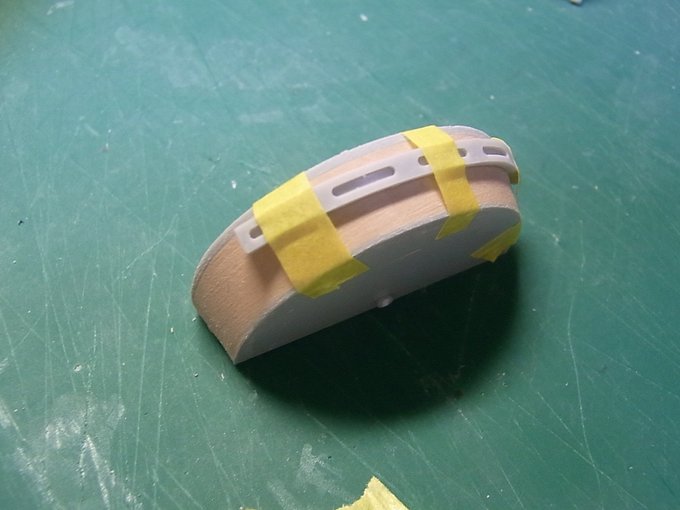

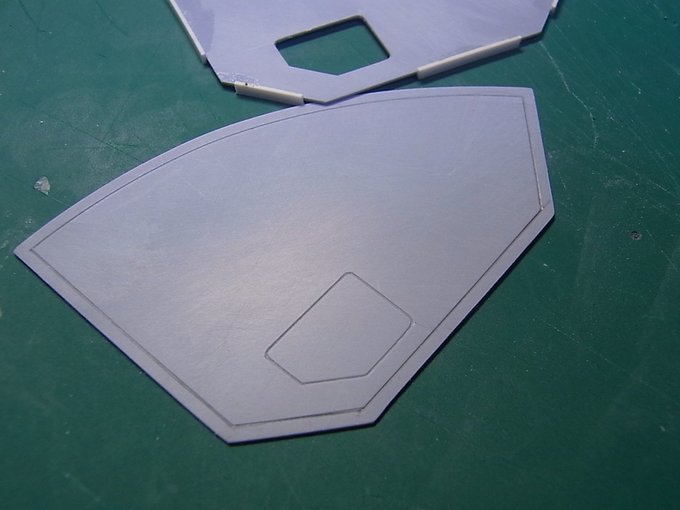

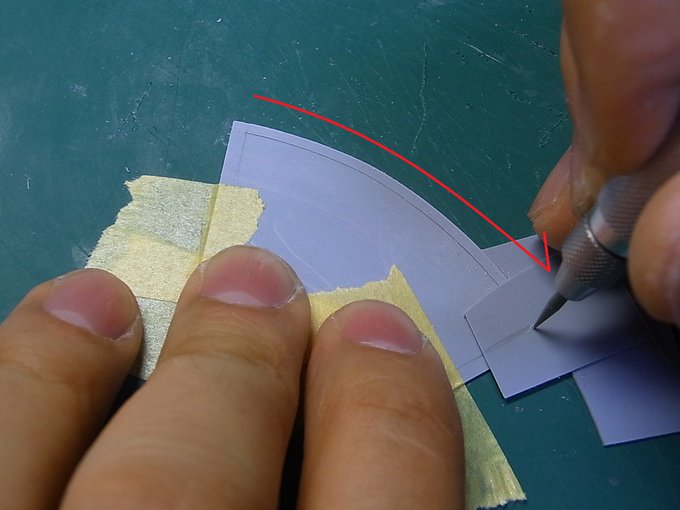

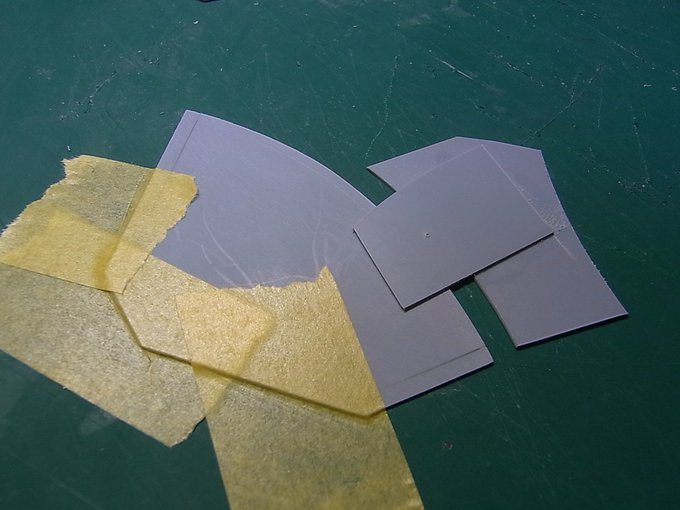

縁に沿った曲線のスジボリ。同じアールに切り出した板にプラ板を貼りつけて任意の場所に穴を開けたものを作って、淵に沿わせながらスライドさせてスジボリました。 スライドの動きを安定させるためパーツをマスキングテープで固定しました pic.twitter.com/tYThGUUAn3
2017-04-19 00:20:32
拡大
拡大
拡大
拡大
岬光彰
@mitsuakimisaki

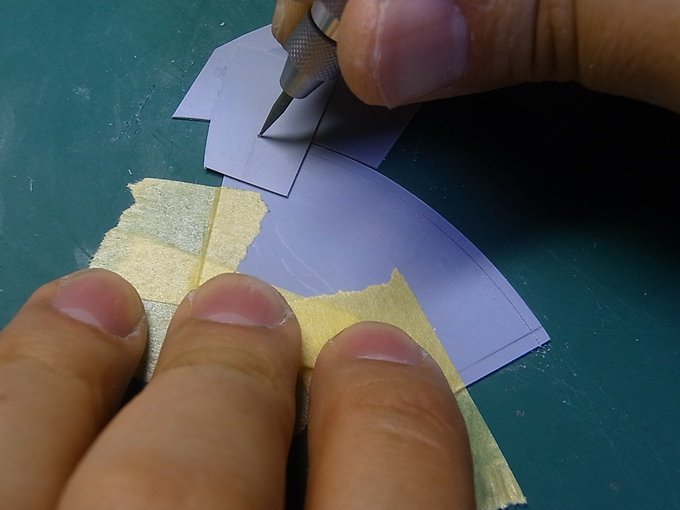

直線の加工をするのでも、テープで固定するとスジボリに集中できてやりやすかったです。 pic.twitter.com/6ryL8ghfn5
2017-04-19 02:00:18
拡大
拡大
岬光彰
@mitsuakimisaki

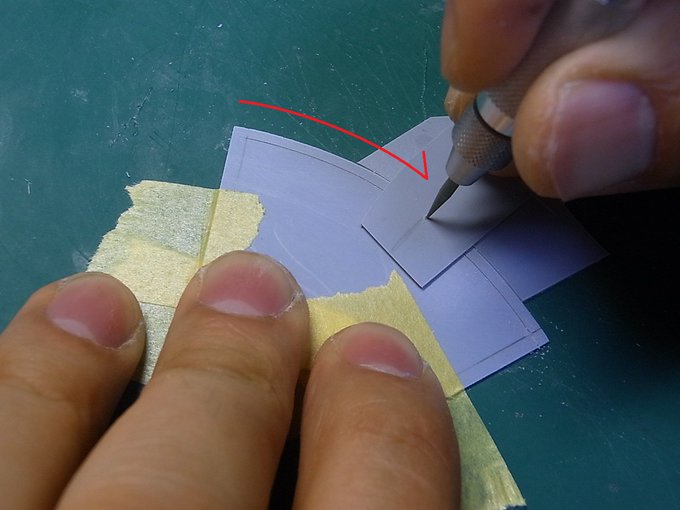

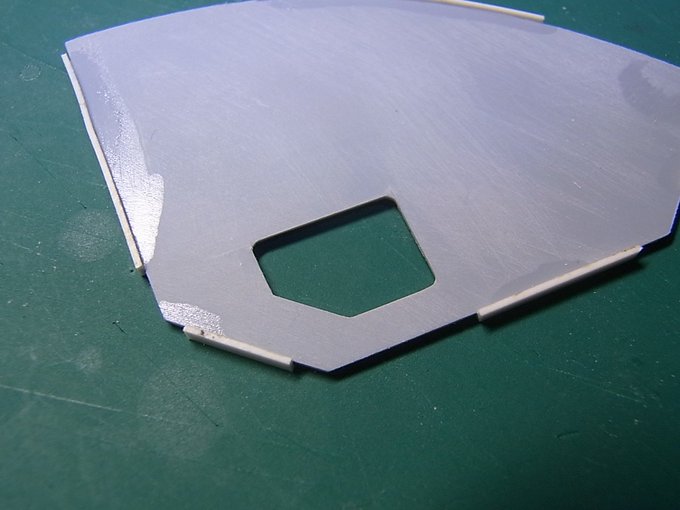

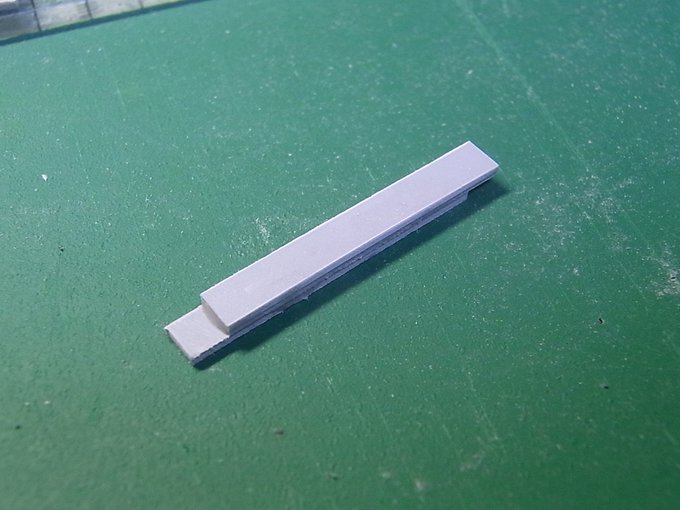

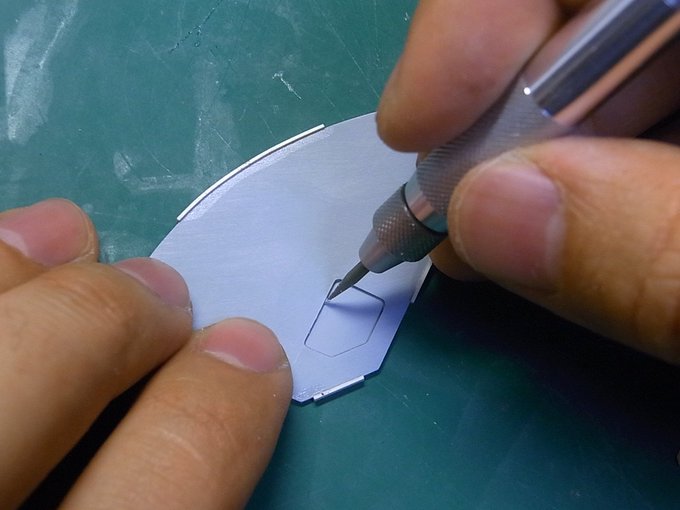

パーツと同じ形状に切り出したプラ板で角の丸いハッチの形状のテンプレートを作りました。テンプレートの板の各辺の小口に１，５ｍｍの幅のプラ板を裏表の面にはみ出すように貼りつけて、パーツにぴったりとかぶせてスジボリ加工をしました。 pic.twitter.com/QdW9pn38Tz
2017-04-19 04:58:12
拡大
拡大
拡大
拡大
岬光彰
@mitsuakimisaki
テンプレートを表裏で使って対になる面に同じように加工しています。 pic.twitter.com/sgZekR9wt7
2017-04-19 04:59:40
拡大
一応、おことわりしておくと、岬さんもメーカーの方（＝当社）へ、
「普通にスクラッチしている体裁でやってますし、ズバリの形見せにならない程度…見ていただいた人も何を作っているか分からないようにやってますので大丈夫ですよね？」
と時々、確認・連絡を取ってくれます。
岬光彰
@mitsuakimisaki

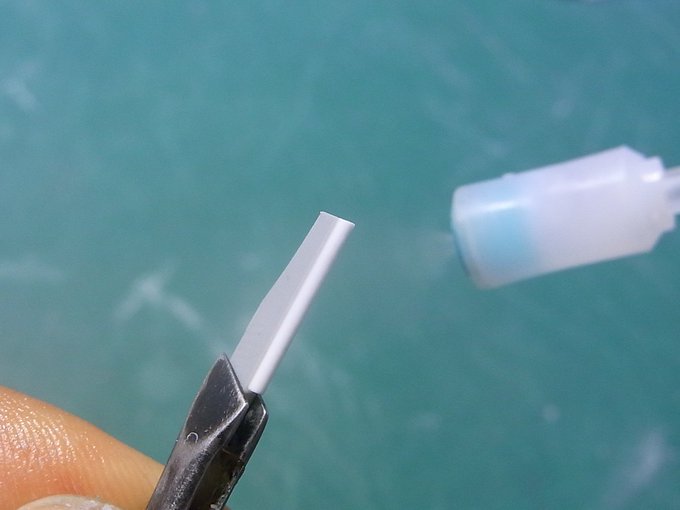

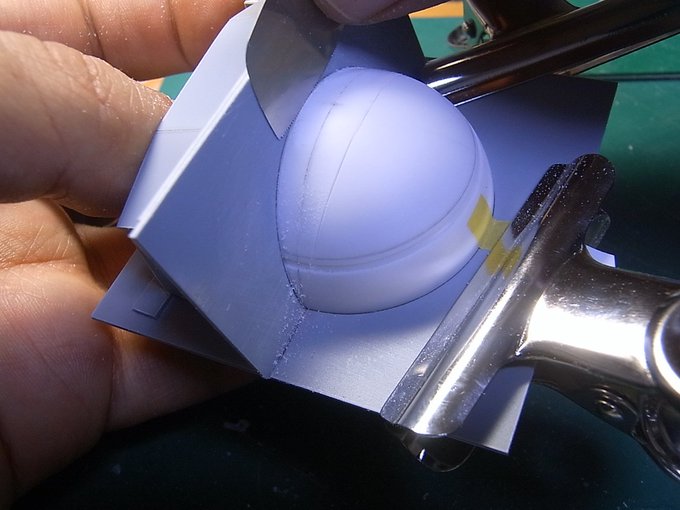

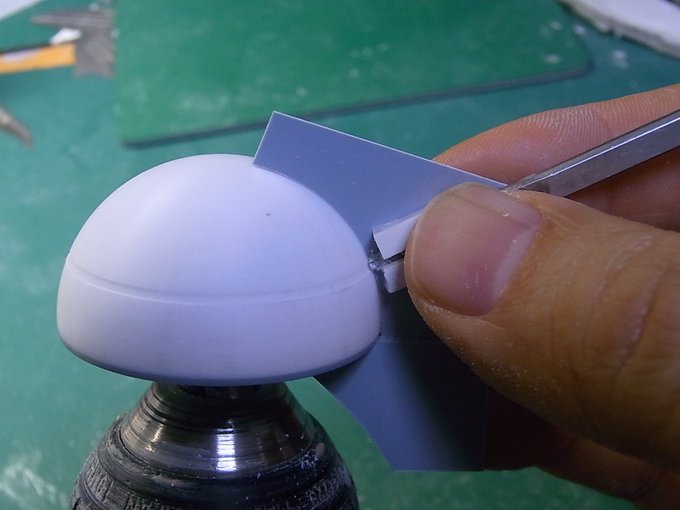

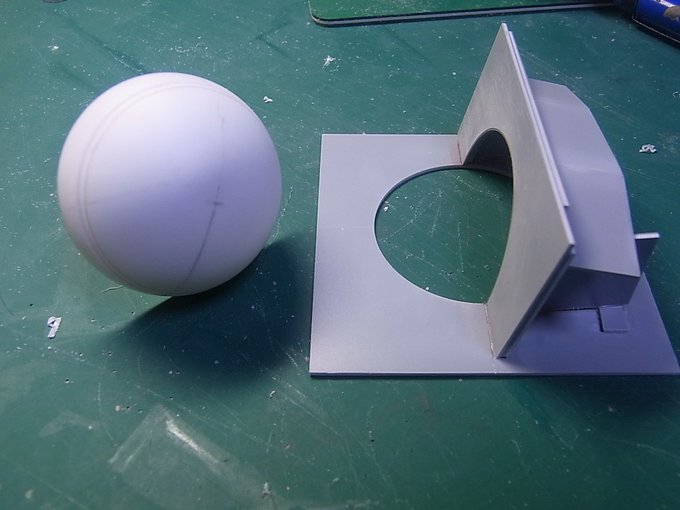

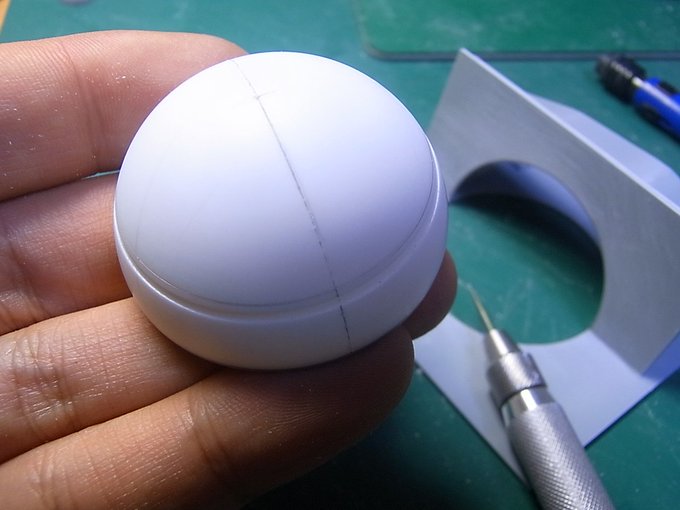

半球に同じ直径に切り出したプラ板を付けたマンドレルを接着して、タガネで１，５ｍｍ幅の溝を掘って、スジボリも追加。３枚目の画像のような治具を作って、半球をセットしました pic.twitter.com/qV7kdl7va0
2017-04-21 12:49:05
拡大
拡大
拡大
拡大
岬光彰
@mitsuakimisaki

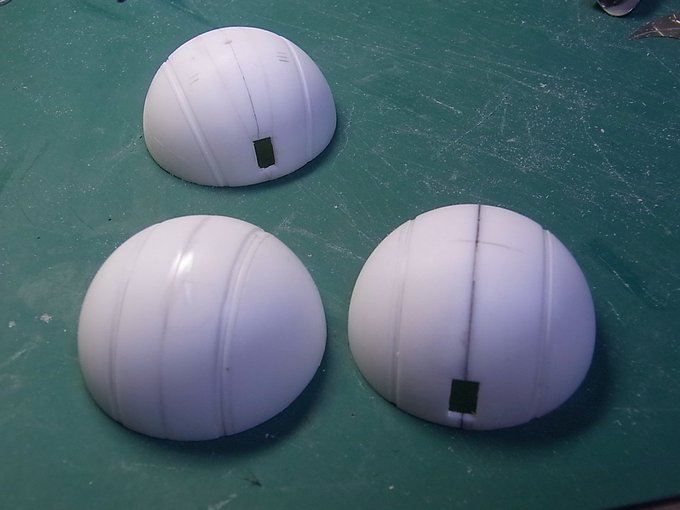

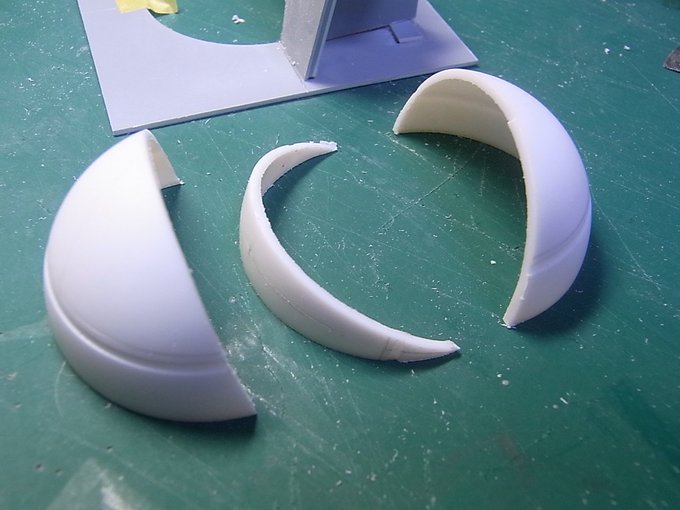

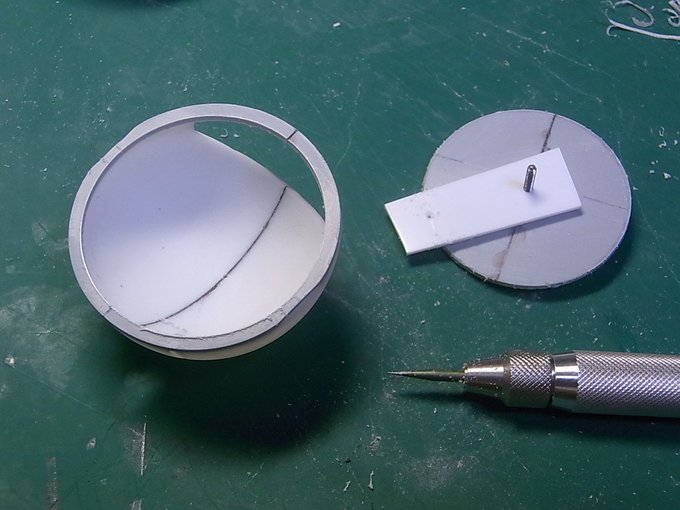

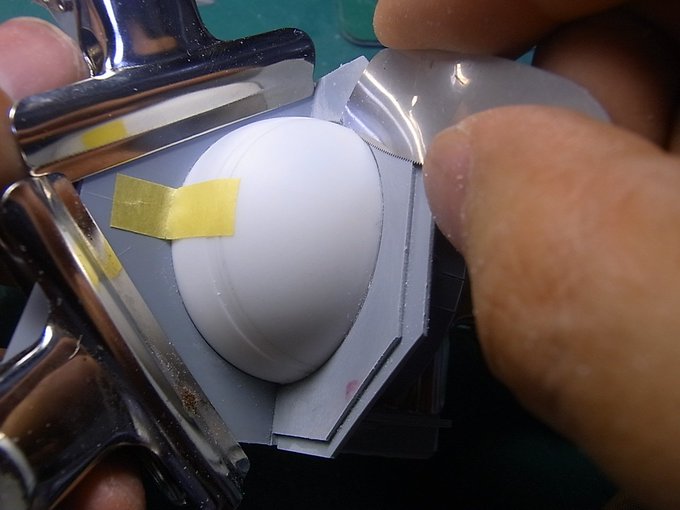

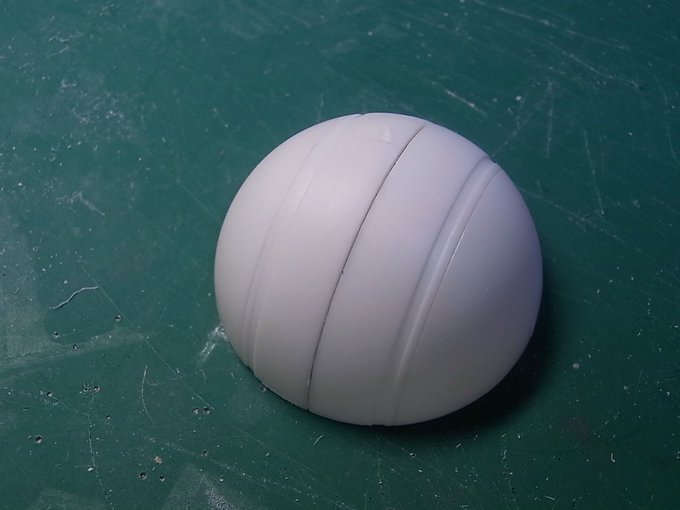

治具を利用して真ん中で直角にカット。カットしたパーツの向きを逆にすると、半球に平行な溝が出来ました。思い付きでやってみたけど、ここまでは上手く行った感じです。この後接着して仕上げます pic.twitter.com/AjTfrrvXEn
2017-04-21 12:52:55
拡大
拡大
拡大
岬光彰
@mitsuakimisaki
別バージョンの物も作りました。先ほどの直角の治具でセンターラインをけがいて、次に斜めに角度を付けた治具にセットして、同じようにエッチングソーでカットします。 pic.twitter.com/tVGHLeJ9wI
2017-04-21 13:42:21
拡大
拡大
拡大
拡大
岬光彰
@mitsuakimisaki
画像のように２ラインカットして、平行線の物と同じように左右のパーツの向きを逆にして組み合わせて、前後が狭くなるカーブしたラインのスリットの完成です。これもこの後しっかり接着して仕上げます。 pic.twitter.com/op15EgrHWZ
2017-04-21 13:46:19
拡大
拡大
岬光彰
@mitsuakimisaki

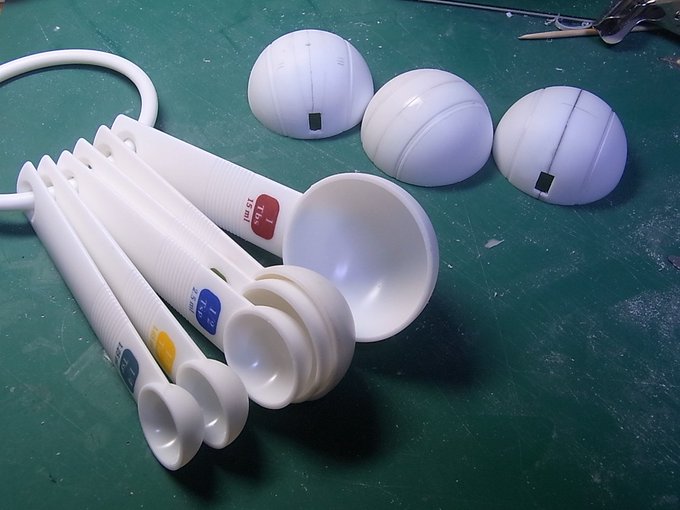

仮眠してからチェックしたら平行線のスリットの方の幅が狭く感じたので、作り直し（手前右が作り直したもの）三度目なのでサクッと作れました。 材料はダイソーの計量スプーンの一番大きいモノで、４２ｍｍ径を４１，３ｍｍに全体的に削り込んで使っています pic.twitter.com/TSjbDPB0Fh
2017-04-21 19:23:04
拡大
拡大
岬光彰

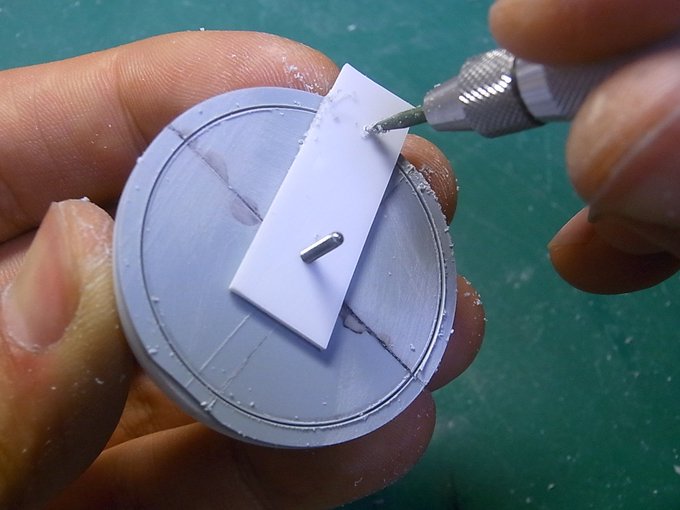

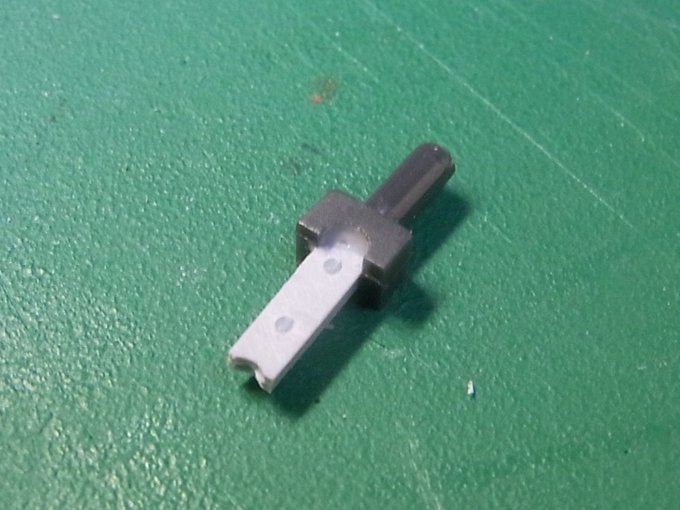

@mitsuakimisaki

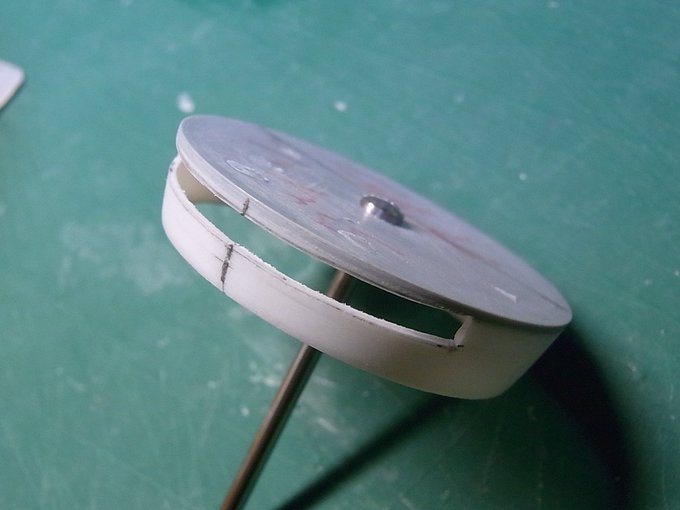

工作の手順を間違えて、ネジが残ってしまってサークルカッターが使えないので、プラ板とニードルをグルグル回してカット。軸ブレが無い分キレイな円が切れて結果オーライ pic.twitter.com/SccPTSapQi
2017-04-22 11:55:08
拡大
拡大
拡大
岬光彰
@mitsuakimisaki

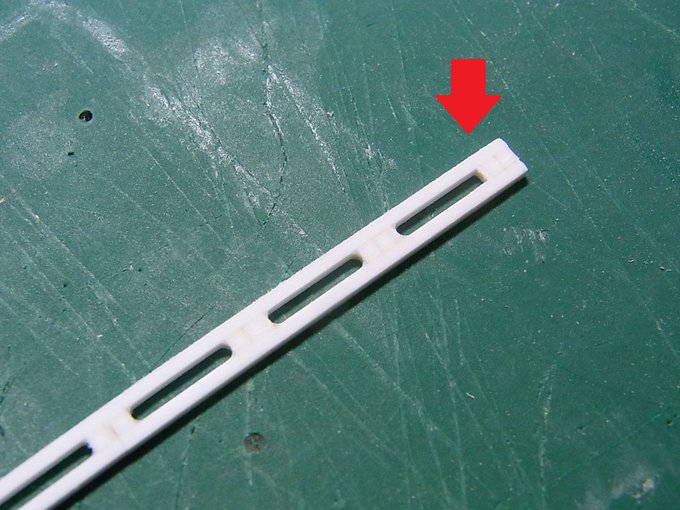

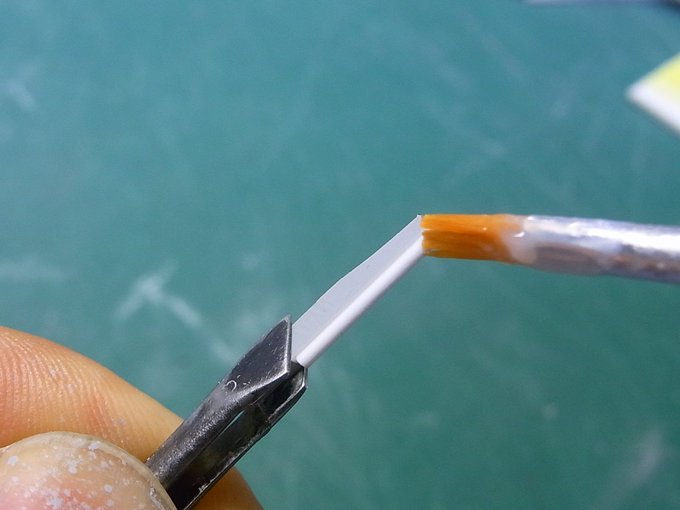

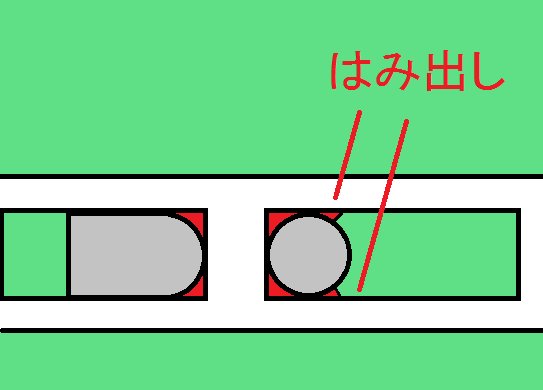

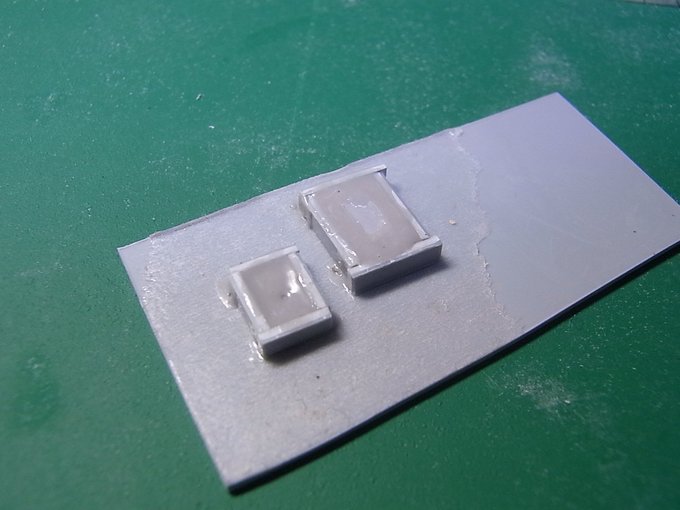

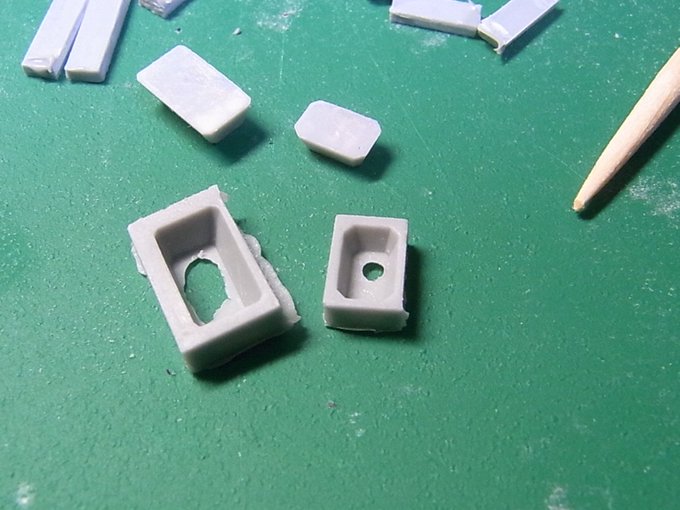

プラ棒を組んで瞬着パテを使って端丸処理。ちょっと工夫して「横長のD」のような形の断面のスタンプを作って、瞬着パテのはみ出し防止。ちょっと加工が楽になりました。 pic.twitter.com/EbtzLcoYGR
2017-04-24 03:35:08
拡大
拡大
拡大
拡大
岬光彰
@mitsuakimisaki

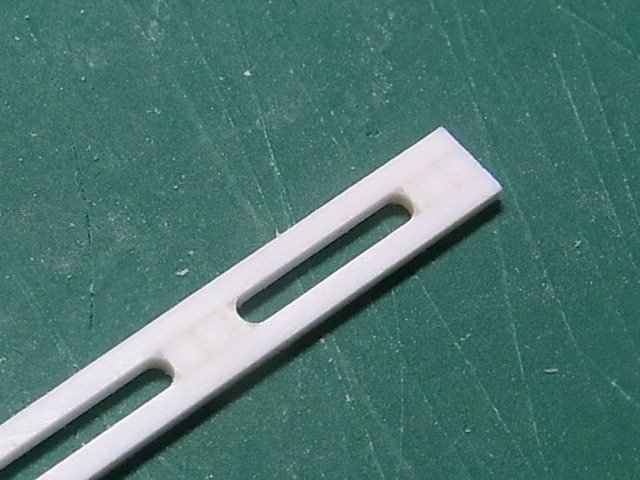

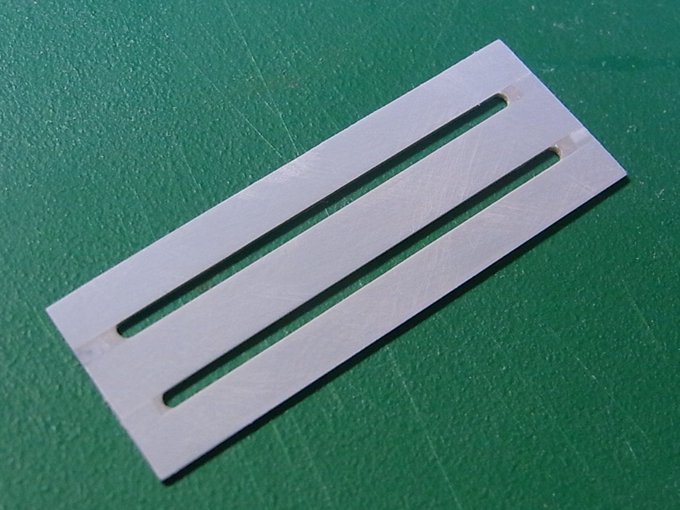

加工自体はいつものやり方で、シリコンバリアー→瞬着効果スプレー→瞬着パテ盛り付け→ムニュっと押し付けて→外して仕上げで完成です。スリットの幅は１mmです pic.twitter.com/DPdQnwPDCj
2017-04-24 03:39:04
拡大
拡大
拡大
拡大

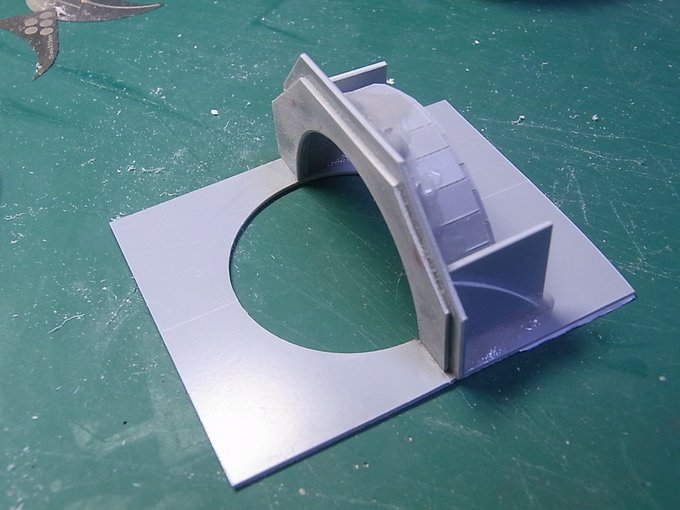

岬光彰

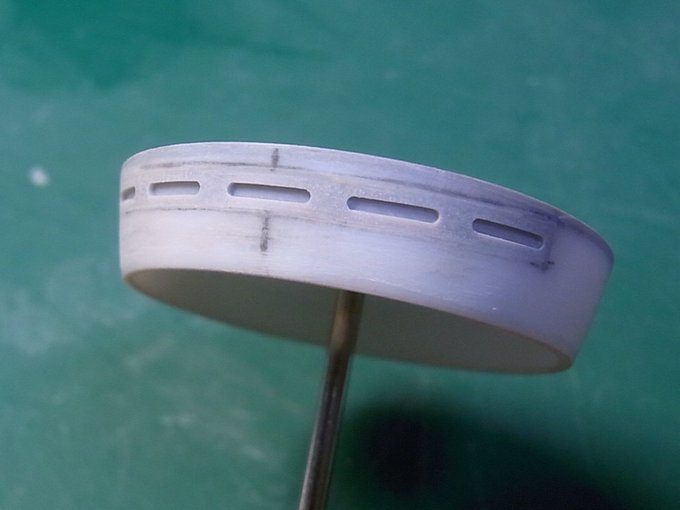

@mitsuakimisaki

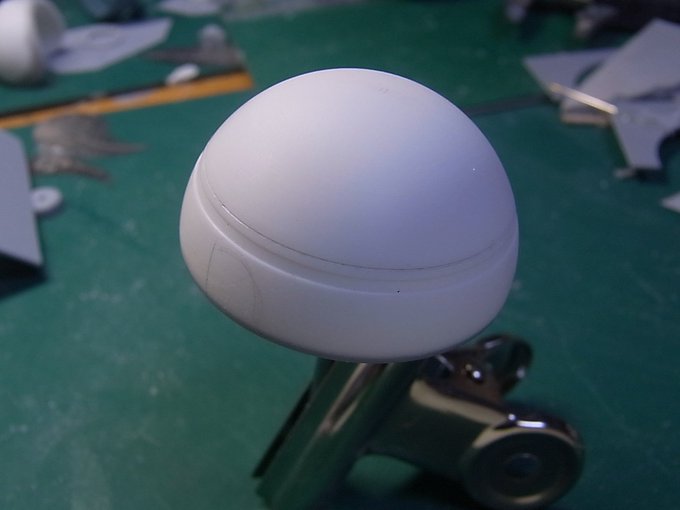

さらに・・型に固定して立体的に曲げて、パーツにはめて接着→仕上げで、この部分のディテールの完成です。 スリットが懸垂曲線状に真ん中が垂れ下がるラインを描いているので、作業がちょっとややこしかったです pic.twitter.com/79AJbKHo8t
2017-04-24 07:23:32
拡大
拡大
拡大
岬光彰
@mitsuakimisaki

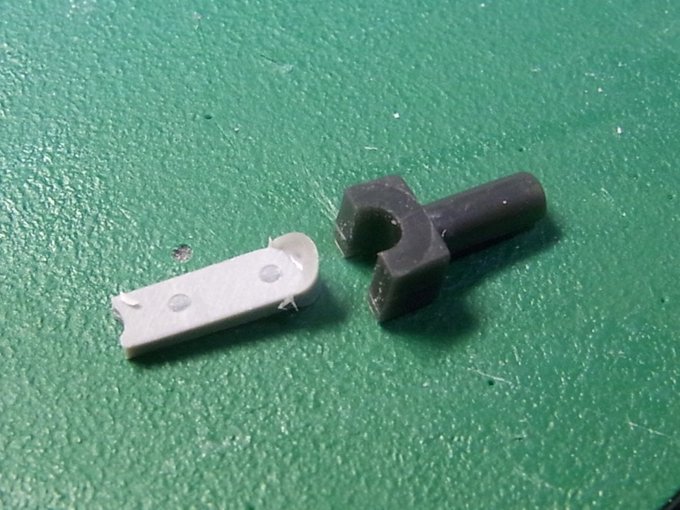

昨日のとは逆に板の端の丸加工を、半分に切ったポリパーツで。２ｍｍ幅の物を二枚重ねて加工しました pic.twitter.com/duYDFZ3LgK
2017-04-25 02:11:44
拡大
拡大
拡大
拡大
岬光彰

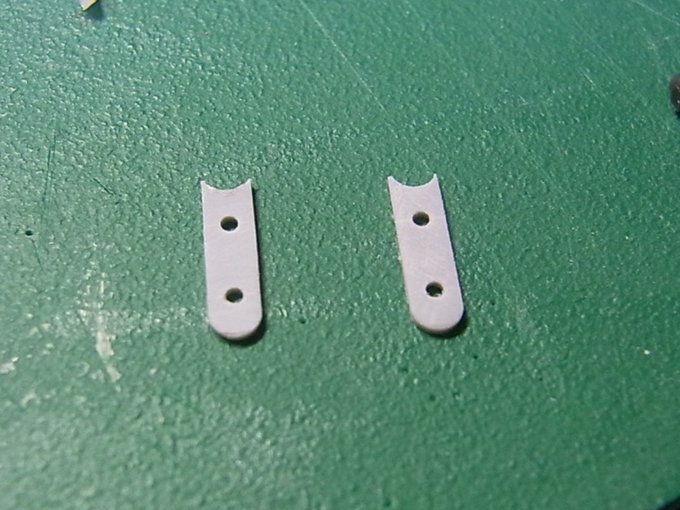

@mitsuakimisaki

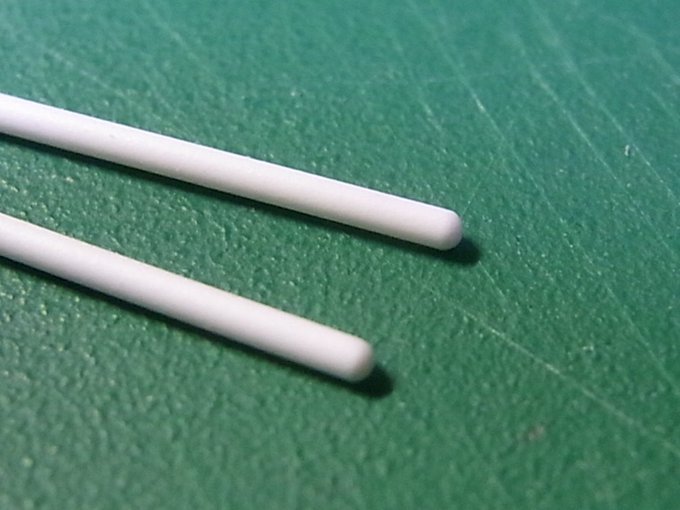

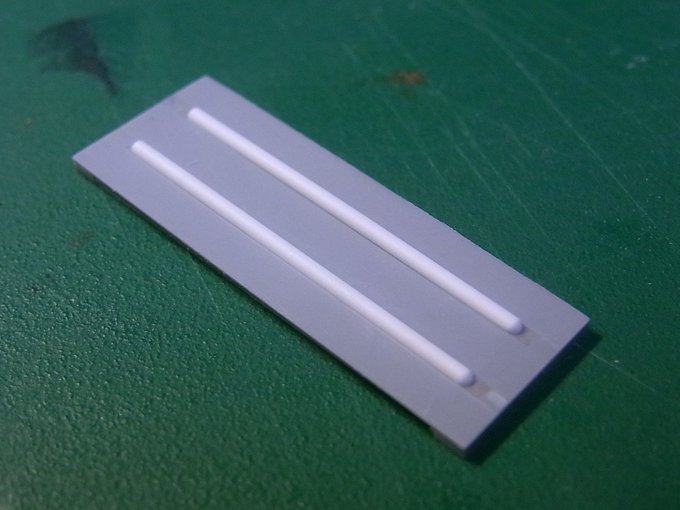

同じ加工で。端の丸い１ｍｍ幅のスリットと、両端を丸めた１ｍｍ丸棒の組み合わせで半円の凸ディテールも作りました。裏側からセメントＳで接着しています。 最初は半円の丸棒を平面に貼って作ったのですが、上手く行かなかったのでこの方法で pic.twitter.com/SUZI0GR0zI
2017-04-25 08:10:28
拡大
拡大
拡大
岬光彰

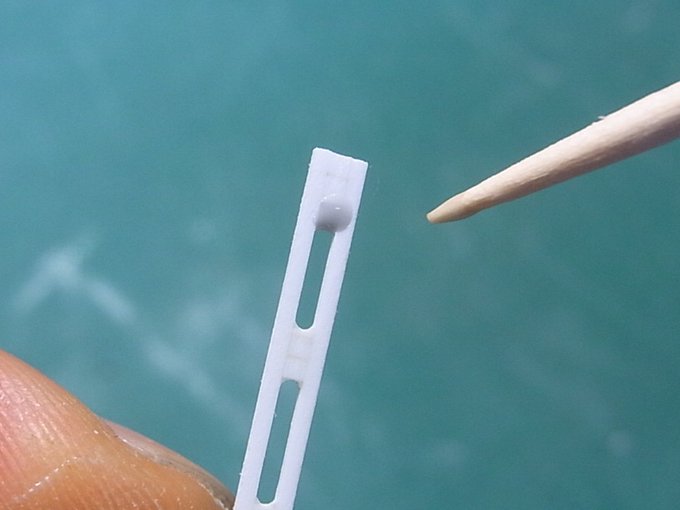

@mitsuakimisaki
今回作ったパーツでは凸の周囲にミゾが入るように、丸棒の裏側を削って一段下げてみました pic.twitter.com/nBJtaSXvmZ
2017-04-25 08:40:23
拡大
拡大
岬光彰
@mitsuakimisaki
舟辺精工pluto.dti.ne.jp/~funabe/mokei.… のスンレス球が届いた。ＧＷ後かと思っていたのでラッキー。 ０，９ｍｍは初めて買ってみたけれど、１ｍｍ球と比べて結構印象が違う pic.twitter.com/WmvRgj9CC2
2017-05-03 14:10:10
拡大
拡大
岬光彰

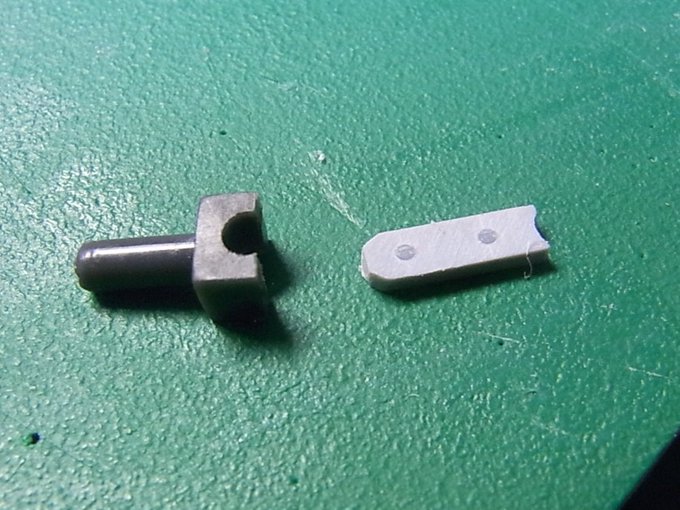

@mitsuakimisaki

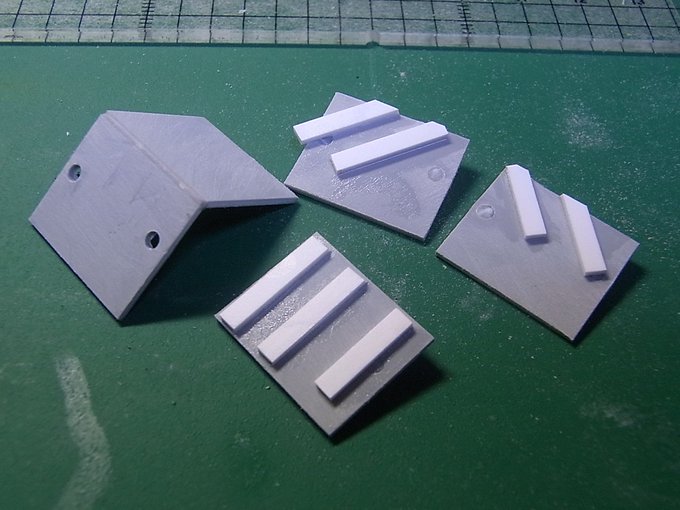

目立つパーツなので角度削り治具を使って面取り加工しました、ちょっと工夫してパーツをセットする面を交換式に。 pic.twitter.com/TzGSCaKRkl
2017-05-04 15:21:35
拡大
拡大
拡大
拡大
岬光彰

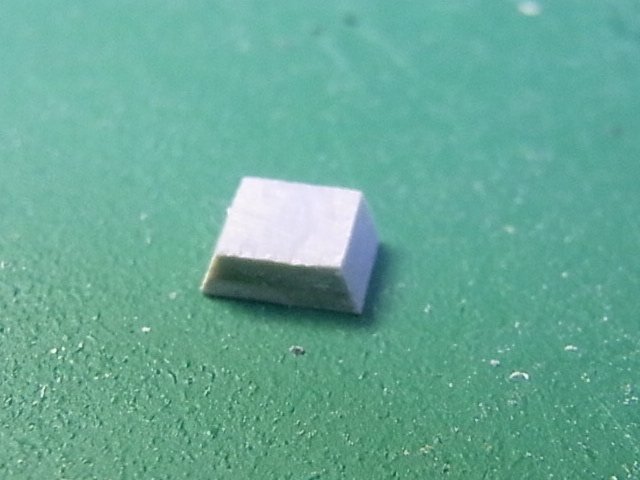

@mitsuakimisaki

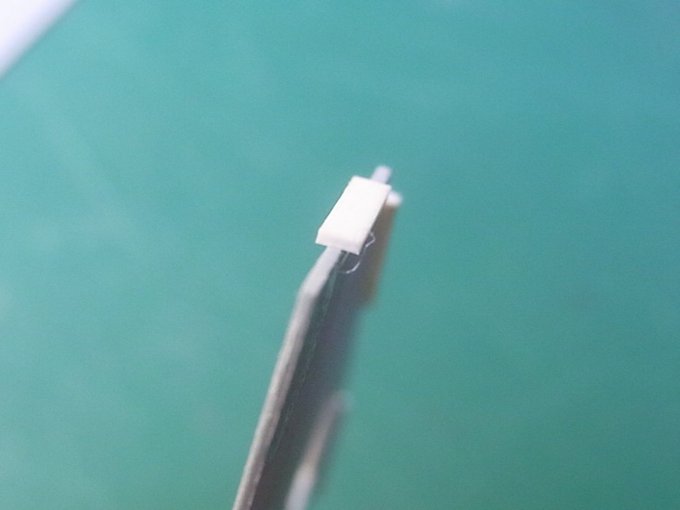

底面の大きい面が５ｍｍ×３，２ｍｍで高さが１，８ｍｍの台形のパーツです pic.twitter.com/l9JZDHF7RU
2017-05-04 15:24:07
拡大
拡大
拡大
拡大

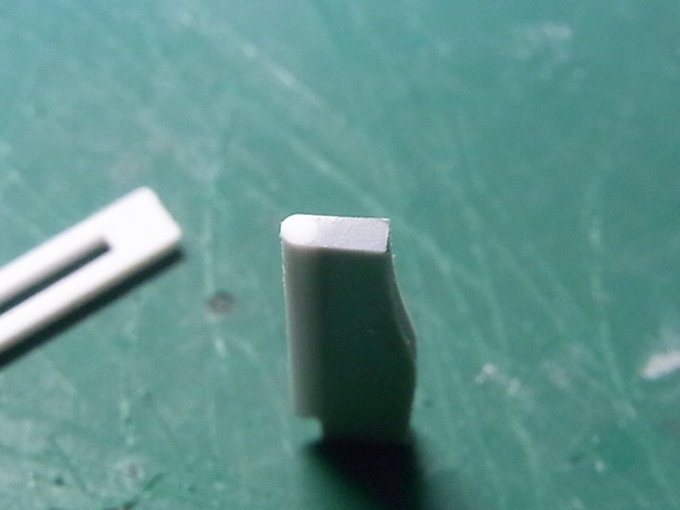

岬光彰
@mitsuakimisaki

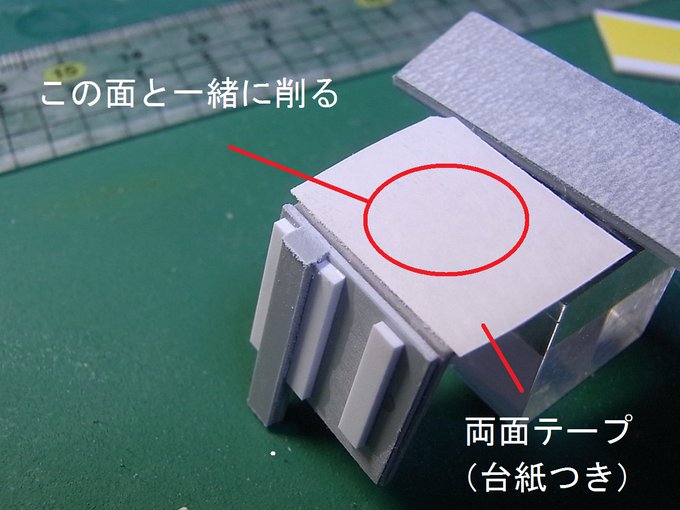

削る面に対して９０度のパーツセット板で斜めの側面を削って、４５度のセット板でＣ面を削っています。 pic.twitter.com/mVVAvK3z1u
2017-05-04 15:32:27
拡大
岬光彰

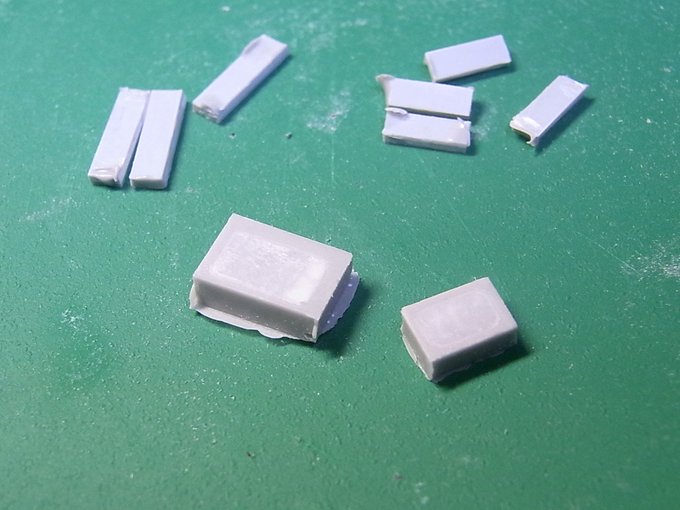

@mitsuakimisaki

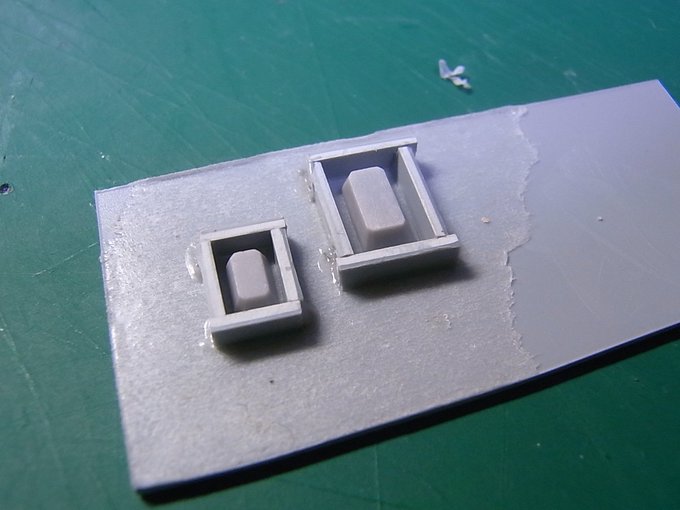

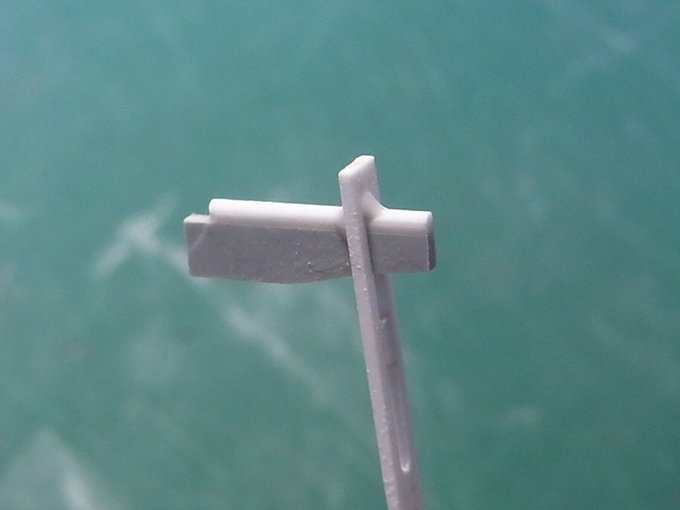

昨日のパーツは枠で囲んで離型剤→硬化スプレーに、瞬着パテを流して角バーニア的なパーツを作ります pic.twitter.com/aSsGGXxxKg
2017-05-05 02:17:53
拡大
拡大
拡大
