Yasuおすぎ🧢 @yasu_osugi

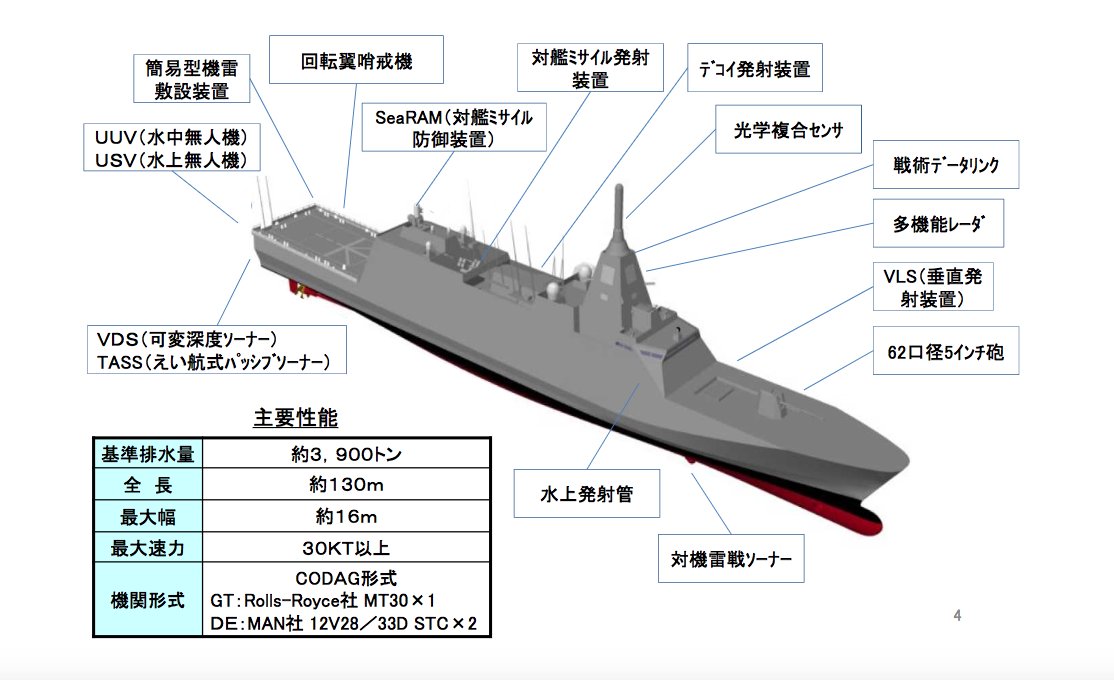

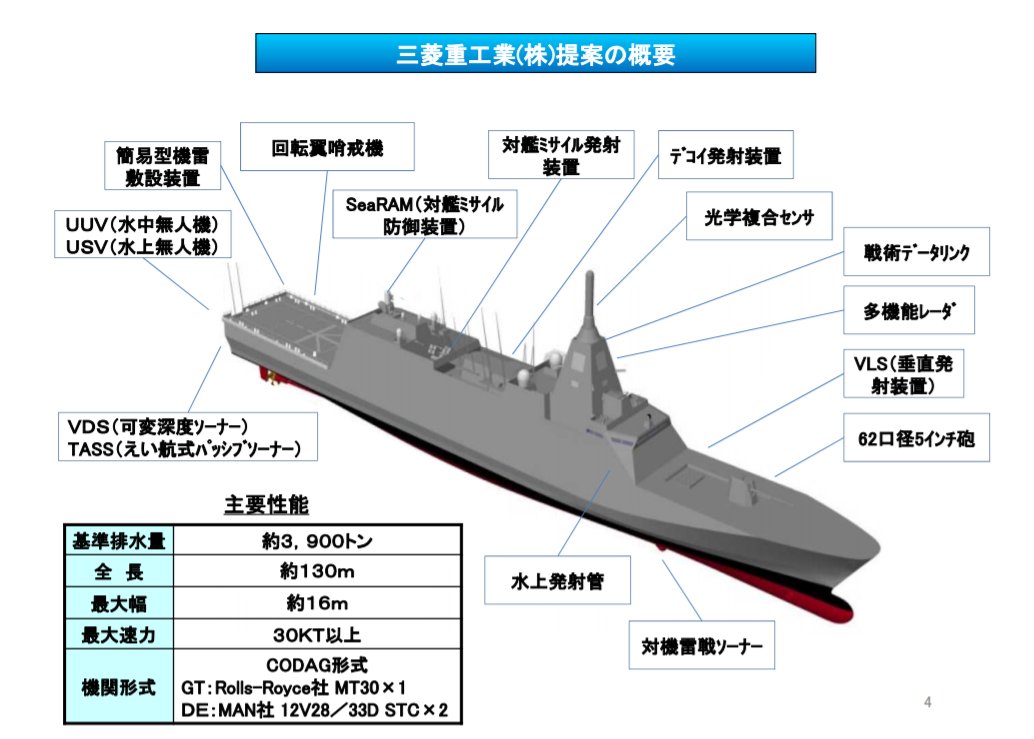

防衛装備庁のページに新艦船(コンパクト護衛艦)のRFPに基づく契約相手決定出た模様。MHI. 展示会とかであったMHI案から比べると保守的なコンセプトですね。 VLS装備して30ノット。MT30とディーゼル組み合わせたCODAG。 mod.go.jp/atla/pinup/pin… pic.twitter.com/pwybrUHcMq
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike
なんやかんや言ってきり型よりデカいやないかい!!>RT
…は未だ無い@DONT TREAD ON ME @N_Cocky
新味は、バウ・ソナーを廃してVDS&TASSの複合ソナーに集約(省人化にも寄与)、別に機雷探知ソナーを備える。VLSは16セルっぽいが、NSSMの携行弾数を補う意図とコストダウンを兼ねてSeaRAMの採用か。発着甲板下の多機能スペースは近年の流行りだが、ここに機雷も搭載するのだろ twitter.com/N_Cocky/status…
…は未だ無い@DONT TREAD ON ME @N_Cocky
追記】中央船楼型、上甲板の舷外通路に拘らなくなったのも新味。おそらく上部構造物の両側面にシャッター乃至スライド・ドアを設け、その内側に洋上補給の受給ポストや短艇を収うのだろ。CIWSが無い代わり、前後左右に4挺の機銃を備える鴨しれん mod.go.jp/atla/pinup/pin… twitter.com/N_Cocky/status…
機関構成
@LTJG_Ken
あぁ〜〜〜俺好みのLowコンセプト艦かつMT30採用とかたまらん〜〜〜
@LTJG_Ken
@Type10TK LM2500×2を積むよりもMT30×1の方がいい…?
壕野一廻@コミティア130 O69b @Type10TK
@LTJG_Ken そういう面ないでもないと思うんですが、反面今まで使ってないのを導入するデメリットと引き合うのか……。それとも十分な数導入するからあまり影響ないんですかね
謎邪夢 @nazo_jam
あ、搭載機関も決まってるんだぬ
謎邪夢 @nazo_jam
MT30、興味ある機関だから世艦にその辺の載るの楽しみなんだよな
ふゅ〜りあす @tebasaki_s
30DX CODLAG(ディーゼル電気推進+ガスタービン)でなく手堅さを狙ってCOD"O"G(ディーゼルとガスタービンの切り替えなのでOR)だと思ったけど、高速時併用(AND)のCOD"A"L(COmbined Diesel "And" Gas turbine)だわ。
ふゅ〜りあす @tebasaki_s
機関の速度差が大きくてギヤボックスが複雑化するのを嫌ってCODAGってあまりないのだけど、また面倒な構成を選んだものだ。むらさめ型で異系統ガスタービンを組み合わせているので意外とノウハウが溜まってるのかも知れんけど。 というか、CODA"G"がCODA"L"に誤字ってた。
両棲装〇戦闘車太郎 @d2N5Q4GciZtsa2e
三菱案ってことは、CODAG-WARP使って減速機はDEとGE分離してるのジャマイカ「新型護衛艦(30DX)三菱案が選定」togetter.com/li/1138591#c40…
謎邪夢 @nazo_jam
機関要目と船体が雑に出てるから実際にどこまで速度出せるか誰かやって(
ふるーす @kleinenf
30DX、普通に韋駄天程でないにせよ、脚速いしああ~^ってなる
ふるーす @kleinenf
UAVなんて規模・形態が規格化されたキャニスター(他支援設備があるけど)に収まってくれるミサイルとかよりも様々だし、厳しい
…は未だ無い@DONT TREAD ON ME @N_Cocky
設計/施工管理 MHI、施工 三井造船ってか。1隻500億円で基準3900トン、それをCODAGで動かす…則ちシフト配置もCOGLAGも採らない。大きい船体にコンパクトな主機区画、燃料は1400トン辺りでDEあぶくま型並みの航続力? mod.go.jp/atla/pinup/pin…
…は未だ無い@DONT TREAD ON ME @N_Cocky
蛇足】主機形式は、排水量が1/3のDEいしかり型の拡大版。ガスタービン1基とディーゼル2基を1つ減速装置に入力し、2軸を出力するので。唯一の減速装置が、故障対処に於いてもダメコンに於いても不利。補助推進器でも備える肚積もり鴨しれんな twitter.com/N_Cocky/status…
眠れる森のパンダ @Panda_51

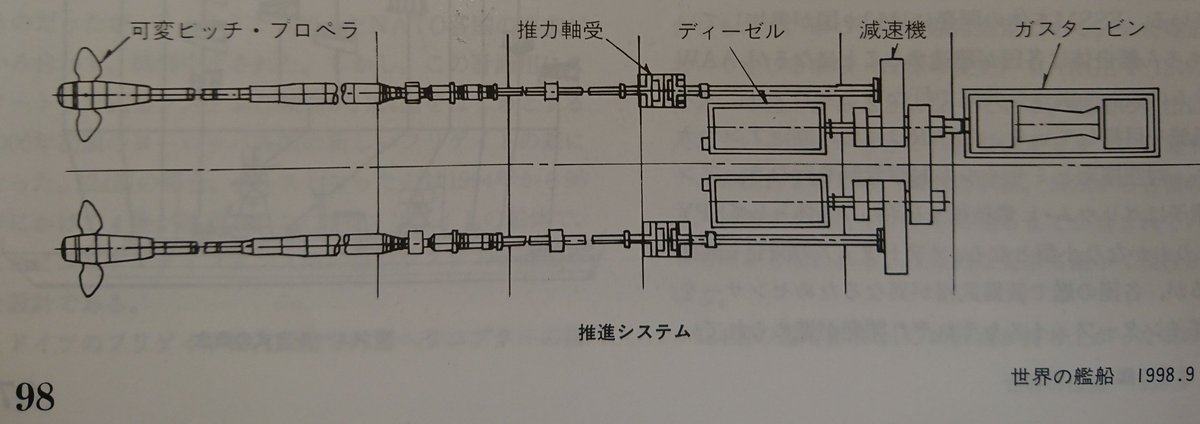

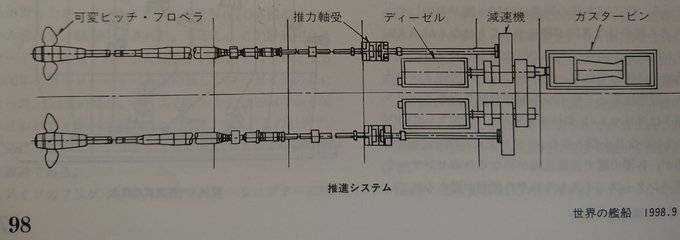

@N_Cocky 独ザクセン級ではクロスコネクト方式の減速機を追加するかたちにしてますから、そういう感じにするんじゃないかって気も pic.twitter.com/0sbeOhvCqk
拡大
めたろじ @MetaLogic_3DCG
アメリカだと、落選したメーカーがGAOに異議申し立てして、再選定作業に入る流れだ! twitter.com/kleinenf/statu…
ふるーす @kleinenf
どうでもいいけど、こうやってかっこいいデザインしたイメージ出てくるのだから、海保だって前のひだ型くらい、かっこいいポンチ絵OPVの姿もう一回見せて欲しい。
ふるーす @kleinenf
@MetaLogic_3DCG 本邦の実績的にエンジンで揉めそうですね(よくない
めたろじ @MetaLogic_3DCG
@kleinenf IHI「MT30積むならせめて発電機はLM500にしろ!」
残りを読む(98)

コメント

ふゅ〜りあす @tebasaki_s 2017年8月9日
まとめを更新しました。
木曽路のエトランゼ@トム猫教団の宣教師 @fightin_dog 2017年8月10日
ディーゼルだけで2万5千馬力超えちられゃうっぽいので、GTと合わせたら普通に35kt以上狙えそうな機関構成である
木曽路のエトランゼ@トム猫教団の宣教師 @fightin_dog 2017年8月10日
馬力によってはディーゼルだけで25~6kt出して対潜戦闘やれるかとも思ったけど、流石にあの太短い船体では無理か。
両棲装〇戦闘車太郎 @d2N5Q4GciZtsa2e 2017年8月10日
三菱案ってことは、CODAG-WARP使って減速機はDEとGE分離してるのジャマイカ
Halfricesetitsmore @Halfriceset 2017年8月10日
昔のMHI案だとDGはペラ、GTはウォータージェットじゃなかったか?レーダーの面構成がイージス艦やつき、あさひ型の対角構成から変わってるのが惜しい。
北方宗一@ビールクズ寸前 @SyuuitiKitagata 2017年8月10日
いろんなところで言ってるけど、今回の概念図CGは企業色を排して防衛省側がどんな方向性の設計になるかを指し示したものだから、正確な設計案が出ればもっと違うデザインになる。あきづき型やあたご型もそうだった。
horizon @over_thehorizon 2017年8月10日
今までのチャフ/フレア発射装置じゃなくて、デコイ発射装置になってるとこをみると、新たに滞空型デコイでも載せるのか。それとも、あきづき型から搭載された対魚雷デコイのことかな。
両棲装〇戦闘車太郎 @d2N5Q4GciZtsa2e 2017年8月11日
over_thehorizon 確か、イギリスだかから売り込みのあった多目的ランチャーを使ってチャフ/フレアと対潜用FAJの両方を撃てるようにする、的な話だったような
ふゅ〜りあす @tebasaki_s 2017年8月11日
まとめを更新しました。
スター⭐トウィンクル A.C. (🚀𝖭𝖢𝖢𝟣𝟩𝟣𝟢𝗁𝗁𝟤) @AnamesonCraft 2017年8月11日
(TдT)統合マストと称する事実上のオベリスクがどうにもカッコ悪くて嫌だよう。
ふゅ〜りあす @tebasaki_s 2017年8月11日
まとめを更新しました。
ふゅ〜りあす @tebasaki_s 2017年8月11日
まとめを更新しました。
両棲装〇戦闘車太郎 @d2N5Q4GciZtsa2e 2017年8月12日
この言い回し、つぅたぁめぇ!? 生きてた上にtwitterやってたのか。 しかし30DXで「いしかり」型の機関構成が復活と聞いて、個人的には割とテンションダウン
hilowmix @hilowmix 2017年8月12日
はつゆき型以来の、ひさびさに思い切った設計じゃないかしら。
オパ ビニアmk2(`・ω・´ @osanshouo1115 2017年8月13日
掃海とミサイル艇要素は、次のトリマランの船でやることにしたのかな?
Milkyway.mrs @nakajun256 2017年8月13日
ふむふむ。あきづきとかによくついてたバウソナーは廃止するのか。
両棲装〇戦闘車太郎 @d2N5Q4GciZtsa2e 2017年8月13日
osanshouo1115 掃海→UUV/USVで実施、ミサイル艇→SSM積んでる。 ちゃんとその辺も組込み済みだよ
ふゅ〜りあす @tebasaki_s 2017年8月14日
まとめを更新しました。
両棲装〇戦闘車太郎 @d2N5Q4GciZtsa2e 2017年9月3日
マスカープレリ周りの艤装品についてはMT30からの抽気だけでは艦の遮音性能を満足できない可能性が高いことから、いっそ三菱重工のMALSを組み込んで推進抵抗低減を兼ねた構成にするかも知れない
