【DIY】トイレのリモコンのボタン修理

トイレのリモコンの反応しなくなった特定ボタンを簡易修理した話。
20
Hiroyuki KAWAKITA @kawanky

トイレのリモコンを簡易修理した話。TOTOウォシュレットCES986型の付属リモコンで、上部に上から押す「流す」ボタンが2つ(大と小)がついているのだが、この2つとも反応しなくなってしまった。それ以外のボタンや機能は動くため、まあ大した問題ではないだろうと思っていたのだが… pic.twitter.com/eVFqWE9FMT

2017-10-22 23:02:49
拡大
Hiroyuki KAWAKITA @kawanky

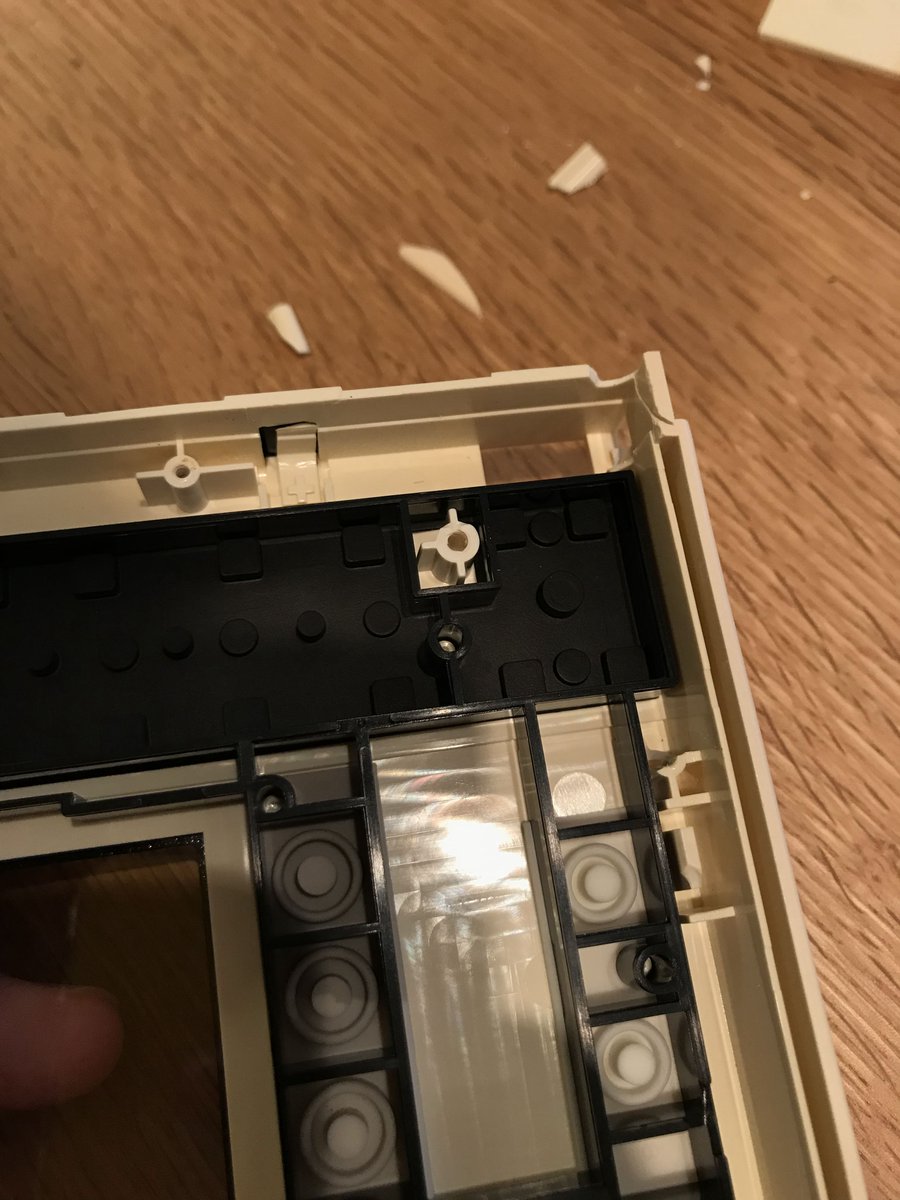

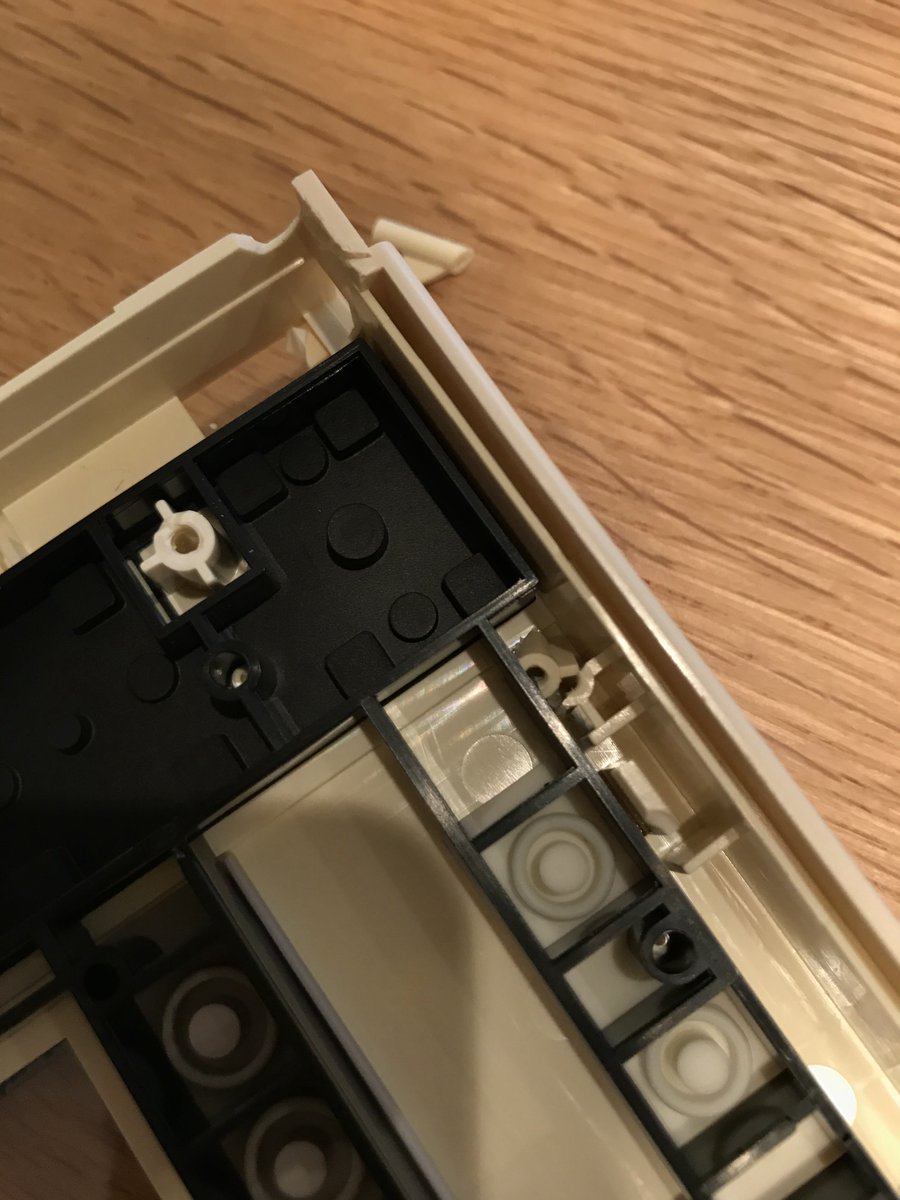

分解していくと…、そんなに力をかけたつもりもないのにプラスチックの筐体が次々と損壊していく。 pic.twitter.com/xuq1FF38yj

2017-10-22 23:03:31
拡大
拡大
拡大
拡大
Hiroyuki KAWAKITA @kawanky

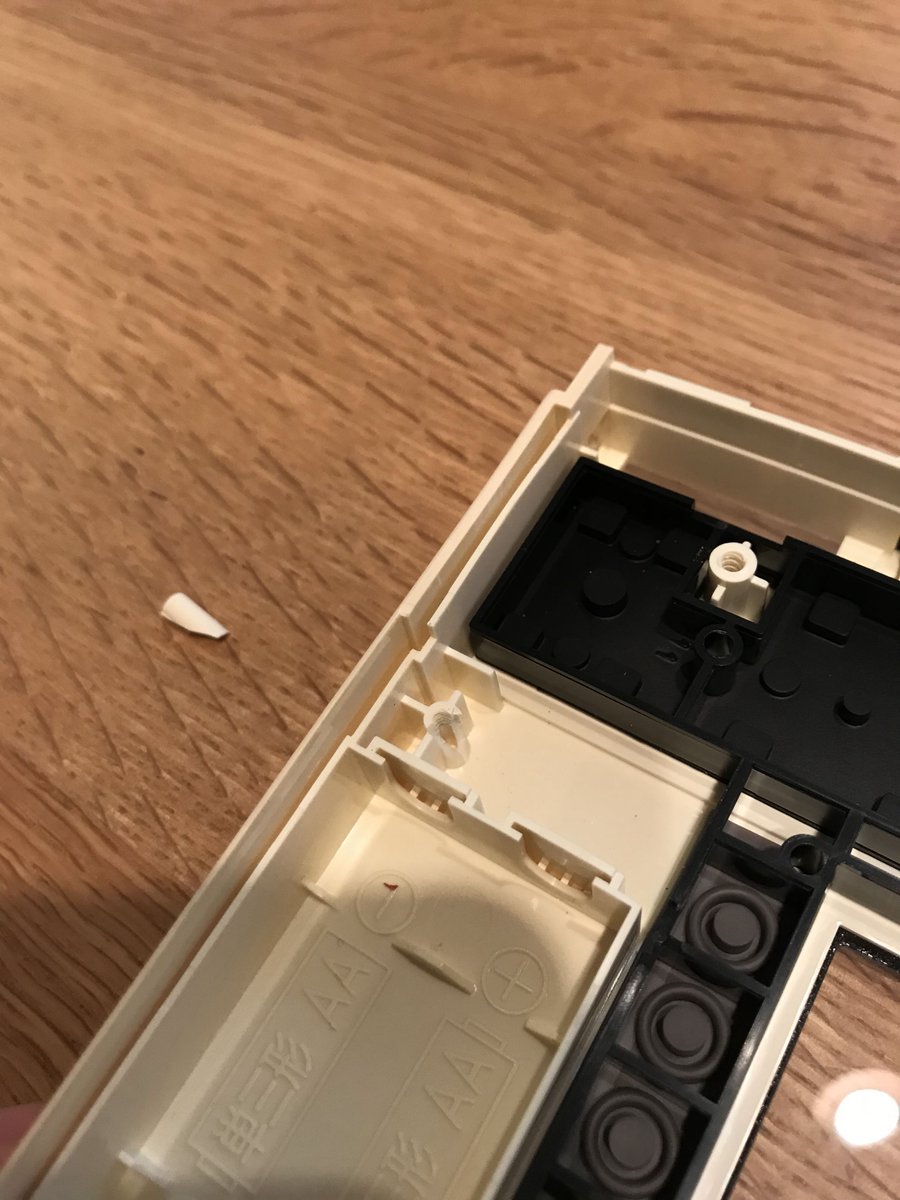

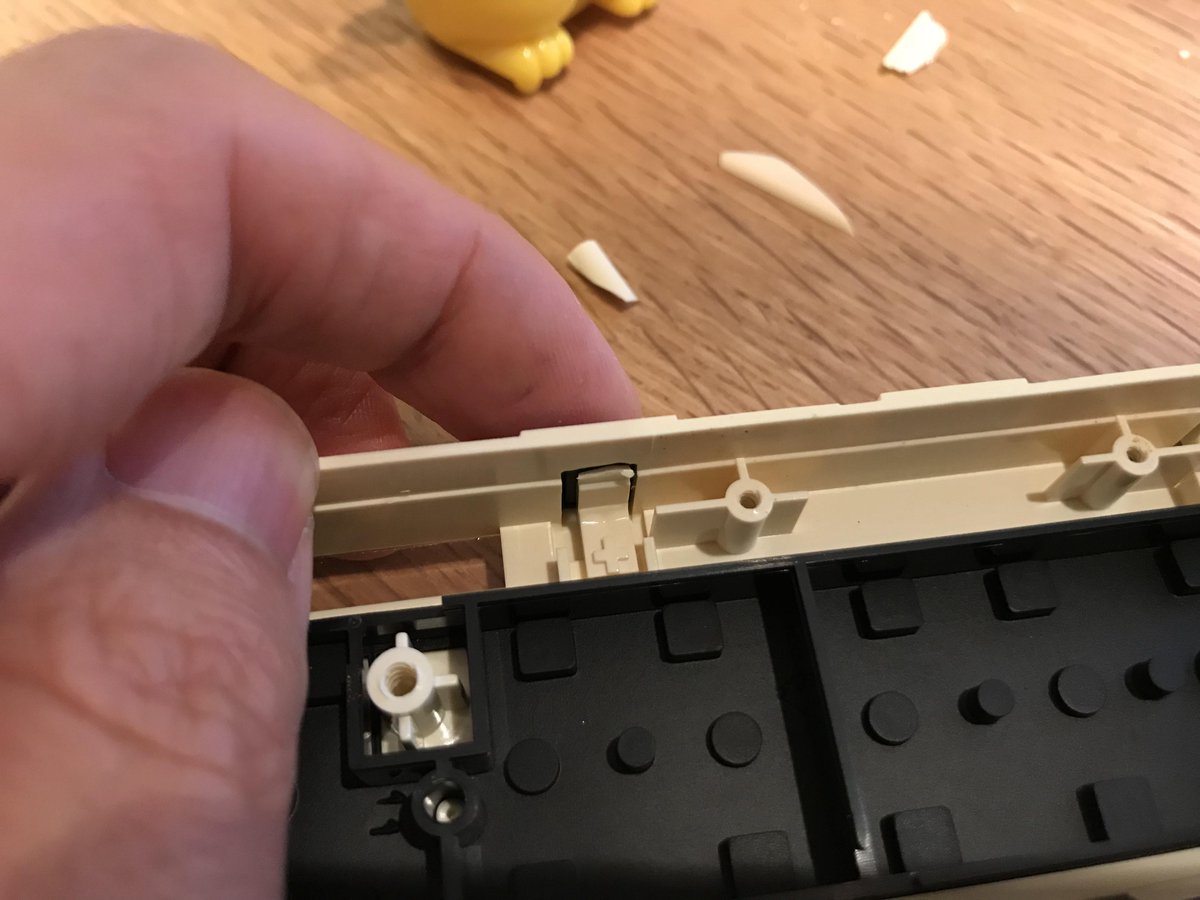

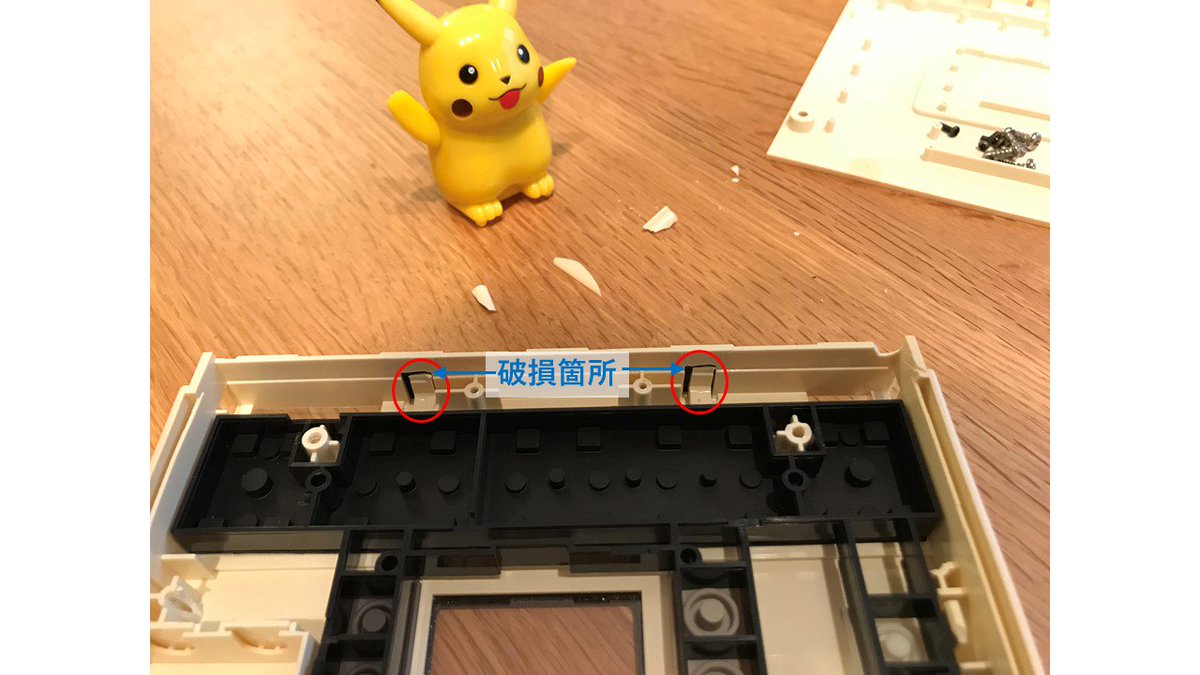

ここか…。2つのボタンは上からの押し込みをL字状になったプラスチック(筐体の一部)により水平の動きに変えて、基板上のタクトスイッチを押す仕組みになっていた。だが、そのL字プラスチックの根元の部分がどちらも破損している。 pic.twitter.com/JxeqvxosWB

2017-10-22 23:04:05
拡大
拡大
Hiroyuki KAWAKITA @kawanky

分解して明らかだったが、その原因は明らかに、プラスチックの劣化にある。通常使用におけるプラスチックの劣化は仕方ないと考えれば、「流す」ボタンのような大事な機構部として利用する設計センスはどうかと思う。

2017-10-22 23:04:21
Hiroyuki KAWAKITA @kawanky

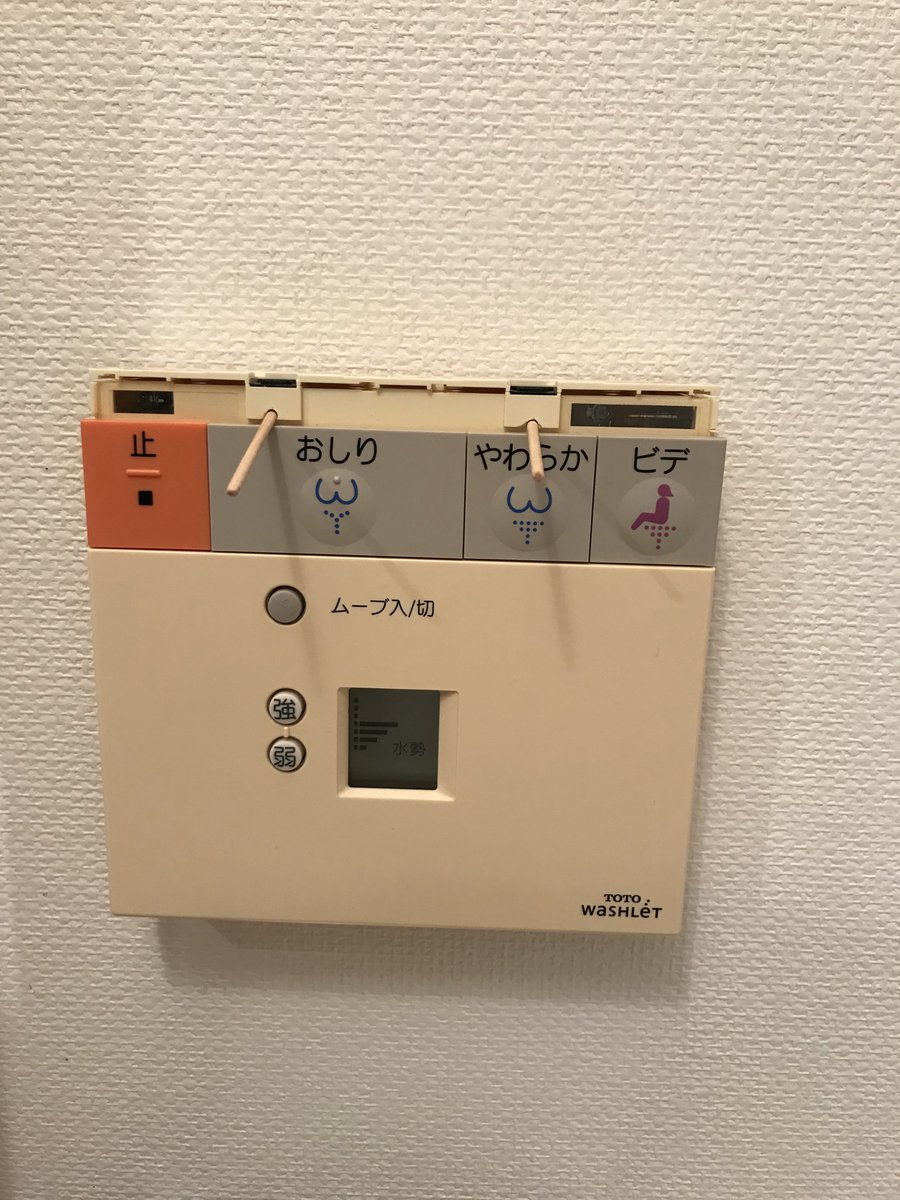

タクトスイッチをダイレクトで押せるようにプラスチック筐体前面にドリルで穴を開け、爪楊枝をぶっさして完成。流したいときに、この楊枝を差し入れればいいのだが…妻から「こんな使いにくいのダメ」と一蹴。仕方なしに、楊枝に服のボタンをつけてなんとかごまかした。 pic.twitter.com/GmBFFmWvaC

2017-10-22 23:04:43
拡大
拡大
ここからは続報(約2年後)
Hiroyuki KAWAKITA @kawanky

2年前のトイレのリモコンを直したツイートにレスがあったことをきっかけに、修理箇所も老朽劣化してきたのでさらに修理してみた。この後の数ツイートでその記録を残す。 (前回のまとめ↓…後で今回のツイートも追加するけど) togetter.com/li/1163671

2019-06-16 10:43:12
Hiroyuki KAWAKITA @kawanky

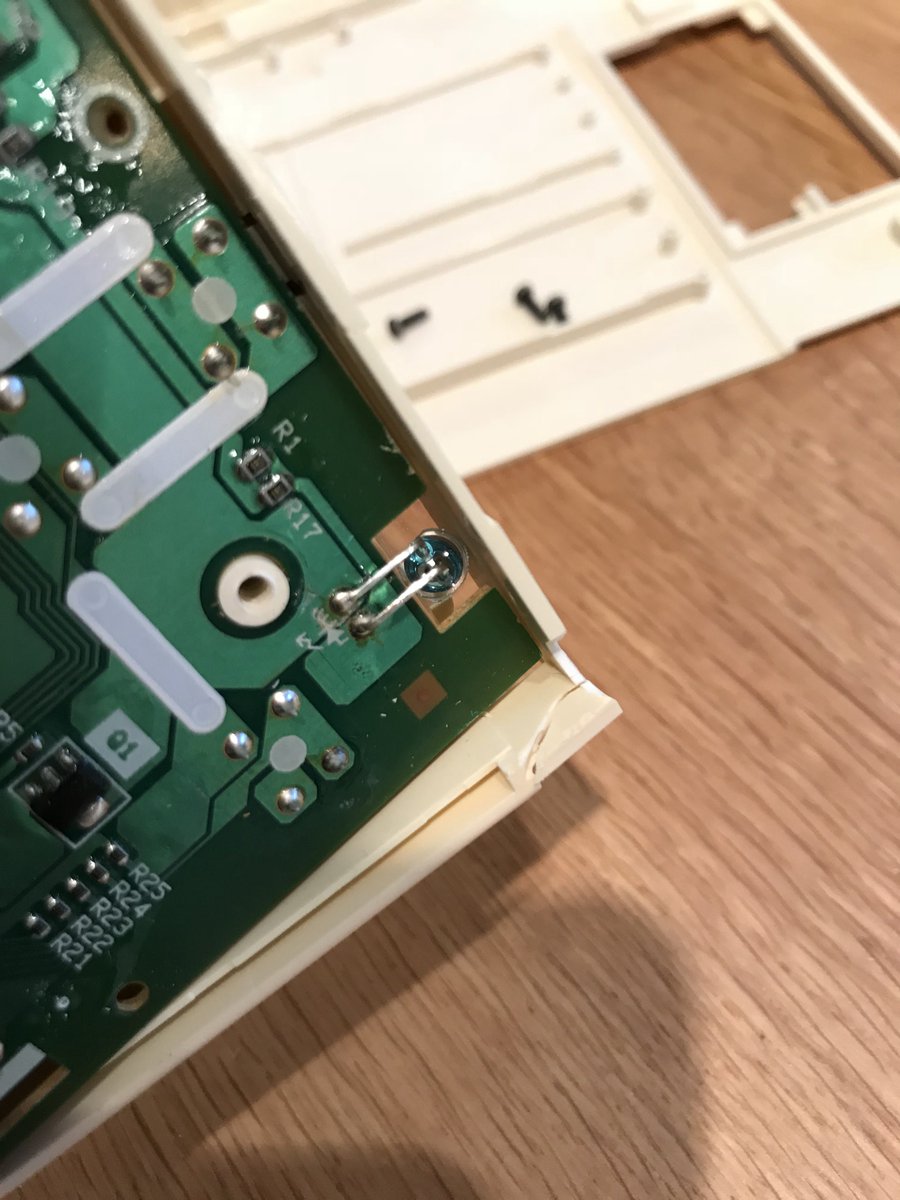

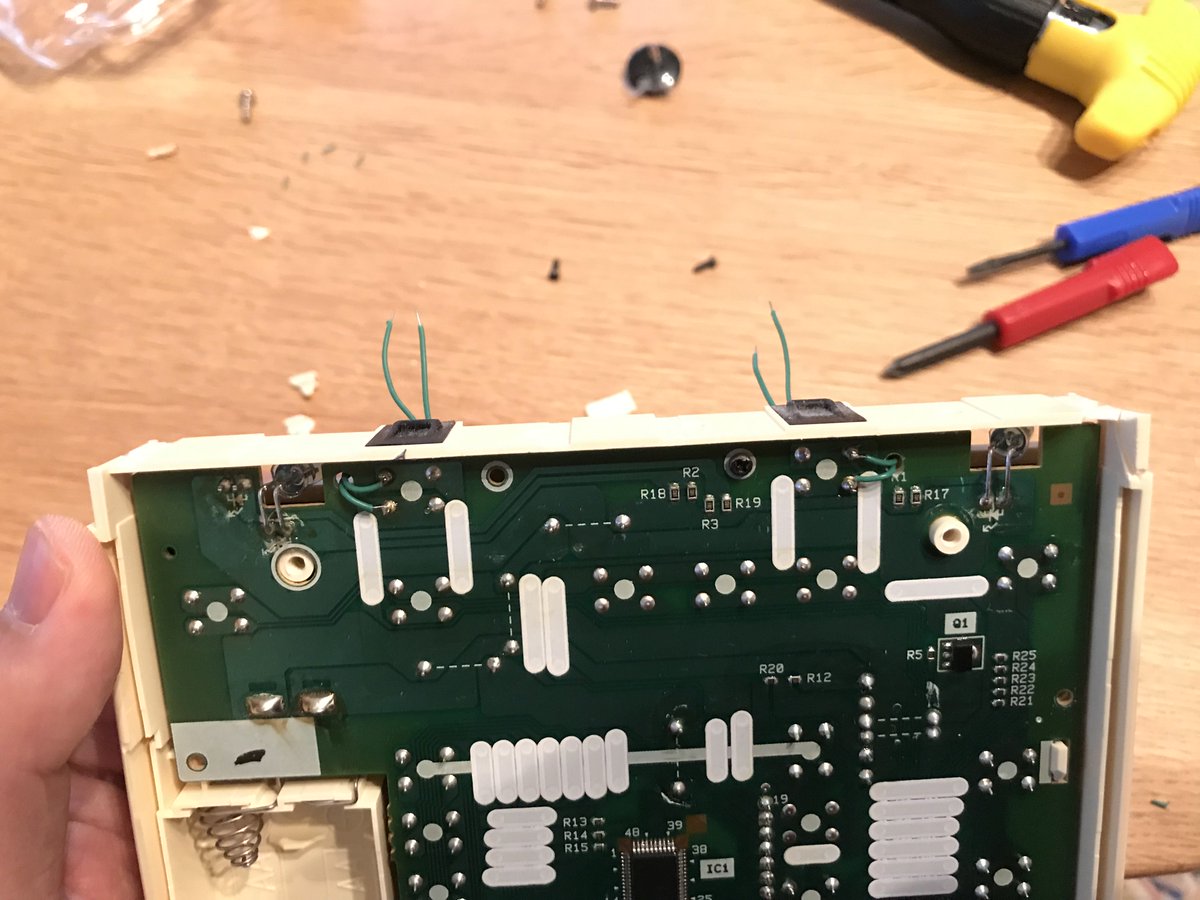

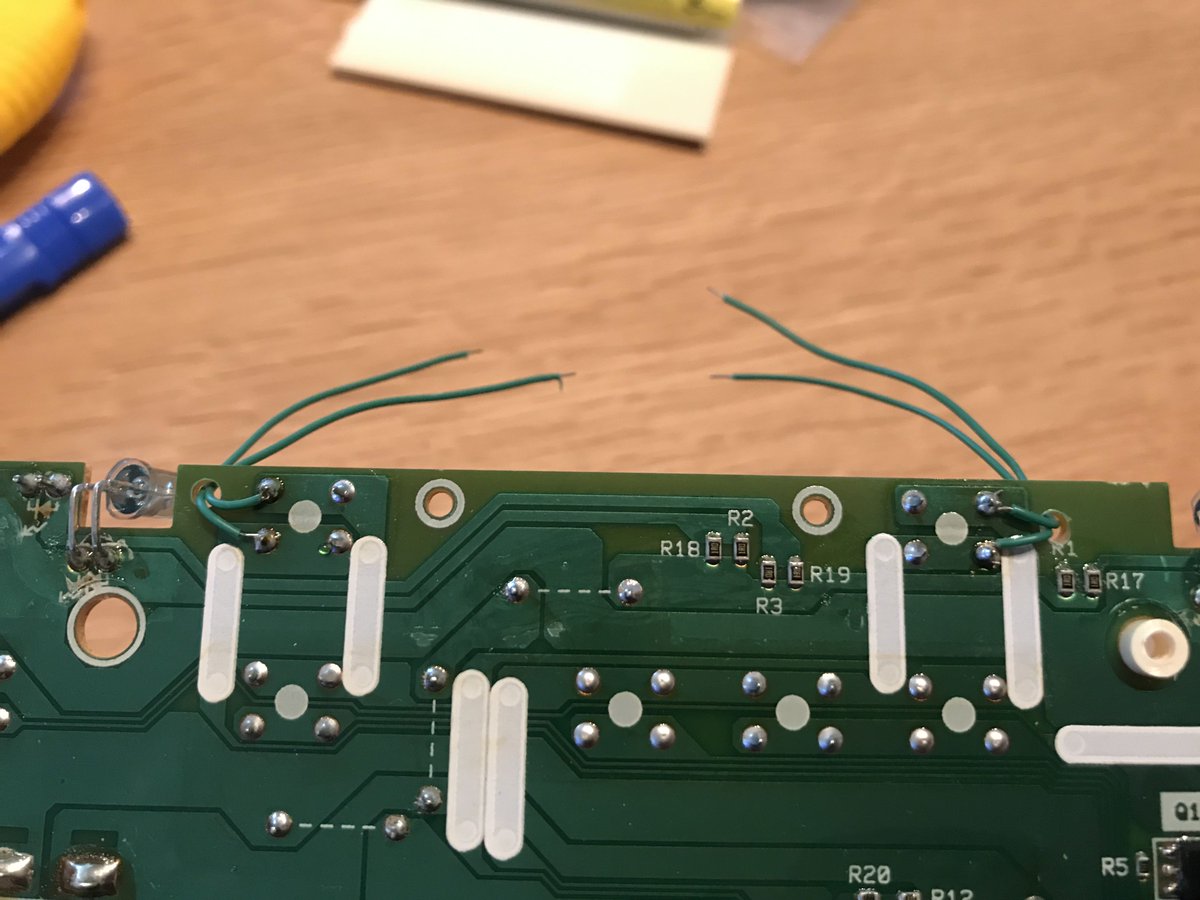

前回は機能しなくなった大小ボタンを外して、楊枝を使って基板上のタクトスイッチに直接アクセスする方法だったが、今回は修理方針はtogetterでコメントもいただいたように、電気的にスイッチをブリッジする方法を採用した。まず、スイッチ背面からビニール線を表に出す。基板にも2.5mmの穴を開けた。 pic.twitter.com/kqnYaBCtWn

2019-06-16 10:44:42
拡大
拡大
拡大
拡大
Hiroyuki KAWAKITA @kawanky

前回楊枝を通すために開けた穴を利用して表に出す。ビニール線の先端を短絡すれば水が流れる…ので、これで機能としては完成なのだが、さすがに娘にも「ちょー大変だったよ」と怒られたので、ちゃんとボタンを付けることにする。 pic.twitter.com/5Gs8nA97VK

2019-06-16 10:45:52
拡大
拡大
Hiroyuki KAWAKITA @kawanky

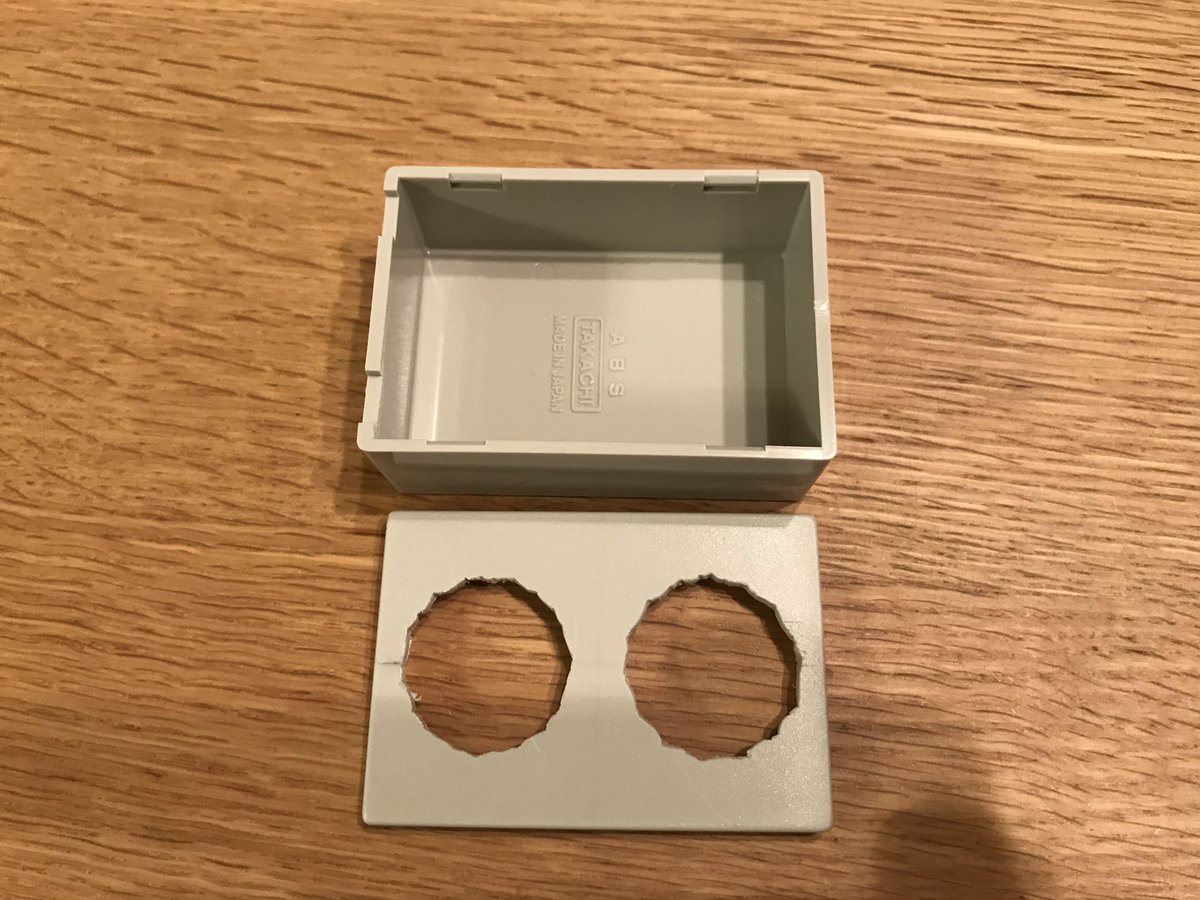

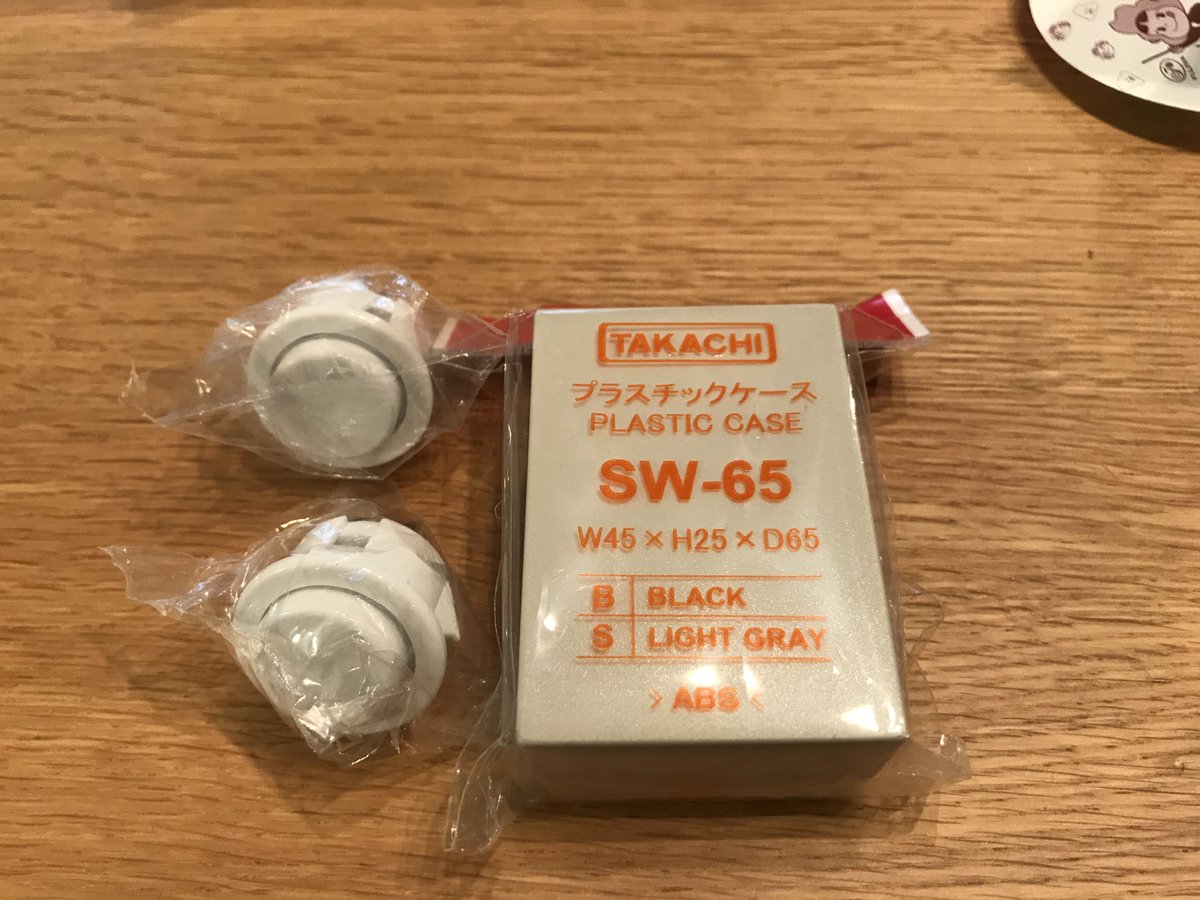

ケースとスイッチを買ってきて(計620円)、ケースの蓋に穴を開ける。ABS樹脂のケースがしっかり作られていて(それはそれでありがたいのだけど)、穴開け作業がかなりの力仕事だった。うちに最大6.5mmドリルと金やすりくらいしかちょうどいい工具がなかったからだけど。 pic.twitter.com/rNjlDA0EIX

2019-06-16 10:46:46
拡大
拡大
拡大
拡大
Hiroyuki KAWAKITA @kawanky

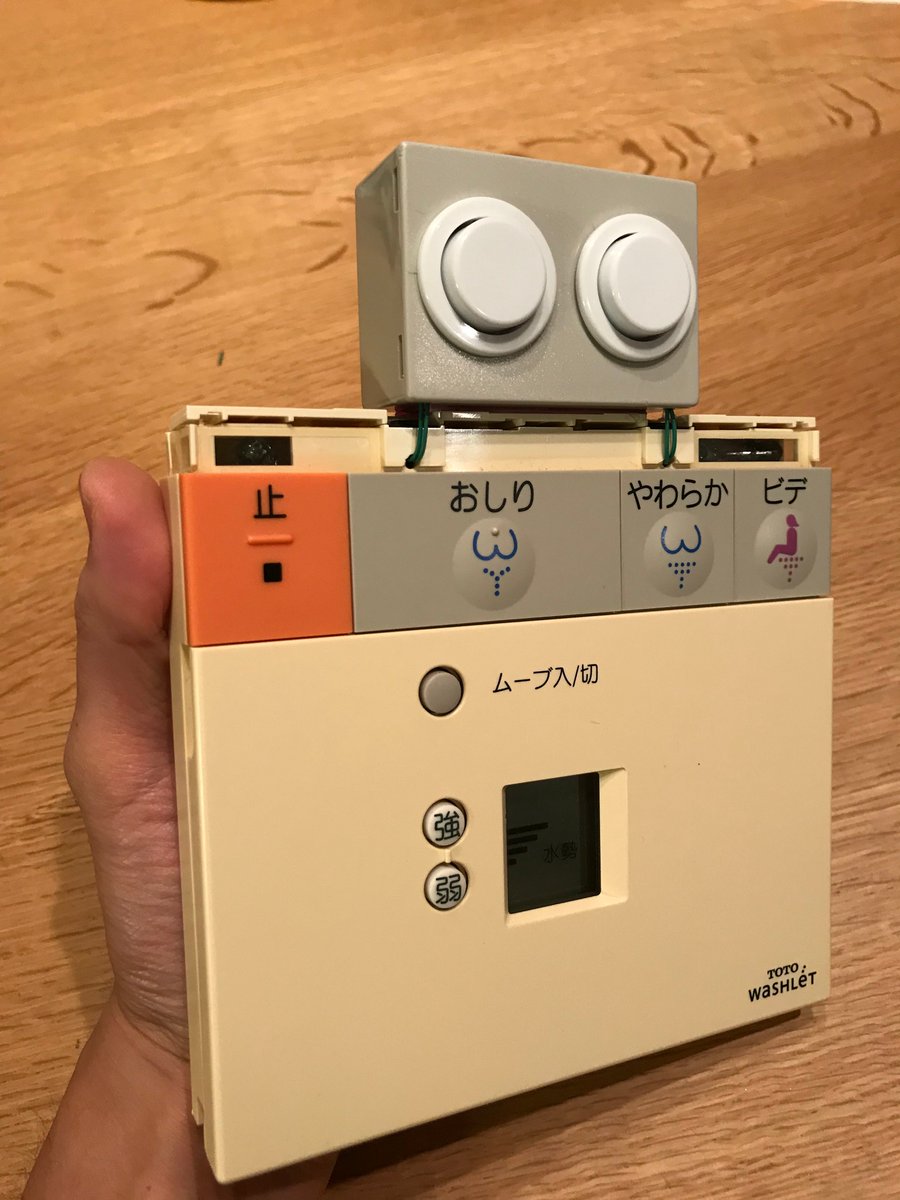

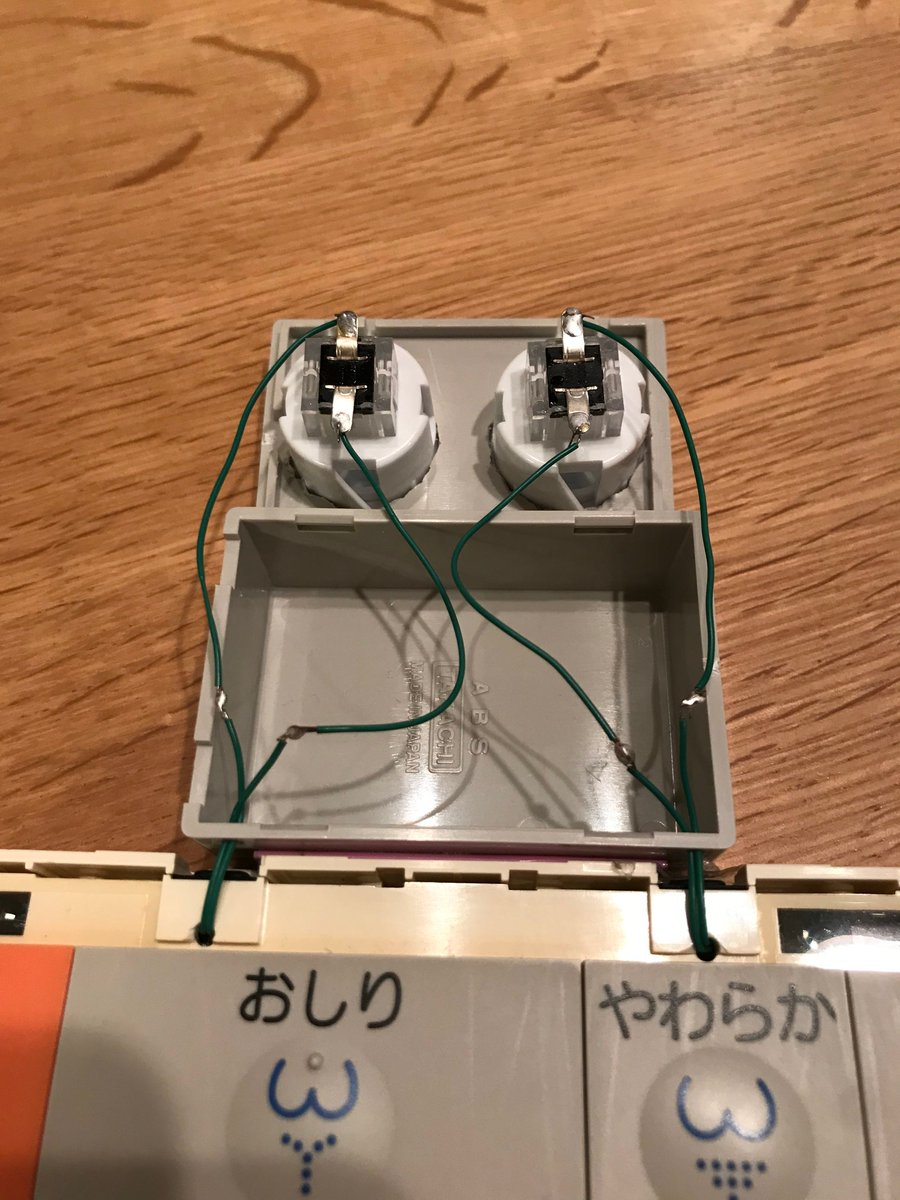

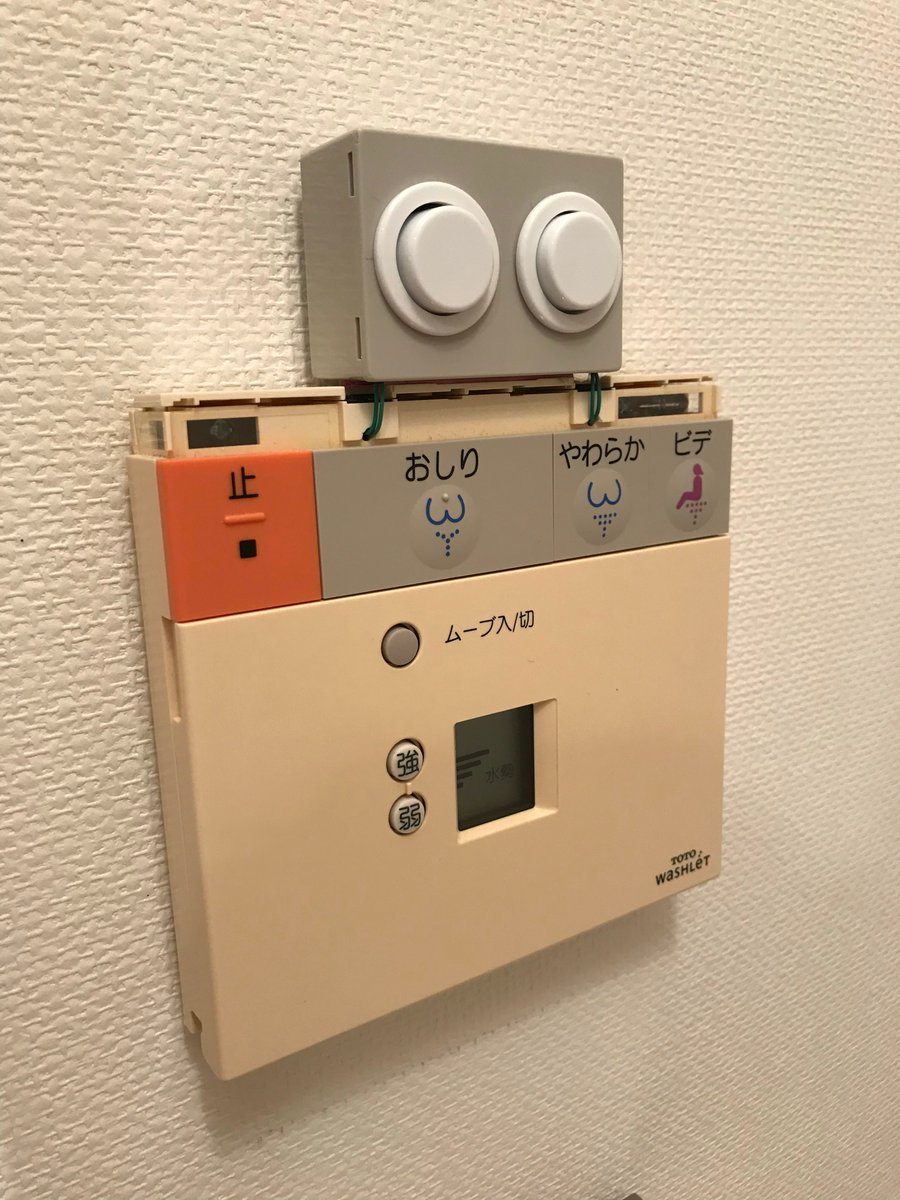

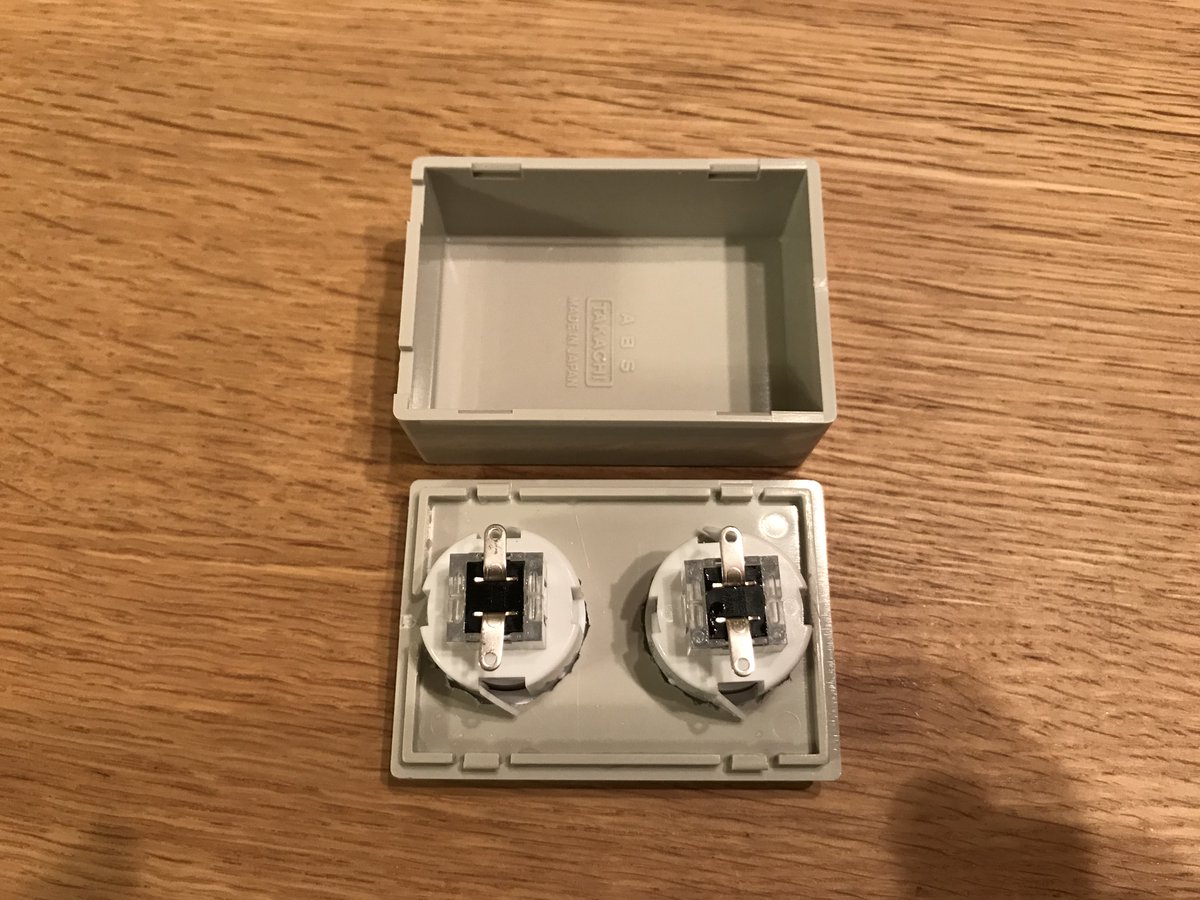

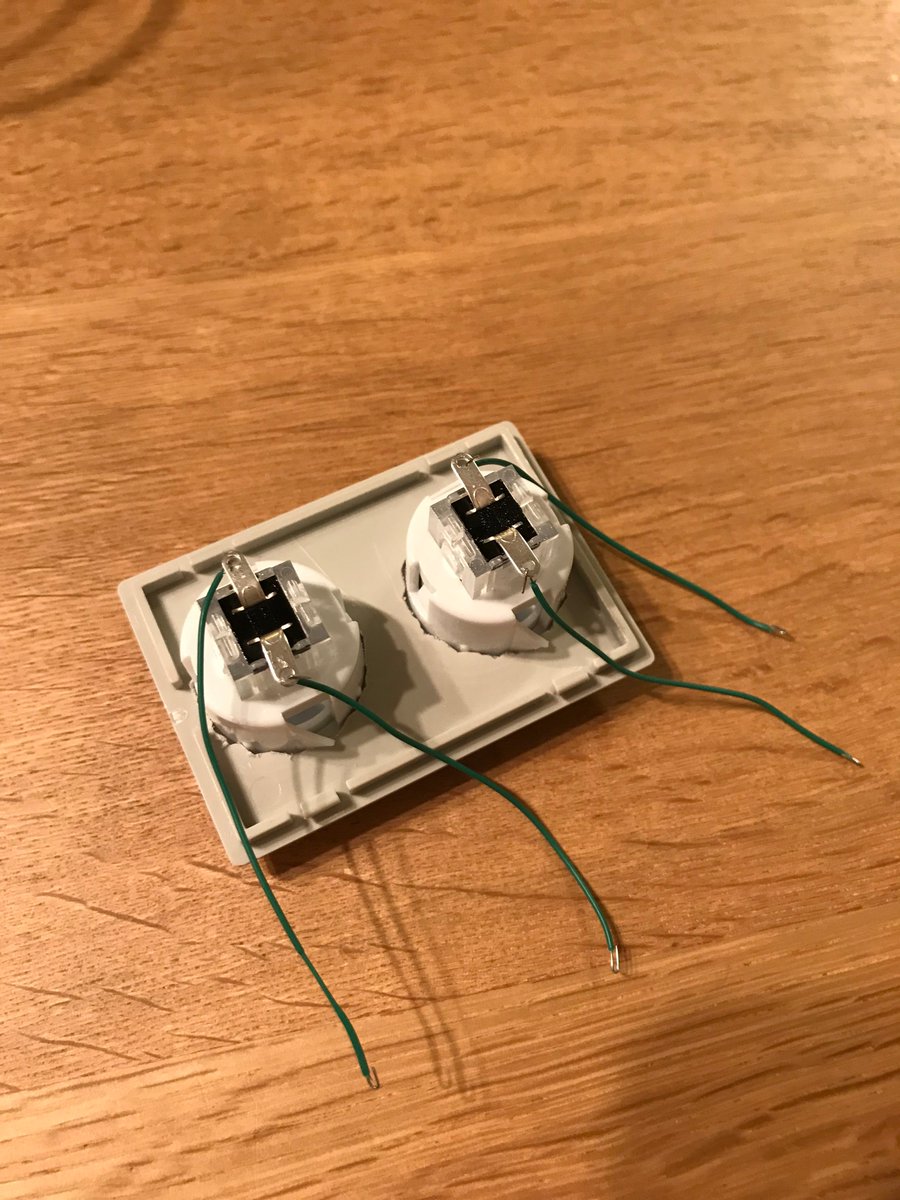

後は電気的につないで完成。見た目はともかく、機能は評判がよいものができた。ボタンBOXは配線を延ばせば使いやすい位置に配置することもできるし、ゲームコントローラー風にすることも可能(が、その野望は妻に却下された)。そんな拡張性というか、「技術のデザイン性」を確保できたのが良かった。 pic.twitter.com/Sf6s5kuMLt

2019-06-16 10:49:09
拡大
拡大
拡大
拡大

コメント

Hiroyuki KAWAKITA @kawanky 2017年10月23日
すみません、手元にちょうどいい部品なかったけど、雨降ってるし、やっつけました。楊枝はいいとしても、ボタン部分は3Dプリンターでそれっぽく作ればカッコいいと思います。うちにはないけど。
7
ちょちょまる @sakuya_little 2017年10月23日
kawanky コストを抑えて要件を満たしたいい修理だと思いますよ。ただ爪楊枝は異次元の発想でした。
6
亜山 雪 @ayamasets 2017年10月24日
可塑剤がアンモニアに負けたのか、あるいは逆に塩素系の洗剤の塩素に負けたのか。
6
masano_yutaka @masano_yutaka 2017年10月24日
外装のボタンを押せば、内装のタクトスイッチが動く仕組み としては1番簡単で手間も金もかからないからなぁ。 これが嫌ならカバー全部取っ払って直接スイッチ押すのが「動作の仕組み」を教えられる分まともかも。
2
RXF-91 @rxf_91 2017年10月24日
でもまあスイッチに脆化するプラ使うのはいかんよなあ、こう言う所は金属にしないと
5
yuki🌾㊗️5さい🎉⚔ @yuki_obana 2017年10月24日
光劣化は滅多にないだろうと考えると普通の酸化なんだろうけど5年かそんなもんで劣化するって相当だよなぁ…(´・ω・`)外装プラパーツとか5年ごとにただで送りつけてくれるサービスあるといいかなぁ…
4
ARENA @Arenacyan 2017年10月24日
スイッチをバイパスして他のスイッチを付けるのが手っ取り早いかなぁ
5
Hiroyuki KAWAKITA @kawanky 2017年10月24日
Arenacyan おお。たしかにその手がありましたね…恥ずかしながら気づかなかった。
0
K.Yanagisawa @K_Yana47 2017年10月25日
ボタンを押すことになるので間違ってない。
2
ち~の。@Paris Brest Paris G104 @cappuccinof6 2017年10月25日
自分なら100均の電卓でも貼り付けて、、、もしくは、3極トグルスイッチかなぁ。
3
Hiroyuki KAWAKITA @kawanky 2019年6月16日
Arenacyan 今回ご指摘の方法で修理し、まとめを更新しました。ありがとうございました。
1
