電気工事業者が絶句する恐ろしい配線がこちら「タコ足どころじゃない、家系図」「レガシープログラム(物理)」

マニアな人は嬉しいのかな?キツイのかな?
55
にかいどう@機械生物図鑑 @uran120

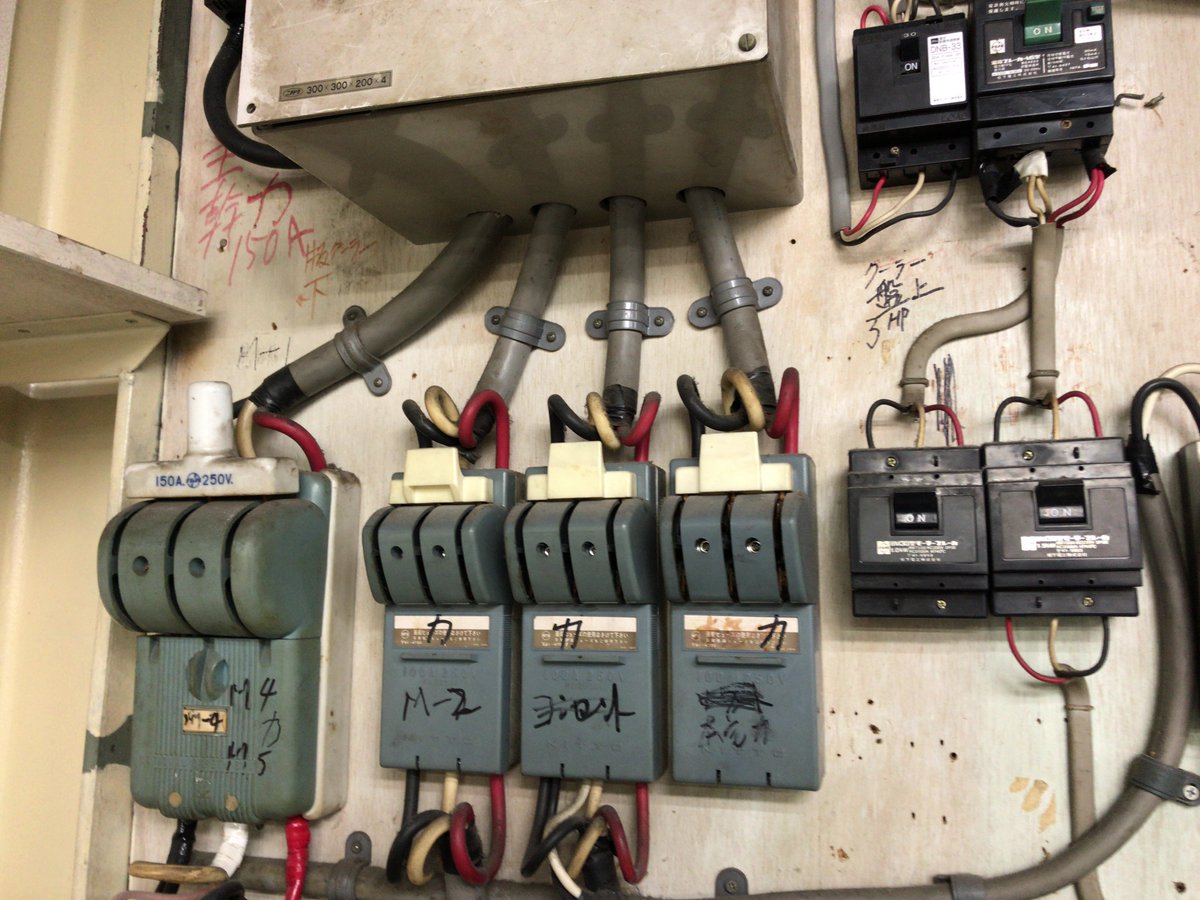

会社に電気工事業者の方が来てた。 んで、部屋の配線を見て「うわっ、そういう事か・・・」と言っていたが、どういう事か聞けなかった。 とりあえず美しくないのはわかる。 pic.twitter.com/H8KrCNNjgx

2017-12-26 12:08:10
拡大
あむろずきんミ>. <ミ年末! @amuro1111

まさにパスタ配線…気絶しそう(;´Д`)

2017-12-27 21:59:19
△あきT▽ @akiaknp

前任者からの引き継ぎで、 「とんでもないからきっと驚くぞ」 的なことをいわれてた のかな。 twitter.com/uran120/status…

2017-12-26 22:35:15
ホラえもん @horaemom

@uran120 脱出ゲームや爆弾解除ゲームでこういうの見たことありますねぇ・・

2017-12-27 10:04:38
Briareos@残弾数はいつも────── @briareos

めっさ古い建屋だと、こんな複雑な配線になりかけのとこは、まれに見るような>RT

2017-12-27 21:05:07

ここがヤバイ

単品でもなかなか厄介なのに…こわい。

TOM-WR@バケツ欠乏症 @TOM_WR4649

@uran120 追加工事を何度も行なってるのですね。主幹の二次配線から渡り線をやってる所は電流容量が足りない可能性もあるので危ないですね。後、主幹がいくつかあるのでその下の開閉器がどれだか分からないのも問題ですね。更に漏電ブレーカが殆ど噛んでない配線ばかりのも問題ですね。

2017-12-26 19:18:33
にかいどう@機械生物図鑑 @uran120

@TOM_WR4649 数十年に渡って増築が繰り返され、資料も何も残ってないらしく、何が何やらな状態らしいです。電気業者さんもうなってました。

2017-12-26 21:00:49
TOM-WR@バケツ欠乏症 @TOM_WR4649

@uran120 主幹のCKSは最低でも40年以上前の代物です。 写真の真ん中と奥のELBは新しい方ですが、手前のELBとMCBも30年前のですから分かります。 配電盤を設置して整理するにもこの増設ぷりでは電気屋さんも頭抱えるのは仕方ないですねw

2017-12-27 00:42:41
まず、古い
そねみ @ARTsak

@uran120 古いと言う奴でしょうね

2017-12-26 12:10:54
にかいどう@機械生物図鑑 @uran120

@ARTsak ナショナルの古いロゴとかついてるんで、結構な年代ものなんでしょうね~。 pic.twitter.com/kfSiba2iEe

2017-12-26 12:19:36
拡大
7L3KPX @7L3KPX

@uran120 @ARTsak レトロな感じも魅力的ですが 私が依頼を受けたら、ダッシュで逃げます これはこれで残して、別途分電板の設置をお勧め致します

2017-12-26 19:15:40
にかいどう@機械生物図鑑 @uran120

@7L3KPX @ARTsak しかも増改築を繰り返して天井も複雑というオマケ付きですw

2017-12-26 21:01:39
ばくだん @sms_tegetthoff

@uran120 レガシープログラム(物理)

2017-12-27 16:37:38
全体的にややこしい
ハンゾーパパ@ティアで釣り三昧 @AsceIsAlive2010

@uran120 これはすごい状況ですね。 おそらく「各機器が正常に遮断動作を行えるかどうか」を確認することすら困難かと思います。特にブレード型開閉器はヒューズによる保護ですので、きちんと3本とも同時に遮断できません。 数年で建て替えるなら良いですが、長期使用するなら分電盤の設置をご検討ください。

2017-12-26 13:25:50
にかいどう@機械生物図鑑 @uran120

@AsceIsAlive2010 やっぱ酷いんですね(^_^;) 素人目にみてもダイナミック施工に感じます。 電気工事の方が天井とか開けてたので、なにかしら改善するものと思われます。

2017-12-26 14:05:39
ハンゾーパパ@ティアで釣り三昧 @AsceIsAlive2010

@uran120 ですね。 手が届き、見える壁面ですらこんな状況ですので、天井内は推して知るべしです。 ほとんどのケーブルが天井の下地に乗って… 天井の下地は天井ボードの荷重を受け止める物であり、ケーブルの荷重は考慮されておりません。 施設管理責任者は、次回、電気屋さんと共に天井内を見るべきですね。

2017-12-26 14:11:54
Mumei @NL774

@uran120 ☑️一目でどれが本物の主幹なのか分からない=ブレーカー容量が分からない ☑️負荷がどのように接続されてるか分からない=要調査 ☑️出入り口の上にむき出しブレーカー=施工違反に近い ☑️分電盤がない ざっとこんなところでしょうか。

2017-12-27 10:07:56
詳細は…?

資料とかはないそうなので、今見えるものが全てです。

みぎー ☭🔞 @miginco123

@uran120 きれいじゃないけど書いてあるのでマシ。

2017-12-26 15:02:12
にかいどう@機械生物図鑑 @uran120

@miginco123 もうちょっと丁寧に書いて欲しいですが、あるだけマシですねw

2017-12-26 15:24:03
残りを読む(19)

コメント

yuki🌾㊗️7さい🎉⚔ @yuki_obana 2017年12月27日
スクラップアンドビルド方式で…(´・ω・`)
1
okwae @okwae858 2017年12月28日
平安貴族みたいな家系図してんな
12
トリニガス @torini311 2017年12月28日
古い工場や商業施設に強制改修させるような法令は無いのかな? あと民家だと法規制や行政介入困難でさらに地獄。デタラメ増改築繰り返してるボロ古民家なんかいつ火事になってもおかしくない...
7
kazoonx(かずーえぬえっくす) @kazoonrx 2017年12月28日
工場かなんかで、操業を長期間止めないと配線を整理できないから、追加を重ねてこんな状況になってるのだろう。
3
tsuachiya @tsuachiya1 2017年12月28日
古民家カフェでテキストでしか見た事の無いがいし引きの配線を見て感動した事が。
2
yotiyoti @yoti4423yoti 2017年12月28日
古いビルとかこんなの普通にあるから特にヤバイわあとは感じなかったなあ。もっともそこで触るのは照明点検のためタイムスイッチぐらいなので、これを全部点検してくれとなったら「お断りします」だけど
0
CD @cleardice 2017年12月28日
動いてる間はいいけど一回トラブったらどこから手を付けていいか分からんやつだ・・・
0
blade0@オッ㌠_モ💉モ💉(未)💉 @blade0 2017年12月28日
操業時間外に落とせる限り全系統落として、一系統ずつ入れてチェックしていくと85%くらいは分かるようになる奴。残りの15%は難しいぞ?壁の中で廃止されてるとホントにわかんないから
7
三角頭 @JHBrennan 2017年12月28日
法的に規制して、無理にでも改善させるようにしないと漏電火災が減らない
4
赤間道岳 @m_akama 2017年12月28日
tsuachiya1 幼い頃、祖母の家にありましたが、何年か前墓参に行ったらケーブルになってました。流石に無理ですねえ(´・ω・`)
0
naozo- @naozomax 2017年12月28日
普段見てる発電所とか、昔からある工場からしたら全然綺麗やで。しかもメモ書きまであるからまだ良心的なほうだわ。ヨユーヨユー
3
naozo- @naozomax 2017年12月28日
まぁもし改修するとしたら事前に分電盤新設して、NFB-負荷側をスリーブで接続すればいいんじゃない。信号線じゃないなら大丈夫だろう。
2
風呂メタルP @hurometal 2017年12月29日
むき出しだから作業はしやすい部類と思う。
0
KFA@日々SANチェック @jh3kfa 2018年1月3日
うちの配線もかなり古いからな、流石に分電盤は交換したが、前のはヒューズだった
0
Nicholai MARO @MAROCKs 2018年1月3日
毎度の回路増設工事のときに、元を断しちゃイカン!ってお客様側の要望があるんだろうね。断して良いのだったら、まだ回路が少ない早い段階で、分電盤に交換設置していたでしょう。将来の回路増設を見越して内部に空きのあるサイズの分電盤を設置すれば、主幹をOFFせずに回路増設も容易にできるし。
1
Nicholai MARO @MAROCKs 2018年1月3日
「タコ足」との表現は「当たっていない」と思う。これをタコ足というのなら、扉を閉じていれば綺麗に見える分電盤だって回路的には「タコ足」だからね。
2
BUNTEN @bunten 2018年1月3日
他の業者に頼んだけどみんなビビって逃げ出すんですよどうしてなのかわかりませんが。→では現場拝見→「うわっ、そういう事か・・・」、だと思う。(^_^;)
1
