CentSDRキット組み立てレポートまとめ

SDR受信機CentSDRキットの設計製作。キット組み立てやその後のレポートをまとめました。キット配布はこちら→ https://ttrf.tk/kit/centsdr/
2
TT@北海道 @edy555
ワンボードSDR CentSDRを試作中です tmblr.co/ZttBzt2OYswbl
TT@北海道 @edy555

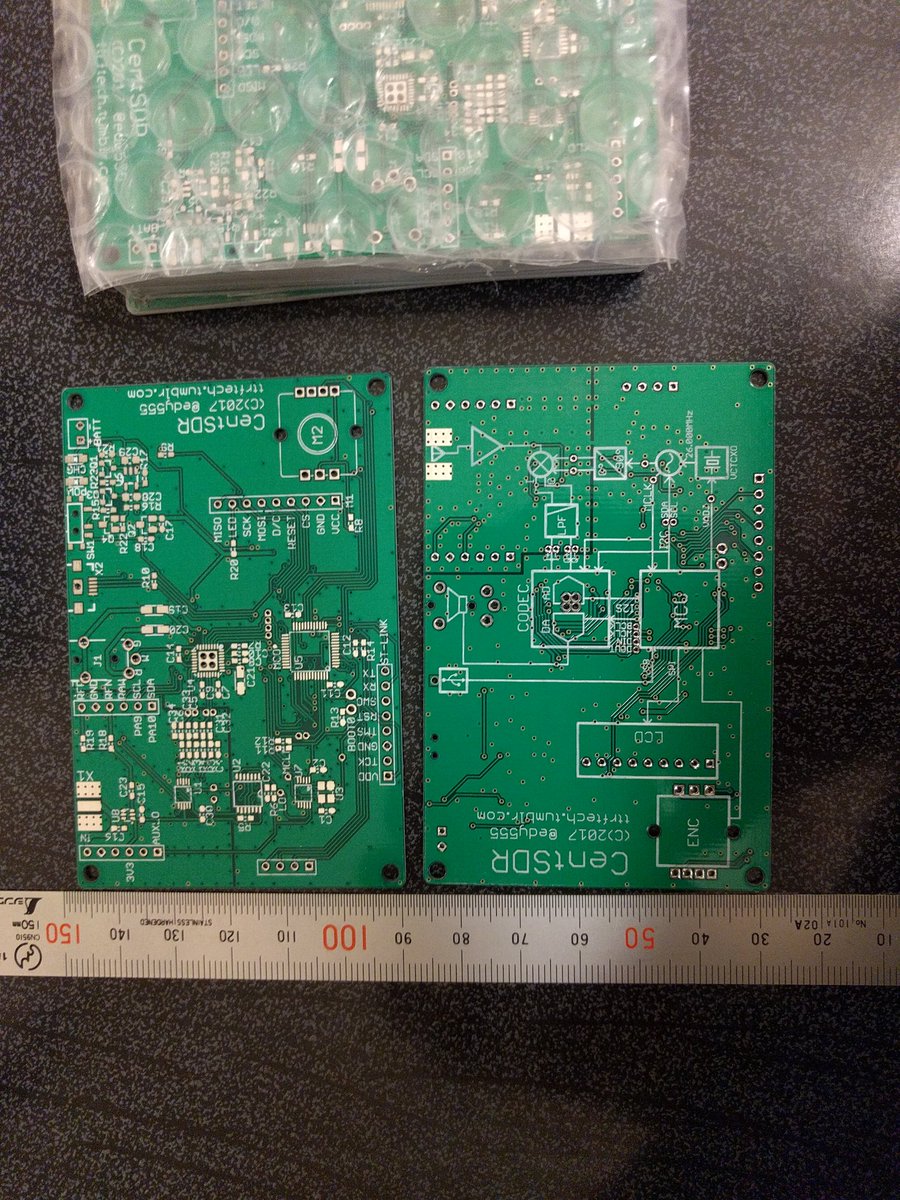

elecrowより基板を受領。7/24発注、29出荷、8/7到着。14枚。 pic.twitter.com/IIfEitFkpc
拡大
TT@北海道 @edy555

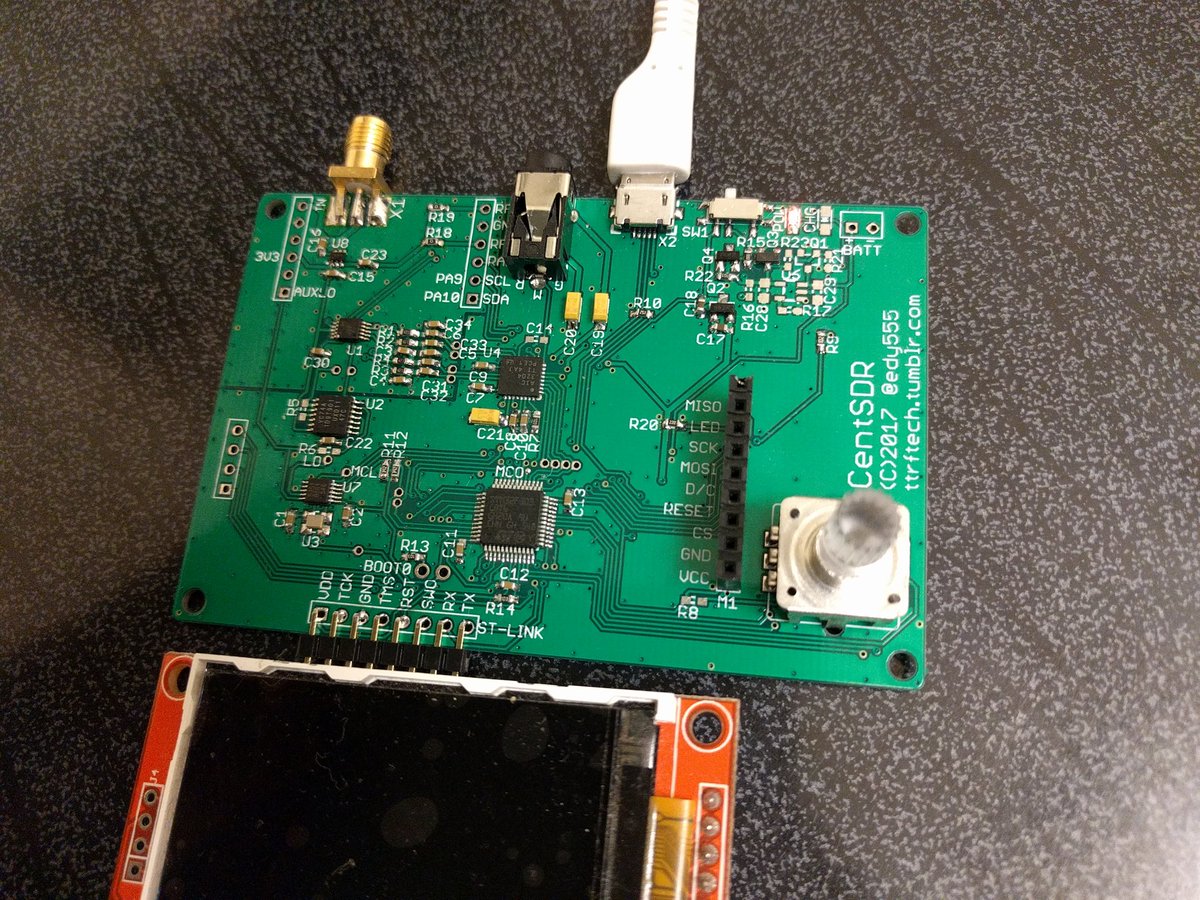

コードを流用して受信機として動作するようになった。あとは画面とスイッチ。 pic.twitter.com/E6NDqOY3mI
拡大
TT@北海道 @edy555
昨日はSPIを動作させるとI2Sが刺さる状態だったことを考えればかなり動くようになった。72MHzのCM4でもこのくらいは処理できる。残るはボタン操作。残骸だらけのコード整理が憂鬱。
TT@北海道 @edy555
基板が来たのでCentSDRを組み立ててみました tmblr.co/ZttBzt2OyFWRm
TT@北海道 @edy555
CentSDRの信号処理におけるDCオフセット補償 - TLV320AIC3204のDSPブロックは便利、そしてCMSIS DSPライブラリに要注意 tmblr.co/ZttBzt2QoXs_k
TT@北海道 @edy555
スペクトラムに加えて波形も表示するようにしてみた >CentSDR youtu.be/wo-SmL0ewLs
拡大
ぶんきゅう🍓またの名を卑弥太 @JL1VNQ
北海道からは雪の影響で荷物がなかなか届かないものなのかしら・・・
TT@北海道 @edy555
CentSDRにパワーメータを付けてみました tmblr.co/ZttBzt2U9WEzs
旅の途中 Leo @LeoGoto_SWL

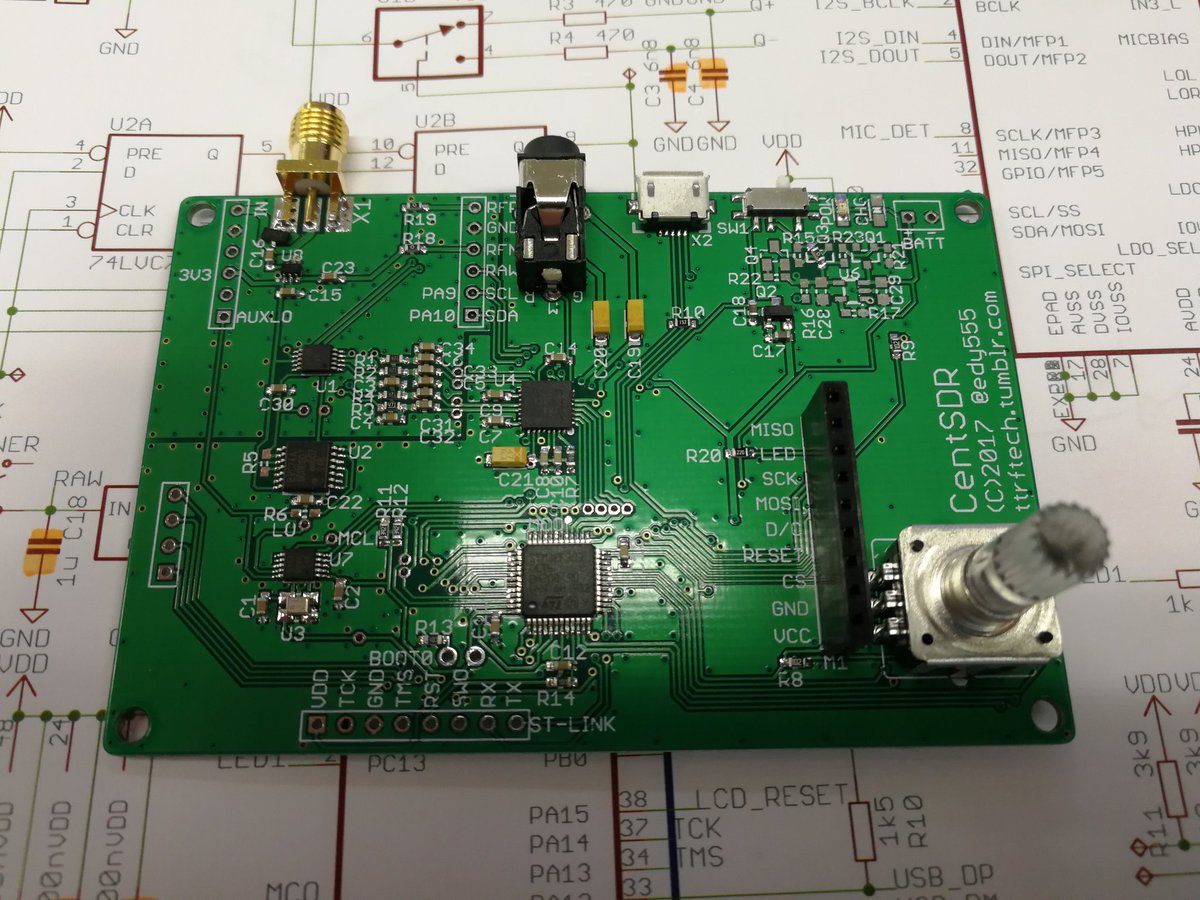

CentSDR kitが完成しましたが、ファームウェアをどうやって書き込もうか思案中 pic.twitter.com/1gmwmXCBCE
拡大
TT@北海道 @edy555
@LeoGoto_SWL もうできたんですか! バイナリ必要なら用意します。
旅の途中 Leo @LeoGoto_SWL
@edy555 STMLINK V2なら持っているので、HEXファイルがあれば焼けますか?
TT@北海道 @edy555
@LeoGoto_SWL 使うソフトウェアによって違うのですが、st-util+gdbならelf。st-link v2.1でD&Dなら.binです。STのWindowsのツールならhexの可能性もあるかもしれません。
旅の途中 Leo @LeoGoto_SWL
@edy555 Win版STM32 ST-LINK UtilityからST-LINK V2だと、BIN、HEX他に対応しているようです。あまり詳しくないので定かではありません。
旅の途中 Leo @LeoGoto_SWL
@edy555 ありがとうございます。 お手数をお掛けします。
旅の途中 Leo @LeoGoto_SWL
これから秋月電子へ行ってきます。
旅の途中 Leo @LeoGoto_SWL
STM32 Nucleo Board買って来た
pup @jg3pup
@LeoGoto_SWL そろそろ完成しましたか? 私も今日tt@北海道さんにお願いしました。 しっかり、ケースに入れようと図面をいただきましたが、どうなることやら。
残りを読む(462)

コメント

TT@北海道 @edy555 2018年1月24日
まとめを更新しました。
