バッテリーが劣化したWindows10タブレットのバッテリーを捨てて外部電源駆動のみのただのタッチパネルPCを作る。

タイトルの通り、 バッテリーが劣化したWindows10タブレットのバッテリーを捨てて、外部電源駆動のみのただのタッチパネルPCを作ったら色々と制約が解放された件。
バッテリーレス化 タブレットPC 車載PC やってみた
9805view 27コメント
77
ログインして広告を非表示にする
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-06 08:08:36

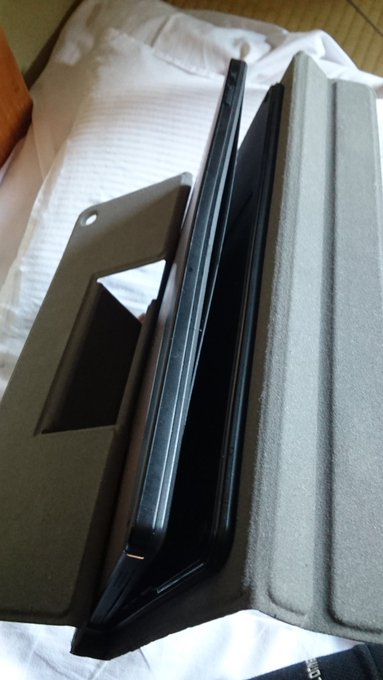

そしてサマチャン楽しんだ横でわかった難儀。車内での運用で車内固定して使っていたWindowsタブレットのバッテリーが劣化して膨らみ始める(ノД`) #nakarya_sc1 pic.twitter.com/Jx3xNylUlw
 拡大

購入から2年足らずで、電池劣化したが、常時車載していたこともあり、想定した寿命よりも短かったのが最大の理由なので
基本は自己責任

で、その後購入したお店に行って修理依頼を行ったのですが…。

なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-08 19:16:17
この間のタブレットは最終的に同型機を中古で購入したことで終了。購入した神戸まで出て、店員には「こんなに膨らむの始めてみたwww」と驚かれる。 twitter.com/mrv_nakarya/st…

Diginnos DG-D09IW2
 ⇒ Diginnos DG-D09IW2"S"

引き続き主役はDiginnos DG-D09IW2です。

なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-11 13:23:23
車載にして充電と高温でバッテリーパンパンになり中古同型機でお払いになっているwindows10タブレット。この際なのでバッテリーレス化してやろうと作業しているがうまく行かない。多分電源線が細過ぎて必要な電流がとれていないか…。 pic.twitter.com/bfRIRuVOau
 拡大
 拡大
 拡大

方法が書いていなかったので補足:2018.08.20

電池を取り除くと、本来のmicroUSB給電端子では起動しません。電池はほぼほぼ本体のバックアップ電源も兼ねています。

そうなると、本来の電池コネクタに電池を入れるのではなく、DCDCコンバータなどで電池と同じ電圧を電池コネクタに入れることで、

『電池で駆動している』とマザーボードに嘘ついていると考えてください。

このあたりのやり方を実践されている記事は頑張って探すと出てくる場合が多いです。基本機種違いなので、これ!というのはありませんが、私自身いろいろな記事を参考にしながら作業を行っていました。

用意したのは、

みんな大好き秋月電子のDCDCコンバータ。
みんな大好きAmonのケーブル。

なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-11 14:36:37
現時点で分かっていること。 バッテリーを電源に切り替える為に、 極性は分かっている。 サーモセンサーの抵抗値も理解 3.8vLi-poバッテリに対して入れる電圧は4.0v DCDCコンバーターは最大で6Aまで出せる。
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-11 16:21:06
で、結局ケーブルをちゃんとした太さに替えたら嘘のように動き出した…。これでバッテリーレス化が進みます。 pic.twitter.com/z2A2JBC0YK
 拡大
 拡大
 拡大

検証に使用したリード線が細すぎて1A以上の電流に対応できなかったようだ…。

なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-12 22:37:54
昨日の続きで、 本体の電源ケーブルをバッテリーから拝借して直電ケーブルを追加。いつもの動画再生程度の負荷をかけてみたところ、最大でも12Vで1Aも行かない程度だった。あとは剥き出しの変換回路をケースに入れて本体に固定します。 pic.twitter.com/5vnnrINxuG
 拡大
 拡大
 拡大
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-13 00:38:36
肝になった電圧変換器はケースに入れられて、両面で本体にペタリ。 だ、だって、組み込める場所無かったんだよ…(ノД`) とりあえず車におけば電池が気にならないバッテリーレスタブレットが出来上がりです。 pic.twitter.com/VGL1lyIPlF
 拡大
 拡大
 拡大

詳しいことはこちらのブログにまとめました。

なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-16 18:31:47
【大改造】タブレットの未練が強すぎてクセが強い【自己責任】 cvw.jp/uZ7cW #minkara
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-19 19:26:21
ちなみに、写真に挙げていなかった、電源のケース内部はネジで固定しています。可変抵抗が若干干渉したのでそこだけ穴あけ(´・ω・`) 取り付け先には車内エアコンもスタンバイです。 pic.twitter.com/8Aqx0LH8Av
 拡大
 拡大
 拡大

補足:2018.08.20

バッテリーパンパンに至るまでには、

液晶の真ん中に水のようなシミ
が発生していて、そこでだましだまして約一年
 ↓
さらに膨張するごとに、
三点保持式の車載ホルダーで、
バックパネルの力がかからない部分から変形。

 ↓
さらに液晶パネルとメインフレームを止めていた
両面テープが熱で粘着力を失ってパカッと開く。

という流れのようです。

なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-22 01:17:11

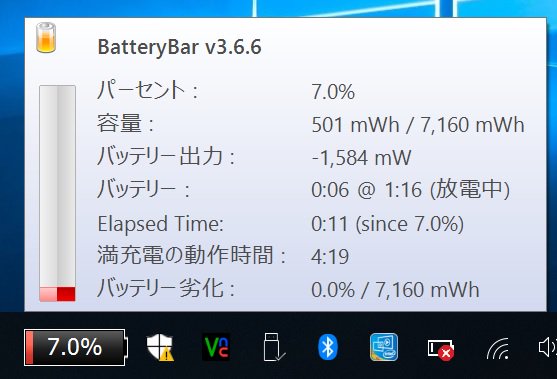

【バッテリーレス化タブレットのその後】 本体をほぼ稼働させて続けてみたところ、 残量7%を境に値が減らない状態となっていた。 電池駆動をごまかしているので、 電池としてカウントダウン⇒一定の値となるとカウントダウンしないようだ。 なお電池の値は電源を再度つなぎなおせばリセットされる。 pic.twitter.com/FWfmUI4efL
 拡大

上画面の補足

起動時間が11分程度なのは、一度電源をつないだままで再起動を行っています。

なので、値がリセットされずに下がったままです。

なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-09-16 14:38:39

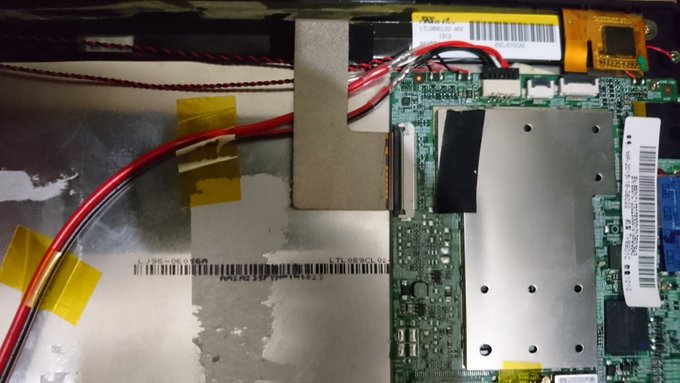

バッテリーレス化したタブレットの話の続きで全く写真がなかった本体と電源ケーブルの結線ですが電池の電源ケーブルを切ってそのままつないだ形です。バッテリーの本体回路を用いた方もいらっしゃったようですが私の場合は解体して火を噴かれても怖いので一本ずつ切ってました。 pic.twitter.com/VScXf3ORgo
 拡大

補足:温度センサーは抵抗値を繋いでいません。

コメント

Masaki☆ @masaki_kkmt 2018-08-17 22:46:16
デジノスタブレットは、初期ドスパラタブ(Android)を購入→購入半年でストレージ蒸発&上書き一切不可になり追加入金で新機種(ドスパラタブ)に交換→電源入らなくなり交換…最終的に本体ストレージが蒸発(ファームウェアアップデートという名の書き換えも不可&保証期間終了)で完全文鎮化したけど(その間約2年)、win10タブはまだ使いようがあるんだなあ、進化してるんだなあ……
クリスセドン @sedooooooon 2018-08-17 23:12:47
自動車の中ってすごい高温になるのにバッテリー以外壊れてないってすごい
Tsuyoshi CHO @tsuyoshi_cho 2018-08-17 23:22:10
Winタブは利用形態的にバッテリーレスの需要が結構あるみたい(バスのターミナルの記事あったような) 外せるといいんだけどな。
ARENA @Arenacyan 2018-08-18 00:18:39
DCDCコン入れたケースが熱で溶けそうな予感
コンフリクター @doyouknow_pika 2018-08-18 01:13:32
こういう工作できる人って、やっぱり工学系の学校出ているんでしょうか?自分こういうこと出来る人間になりたいものの、電気の勉強は難しいです…。
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-18 01:36:28
初期段階でバッテリーが膨れ始めた時は液晶よりもボディが変形してくれたこともあり、基本的な回路は耐えてくれていました。 バッテリーレスタブレットが丁度デジノスから出てるんですよね。法人製品なので個人では手がでませんが。 DCDCコンバーターのケースは直接ふれないようケース内で固定して、ちょうどエアコンの風が当たる位置にしてたりします。ケースのふたも今後通気孔をあける予定です。 作業周りはどちらかといえば趣味です。工学知識はほとんど受け売りばかりです。
kujira090@EVEの時間 @kujira090 2018-08-18 02:32:59
まあバッテリー以外は、製造過程的に「焼き物」だしな。 あとバッテリーレスなガジェットは結局、バッテリーがないと生きていけない生き物と、高度なread onryシステムを備えたデバイスしか生き残れない。 read onlyの意味に気づいてくれ。
SAKURA87@多摩丙丁督 @Sakura87_net 2018-08-18 10:03:44
スティックPCを使ってノートPC(自称辞書)を作った人が居たかと思えば、タブレットをバッテリーレス化する人も居る。DIYって楽しいね♪
SAKURA87@多摩丙丁督 @Sakura87_net 2018-08-18 10:05:06
doyouknow_pika このレベルなら中学生くらいでも出来る人は出来る。むしろそういうことが好きだから工学系に行く人も居る位なので、学力よりも向き不向きの方が大きい。
悟りを壊すもの @satoriwokowasu 2018-08-18 10:40:35
ソーラーパネルとファンとヒートシンクとかで、高熱を防げないだろうか
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-19 19:30:36
DCDCコンバーターのケース内の収納の写真を追加しました。
TD-M18もっこㄘん @Mokko_Chin 2018-08-19 19:38:30
バッテリの爆発防止に、内側からの圧力には比較的容易に開くようにはめ込まれてるんやろな。
フローライト㌠ @FluoRiteTW 2018-08-19 20:12:23
車内が高温になる状況だとファン回そうが熱風乾燥機になるだけで、金属すのこならグリル台と化すんじゃないかな
Tsuyoshi CHO @tsuyoshi_cho 2018-08-19 20:39:37
tsuyoshi_cho あ、これだ 「常識を覆す「バッテリーがないタブレット」が業務改善になる理由」 http://www.itmedia.co.jp/pcuser/articles/1805/09/news001.html
ながいずみ(個人用) @nameriizumi 2018-08-19 23:06:16
まとめ主題とまったく関係ないけどVVV懐かしい…
フラッシュピストンアナルファックちんぽこハメ太郎 @yamasan73 2018-08-19 23:35:00
ワイのwifiルーターもバッテリーレスにしたいんだよなあ。
kuro @kuro03846185 2018-08-20 02:37:39
うちの初代タブレットは、1週間位使わずにいたらパキパキって音がして画面が割れた・・・バッテリーが膨らんだのが原因だけど。割れる前に分解しておけばよかったと、気づいてから思った。
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-20 11:44:04
ちょっと方法などに関して2ヶ所捕捉しました。 基本的に作業は自己責任ですよ。
ざの人(トギャッター用垢) @zairo2016 2018-08-20 14:05:52
ノートパソコンのバッテリーだけ外して駆動、とは行かなかったんですね。タブレットだもんなー、おつかれです。
ざの人(トギャッター用垢) @zairo2016 2018-08-20 14:28:42
サーモセンサーの抵抗値も理解 とは? バッテリー端子は4つある理由がわかっている人向けの ツイートだろうなと(・∀・)ニヤニヤ
ざの人(トギャッター用垢) @zairo2016 2018-08-20 14:38:45
ところで電源はシガーライターからなんですかね?それ経由なら、車のヒューズで安全上はセーフだけど、 ボディー直結配線だと?その間に保護回路としてヒューズ入れとかないと?大変危ないので(わかってると思うけど その辺の記述がない)そこ記述忘れてるのか?実際直結なのか?気にはなった。
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-20 14:49:28
今はヒューズ付シガーソケットによる接続のみです。バッ直側も試しましたがエンジンスタートで落ちるのは当然だったので、アクセサリー電源でしか使ってないです。
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 2018-08-22 01:19:53
まとめを更新しました。長時間駆動時のバッテリー残量の動きを表示しました。
みろ @miro_twit 24日前
同じ端末で、同じ時期に買って、同じ問題に直面して、同じことをしようとしてうまくいかず、検索していたところ、このブログにたどり着きました。 2.4Aも流れているところを見ると、私の作ったものでは出力不足だったようです。 DCDCコンバータ、買って試してみます!! 非常にタイムリーで貴重な情報、ありがとうございます。
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 7日前
まとめ更新しました。接続ケーブル周りの写真が無かったので追加しました。
なかりゃ@山陰地区茅原実里ライブ実現希望団長 @mrv_nakarya 7日前
ちなみにその後仮配線だった車載作業を行ってノイズの影響を確認した所、 特に何もなく、地上デジタルやラジオ・GPSに影響もありませんでした。 恐らく、配線をナビとは混ざらないルートにしたことも大きいと思われます。 当時USB電源での充電を行っていた際にはAMラジオにノイズが乗っていましたが、 車用USB電源がノイズ源だったのでは?とも考えています。
