ヤター!5軸CNCでガンダムの頭部ヘッドデキタヨー!!
前回までのまとめ
ここから本編

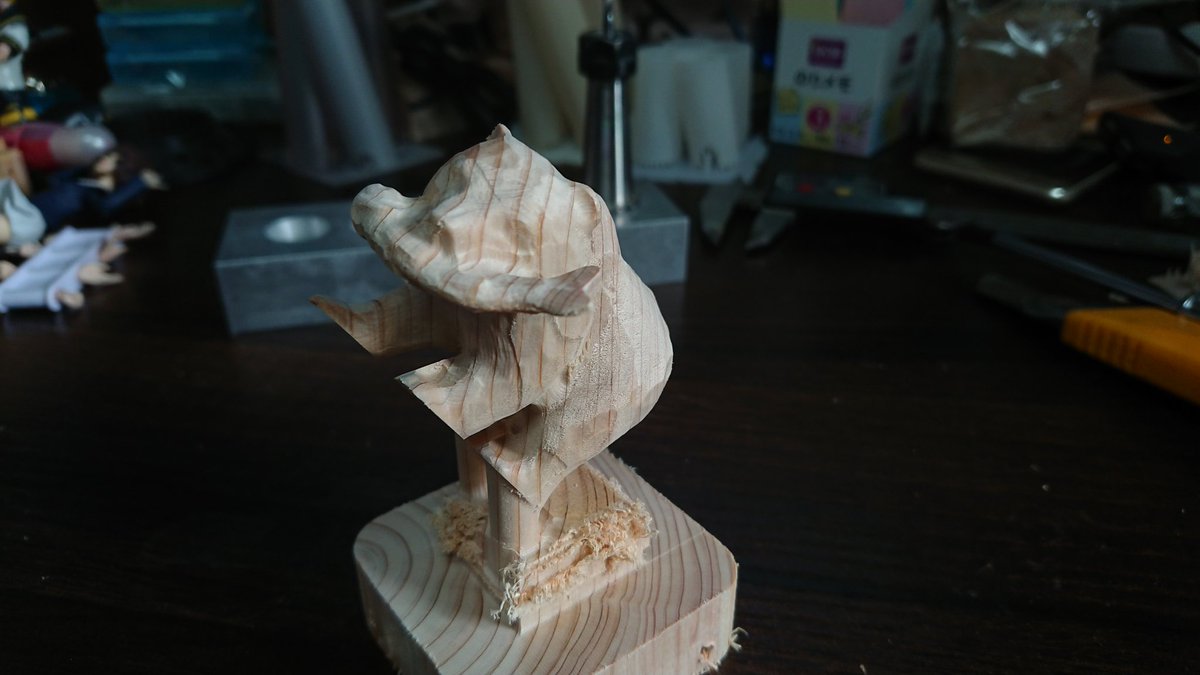

なんか、各面の切削の境目に段差があるんだけど、軸の中心がズレてるかもしれんなぁ pic.twitter.com/la7pFFyBO0
2018-10-20 09:11:02簡易的に交換したエンドミルのツールオフセットを想定したら0.03mmくらいズレてるなぁ pic.twitter.com/IfxkJHpXO2

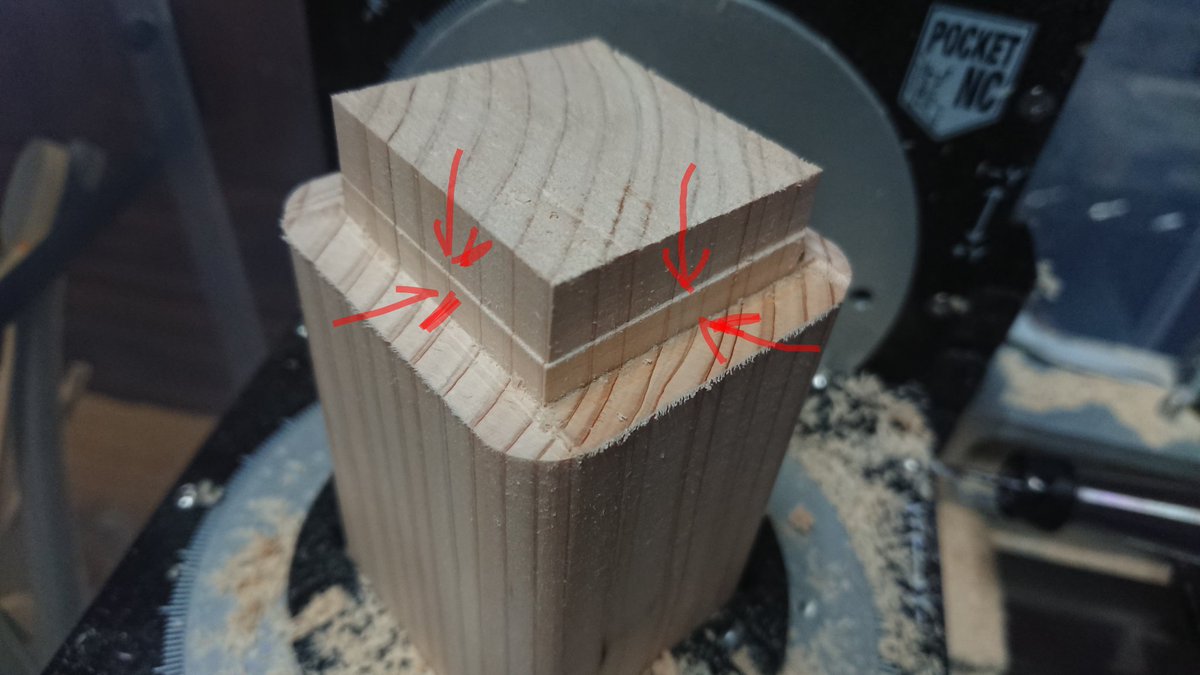

2018-10-20 09:38:08切削方向の違いで段差が出来るのを調べてみる。 上から削ったのと側面から削ったので、こんだけ段差ができちゃってるなぁ B軸の中心とXY軸の原点がズレてるぽい 座標オフセットで収まるかしらん pic.twitter.com/EqZWCEgYs0
2018-10-20 21:07:24ズレのデータ取るのに切削方向の順番の組み合わせを変えながら何回か削ってみたらわかったわ! これ切削する時に材料が押されて傾いたり回ったりしてるんだわ そこかー ワークの固定方法を考えんとなぁ pic.twitter.com/sTEBeCJePW
2018-10-21 00:33:06新バージョンのV2では、ワークの固定方法が変わって、絶対に動かさない強い意志を感じる物になってのは、こーゆー事かー pic.twitter.com/JO9L8g8FLY

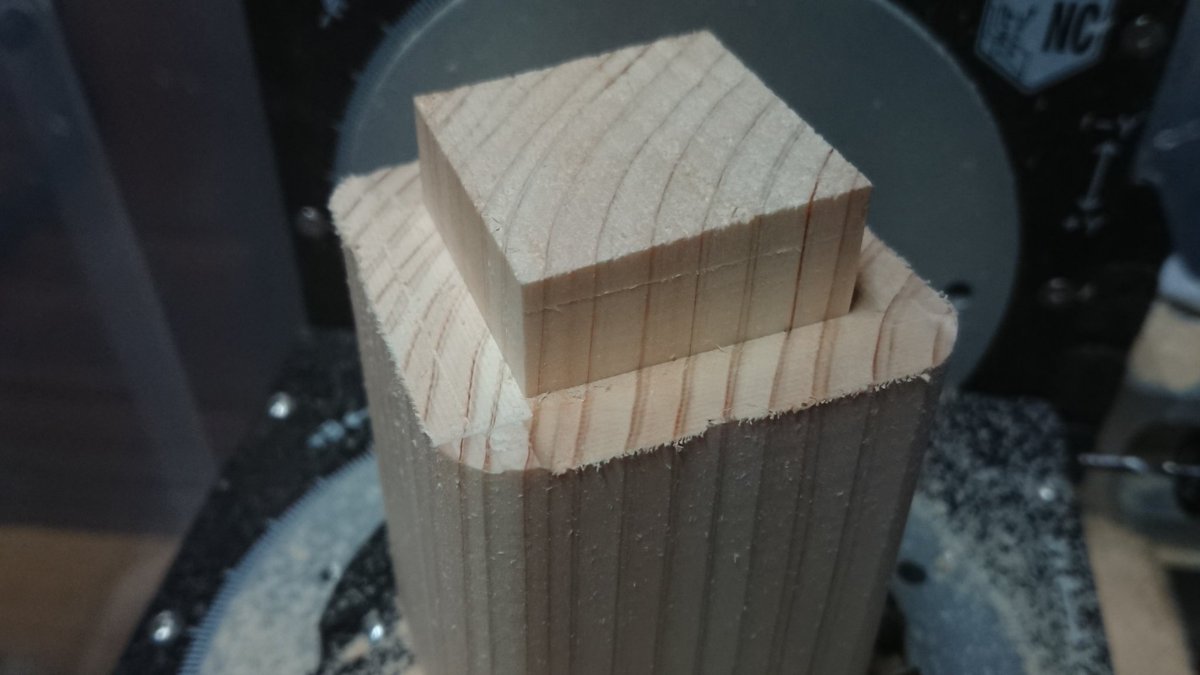

2018-10-21 00:37:07固定のネジを増し締めしたりして削ってみる ズレはあるけど、少しマシになってる感 pic.twitter.com/IUEa7usg5e

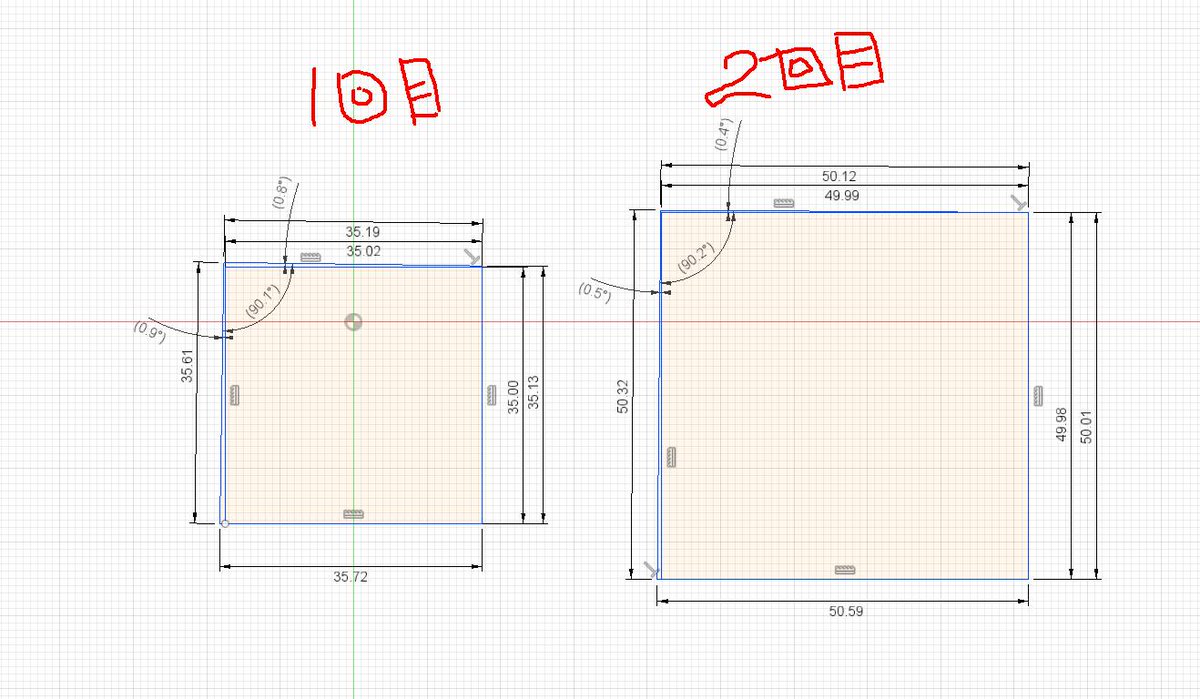

2018-10-21 18:42:06実測値を作図してみると、ズレの量が前回の半分位になってるぽい。 材料の都合でサイズ変わってるけど、ズレの傾向は似てるね。 ズレる傾向が似ているのは、切削方向と順番を同じにしたからかな。 機械自体の誤差としては数値の比例関係がおかしいので、やっぱ材料が動くんだなぁ。 pic.twitter.com/PatMw9SIZT

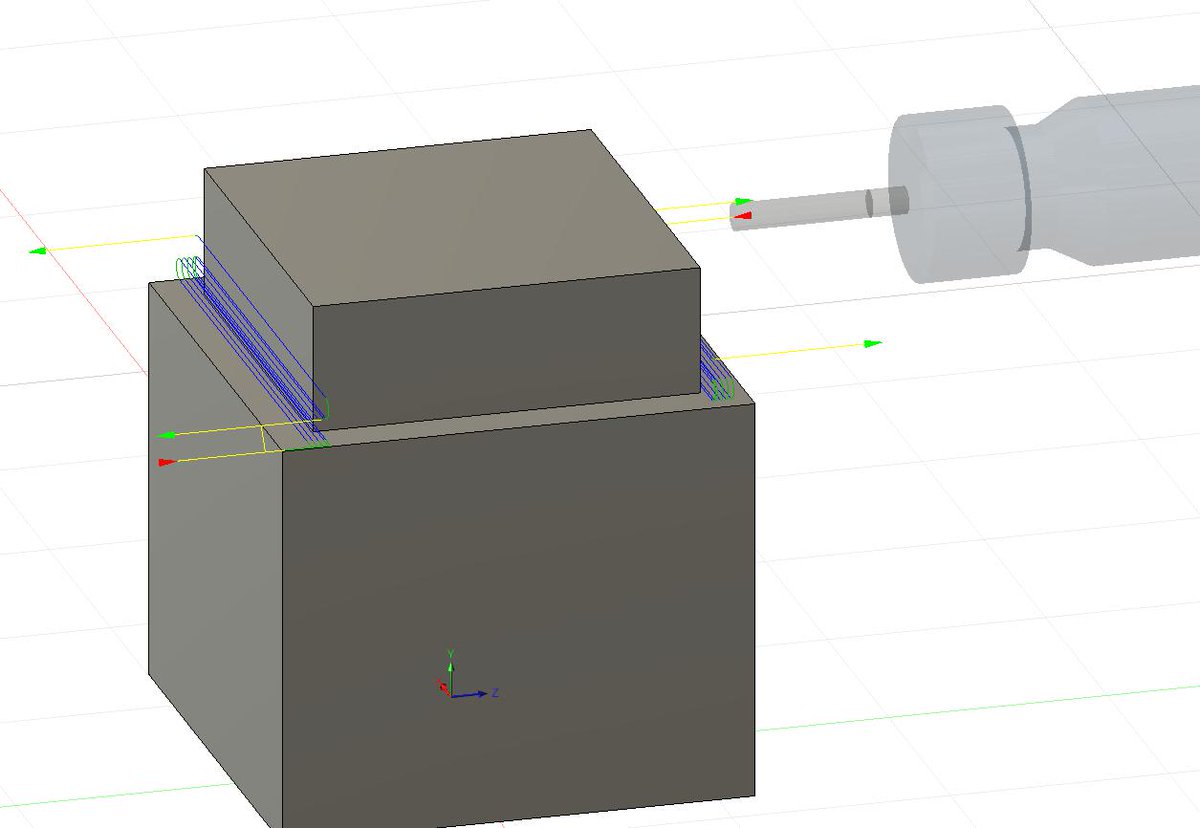

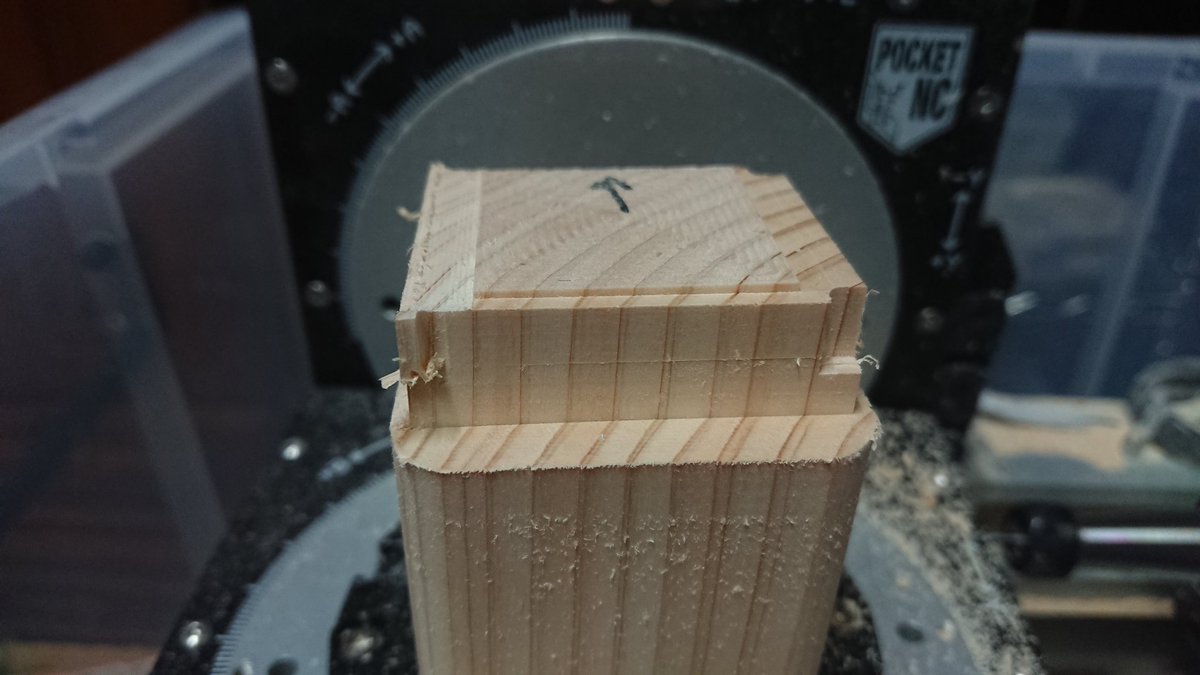

2018-10-21 18:49:43回転軸がずれてる説もぬぐいくれないので、A軸の回転0度と180度で試してみる pic.twitter.com/cSxATed5lr

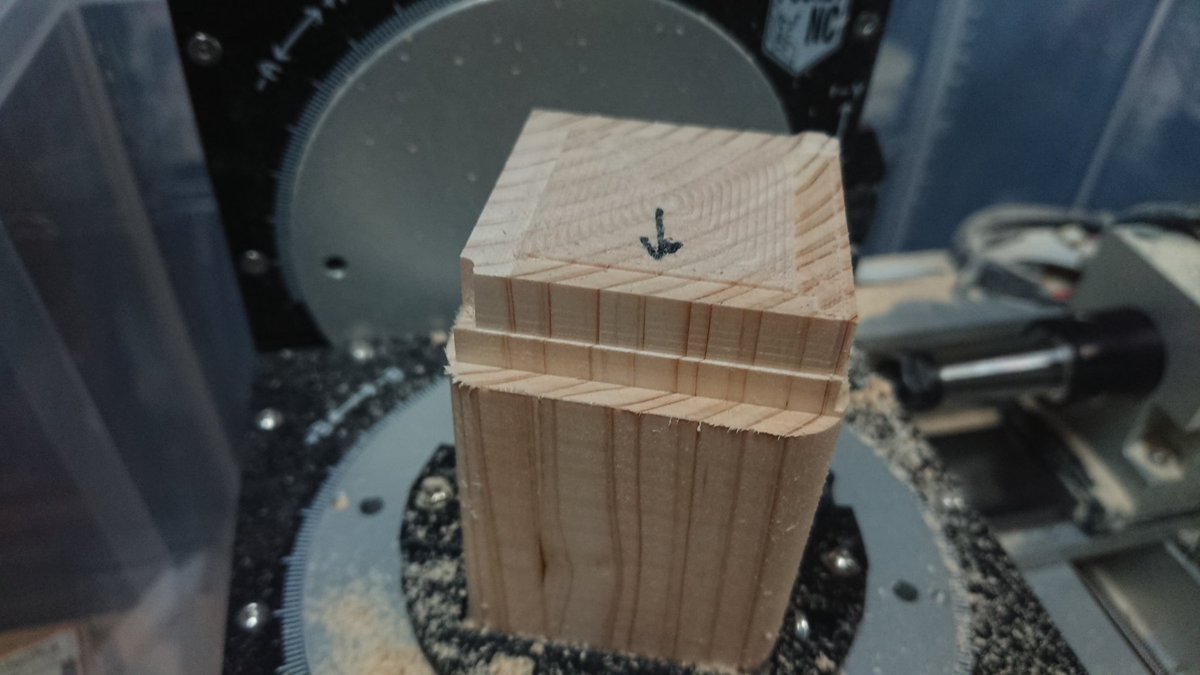

2018-10-21 20:49:37間違えた、B軸の0度と180度での違いをみてみる B軸の回転180度 うぼぁー! 0.7mmも違うぞー pic.twitter.com/ZrpFY0YZc7
2018-10-21 21:07:37B軸の回転0度 こっちはほぼツライチになってる さて、困ったぞこれは pic.twitter.com/WWzTTjyQA6

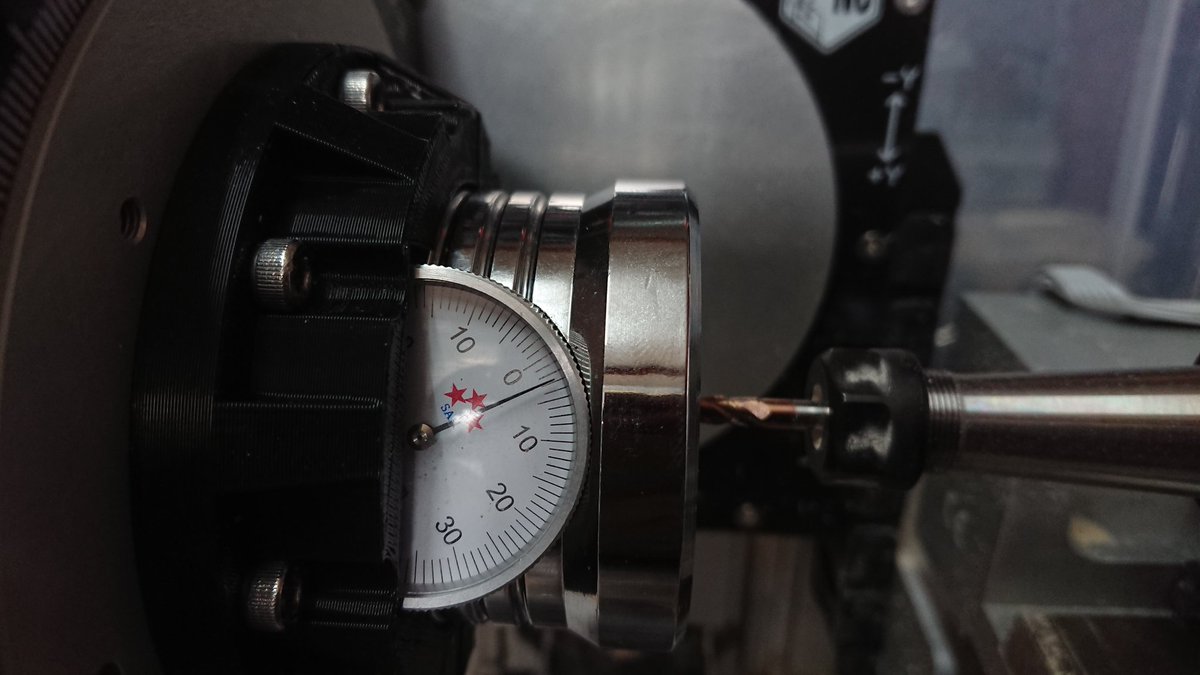

2018-10-21 21:09:12B軸の中心とY軸原点のズレが測定範囲(1mm)越えてたw そりゃー、段差できるわな pic.twitter.com/NFRokTiRhh
2018-10-22 07:54:35メモ Fusion 360 の CAM ワークスペースで作業座標系を定義する knowledge.autodesk.com/ja/support/fus…

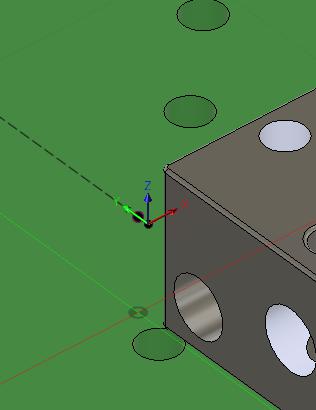

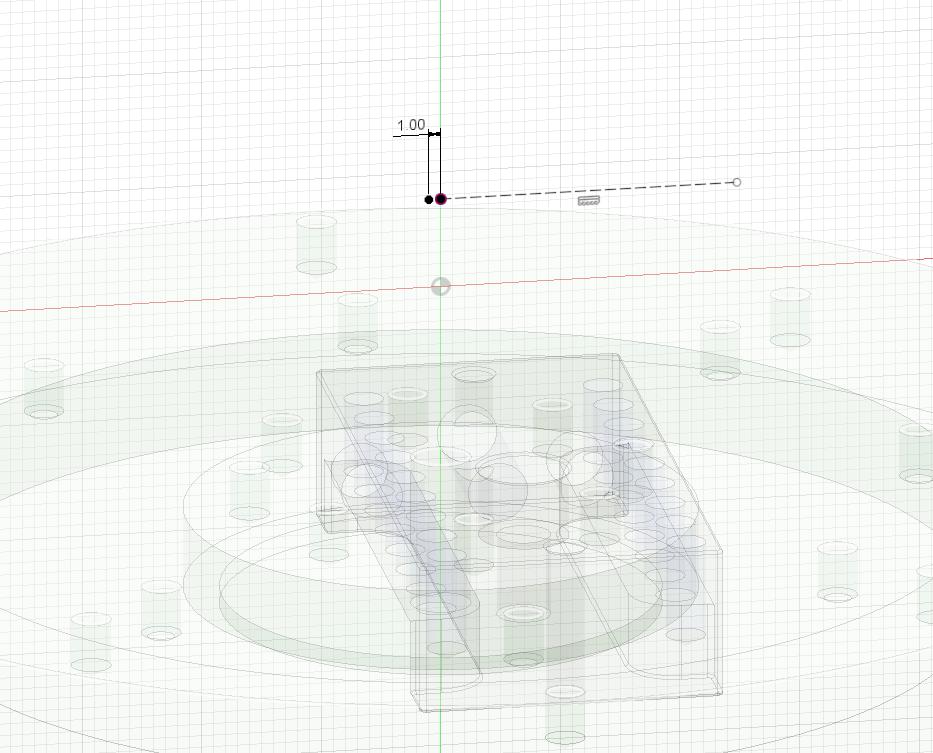

2018-10-22 08:46:34とは言え値がかわらんので、WCS座標原点の設定用の点を作り直して詰めていこう pic.twitter.com/l7GaJvTqWX
2018-10-22 09:18:59
