昔のプラモデル!1/500宇宙戦艦ヤマトを波動砲搭載ラジコンに

2199でも2202でもなく、1970年代に発売されたバンダイの宇宙戦艦ヤマト(プラモデル)を波動砲搭載のラジコンにした時のまとめ。ついでにオマケのアナライザー(貯金箱)も電動歩行可能に改造。 ノンビリ作っていたら1年近くかかってしまった、、、。
22
suzuki mikio @mizuyon

ブックオフから1/500コズミックヤマトを見受けしてきた。アナライザーの説明書が欠品のせいか2000円しなかったもんで(^^; 2010年版の1/500ヤマトも持ってるけど、せっかくラジコン潜化したのに繊細過ぎて出番がないので、こいつでお手軽版を再製作予定。 それにしても艦底色って塗装済みだったの? pic.twitter.com/QQJqYiKOjP

2018-02-05 21:37:25
拡大
suzuki mikio @mizuyon

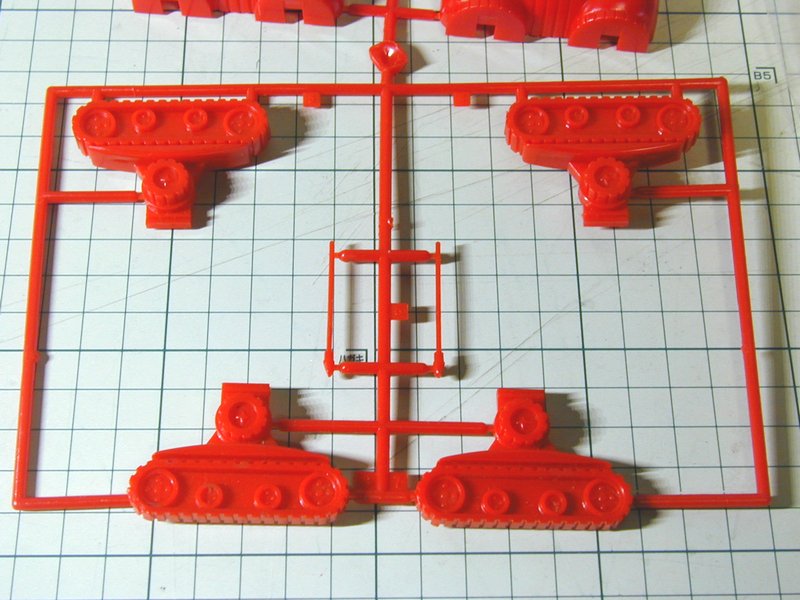

そしてオマケのアナライザーも、先祖返りさせて歩けるようにしてやりたいなぁ。 ググると先例がたくさん出てくるんでモチベーション下がり気味ではありますが(^^; ランナーの空間にはゼンマイ歩行時代のパーツがあったんだろうな。 pic.twitter.com/K2lXvNDlfC

2018-02-05 21:39:45
拡大
suzuki mikio @mizuyon

@AoiKunio 設計が「船」なので、メカを組み込むのはやりやすいです。中身空っぽだし。 2199版とか最近のは船体が丸く、甲板が狭くて分割に悩むんですよ~。

2018-02-05 22:36:25
suzuki mikio @mizuyon

コズミックヤマトのRC化。ググるとYDDさんとミチシルベさんくらいしかヒットしないぞ。

2018-02-11 16:07:13
suzuki mikio @mizuyon

ミチシルベさんのコズミックヤマト、手を付けてからテスト航海まで2週間!?速いな~(^^; blogs.yahoo.co.jp/uruuru302000/f… と思ったらYDDさんも製作期間2週間だって? 確かにスピード大事、、、orz sfydd.com/sub_docks/YDD-…

2018-02-11 16:15:24
suzuki mikio @mizuyon

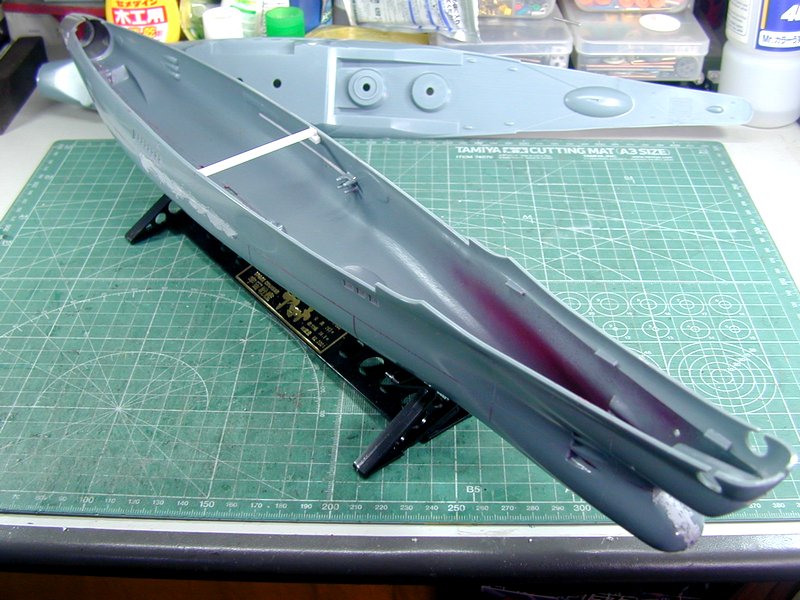

コズミックヤマト、、、作り始めたものの左右の船体は反ってるわ、艦首は割れてるわでさすがジャンク品(^^; 強引に接着して、さらに遊ぶために頑丈に作りたいのであちこち補強中。 艦底色は塗装済みだったけど、補修で傷ついたので全部剥がしちゃった。 pic.twitter.com/XzzGvBvbwP

2018-05-02 08:53:42
拡大
suzuki mikio @mizuyon

@mitisiruberx 先日久しぶりに完成品を見て、斜め前から見ると新しい方よりカッコイイことに気づきまして。 ブログはいろいろ参考にさせていただいております。

2018-05-02 12:00:45
suzuki mikio @mizuyon

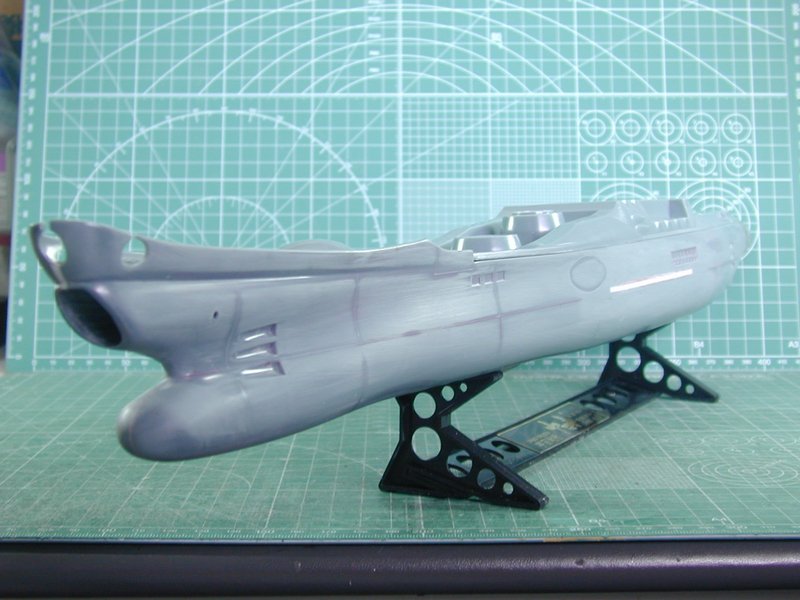

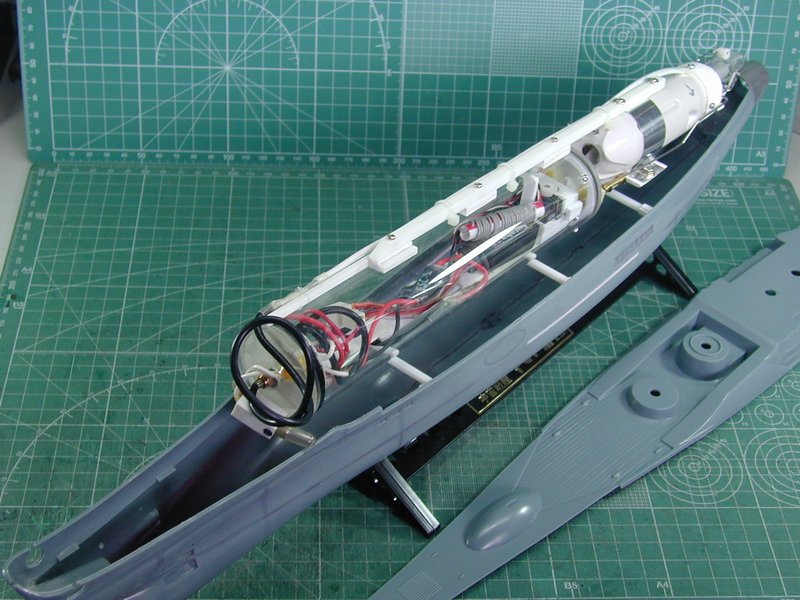

コズミックヤマトの船体の張り合わせと補強終了。次は内部メカをどうするかだなー。ノープランで始めてしまったので、船体を見ながら考えよう。 ちなみに新1/500ヤマトの時に作った波動エンジンユニットは余裕で入ります(実際には梁があって入らないけど(^^;)。あっちはさんざん中身を削ったのに。 pic.twitter.com/fzxbdiqmvM

2018-05-03 22:22:53
拡大
拡大
suzuki mikio @mizuyon

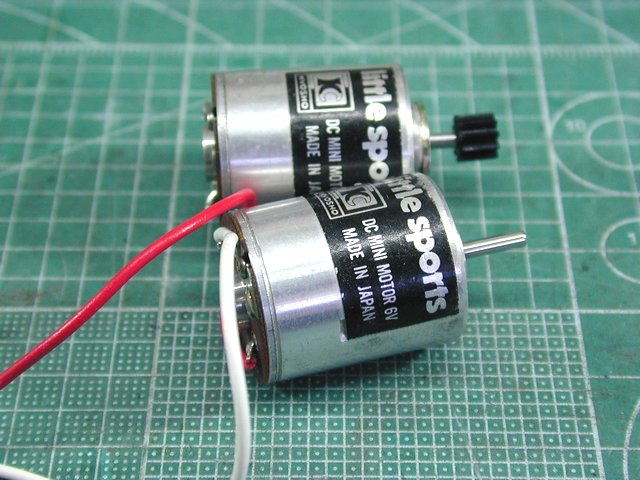

ヤマトはやっぱりジェット推進よね。ということで遠心ポンプを作ることに。 で、使えそうなモーターを漁ってたら京商の古い6V対応モーターが出てきた。貰い物?ググったら1978年ごろのラジコンカーlittle sports用らしい。とりあえずこれで。 pic.twitter.com/32a81Ci7aI

2018-05-06 11:14:50
拡大
suzuki mikio @mizuyon

遠心ポンプの前にゴニョゴニョ。 pic.twitter.com/BRsv2bVnMi

2018-05-06 18:58:26
拡大
suzuki mikio @mizuyon

そろそろコズミックヤマトに戻らないと(^^; しかし連休明けから2週間かけてもこの程度しか進まないんだなぁ、、、。 pic.twitter.com/hAA4QS4nYl

2018-05-21 06:54:18
拡大
suzuki mikio @mizuyon

アナライザーの貯金箱って、お金取り出すには壊すしかないのか( ; ゚Д゚) 透明パーツが前後にかかってるし、、、。 電池交換のためのボディ分割に悩み中。 「ワタシハカサバラナーイ」で行くか。

2018-05-23 07:03:28
suzuki mikio @mizuyon

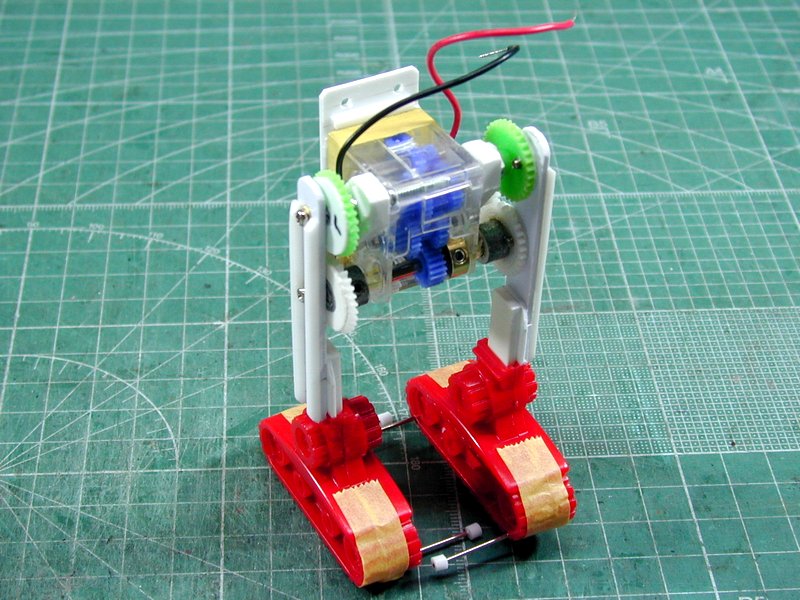

コズミックヤマトを作っていたはずが、おまけのアナライザーに浮気して一ヶ月。ようやく中身だけで歩けるようになったす(^^; ボディもネジ止め分割できるように改造済みで、残るは塗装のみ。でもここから長い一休みになりそ。 pic.twitter.com/LcY1uU5vuv

2018-06-03 00:40:36
suzuki mikio @mizuyon

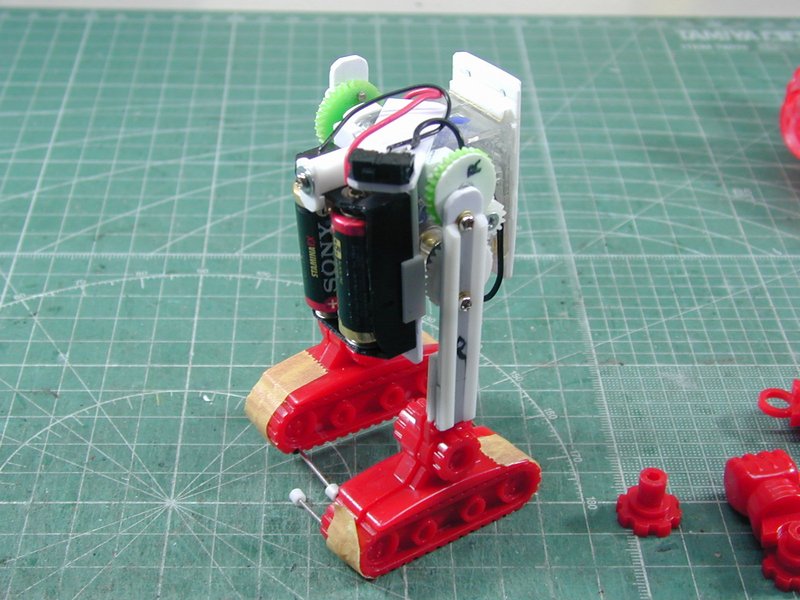

歩行アナライザーのちょっとまとめ。 動力はタミヤのミニモーターギヤボックスの出力軸にギヤを追加。連動して動く2個のクランクでアームを平行移動させます。なので歩行時に傾くことはありません。電池は単5を2本。 pic.twitter.com/2yUuGorBFA

2018-06-03 11:34:17
拡大
拡大
拡大
suzuki mikio @mizuyon

ボディはギヤボックス固定用の台を追加。ネジ2本で前後を固定。いつでも貯金箱に戻せる用に背中のスロットはそのまま。 pic.twitter.com/I2eV8WDmCo

2018-06-03 11:34:57
拡大
suzuki mikio @mizuyon

歩行機構の参考にしたのはこれ。バンダイが2002年に発売していた2足歩行ロボット玩具バトレックス。これも前後に2つのクランクがあるのです。 100円の値札は気にしないでください(^^; pic.twitter.com/QH1PntaTFJ

2018-06-03 11:40:58
拡大
suzuki mikio @mizuyon

先人たちの試行錯誤を見る。タービンポンプの自作か。ふむふむ。

2018-06-05 13:47:41
suzuki mikio @mizuyon

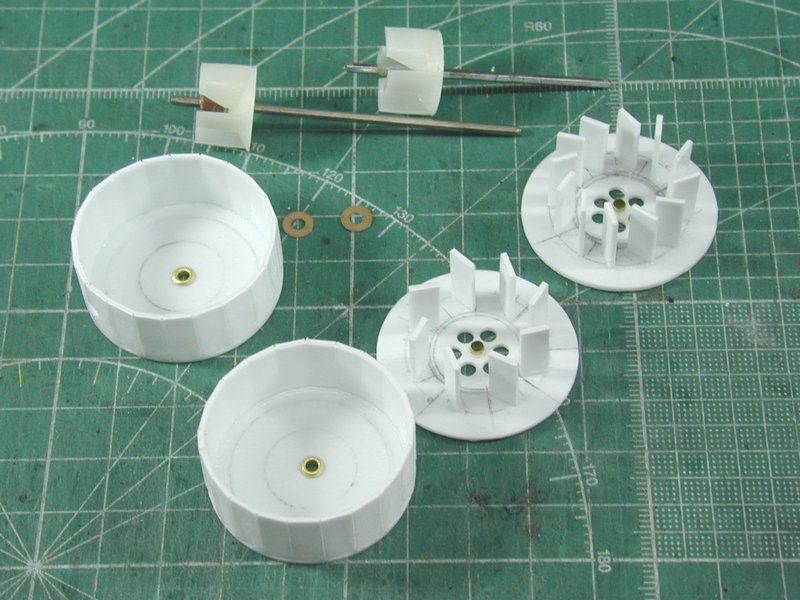

タービンポンプを試作中。案内羽根が8枚と12枚タイプで違いが出るのやら(その前に強度は?) とりあえずここまで。 pic.twitter.com/JVriRDkGgI

2018-06-07 18:56:34
拡大
suzuki mikio @mizuyon

@mitisiruberx ポンプの自作はすっかり周回遅れです(^^; ブログを参考にさせてもらっています~♪

2018-06-08 06:23:40
suzuki mikio @mizuyon

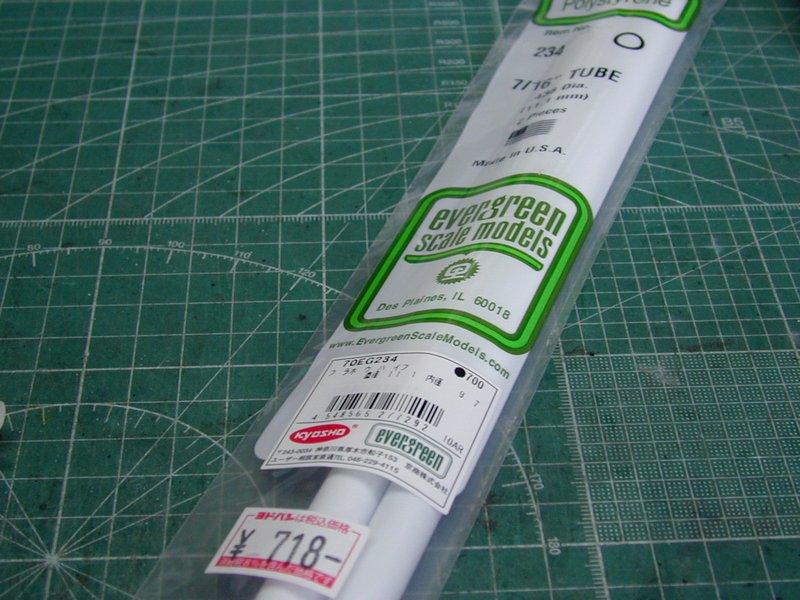

タミヤのプラパイプは最大が8ミリ(内径5ミリ)なので、太いのを探してエバーグリーン。 うう、高い(´;ω;`) pic.twitter.com/rhGLQ42h3T

2018-06-09 17:18:43
拡大
suzuki mikio @mizuyon

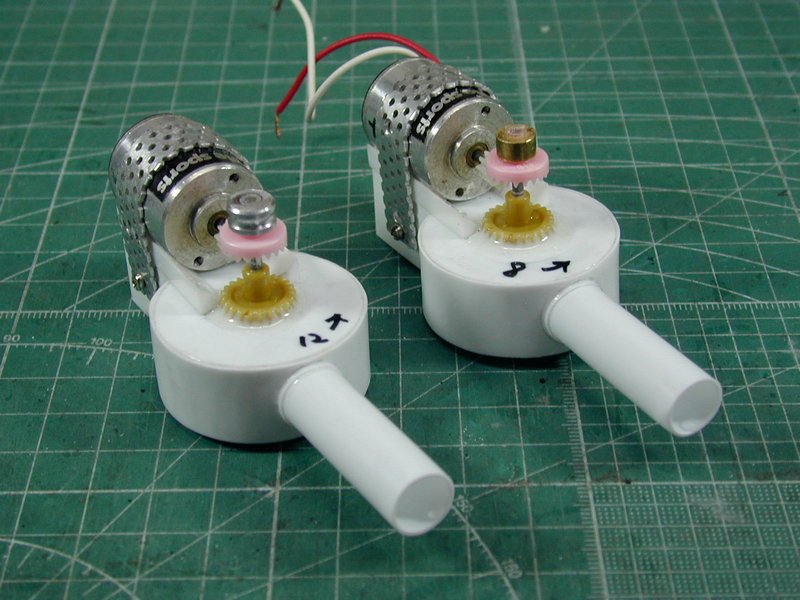

試作ポンプ1号2号。 7.2vかけてみたけど期待したような推力は出ず。作り直しだなー。 (8とか12は案内羽根の枚数) pic.twitter.com/RUisYOqwlZ

2018-06-12 16:08:32
拡大
suzuki mikio @mizuyon

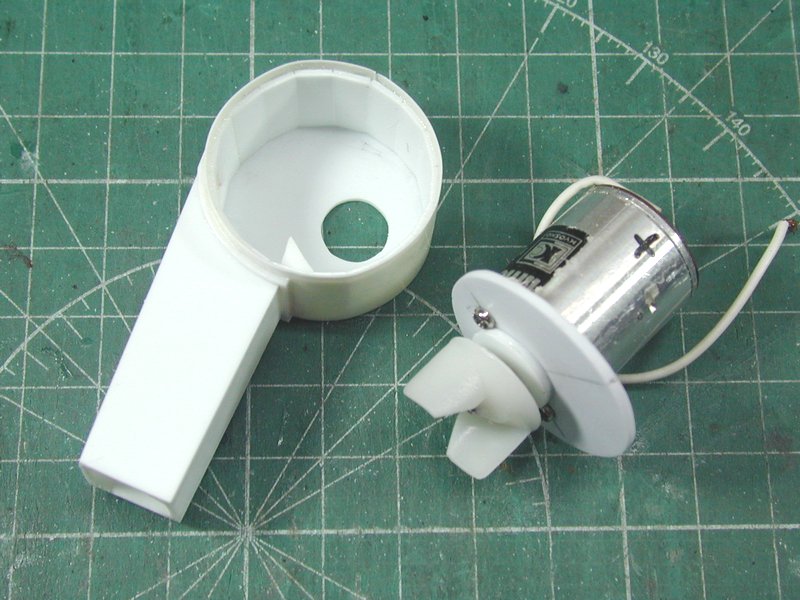

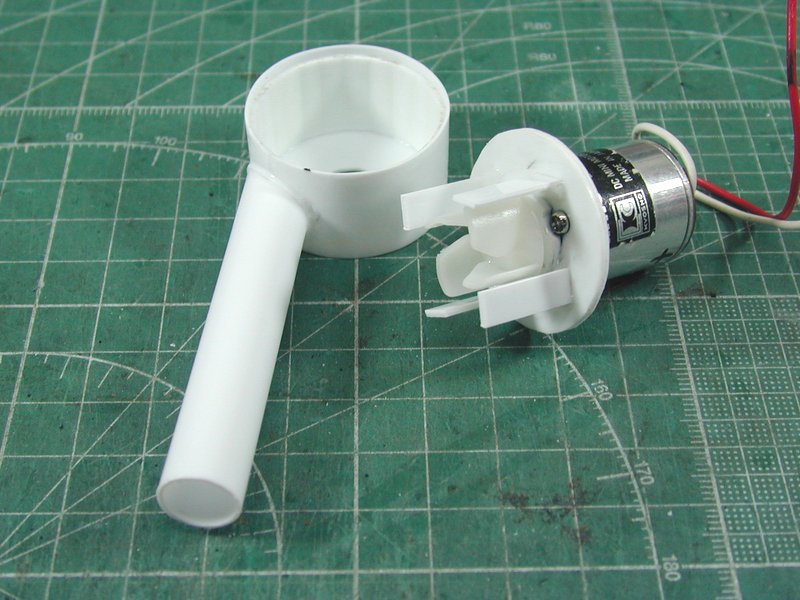

ポンプ試作3個目。 わりとオーソドックスな構成にしてみた。ただ流量がさほど増えてないのにモーターの発熱がひどい。負荷が大きいんだろうな。 モーターの変更も考えないといかんね。 pic.twitter.com/Zmvt4ERelG

2018-06-14 18:36:40
拡大
suzuki mikio @mizuyon

10年前に作ったMJ号は、灯油ポンプそのままでこれだけ推力が出たんじゃが。 もっとも3vのモーターに無理やり7.2vかけてたんだけど(^^; (この後壊れて鈴商の280モーターに換装) youtu.be/AW7J-Xo67IE

2018-06-14 18:49:17
拡大
suzuki mikio @mizuyon

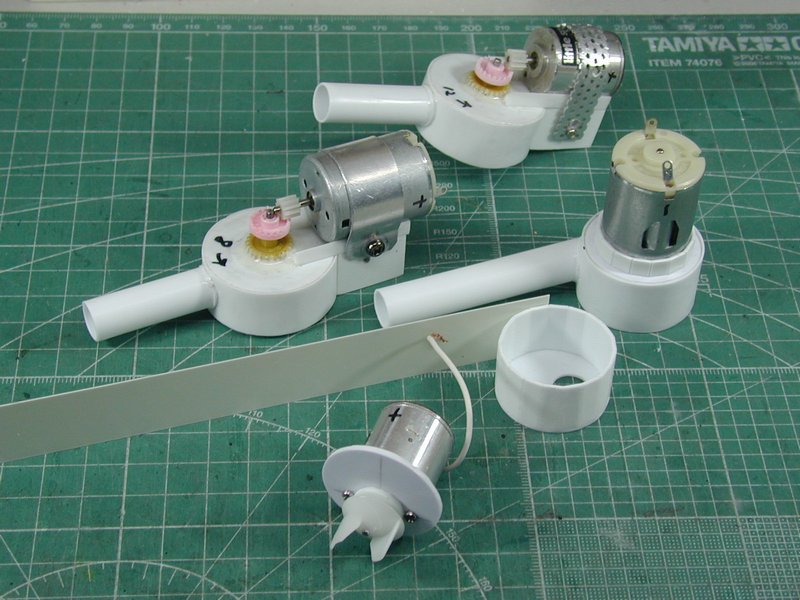

寝て起きてまたポンプ試作の続き。1号改、2号改、3号改、そしてケーシングを作り中の4号。 とりあえず3号改を波動エンジン、1号改を波動砲にする予定。あとは4号の結果待ち。えーと、いくつ作ったんだ? pic.twitter.com/SApBzINZQf

2018-06-16 19:42:21
拡大
suzuki mikio @mizuyon

試作ポンプ4号。 テスト結果が良好だったので5号も作ってみる。 pic.twitter.com/AaL7iVgyrh

2018-06-18 11:40:52
拡大
