Fusion360と光造形の3Dプリンターでオネアミスの翼の4号ロケットを作ろうとして挫折したまとめ

「我々は10年も前に後悔を済ませた。あとはどうやって忘れるか、だ」 ダメな機械とダメなレジンのおかげで心が折れちゃった話です。 成果としては何も生まれていません。
12
ボンクラーズ総長 @compon
あ、このポンプ駄目だわ 熱持つと吸い上げなくなるわ! トホー pic.twitter.com/TgzariudyF
拡大
ボンクラーズ総長 @compon
実験結果ー! 即席の撹拌装置の効果なかったわ! とほー 途中でポンプが吸い上げなくなるなってるし、ごく初期の層から顔料沈殿して造形不良起こしてるしー VATのレジンはたいてみると、沈殿してる様子がわかりやすいです え、顔料が沈殿しにくいレジンでてたの??(再 pic.twitter.com/oKVBLm4ub5
拡大
拡大
拡大
ボンクラーズ総長 @compon
沈殿しきっちゃった後半の方が、むしろ見た目が綺麗に積層されてるとゆー pic.twitter.com/e50akxaSuh
拡大
拡大
ボンクラーズ総長 @compon
顔料沈殿に懲りたので、顔料が沈殿しないちゅか、そもそも顔料的なのが入ってない透明な水洗いレジンを使うよ pic.twitter.com/HTD3w71WjM
拡大
ボンクラーズ総長 @compon

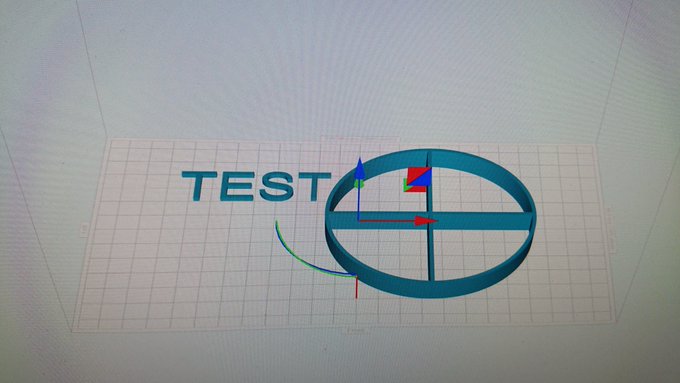

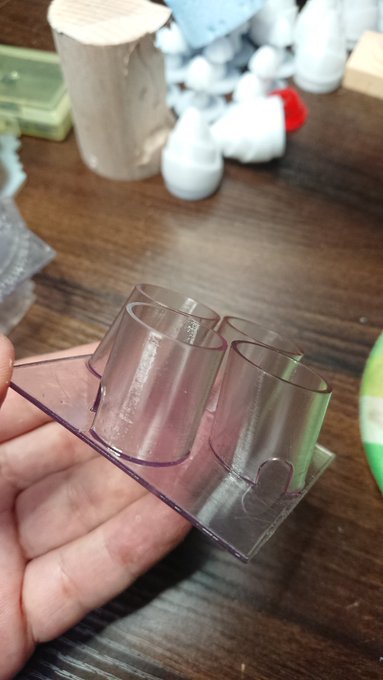

このレジンのクリア使うの初めてなもんで、露光時間のデータ無いもんでキャリブレーションからやってるんだけども、思いっきり剥離しとる 薄っすらむらさき色っぽい透明なのね VATに入ってたグレーレジンをきっちり掃除しなかったもんで、なんかゴミみたいにまざっちゃったぞ pic.twitter.com/dk1W7BwmjY
拡大
ボンクラーズ総長 @compon
透明レジンだと、造形で光ってるのが見えるんだねぇ pic.twitter.com/phP4Y9ru7q
ボンクラーズ総長 @compon

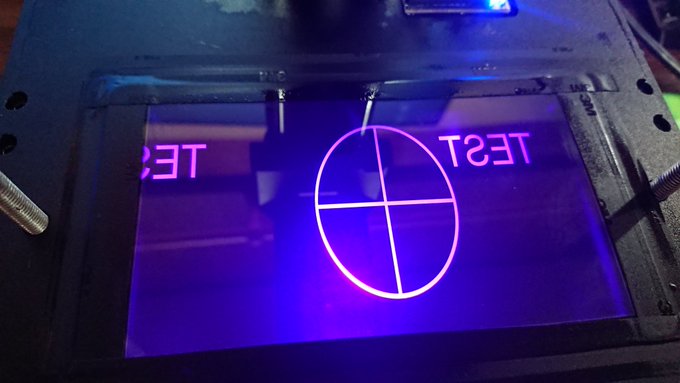

今日はD7をオフライン駆動させずに、PCに繋げてセカンダリモニタとして駆動をさせてるので、造形中にマウスカーソルがD7に出張している様子の観察ができました! pic.twitter.com/dq4cOzewM7
ボンクラーズ総長 @compon

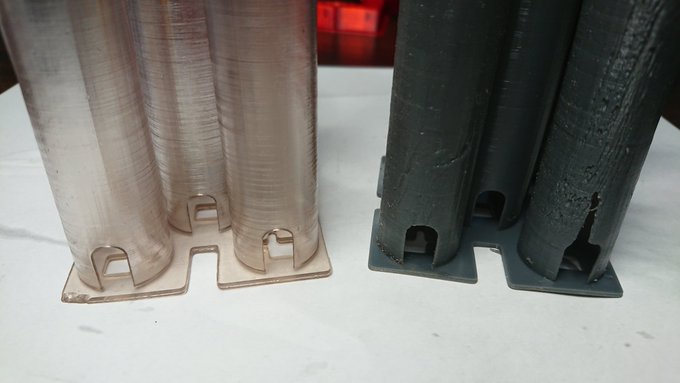

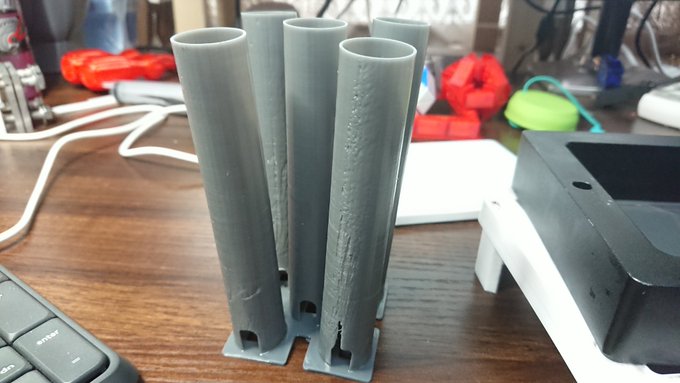

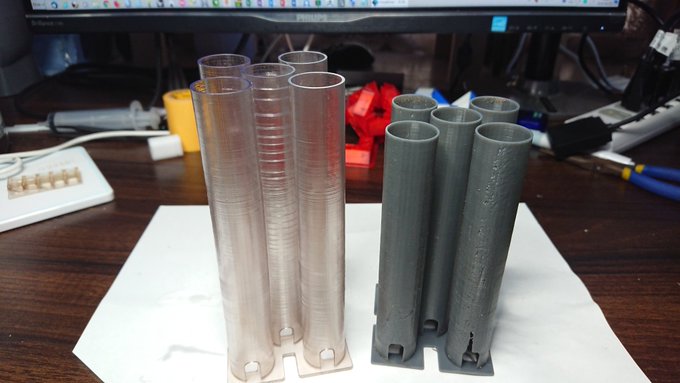

水洗い透明レジン(wanhaoのではないです)で35μm積層で28時間の連続出力できた 透明だと顔料の沈殿はないわな 樹脂の構成成分の分離とかはあるかもしれんけど んで、5本のパイプ全部に同じ位置でスジが入ってるのはさておき、真ん中のパイプだけ目立つスジが入ってたりするのは何故なんだぜ? pic.twitter.com/1HR7Adh2Mk
拡大
拡大
拡大
拡大
ボンクラーズ総長 @compon
photon勢がwanhaoの水洗いレジン使って、wanhaoD7を使ってる俺がwanhaoのレジンを使ってないのめんどくささある
ボンクラーズ総長 @compon
光造形機のVATを掃除するのに全面照射する時に、固まったレジンを剥がすタブを付けとくのやってみた タブちゅか、紙切れ置いただけだけど 気持ちよくペロンと剥がれたなー pic.twitter.com/OyMPkgrCnG
ボンクラーズ総長 @compon

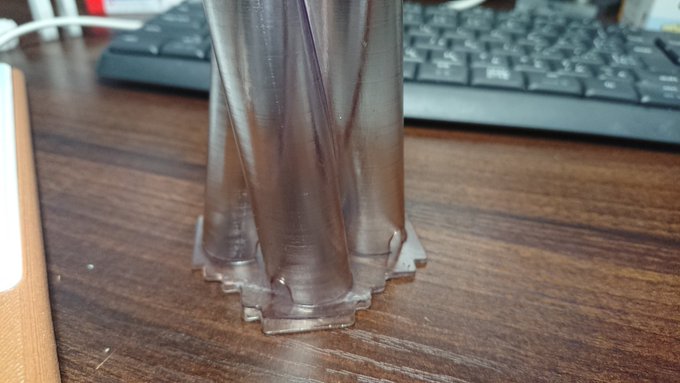

35μm積層で垂直と斜めに角度をつけたの出してみたけど、20度位斜めにするだけでも機械のZ軸方向の精度の悪さが随分緩和されるのなー pic.twitter.com/cVR5A63fnp
拡大
拡大
ボンクラーズ総長 @compon
Z軸に8mmピッチでワブルがでてるので、きっとセンターがずれてるよなぁと測定してみたら0.1mm以上偏心してた ぎゃー pic.twitter.com/JvilXy1agL
ボンクラーズ総長 @compon
もうちょいちょい追い込んだ こんなもんでいいんじゃないかなぁ(諦め) pic.twitter.com/8nyqzxKzOd
ボンクラーズ総長 @compon
調整した結果ー (右が調整後) あんま変わらんね ズコー pic.twitter.com/IG3A48JXPo
拡大
ボンクラーズ総長 @compon

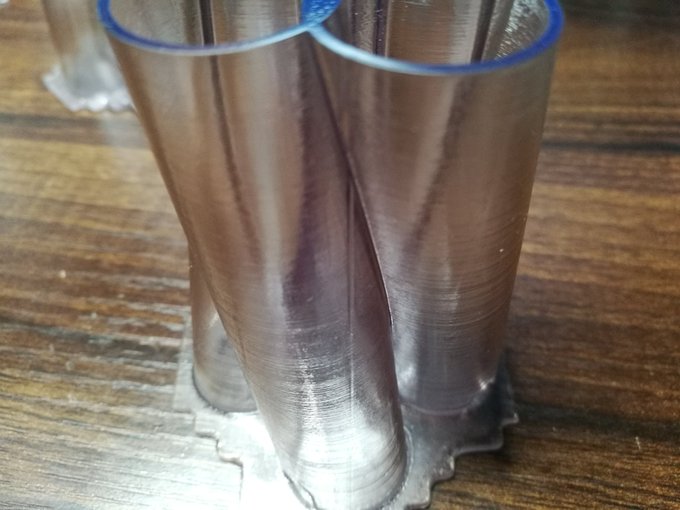

付け根の辺りに造形ベッドが樹脂の水面から出たり入ったりする時の抵抗による歪みがでちゃうなー pic.twitter.com/3Gth0keghs
拡大
ボンクラーズ総長 @compon
真ん中あたりに、謎の線がでちゃったぞ!? よもやLCDが壊れたかスライスがバグったかとチェックしてみるも、そーではないぽい なんでだー pic.twitter.com/lyj0iukdYE
拡大
拡大
ボンクラーズ総長 @compon
サフ吹いてみたら、調整した効果が結構頑張ってる感あった 積層方向の歪みはしゃーないねー pic.twitter.com/wzNBA7jyi7
拡大
拡大
ボンクラーズ総長 @compon

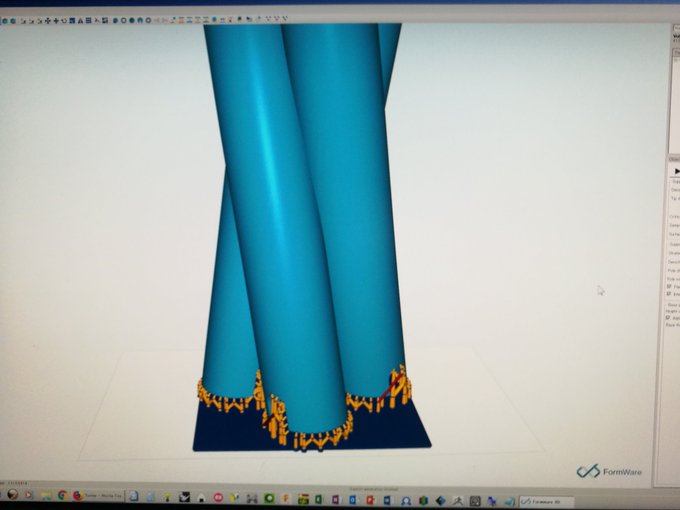

有料スライサのFormware3Dを試してみたんですけど、なんかはじっこに寄ってるし縮んでるのなんで?? pic.twitter.com/FouDEeD5qS
拡大
拡大
ボンクラーズ総長 @compon

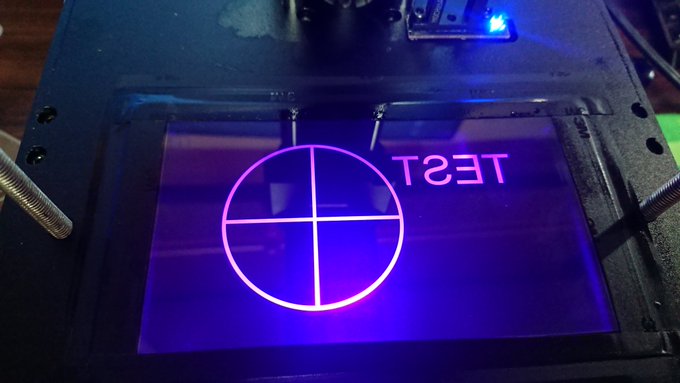

スライス画像みても異常ないので、VAT外して液晶画面を見てみたら、なんか表示がびよんびよん動いてるんですけど! あー LCD逝ったかもー pic.twitter.com/yJtwhL4ce6
ボンクラーズ総長 @compon
たしか、3日ほど電源入れっぱなしだったので、一旦スイッチ切ってから再起動したら、直ったぽい??? pic.twitter.com/c8eChWhraH
ボンクラーズ総長 @compon
LCDとドライバボードの配線の接触不良とかかなぁ
ボンクラーズ総長 @compon
D7の後付コントロールボックスでformware3Dで作ったスライス画像を読み込むと比率がおかしくなる原因わかった 生成するpng画像が32bitモードじゃないと、コントロールボックスがちゃんと読んでくれなくて比率変わっちゃんだわ(デフォだと8bitモードになってる) わかるかそんな事!! pic.twitter.com/IEQZJlIrNE
拡大
拡大
拡大
ボンクラーズ総長 @compon
formware3Dでスライスする時のpngのモード変更はここ コントロールボックスとかD7PLUSじゃなくて、D7直結モードで使うときもここ直さないと比率変わっちゃう pic.twitter.com/yZhpItMjfv
拡大
拡大
ボンクラーズ総長 @compon
CWで同じモデルを同じ厚さでスライスしたデータと書き出した.cwsファイルの中身のpng画像のファイルサイズが一桁違うんで気がついたよ 初見でわかるかそんな事!
ボンクラーズ総長 @compon
1号機のLCDの挙動が怪しいので、2号機を引っ張りだしてきた Z軸調整しなおし pic.twitter.com/aFxuT4Yi5Z
拡大
ボンクラーズ総長 @compon
俺のスキルだと軸ブレ10μm以下には調整できないや ダイヤルゲージとか使わないでいい3Dプリンターが欲しいです pic.twitter.com/DHvr2zOp37
ボンクラーズ総長 @compon
formware3Dのスライス画像生成のアンチエリアシングがCWより処理が丁寧ぽい気がする ちゅか、スライスに要する時間がCWの10倍くらい早いのでCWに戻れない感ある pic.twitter.com/v62Veex3lL
拡大
拡大
ボンクラーズ総長 @compon
2号機の調整もこんなもんじゃねーかなぁ(右側) pic.twitter.com/GcMz5h1N0x
拡大
ボンクラーズ総長 @compon
1年前(V1.4)の出力はグラグラうねうねしてるこんな有様だったので、これでも大分マシになったのかも知れん pic.twitter.com/Z6k09WAowc
拡大
ボンクラーズ総長 @compon
出力した物の置き場も無いので廃棄するしかないね 結構あるなー pic.twitter.com/3B31Qxy4yS
拡大
ボンクラーズ総長 @compon
調整して最終的にこの位に追い込めたよ 35μm積層 下から5mm位の所にできるゆらぎは抑え込めなかったなぁ pic.twitter.com/6OBB9PrzBc
ボンクラーズ総長 @compon
photonとかミラPとかが出てる今となっては、ここまでやってやっとスタート地点に付いた周回遅れの感ある V1.4の時点でこの位になってたらなぁ pic.twitter.com/iP7rVt7LMt
拡大
ボンクラーズ総長 @compon
調整するのに買ったダイヤルゲージとかの金額で、もう一台くらい買えたかも知れんね pic.twitter.com/W8VsvSWWOM
拡大
