ワンコインデコーダ4 (for KATO Loco)

Web Nucky さんが公開 (部品頒布) しておられる「ワンコインデコーダ4 (for KATO Loco)」を初めて導入した時の記録です。ワンコインデコーダは、日本が世界に誇れるデコーダだと思います(^_^)。
1
戸田プロダクション @TodaProduction

ワンコインデコーダ4 (for KATO Loco) web.nucky.jp/dcc/decoder4/o… 期待のワンコインデコーダ for KATO Loco、とりあえずスリム版アダブタと共に注文してみた。Nucky さんの部品頒布を利用するのは今回が初めて。どこかでライターも確保しなきゃな (まだそんな段階)。

2018-12-10 08:48:14
戸田プロダクション @TodaProduction

Web Nucky 部品頒布「ワンコインデコーダ for KATO Loco(基板)2組」 webnucky.cart.fc2.com/ca6/49/p-r-s/ うわ、もう在庫数0になってる (@_@;)。…そらまぁそうでしょうなぁ。

2018-12-10 18:47:05
戸田プロダクション @TodaProduction

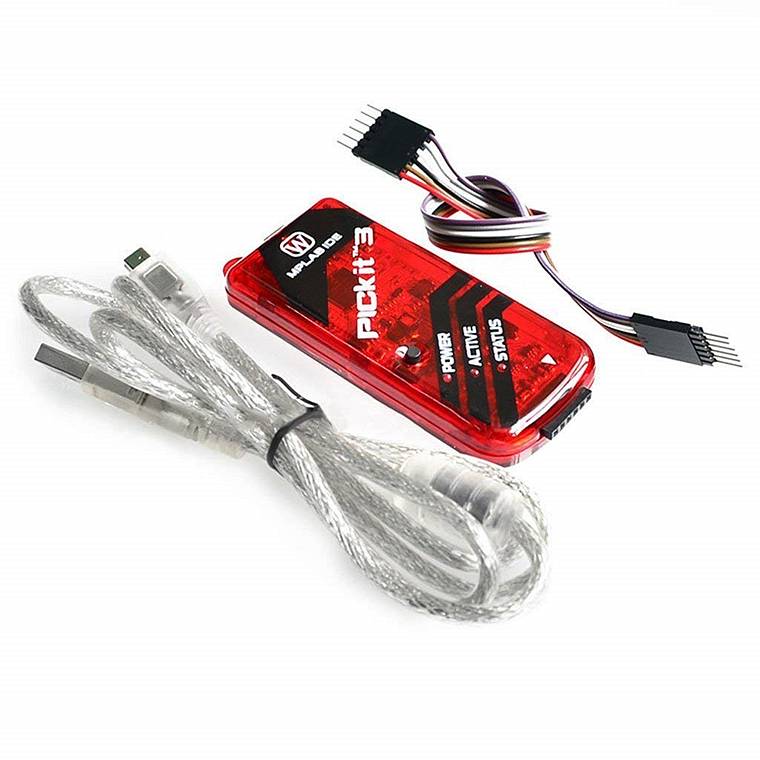

PICkit3 KIT3 エミュレータプログラマー PIC マイクロコントローラデバッガプログラマ amazon.co.jp/exec/obidos/AS… 朝から迷いに迷って、ついにこれポチってしまった。純正品は秋月で5千円もするから、これで逝けるんなら御の字だろう…という考え。決済時に残ってたギフト券が適用されて845円 w。 pic.twitter.com/bAgaPidpNh

2018-12-11 09:12:19
拡大
戸田プロダクション @TodaProduction

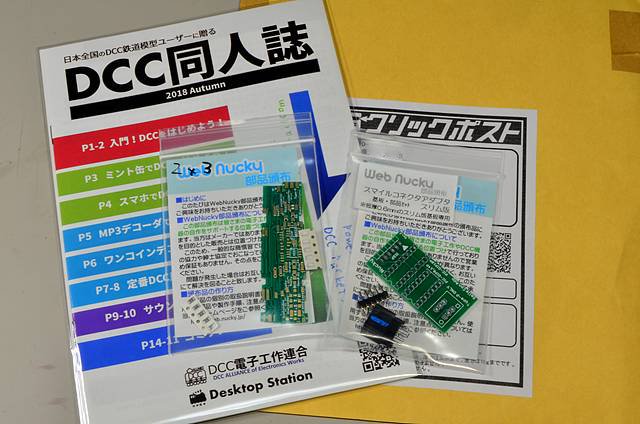

ワンコインデコーダ4 (for KATO Loco) とスリム版アダプタの基板頒布が届いた! なんと「DCC同人誌」も入っていた (^_^)。2冊めゲットだが、今度のは折れ曲がってないから嬉しい。Nucky さん 有り難うございました。 pic.twitter.com/ftSsXYGU4g

2018-12-13 16:14:46
拡大
戸田プロダクション @TodaProduction

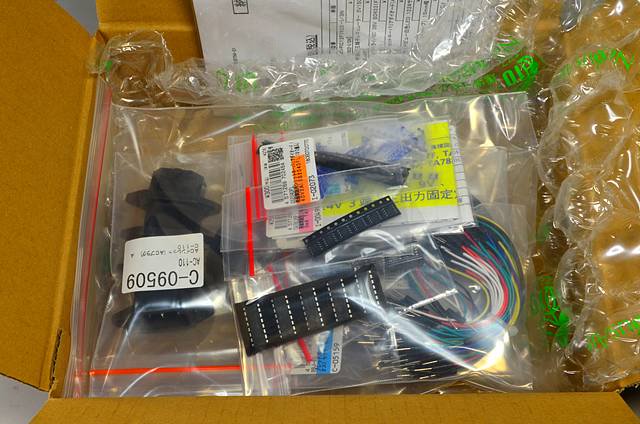

ワンコインデコーダ4 (for KATO Loco) にハンダ付けする部品 (ほか) も、さっき秋月電子から届いた! これで残るは、先日注文した怪しげなPIC3ライタが 中国から届くのを待つのみ (^_^)。 pic.twitter.com/UBsIM9C4yJ

2018-12-13 17:45:58
拡大
戸田プロダクション @TodaProduction

秋月から届いた部品チェックがやっと終わった。覚悟していたが、ぱっと見ではPICマイコンとフルブリッジドライバの区別がつかず、しかも小袋にも型番シールが貼られていなかったので往生した。老眼鏡+拡大鏡ではチップ表面のマーキングは全然読めず、マクロレンズで接写して初めて型番が判る始末。

2018-12-13 19:02:23
戸田プロダクション @TodaProduction

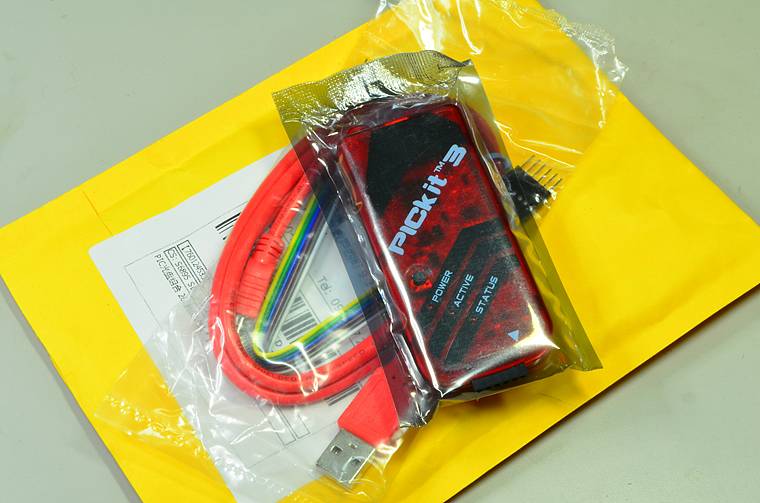

2週間前に注文した怪しげなPICライタが、ようやく中国から届いた!(^_^) これで待望の Nucky さん製 ワンコインデコーダ4 (for KATO Loco) をハンダ付けすることが出来る。 pic.twitter.com/h7A8jY7Iha

2018-12-26 10:22:56
拡大
戸田プロダクション @TodaProduction

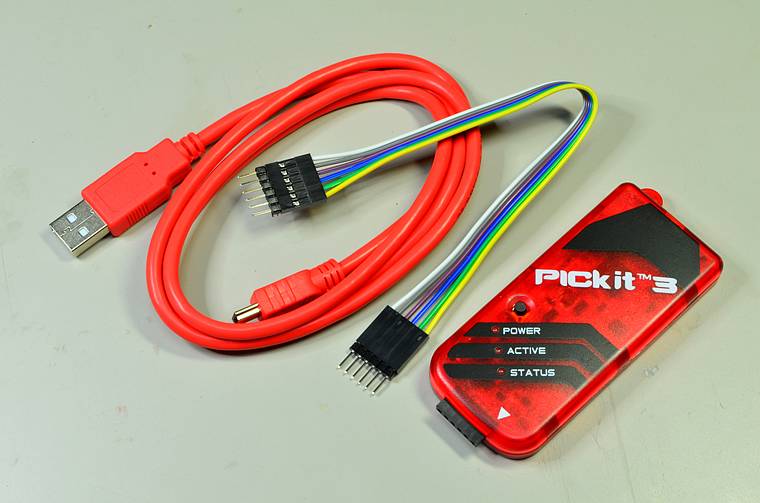

意外にも、ぱっと見では結構モノは良い感じ。わずか845円しか払ってないとは到底思えん (^_^)。これで上手くPICに書き込み出来れば良いんだけど…。 pic.twitter.com/liNZoHTXb7

2018-12-26 10:34:07
拡大
戸田プロダクション @TodaProduction

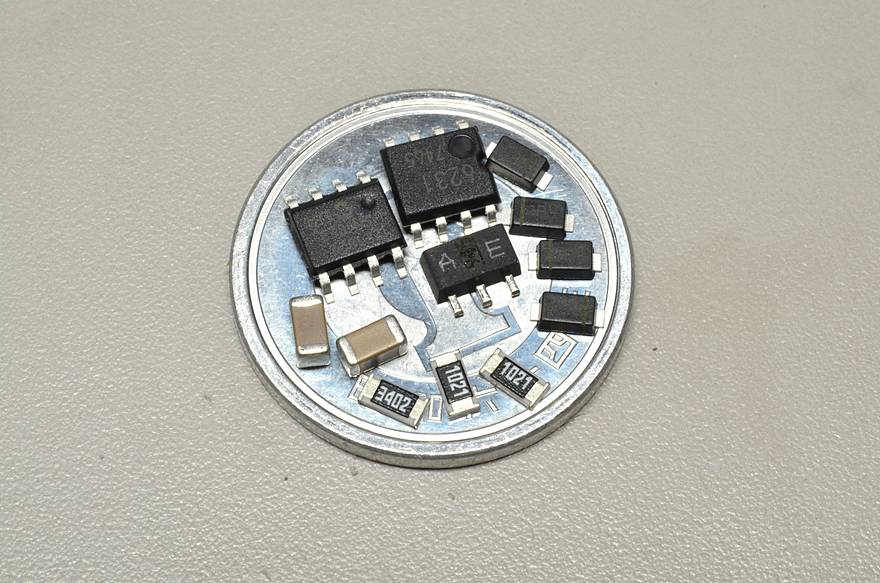

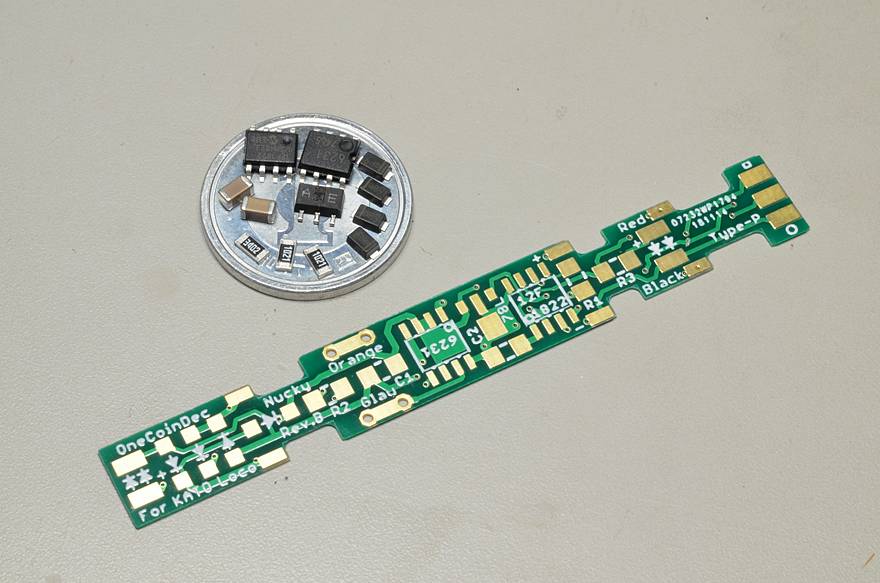

ワンコインデコーダ4 (for KATO Loco) web.nucky.jp/dcc/decoder4/o… 早速、作業を開始する。上の解説ページを熟読し、とりあえず1円玉の上に載ってる12個の部品を緑色の基板上にハンダ付けすべきと理解した (前照灯チップLEDは後日、車両搭載時に位置決めして別途ハンダ付けするつもり)。 pic.twitter.com/S87UIGVd7o

2018-12-26 12:05:36
拡大
戸田プロダクション @TodaProduction

しっかし、メチャクチャ部品が小さいな? ようも皆さん こんな細かいハンダ付けが出来るなぁ (^_^;)。PICのハンダ付けは2年ほど前、KATO の FL12のPICの足から5Vのリード線を2本引き出す作業をさんざんやったけど、あのあとさらに老眼が進行してるはずだからすごく緊張する。 pic.twitter.com/1I0ft4OKp9

2018-12-26 12:06:42
拡大
戸田プロダクション @TodaProduction

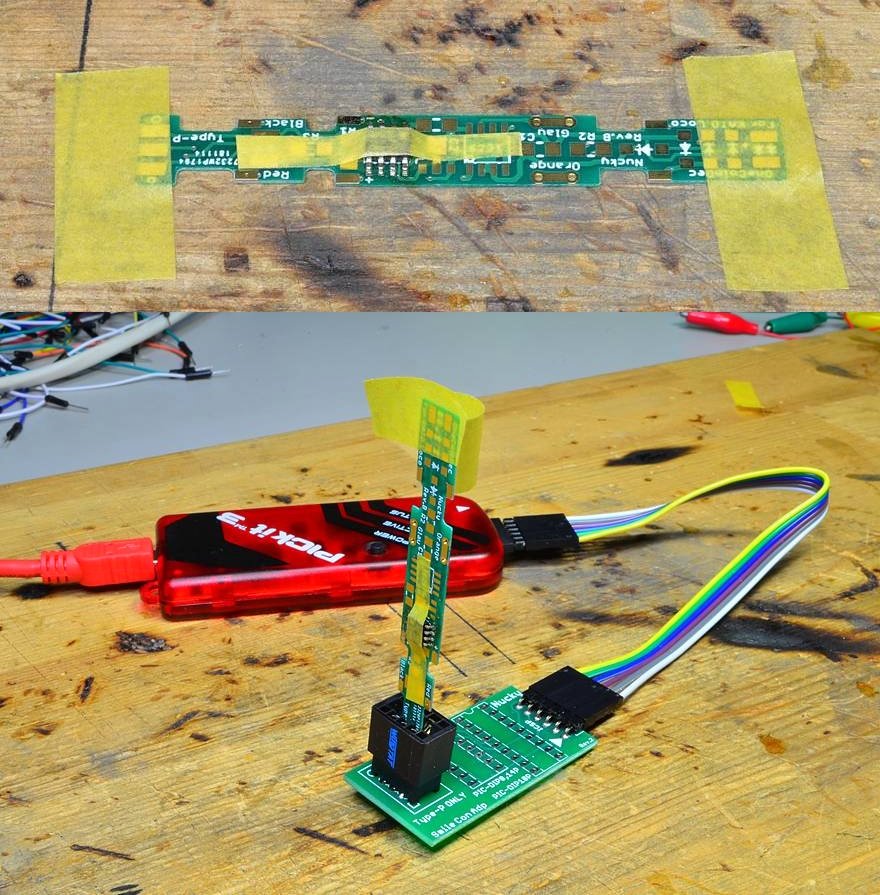

案ずるより産むが易しか? PICマイコン (PIC12F1822-I/SN) だけなら、意外と簡単にハンダ付け出来た。解説ページの指示に従って、この段階でPICマイコンにプログラムを書き込んでみる。 pic.twitter.com/jniNpXpciF

2018-12-26 12:26:44
拡大
戸田プロダクション @TodaProduction

あちゃー (>_<)、駄目だ、このPICライタではコネクトに失敗する… orz。

2018-12-26 13:07:35
戸田プロダクション @TodaProduction

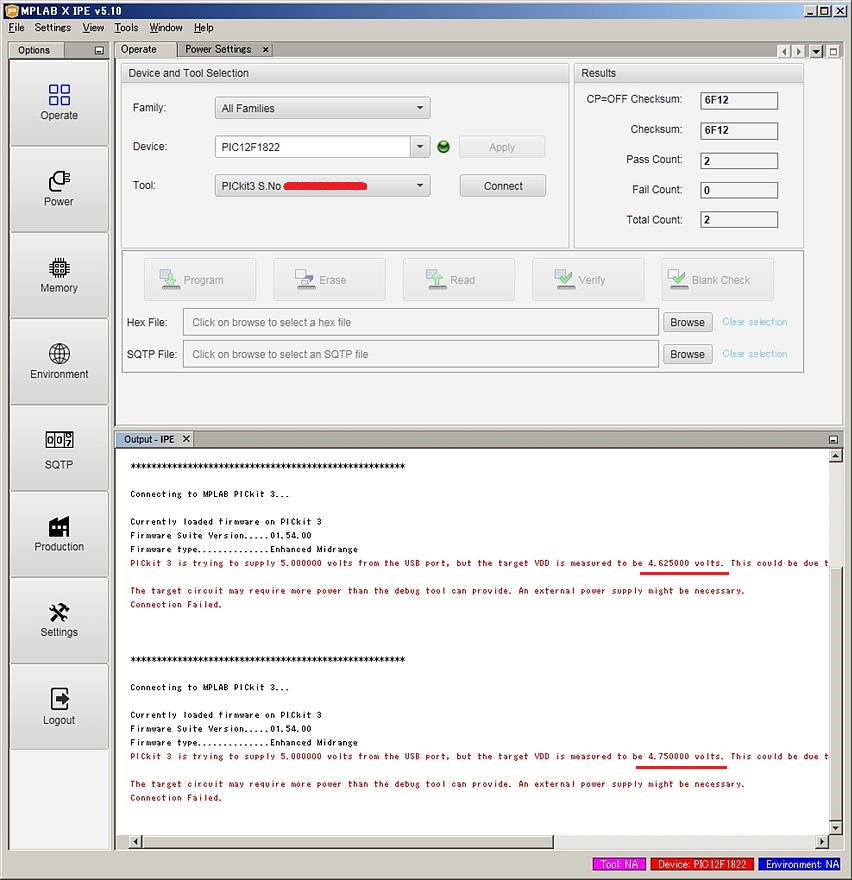

USBポートの電圧が低い。電圧にシビアなことはアマゾンレビューで先刻承知済みだったが、USBハブに繋いだ時4.625V、PC本体のUSBポートに直挿しでも4.75V、これはレビューの中の人が言ってる話とは違う。これって俺のマシンのUSB電圧が低いの?(^_^;) amazon.co.jp/exec/obidos/AS… pic.twitter.com/4cQZmotjqV

2018-12-26 13:11:52
拡大
戸田プロダクション @TodaProduction

困った (^_^;)。外部電源付きのUSBハブとか持ってないもんな。マシンの BIOS でUSBポートの電圧とか上げられないのか?

2018-12-26 13:16:15
戸田プロダクション @TodaProduction

残念ながら BIOS には「USBポートの電圧を変更する」設定はなかった。個別ポートは有効無効が選べるだけだ (^_^;)。別途「電源OFF状態 (S5) のUSB給電」という項目があるが、これはどう考えても今回の件には関係なさそう。

2018-12-26 13:48:52
戸田プロダクション @TodaProduction

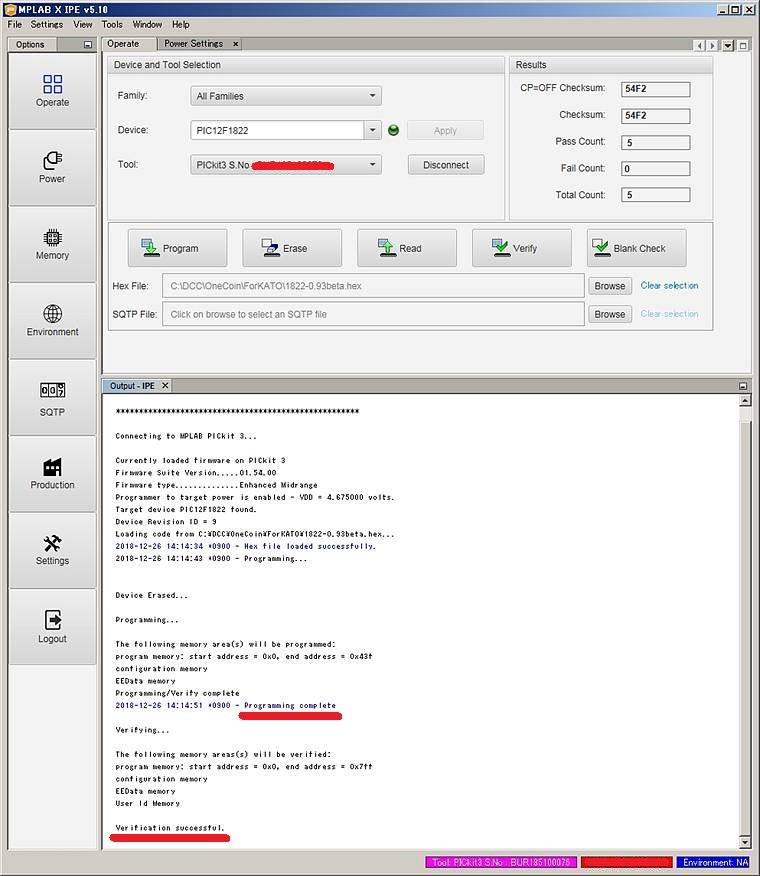

レガシーやら何やら、どのUSBポートに切り替えても、PC本体のUSB電圧は4.75Vのままだった。仕方ないから試しにIPE側の VDD 値の方を4.675Vまで下げたら、なななんと! プラグラムの書き込みまで出来た?みたいだ (@_@;)。ベリファイにも成功したが、これで良いのか? pic.twitter.com/eMZQkGcMF3

2018-12-26 14:28:29
拡大
戸田プロダクション @TodaProduction

VDD 値を変更して書き込んだ場合、プログラムのバイナリが別モノに化けるなんてことはないよな?(^_^;) ベリファイって、メモリ上に残ってる書き込み前のプログラムとPIC内部のプログラムのコンペアのはずだから、それが成功したなら大丈夫だと思うが…。仕様書の VDD の記述が何か意味深?(^_^;)

2018-12-26 14:37:56
戸田プロダクション @TodaProduction

残りの部品をハンダ付けし、基板の裏をテープで丁寧に絶縁したあと、この接続でアナログ車両が前後に走った!(^_^) 一応ハンダ付けは成功か? pic.twitter.com/7hRHoatny7

2018-12-26 17:19:55
拡大
戸田プロダクション @TodaProduction

うん、簡単なCV値の読み書きにも成功した。ということは、今日のところは「上出来」と言えるんじゃないか? (^_^)

2018-12-26 17:46:14
戸田プロダクション @TodaProduction

中華製PICライタの問題か? それともうちのマシン電圧が低いのか? ちょっと想定外の事態でハマったが、それ以外は極めて順調にハンダ付けが出来た。あれこれ写真撮って手間取ったりしなければ (^_^;)、次からはゆっくり1時間もあれば基板単体テストまで完了出来ると思う。残りの基板も頑張ろう。

2018-12-26 17:56:28
戸田プロダクション @TodaProduction

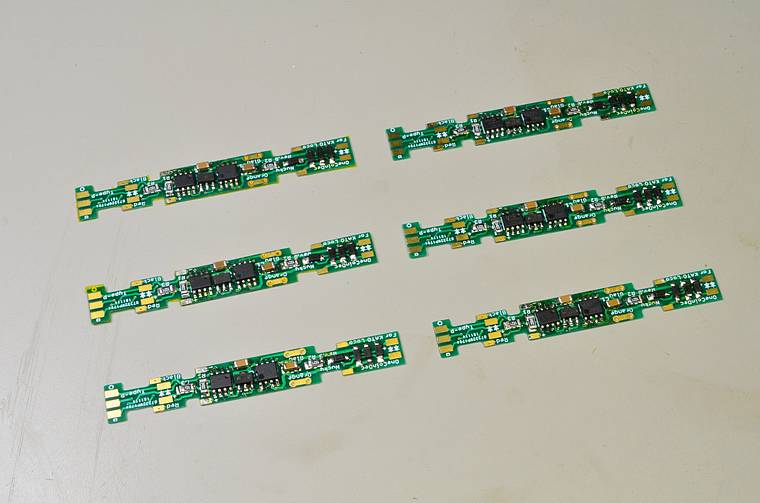

ワンコインデコーダ4 (for KATO Loco)、残りの基板を全部作って単体テストまで完了した。今日は基板をとっかえひっかえしながら、すべての基板に同じ部品を次々と順番に取り付けていく大量生産工法?を試してみた。5枚で3時間近くかかったが、楽しいハンダ付け作業が堪能出来た (^_^)。 pic.twitter.com/mJPqJWuy4d

2018-12-27 20:29:29
拡大
戸田プロダクション @TodaProduction

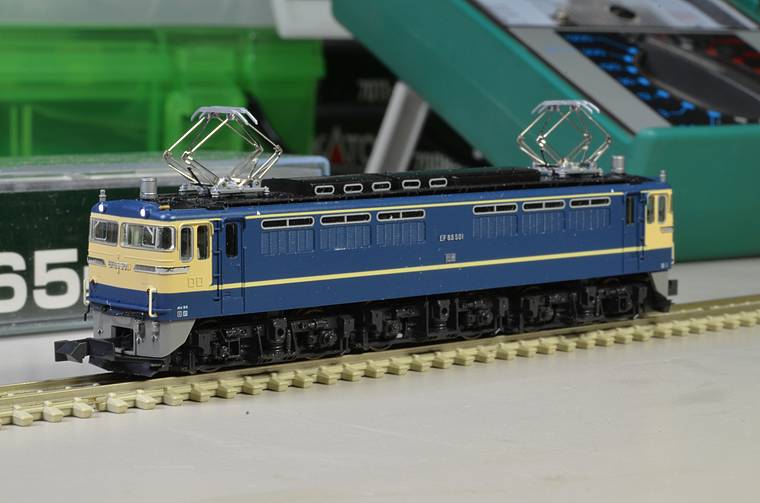

ワンコインデコーダ4 (for KATO Loco)、早速 手持ちの古いEF65に搭載してみた。なにせ初めてで少し苦労したが、無事にライトが点灯して走った (^_^)。 pic.twitter.com/aFmRfRa24k

2018-12-28 16:21:08
拡大
戸田プロダクション @TodaProduction

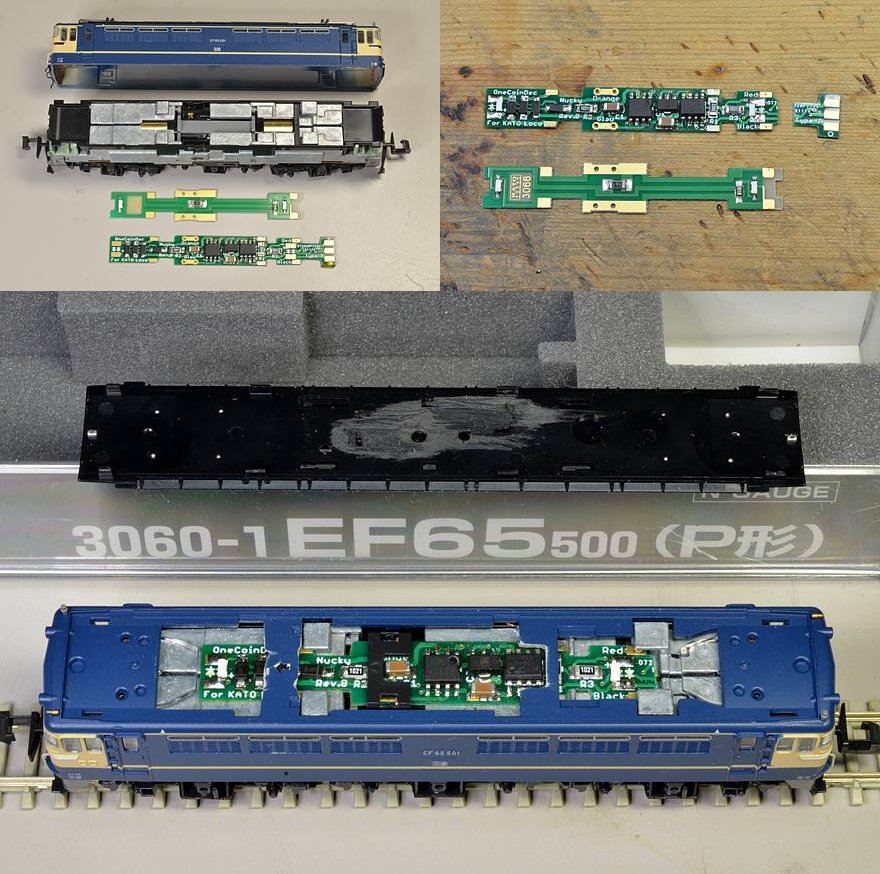

今回搭載機は、品番 3060-1 EF65 500 (P形)。加工箇所は次の通り。 1.基板PIC書き込み端子、導光材と干渉するため涙をのんで切断した 2.ボディの梁、PICマイコン部分を凹型に切り欠いた 3.ボディの梁、ダイオード部分を薄く削った 4.屋根板の裏、チップコンデンサ部分を少し掘った pic.twitter.com/vCg9OHL6pz

2018-12-28 16:22:36
拡大
戸田プロダクション @TodaProduction

1両あたり実質800円程度のコストで、手持ちの古い車両がDCC車両に変身してくれました。とても楽しい年の瀬の工作でした。基板頒布してくださった Nucky さんに深くお礼申し上げます (^_^)。

2018-12-28 16:23:21
戸田プロダクション @TodaProduction

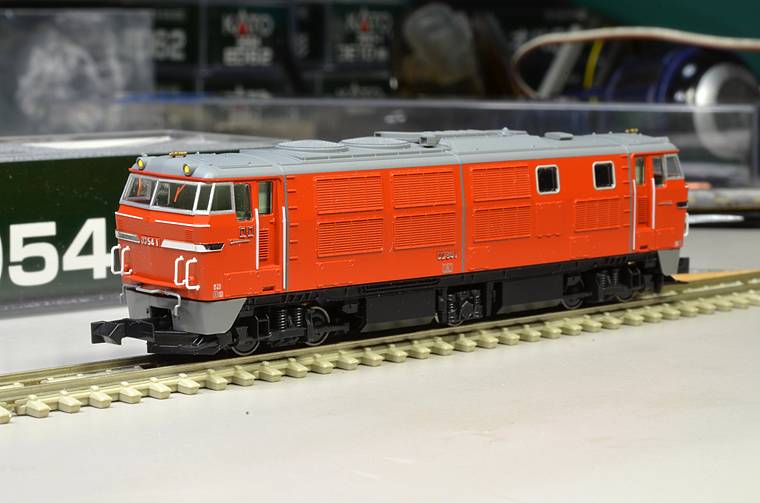

ワンコインデコーダ4 (for KATO Loco) 実装報告 (その2) 今回搭載機は 品番 7010-4 DD54 初期形、屋根が深い?車体のせいか、ボディについては全くの「無加工」で そのまま搭載することが出来た (^_^)。 pic.twitter.com/J9auyauVGu

2018-12-31 01:28:42
