アルミアタッシェケースで自作ヒットボックス

だるにっき@おえかきダルシム @DaruNikki

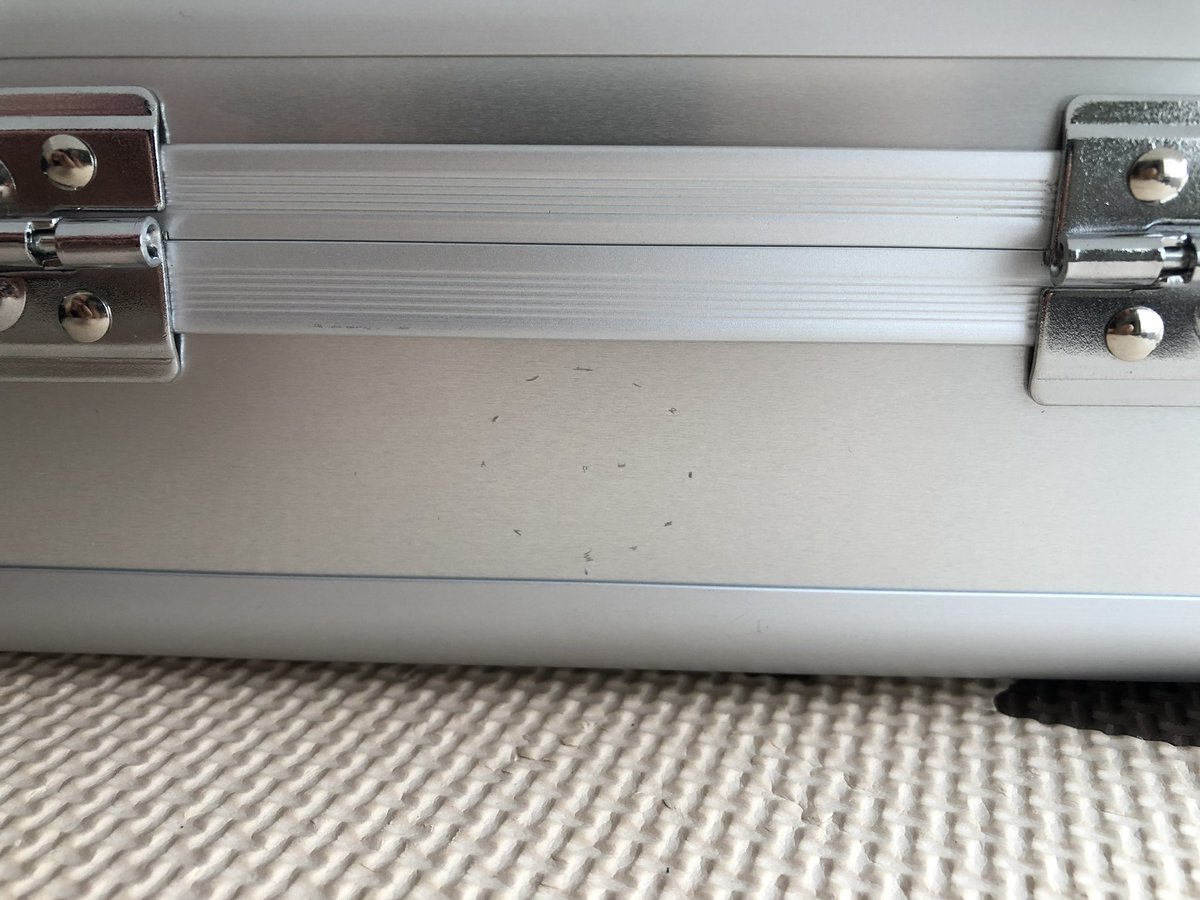

連休に入ってから新しいヒットボックス作り始めたので製作過程貼っていきます。 今回購入したガワはこいつ。アマゾンプライムデーで1800円くらいでした。小ぶりでかわいいのができそうな予感。 amazon.jp/dp/B000WNBW5C?… #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/9KXREVyMcp

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

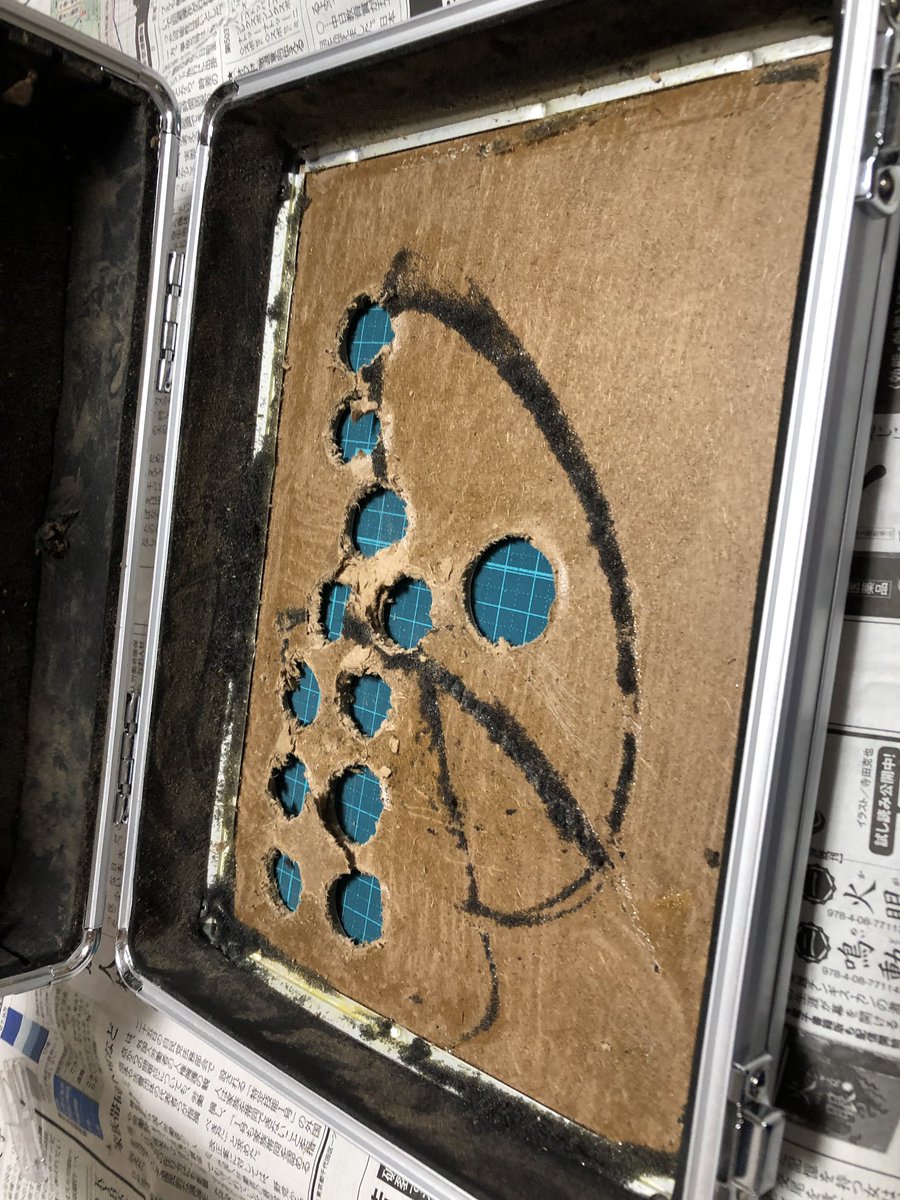

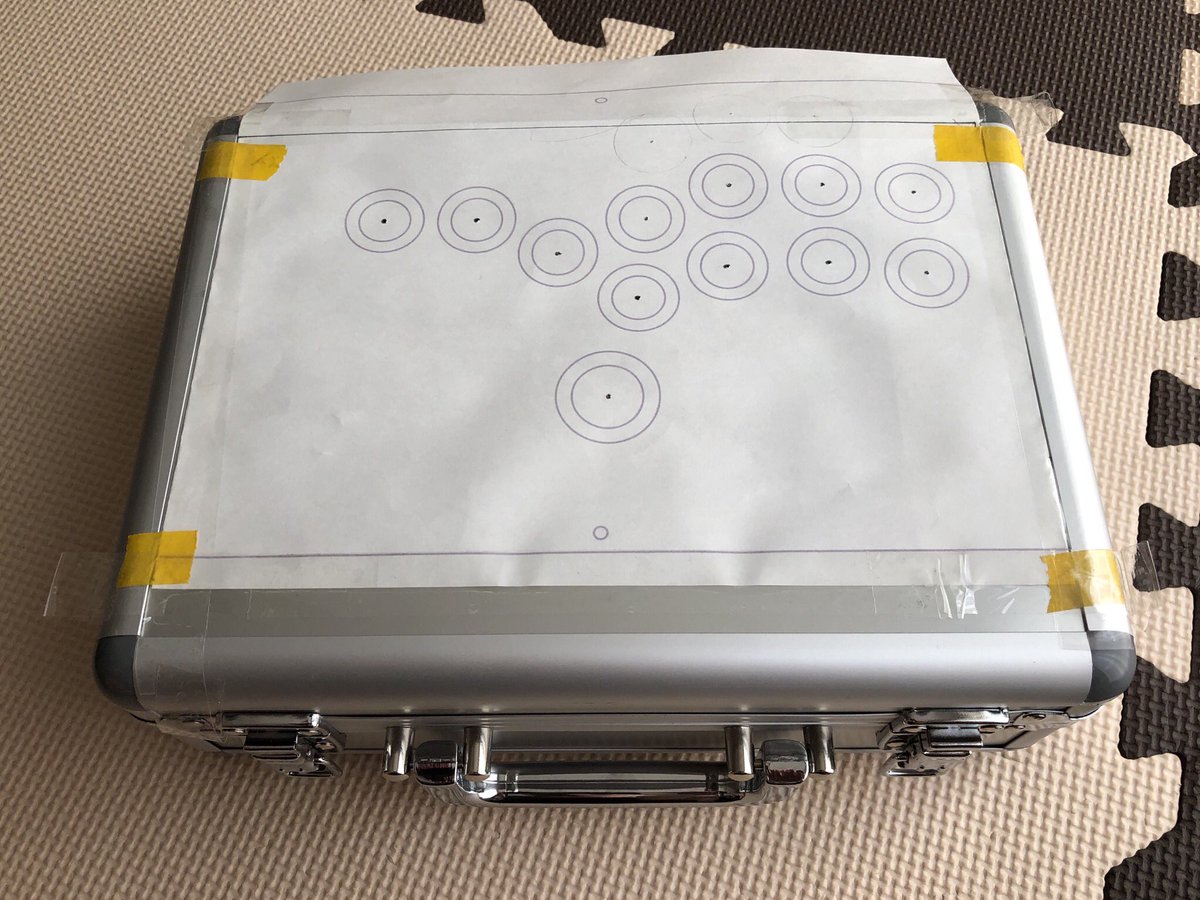

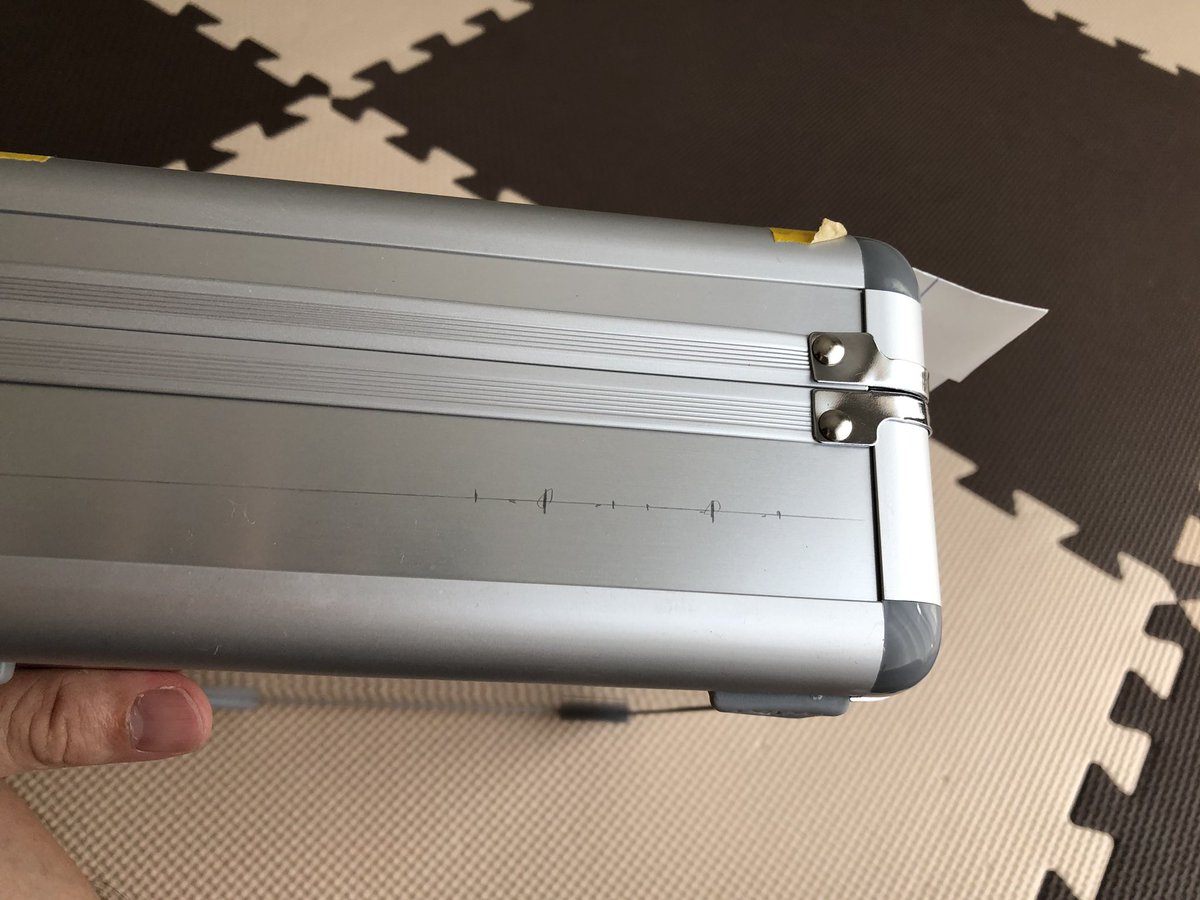

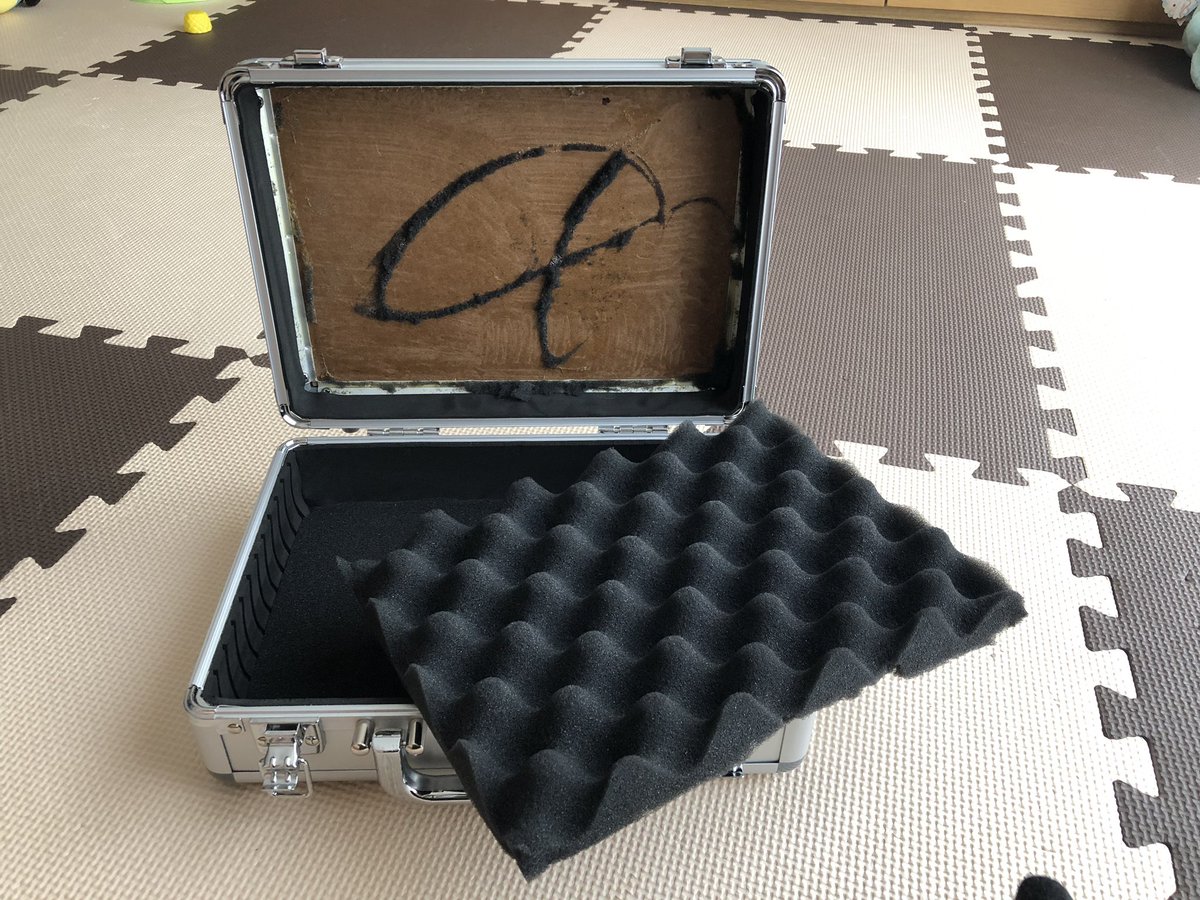

天板に付いてるクッションは強引に剥がして取っちゃいます。ダウンロードした公式ヒットボックスボタン配置の型紙を貼り付け、箱側面と奥側にスタートボタン類、ケーブル排出用穴のガイドを鉛筆で下書きします。 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/SEGyvFAKKL

拡大

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

ちなみにhitboxのボタン配置が欲しいという方は「hitbox layout」とかで画像検索するとそれっぽいのが見つかるので、その画像のリンク先でpsdファイル探してダウンロードするといいですね。

だるにっき@おえかきダルシム @DaruNikki

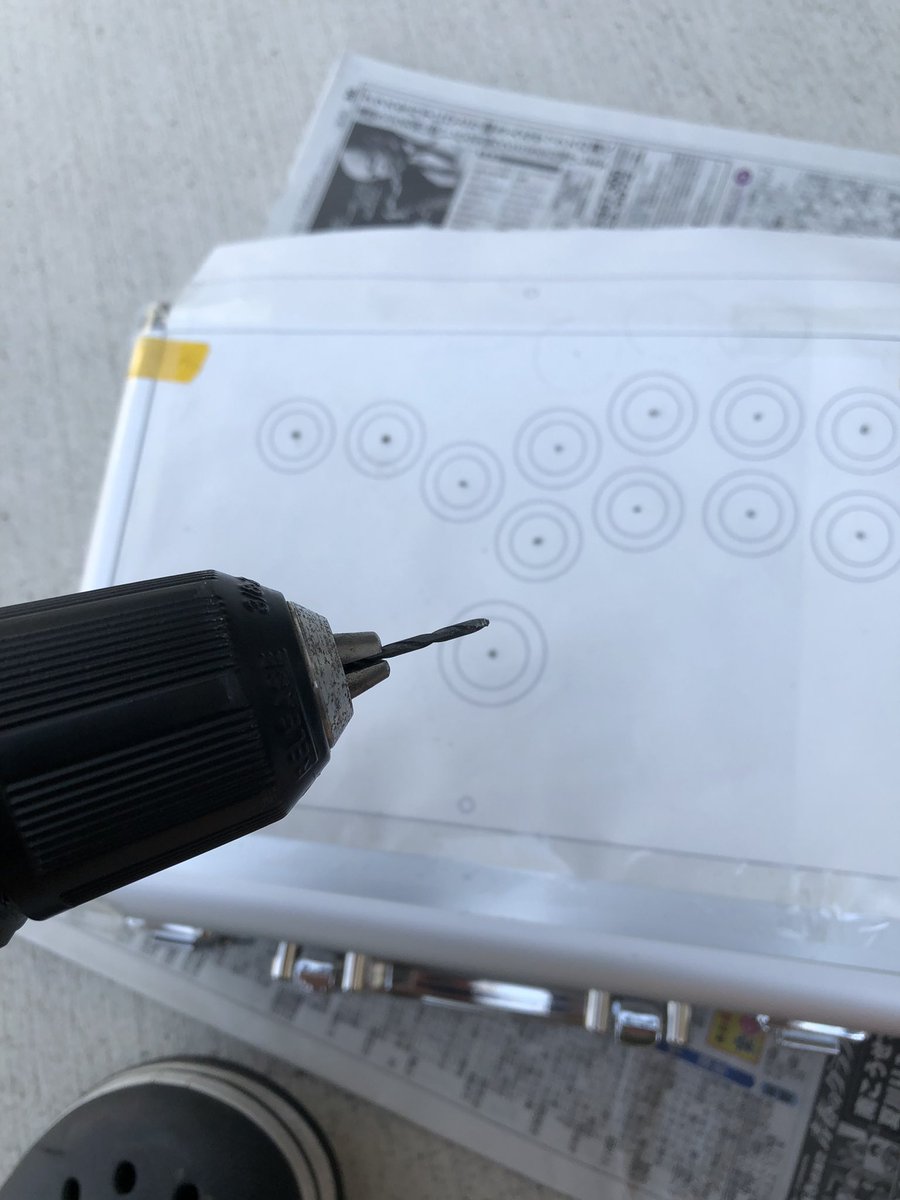

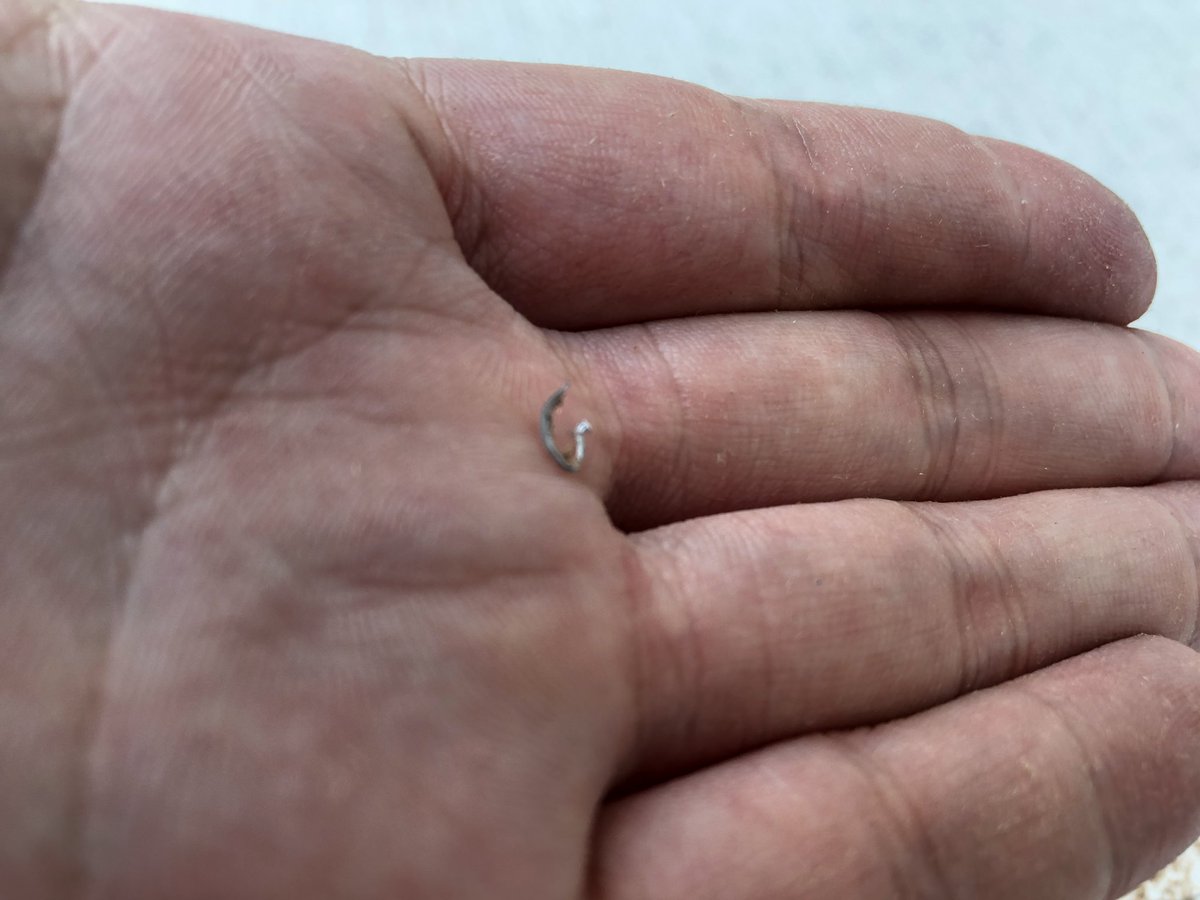

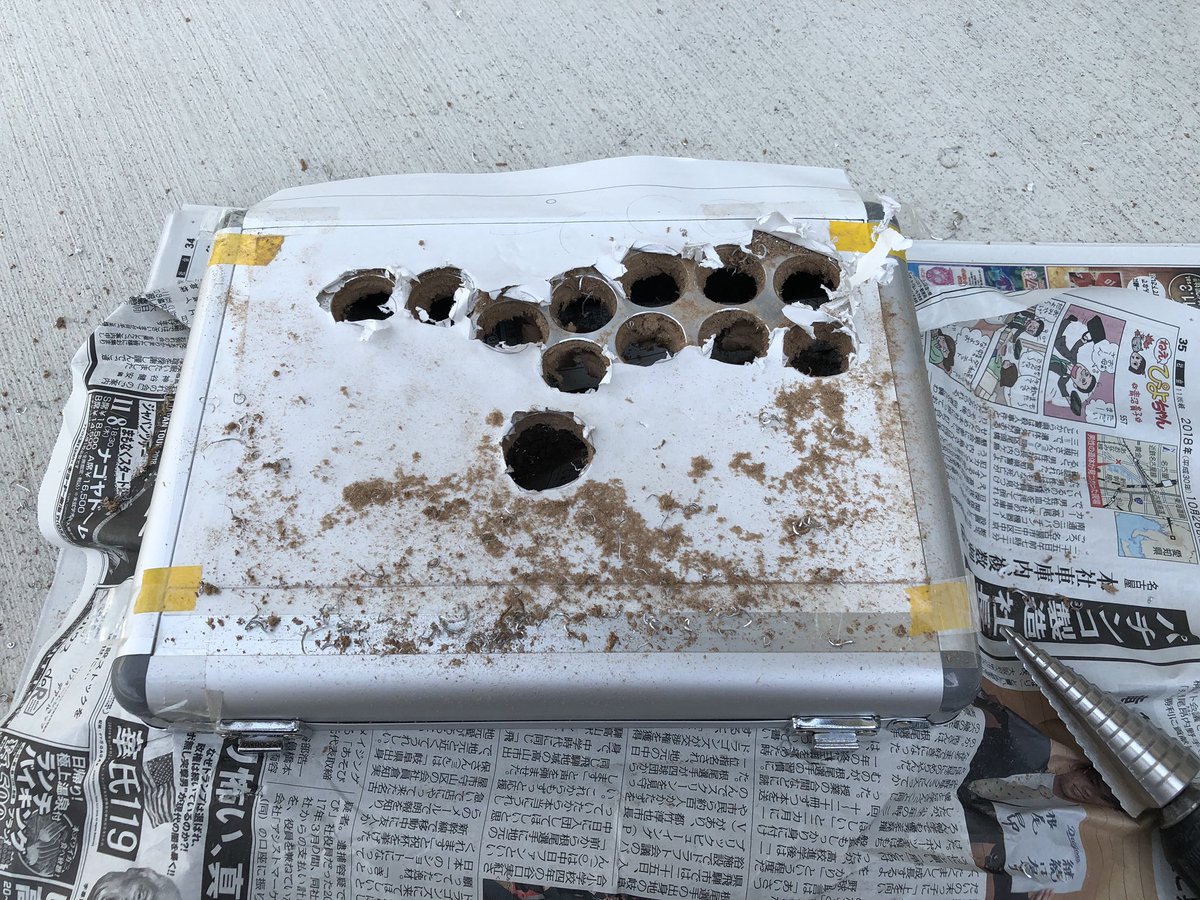

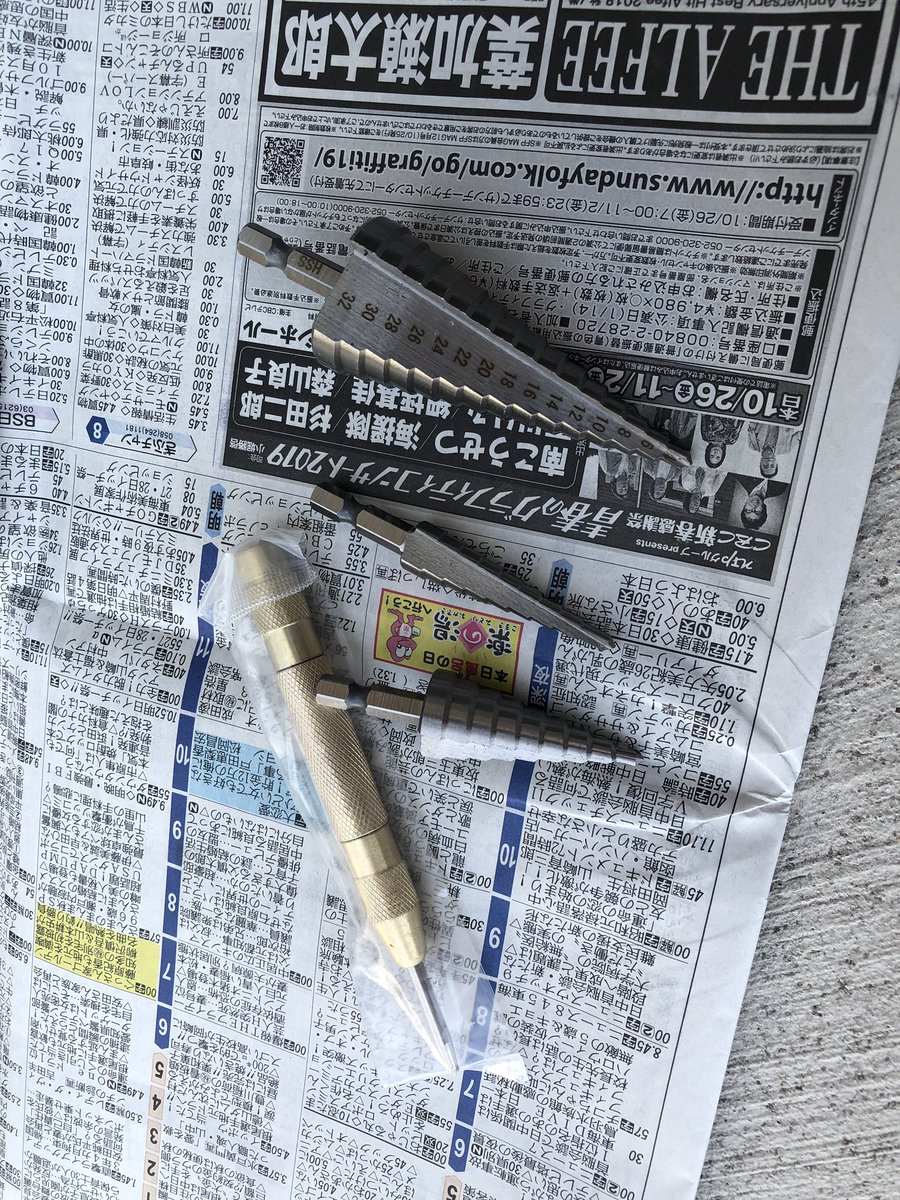

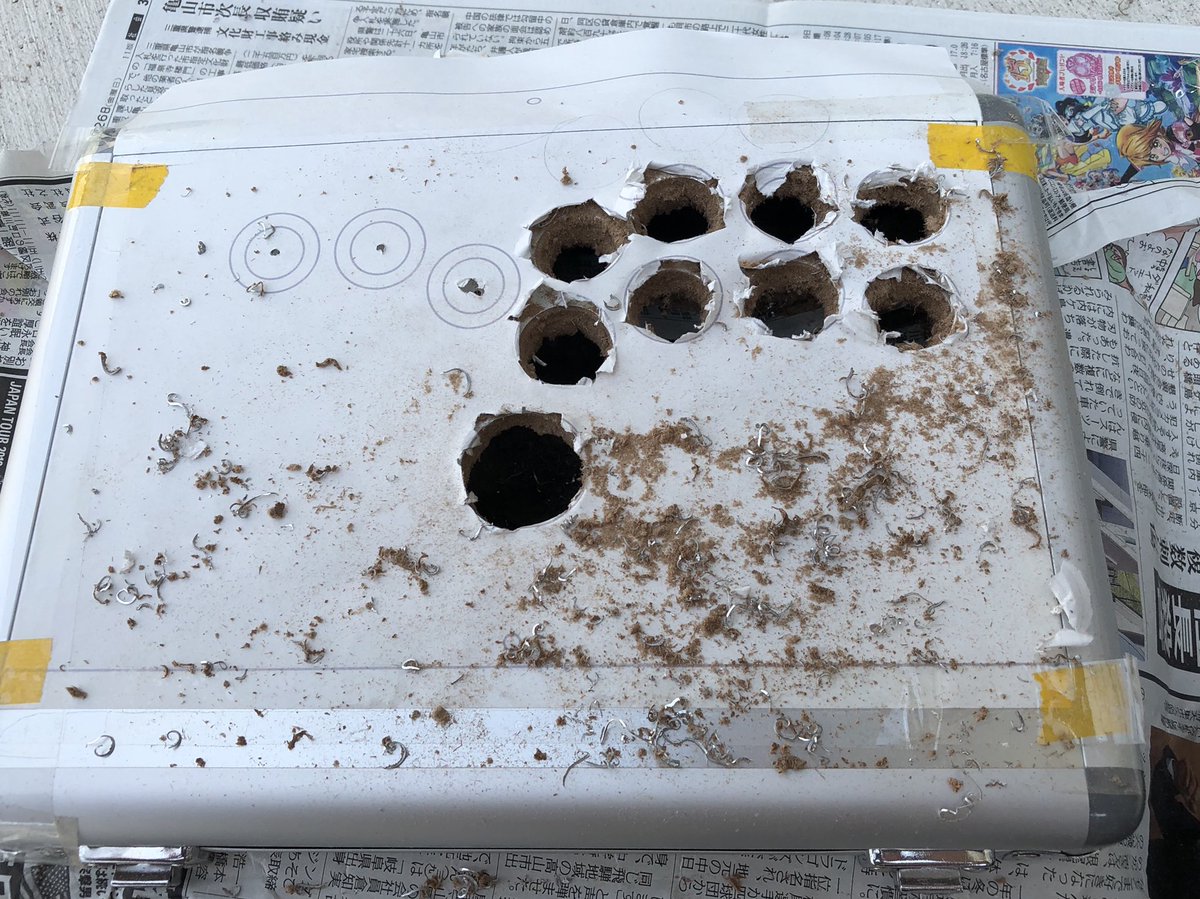

穴あけはタケノコドリルを使用 amazon.jp/dp/B07RPDQFGK?… まずは細いドリルでボタン穴中心にガイドの穴を開けて→タケノコで拡張していく感じです。いきなりタケノコやると滑ります。あとアルミの削りカス(画像4枚目)は凶器です。気をつけましょう。 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/rzFHvu8hfW

拡大

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

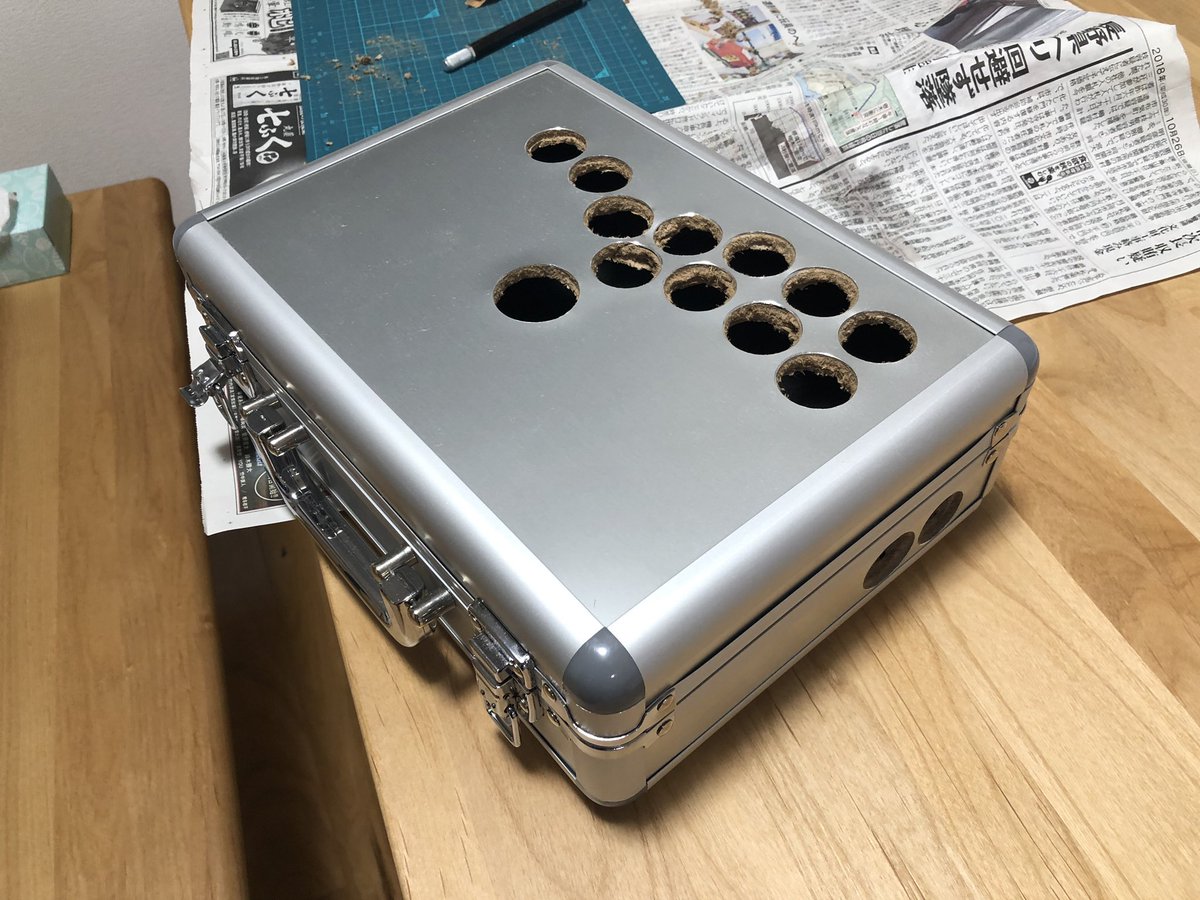

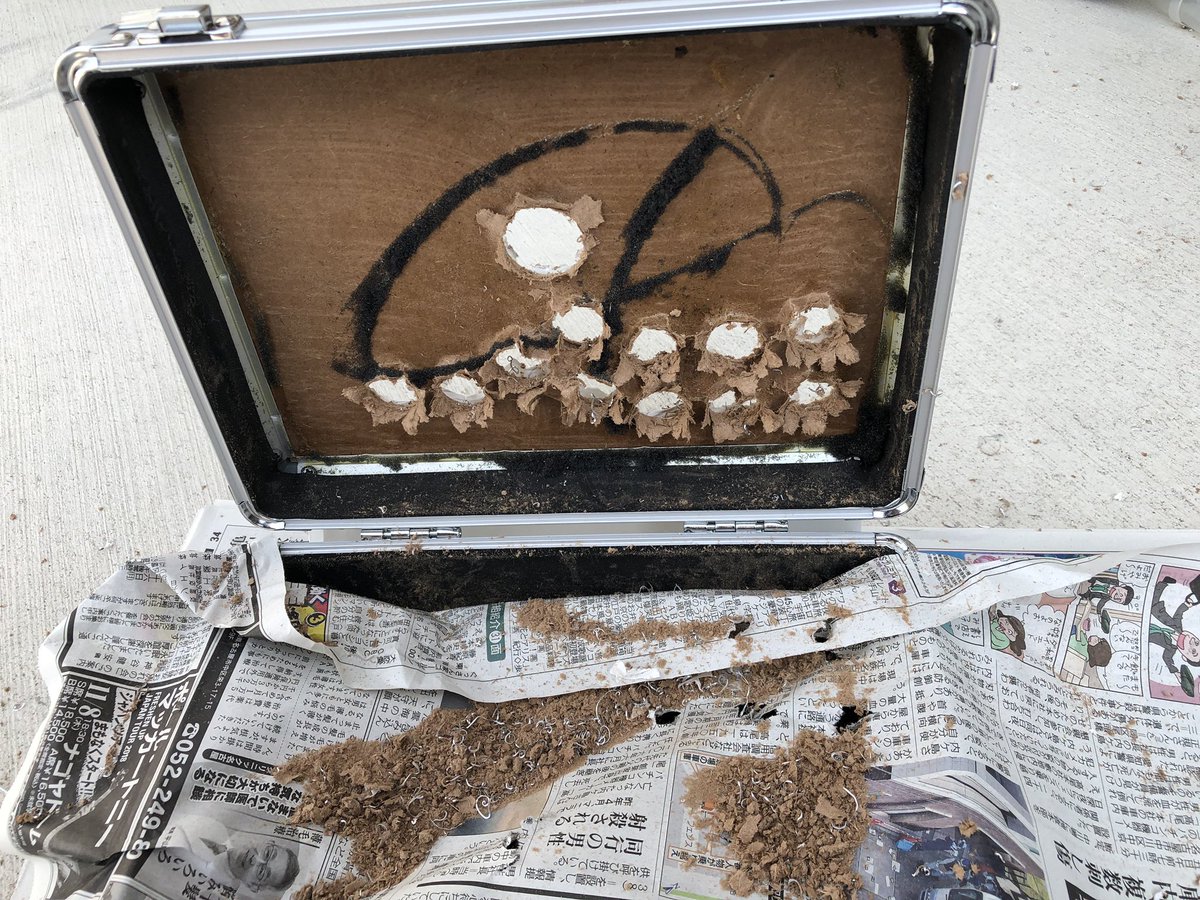

穴あけはスムーズに終わりましたが天板の裏面が毛羽立って超汚い💦 毛羽を除去し(こっちの方が大変)キレイに穴あけできました。 毛羽立つのはドリル時に反対側から面の抵抗が無いから。初めからガムテ等貼っておけば毛羽立たずできたのではないかと思う。 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/pXnQlQOCPC

拡大

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

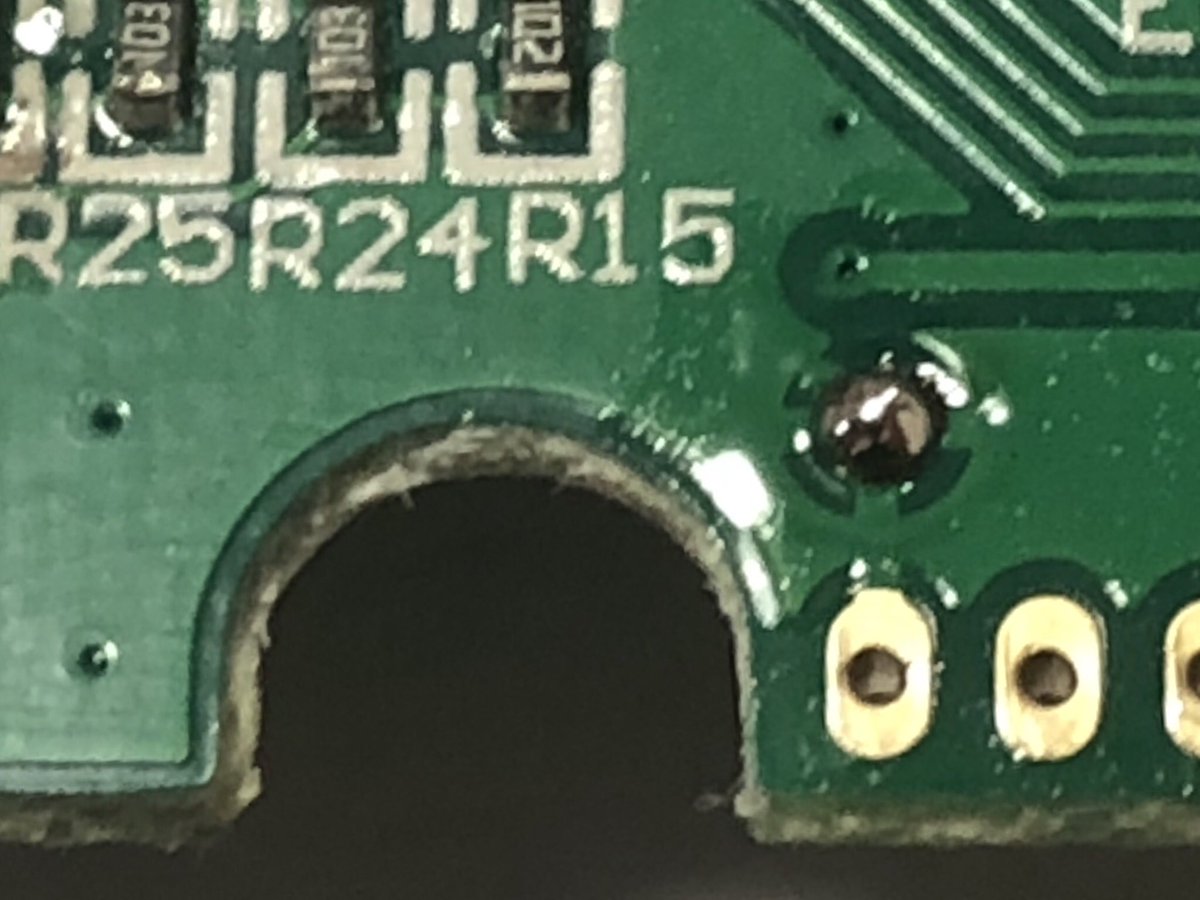

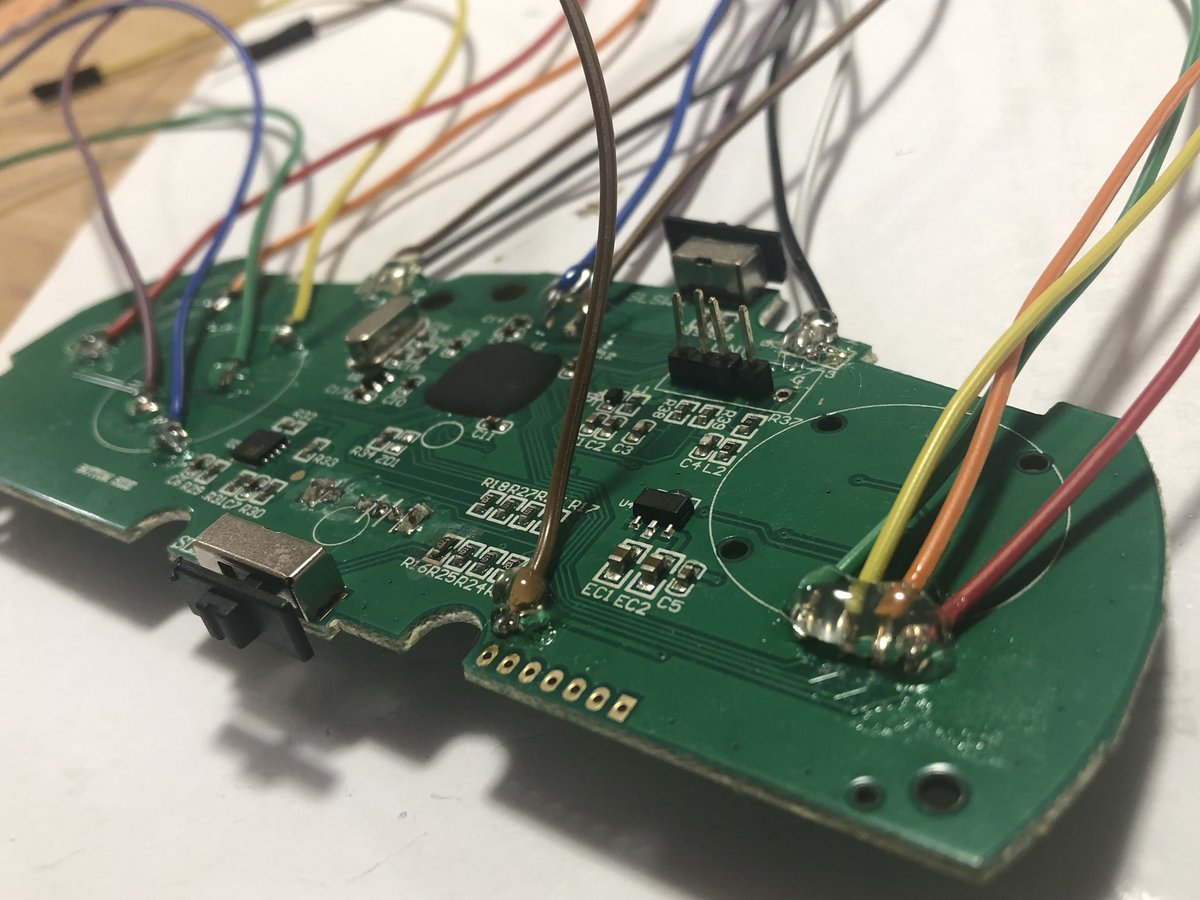

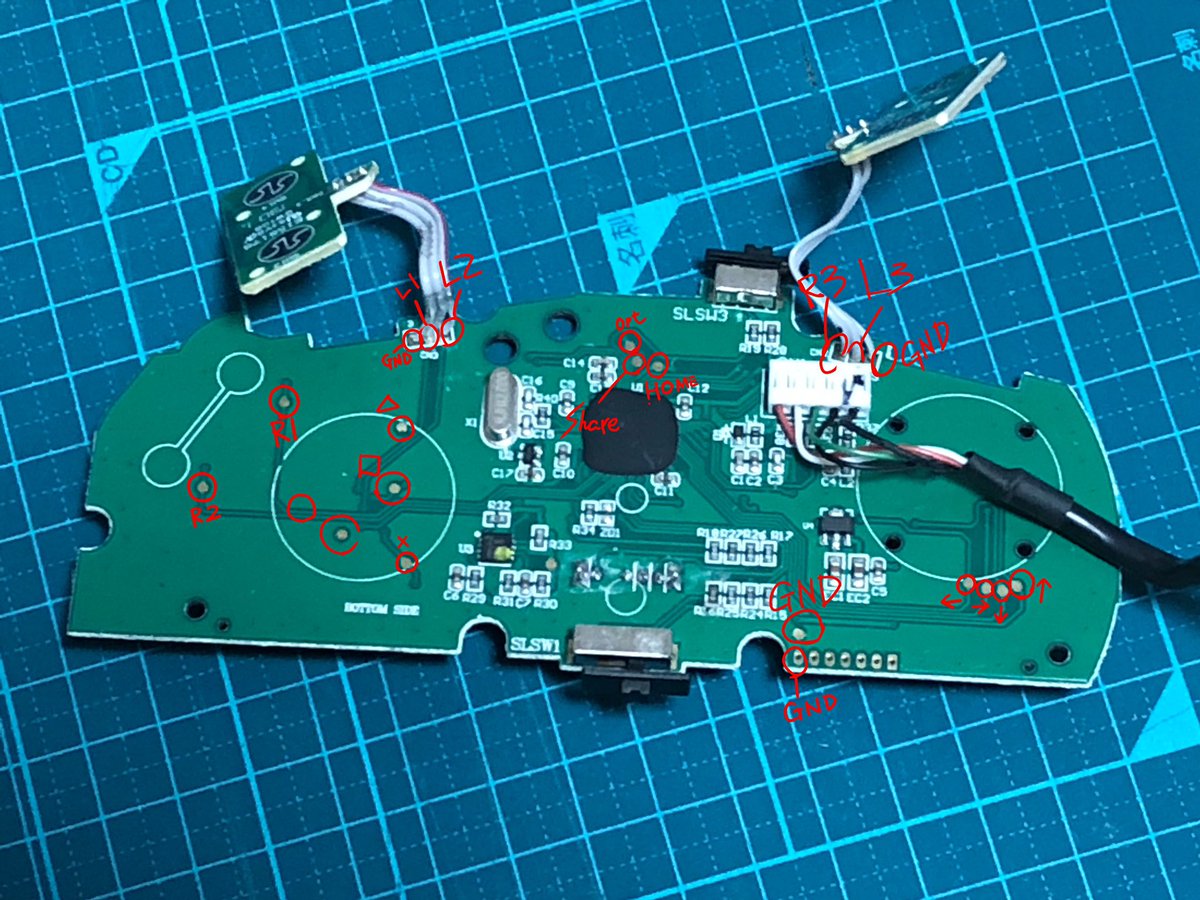

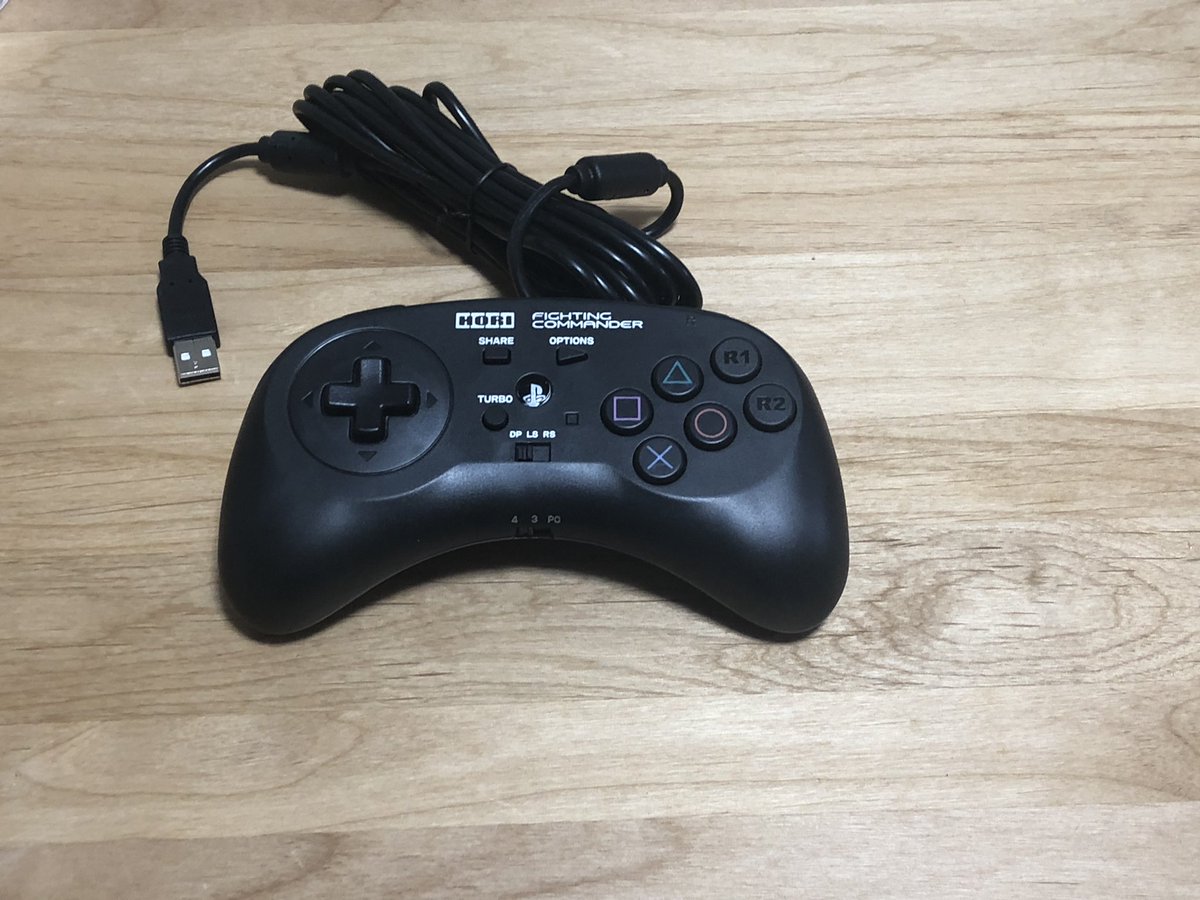

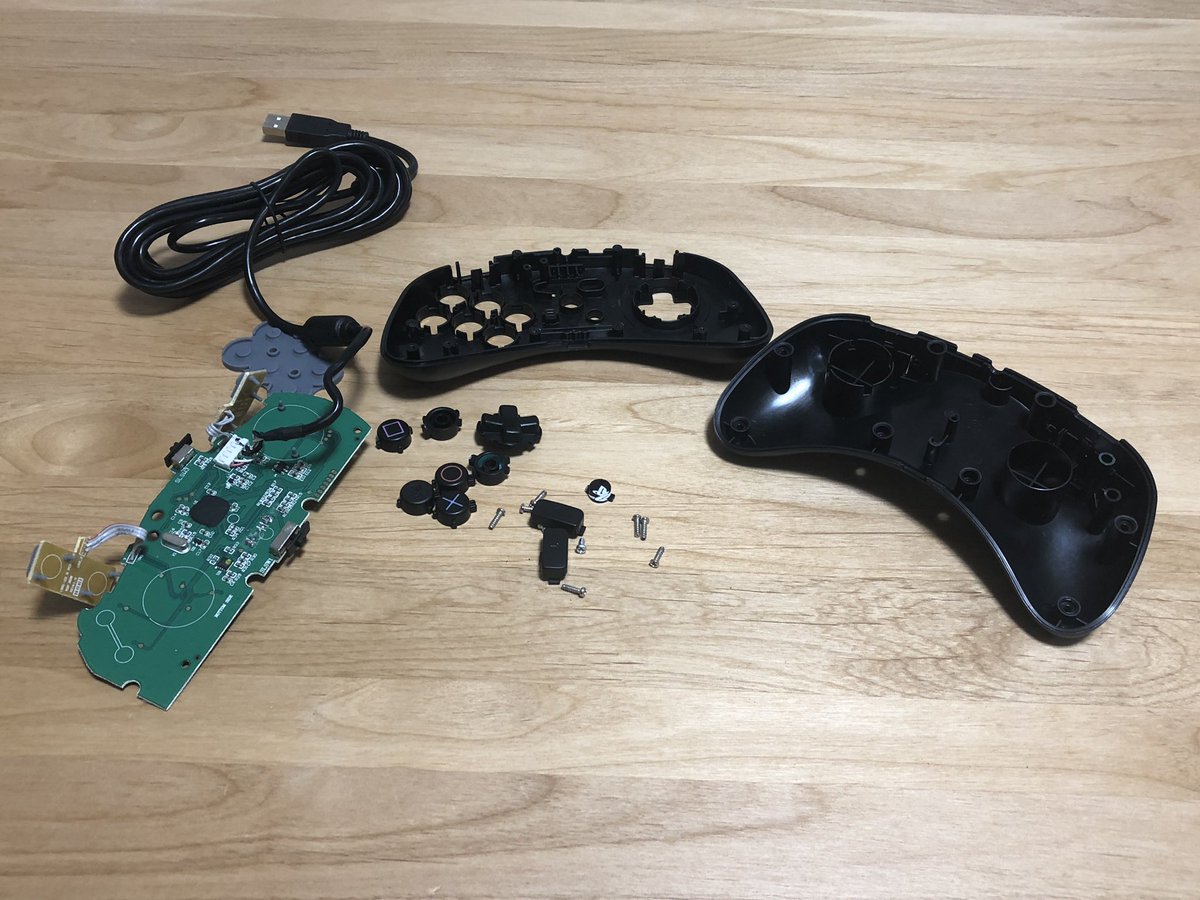

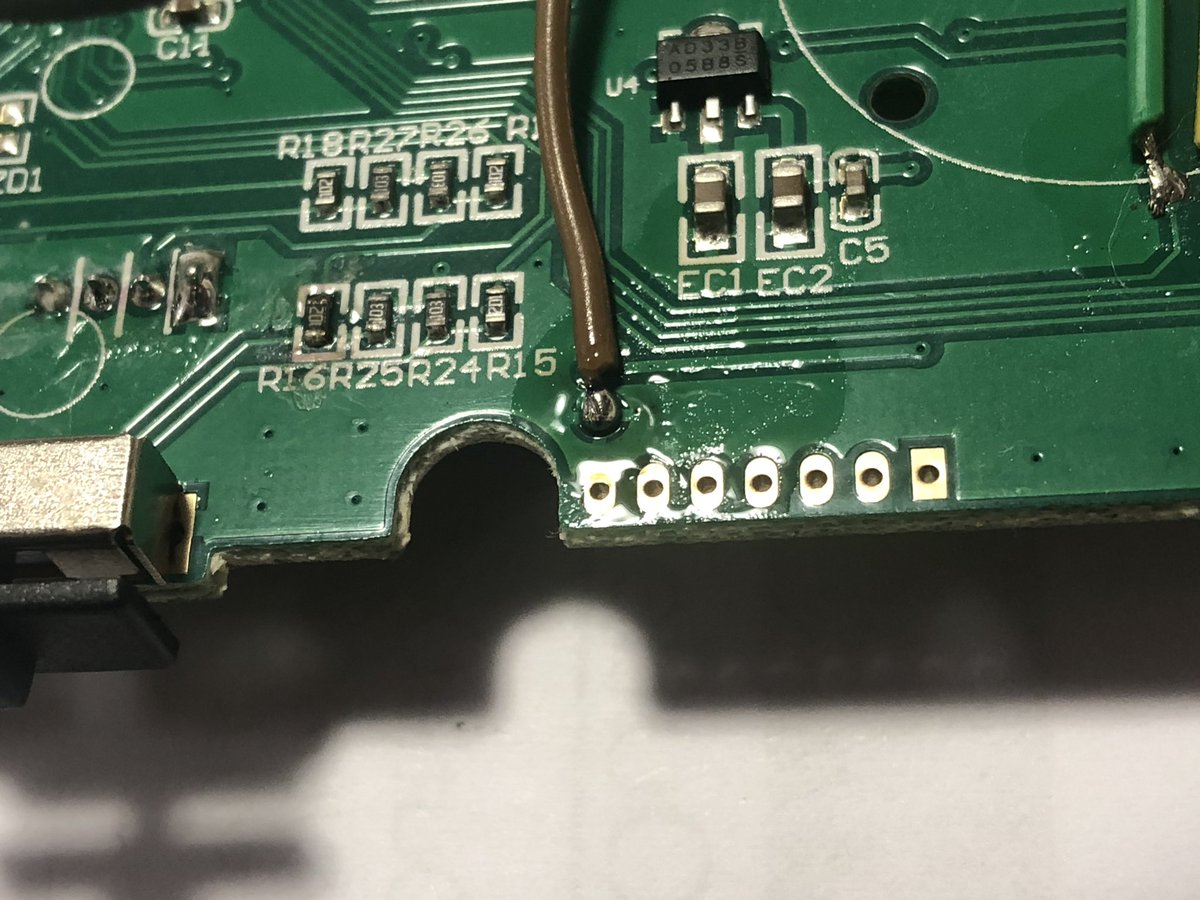

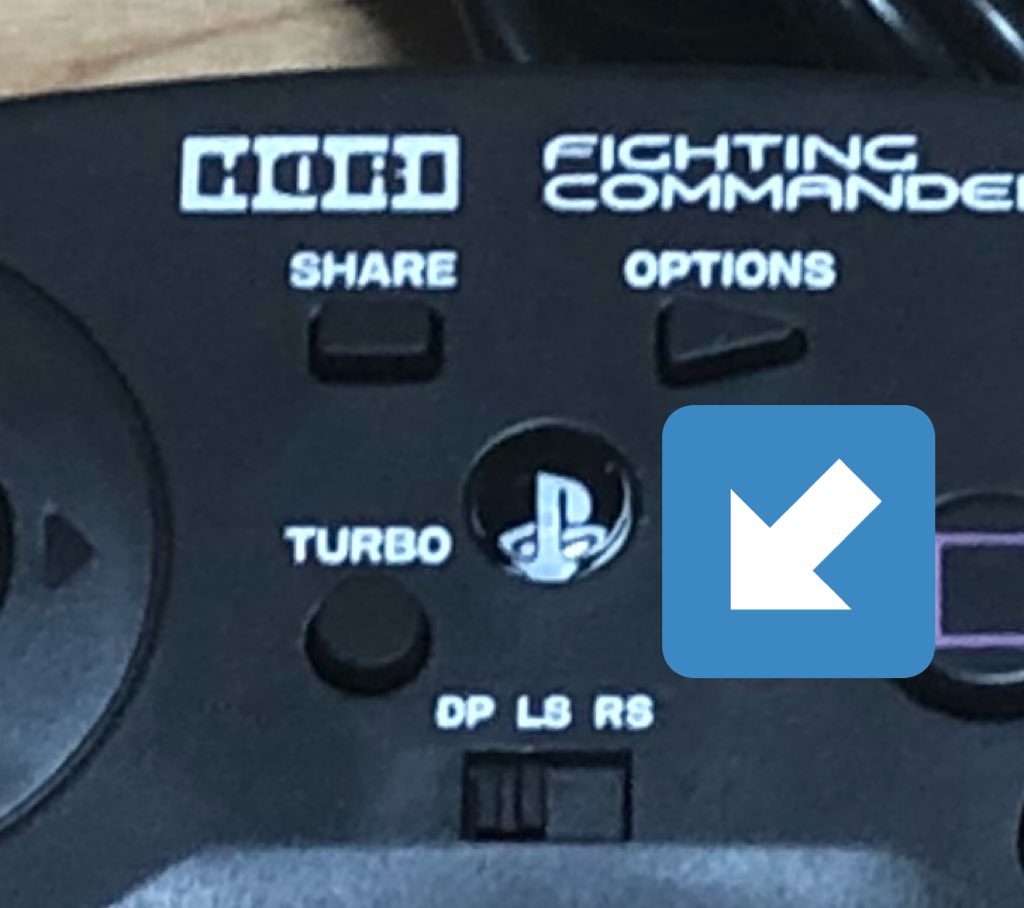

前回ガワ作ったので次は中身(基板)です。みんな大好き(でもない)ファイティングコマンダーを使います。画像3枚目の位置でスイッチを半田付けすればOK。 ケーブルが無駄に長い(3m)のでチョッキンして繋げて短くする。もう後戻りはできない(;´д｀) #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/4NzOVzYfgd

拡大

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

ん？L3R3とL1L2逆だったかな？ まーいいか。 ちなみにL3R3を有効にするにはコントローラー上部の切り替えスイッチをその方向に入れる必要があります。

だるにっき@おえかきダルシム @DaruNikki

ファイティングコマンダー基板を乗っ取って自作アケコンを作ってますが、 この基板、ボタン同時押しした時どういう動きするの？ というのを過去にまとめてましたので貼っときます。ご興味ある方は見に来てね。 daru-nikki.hatenablog.com/entry/2019/06/… #アルミアタッシェケースで自作ヒットボックス

だるにっき@おえかきダルシム @DaruNikki

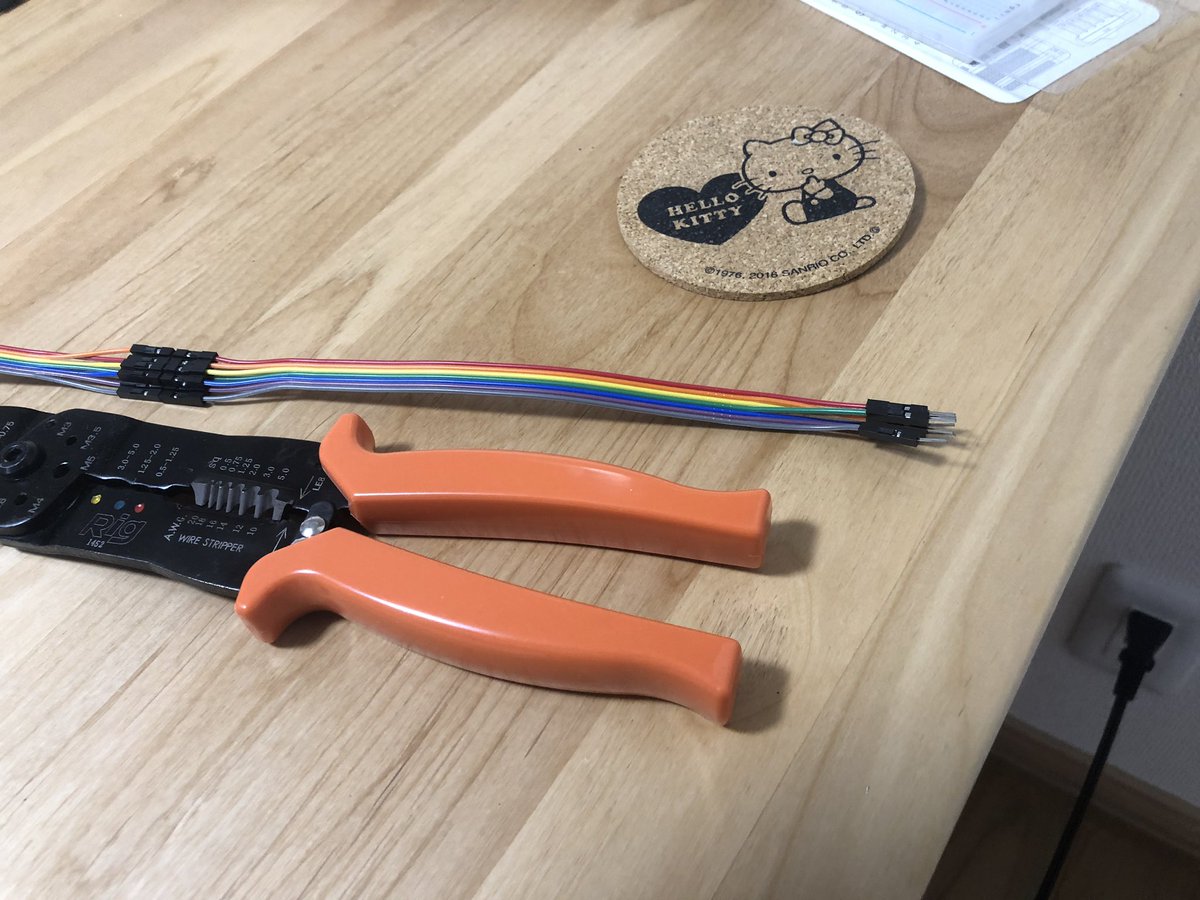

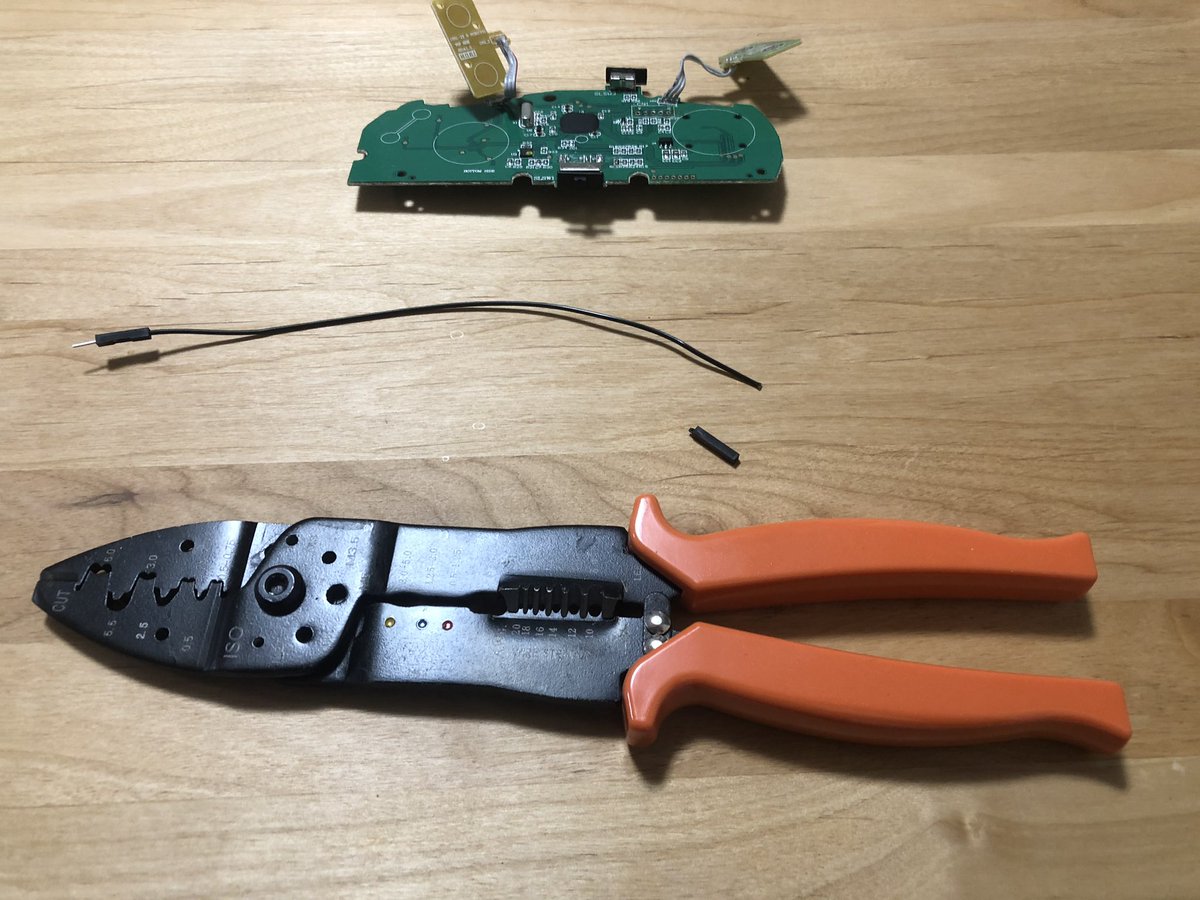

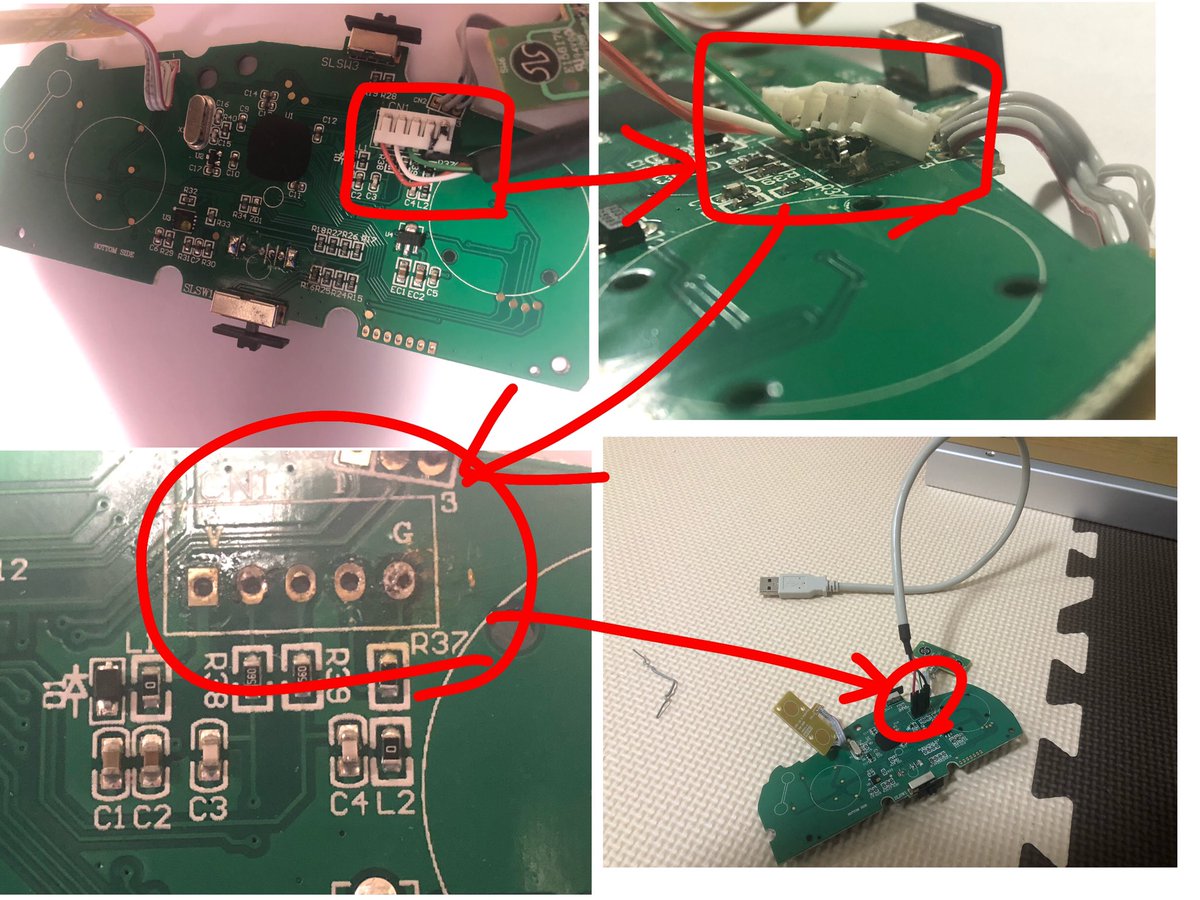

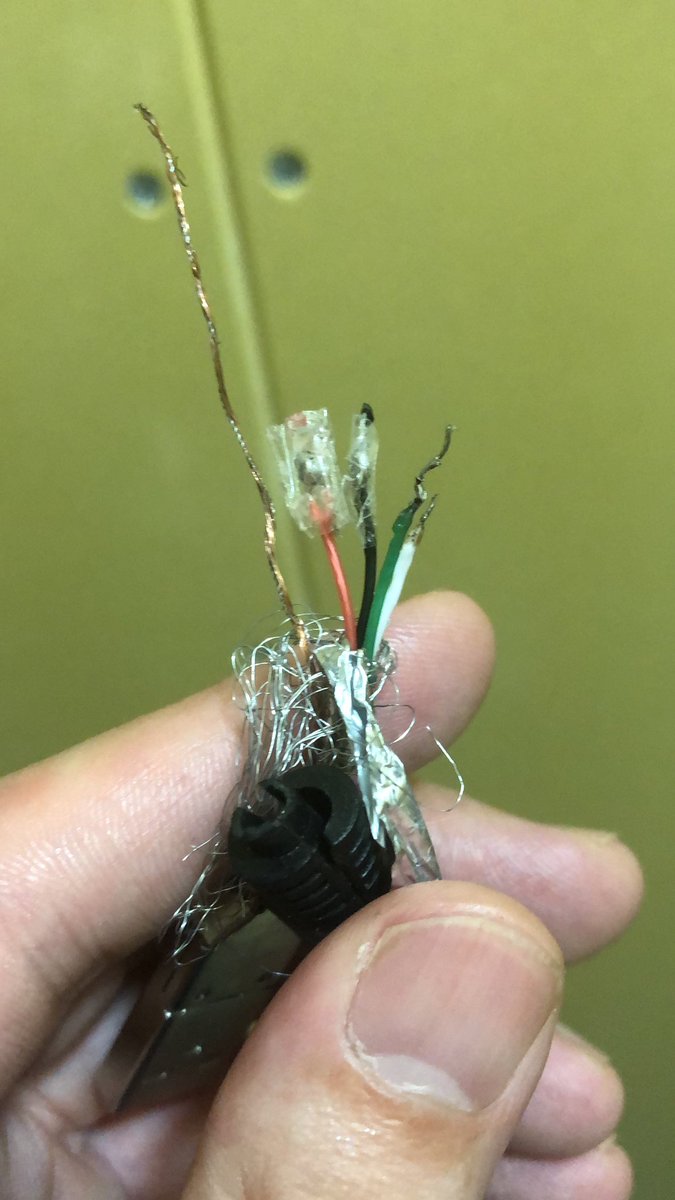

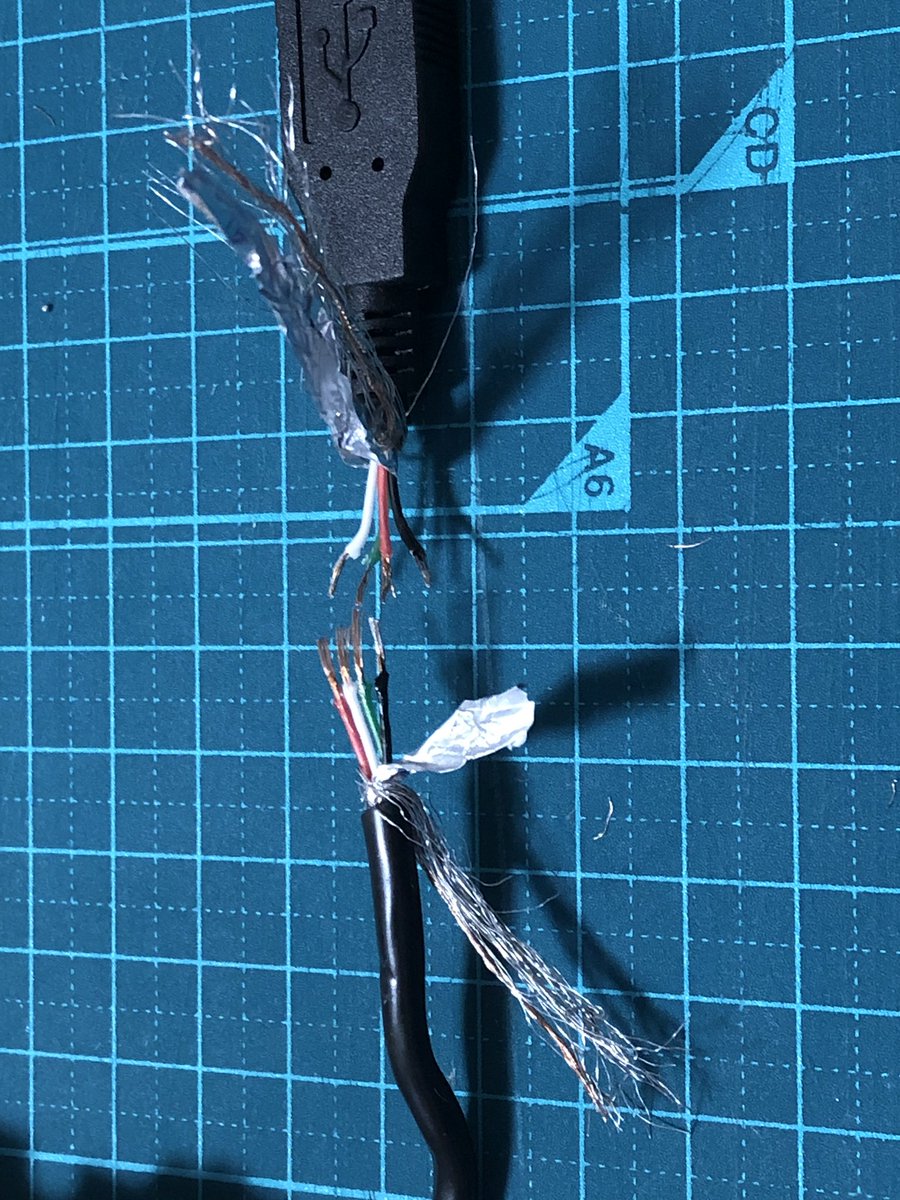

usbケーブルの短小化。結果から言おう。失敗した(๑˃̵ᴗ˂̵) 線が細すぎるんしゃボケェェェェェェーーーーーー😭😭😭😭 と、ここまでが先日の話。 途方に暮れたダルシム使いは電子回路に詳しいフォロワー様に知識をお借りすることになります。 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/dmbFfs0Yr2

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

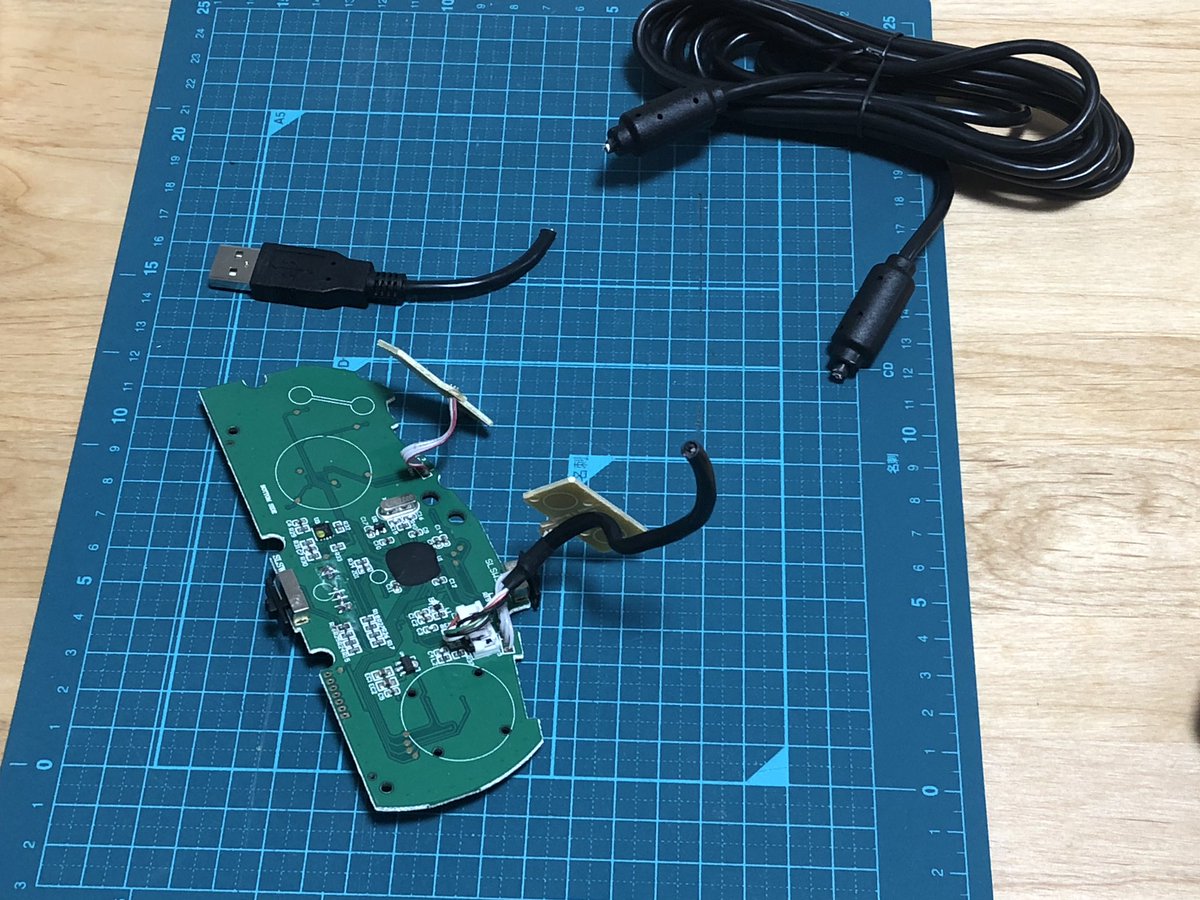

ダルシムなだけにケーブル「短小」化に失敗しましたが、基板からusbコネクタごと全部取っ払って新品に付け替える感じでフォロー出来ました。 この作業自分には難しかったですがピエロさん@Pierrot_Zephyrにアドバイスを頂き成功することができました✨ #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/EMNXF8iA3r

拡大

だるにっき@おえかきダルシム @DaruNikki

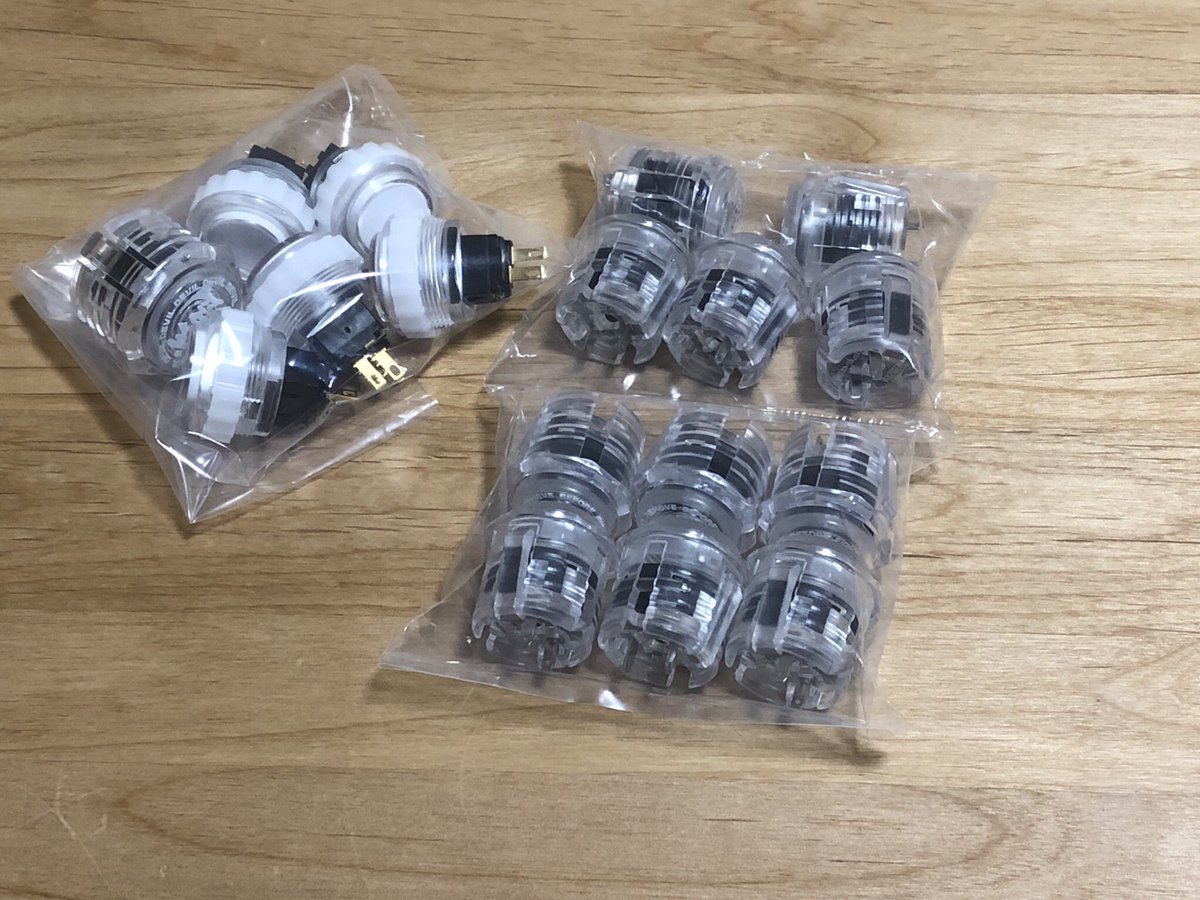

お盆中子供の世話頑張ってくれたからってんで妻が臨時ボーナスをくれました😢 稼ぎ少ないのに本当にありがとう✨ というわけでGamerFingerボタン購入しちゃったーーーーー！！！！！🎉🎉🎉🎉🎉🎉 いいアケコン作ってまたNFJ行くよー！🔥🔥🔥 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/2CaNn18Gav

拡大

だるにっき@おえかきダルシム @DaruNikki

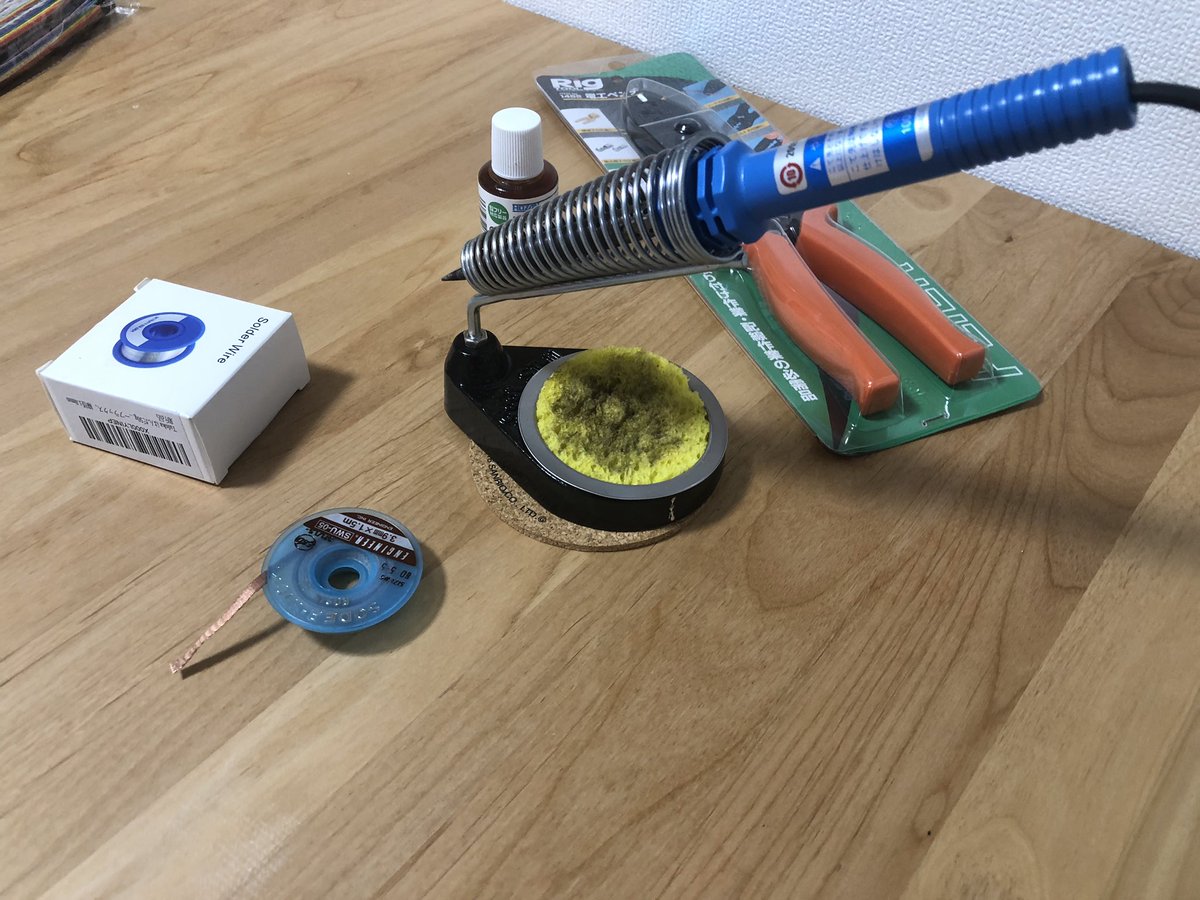

半田ごての台。 神経使う作業だからしっかり安定するもの買って良かったです。 本当に危ないからね💦 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/Du3HYvAn5S

拡大

だるにっき@おえかきダルシム @DaruNikki

半田付けしていきます。 線はアマゾンで買えるコスパ超最強のジャンパ線を使用。 切って、剥いて、温めて、ボタンのテストパターン(画像4枚目)に半田付けしていきます。 _φ(･_･; ｼﾝｹｲﾂｶｳ… #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/4BIJ9DP7H9

拡大

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

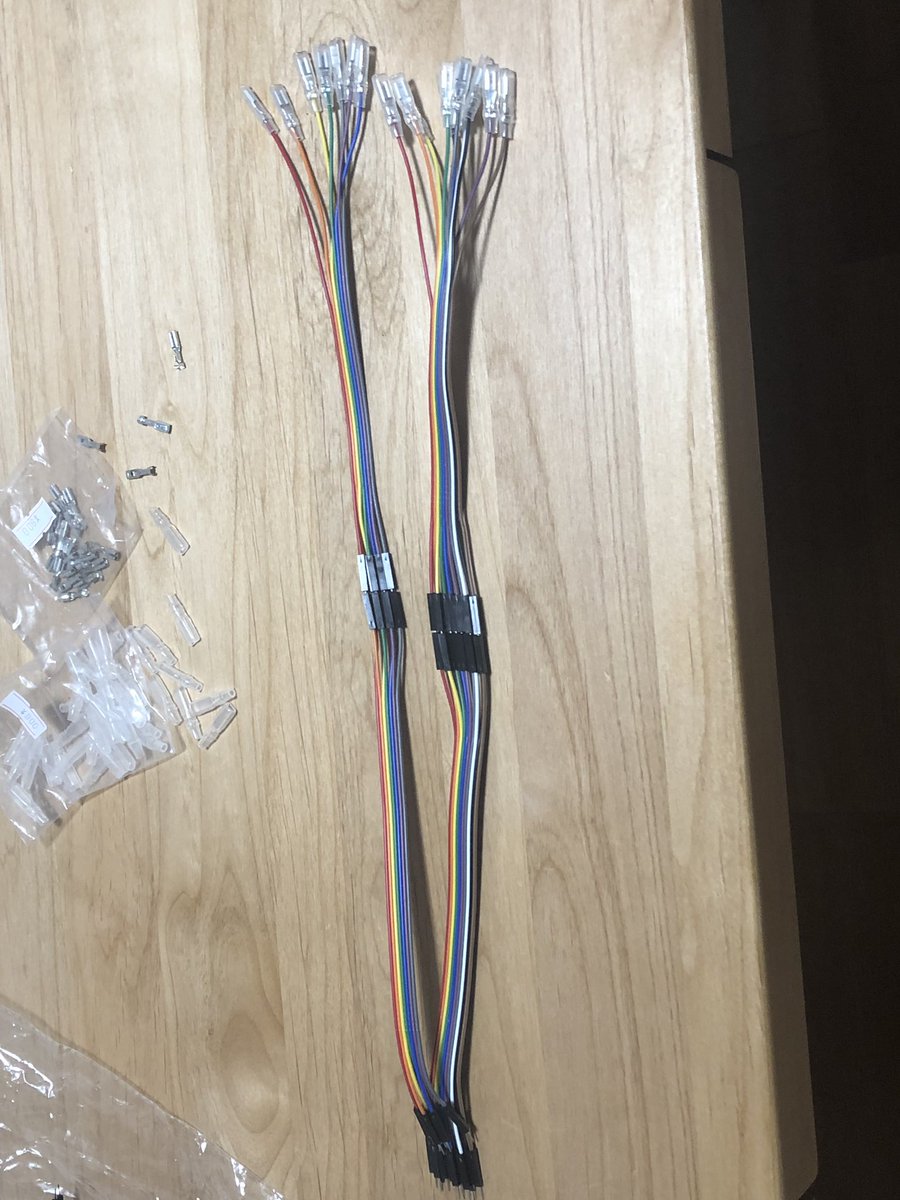

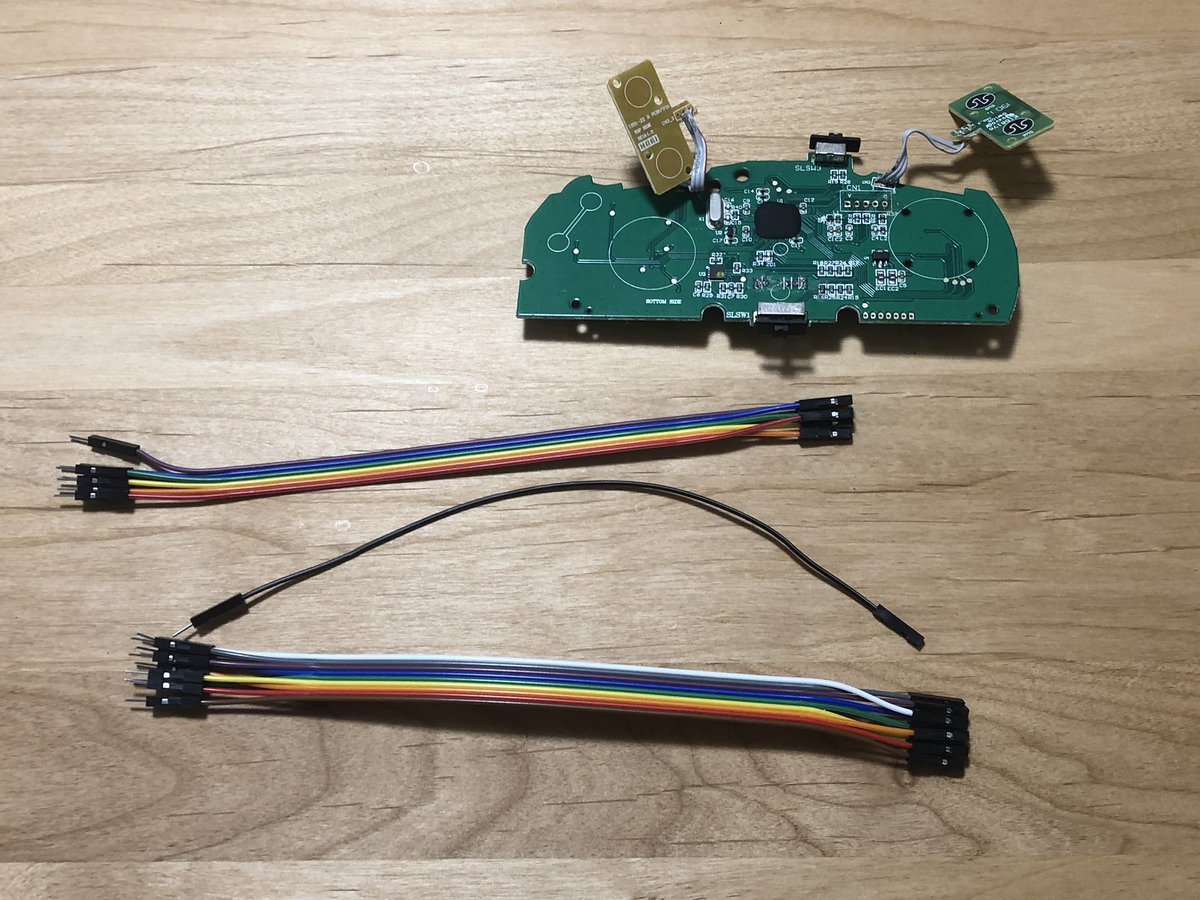

このジャンパ線は10色もあるから◯ボタンは赤、△は緑、とかこだわれるし、繋げて長くすることもできて自由自在です。そして安い。 「オスメス」のタイプがおすすめ。 HiLetgo 5*40PCS デュポン ワイヤー ジャンパー... amazon.jp/dp/B013JXP3JM?… #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/VqsVDdaDBs

拡大

だるにっき@おえかきダルシム @DaruNikki

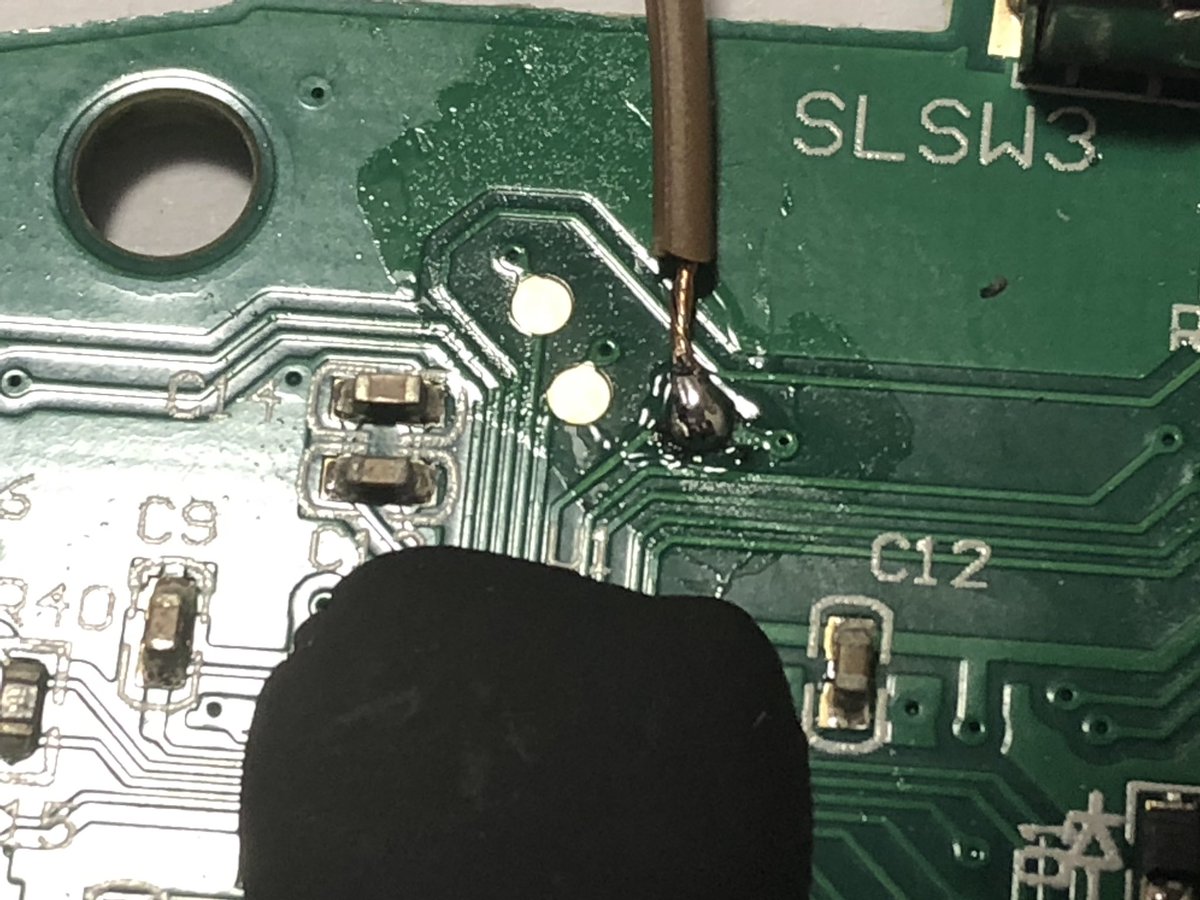

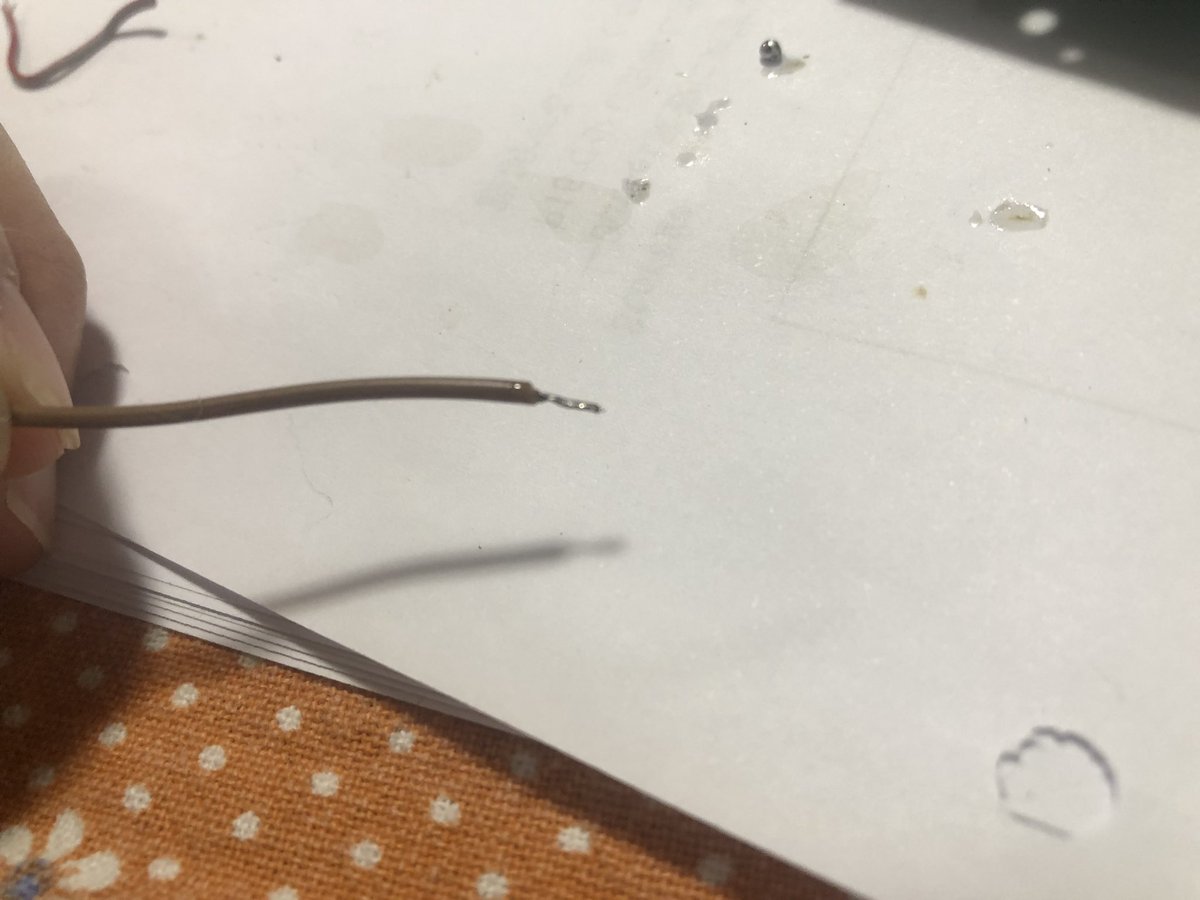

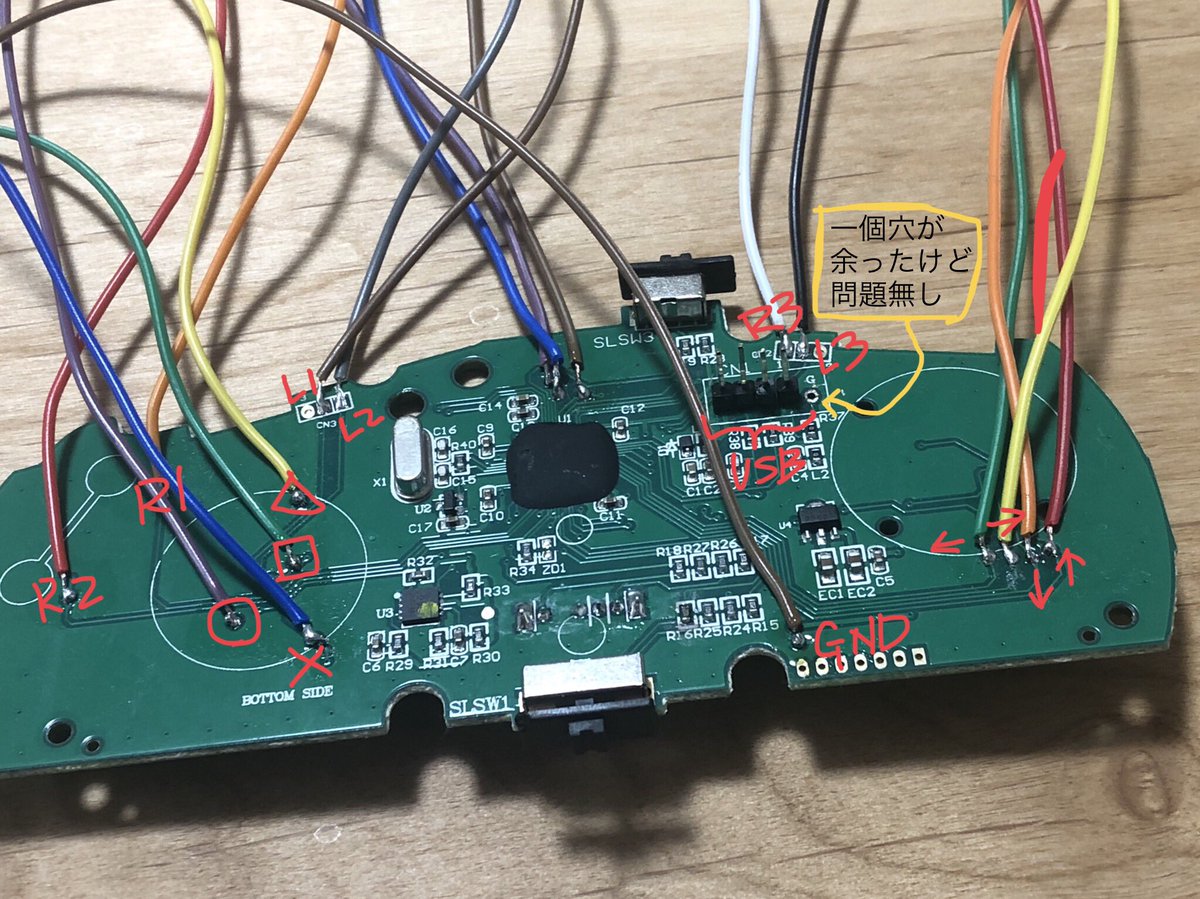

ちなみに自分がやってる半田付けの方法も載せときます。 ①基板にフラックスを塗る ②テストパターンに半田のポッチを作る(画像1) ③線にも半田をちょっと塗る(画像2) ④②を溶かしながら③をくっつける(画像3) ※正しい方法かは知りません😑 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/zajCWvhcVY

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

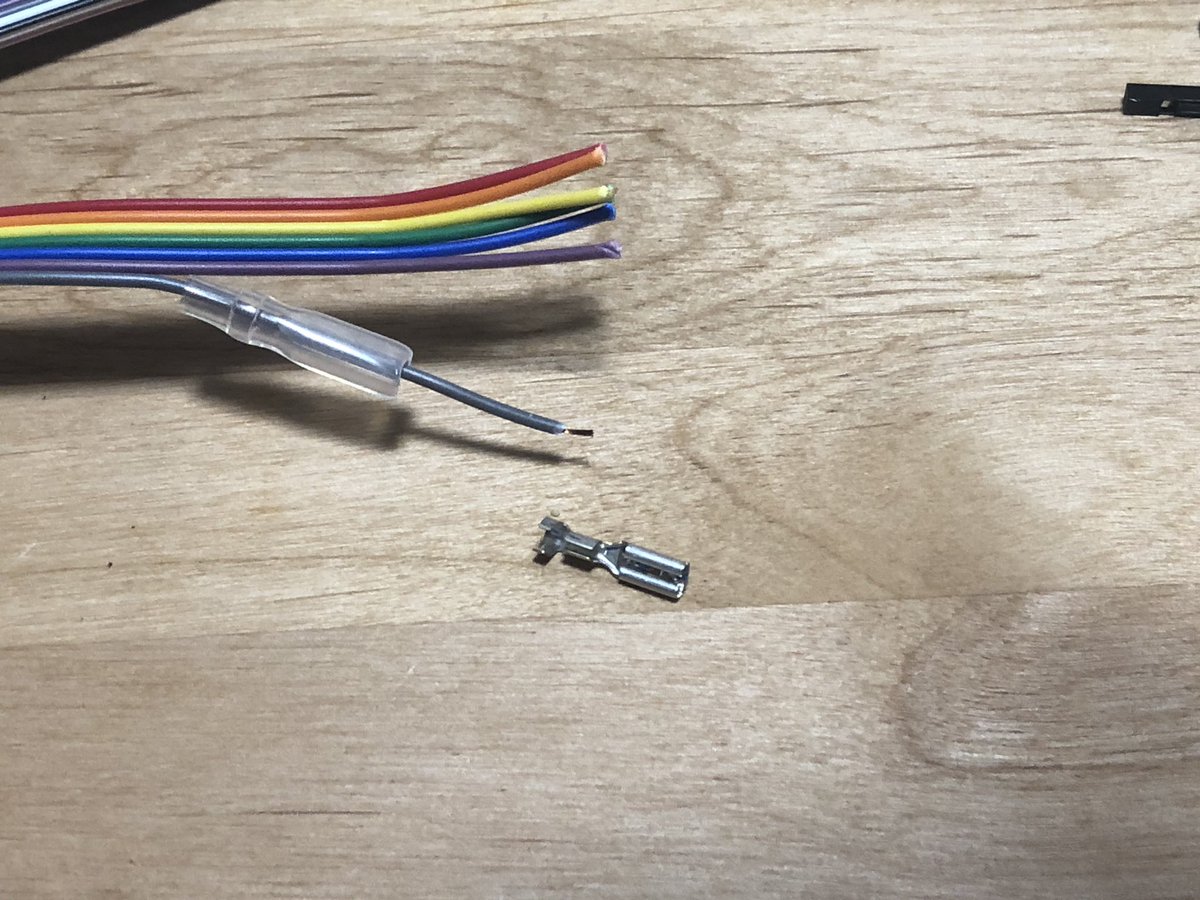

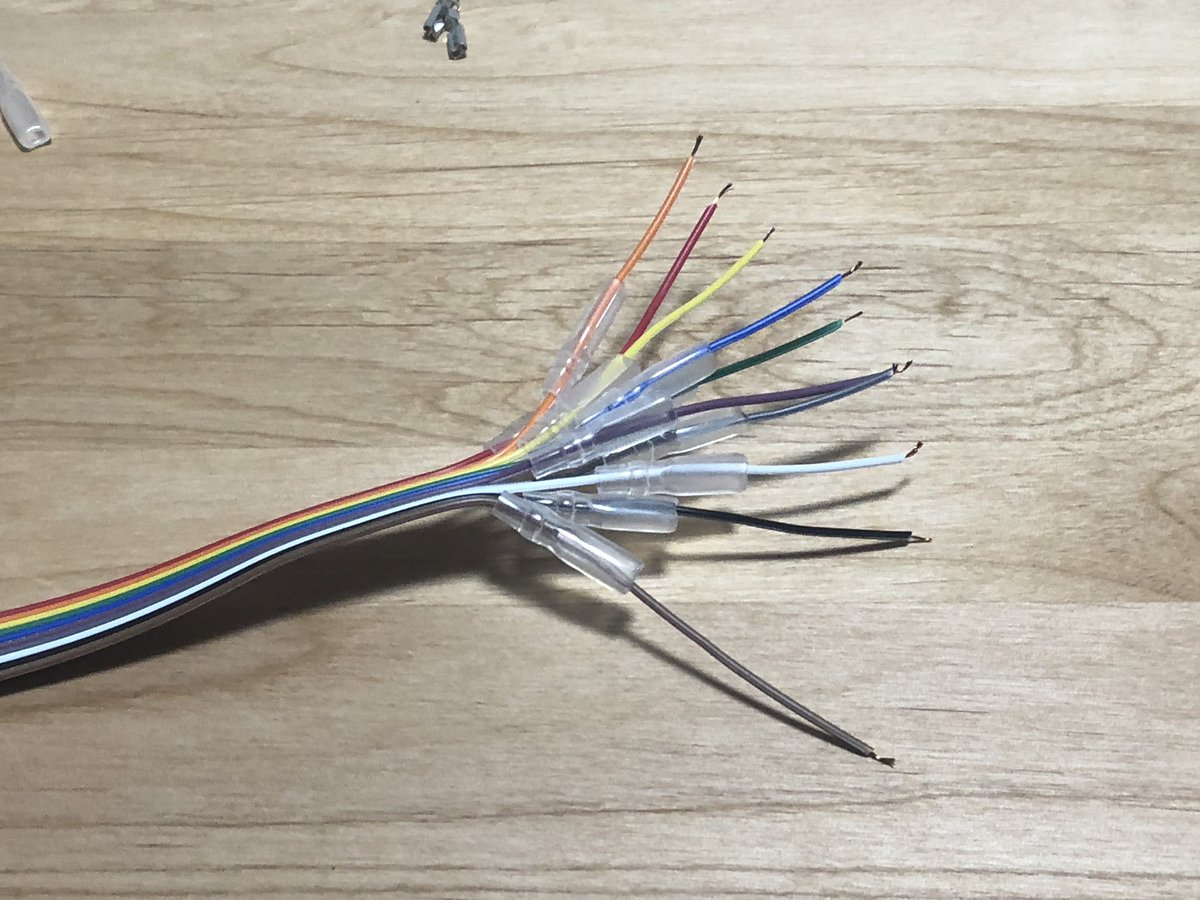

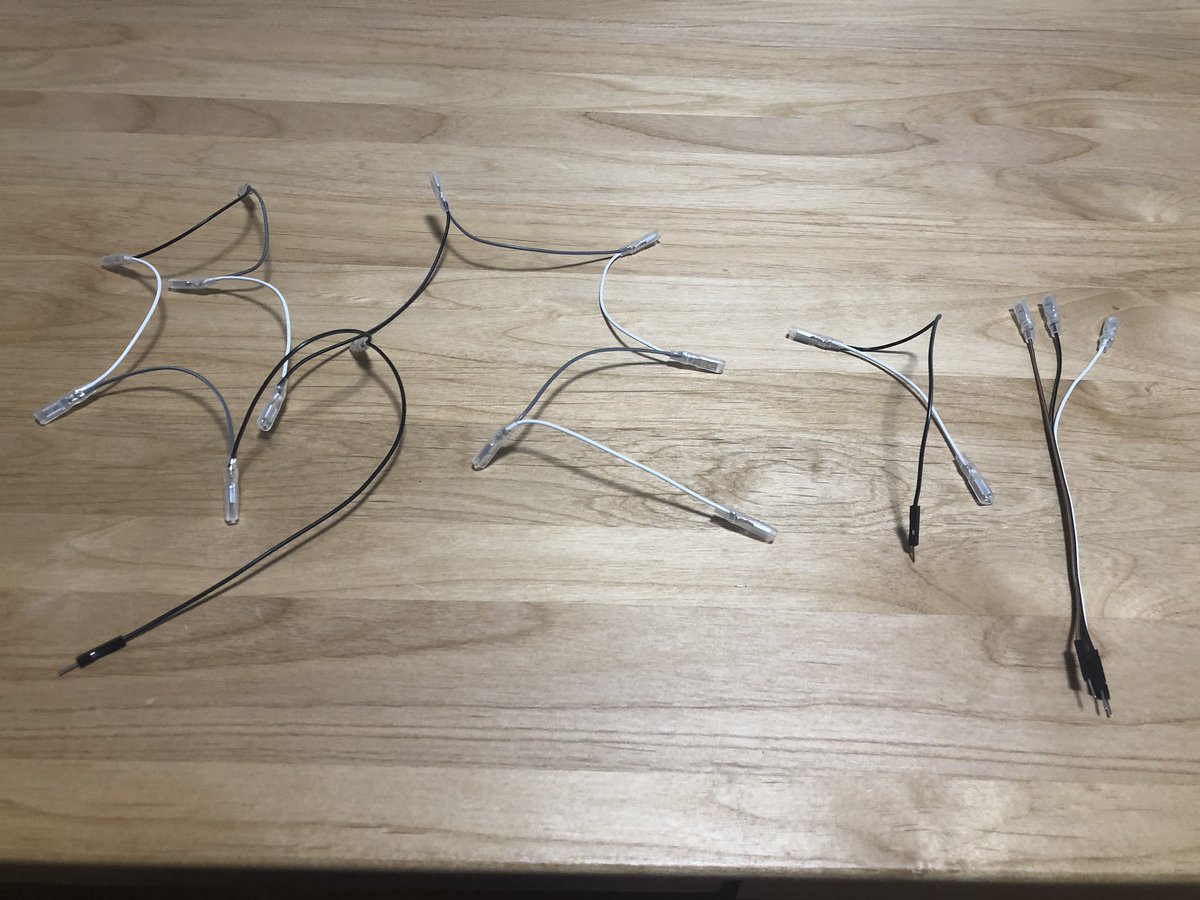

貼り忘れ。基板とボタンを繋ぐ「ファスン端子」の自作。被覆を剥いて、カバーを刺して、ファストンをカシメます。必ずカバーを刺してからカシメるんやで。計34回。大変だったwww 3枚目は信号線。4枚目は天板用、左側面用、右側面用の共通GND。 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/46xE2amYNn

拡大

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

動作確認中………… #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/J38TP7R6Mh

だるにっき@おえかきダルシム @DaruNikki

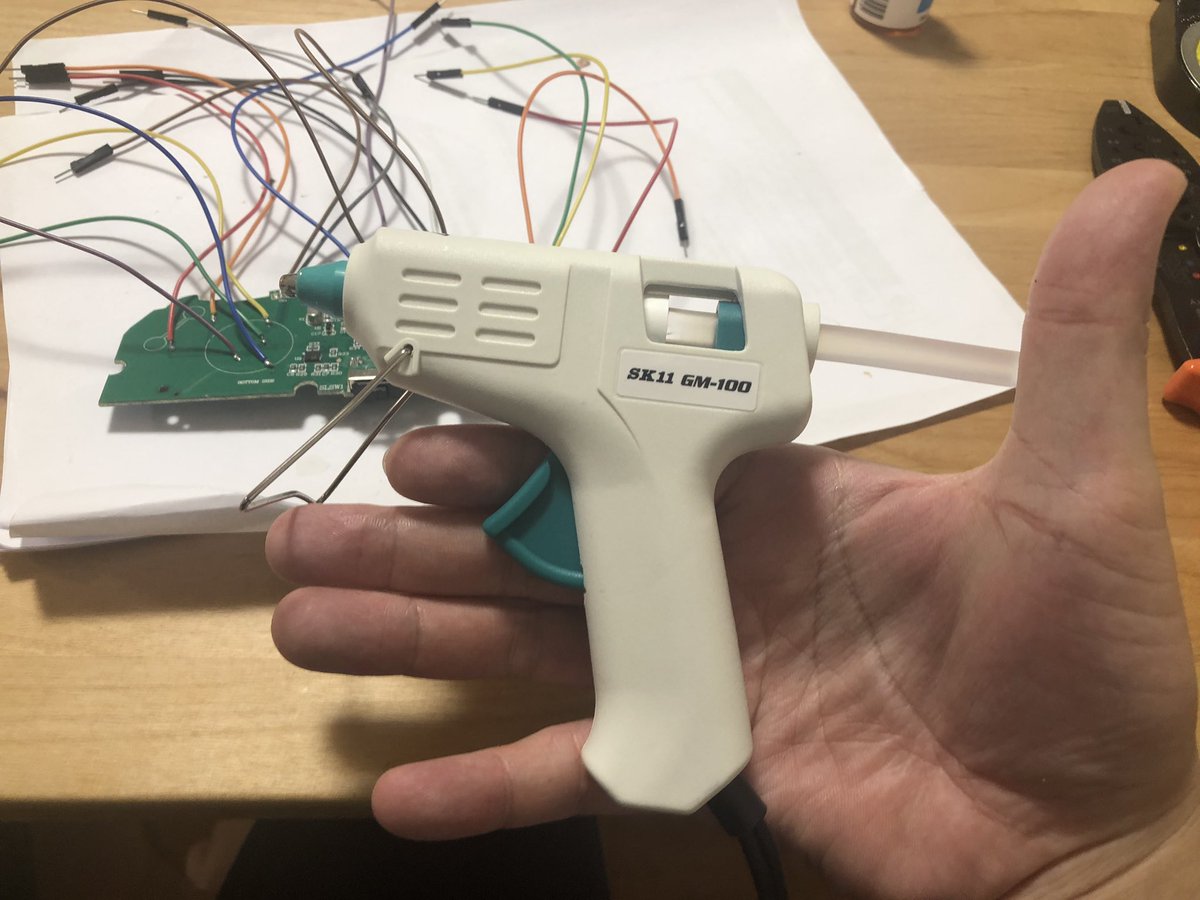

全てのボタン動作確認出来ました！ 🎉🎉✨ 半田付けした箇所をグルーガンで固めます。固めると半田割れ等で導通しなくなった時に修理が難しくなりますが、持ち運び用で断線が怖いので固めました。動作確認しないで固めてミスってたら死ぬので注意です😇 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/tleiHkP9jY

拡大

拡大

拡大

だるにっき@おえかきダルシム @DaruNikki

あれ？🙂 方向キーだけ動かない🙂 と思ったら方向キーの割り当てが「右スティックになってた😌 たぶんあるある。 良かったあ……。 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/s5w3byuZJX

拡大

だるにっき@おえかきダルシム @DaruNikki

あと初めてヒットボックス作ったときに穴が空くほど見た動画を感謝と共に上げときます。 自分もやってみたいけど回路なんて全く分からんという方は必見。神動画です。 youtu.be/yyMPO-F2p_4 #アルミアタッシェケースで自作ヒットボックス

拡大

だるにっき@おえかきダルシム @DaruNikki

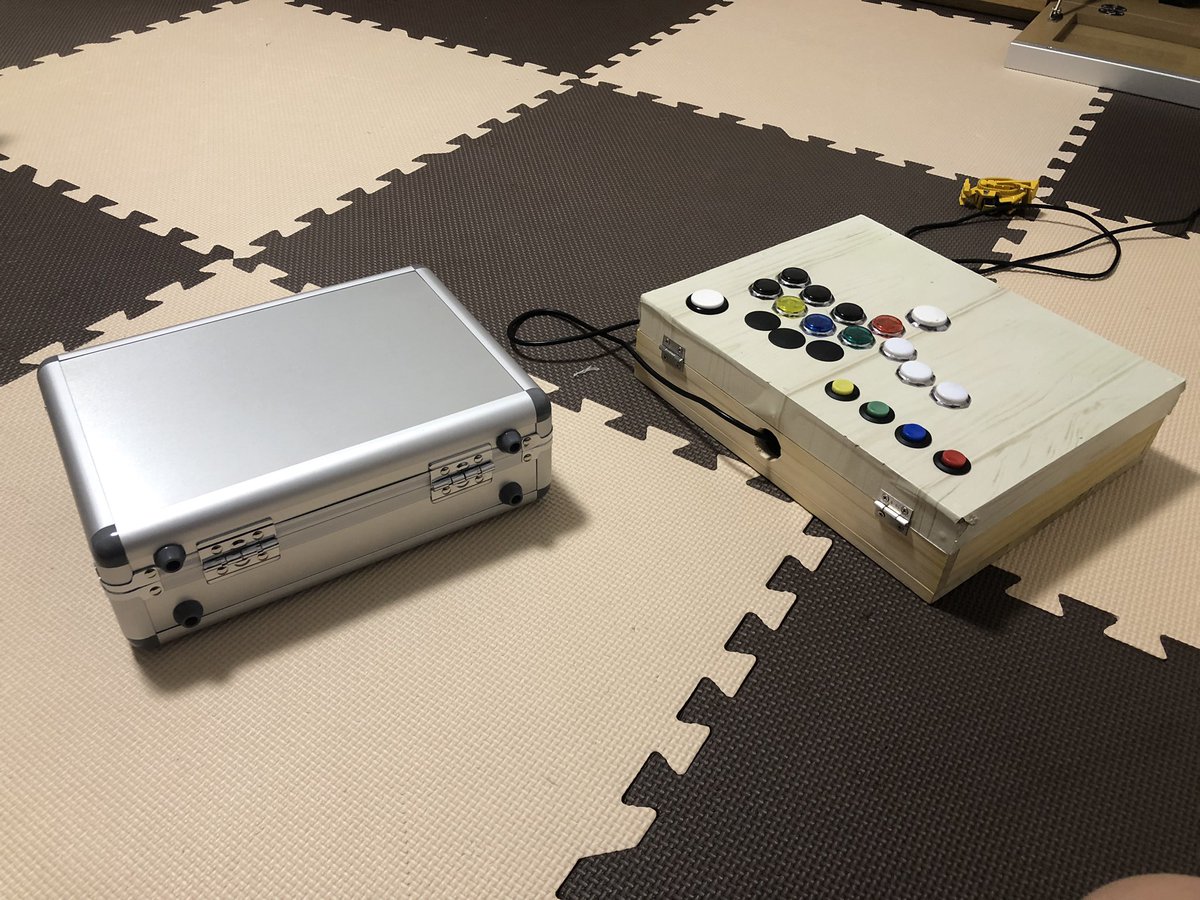

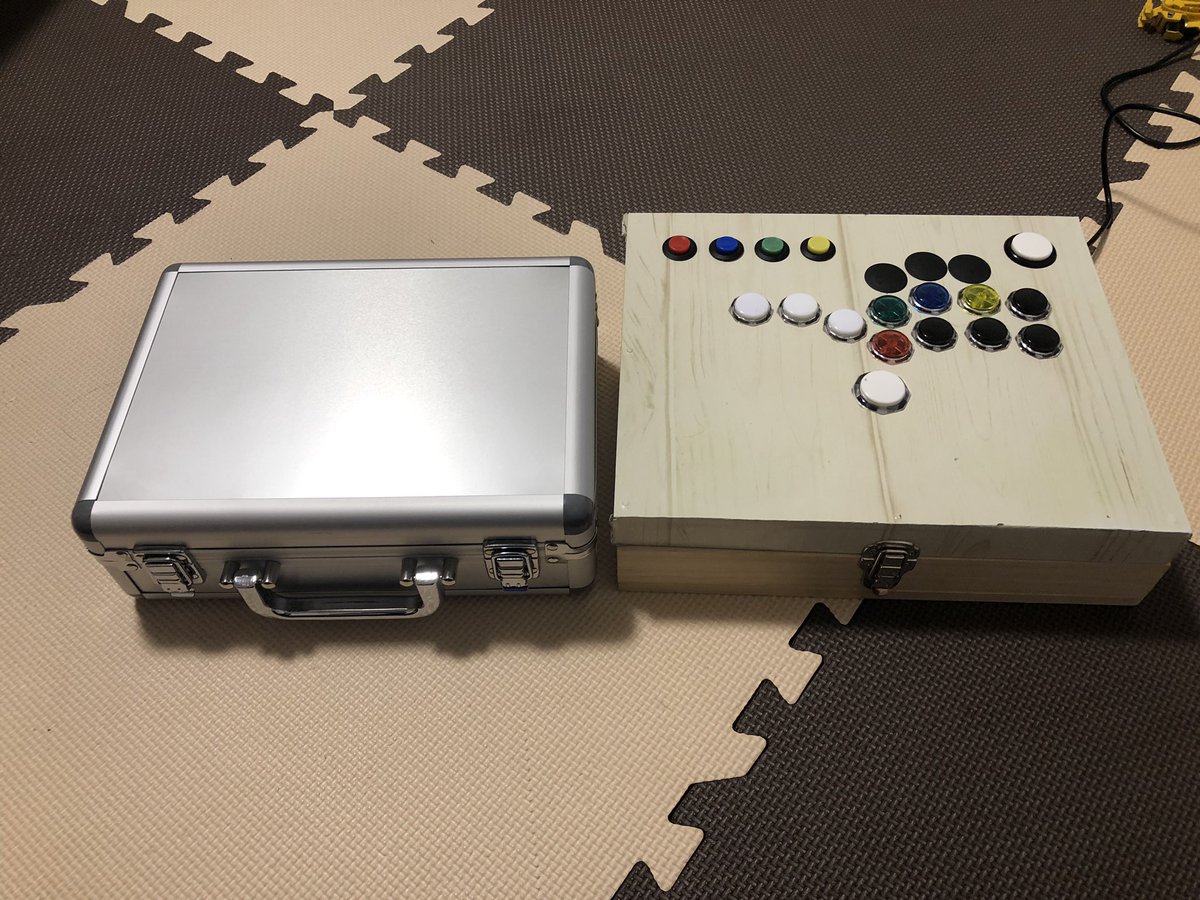

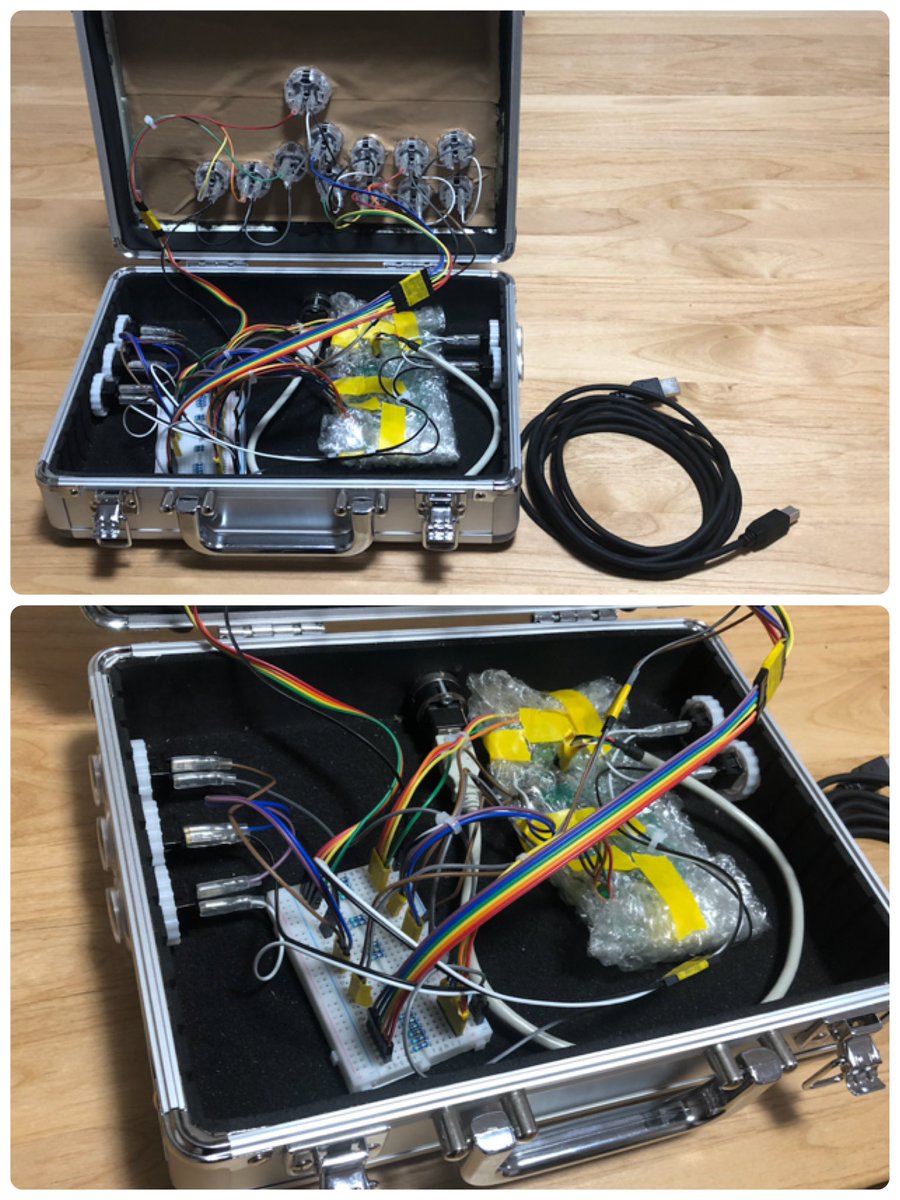

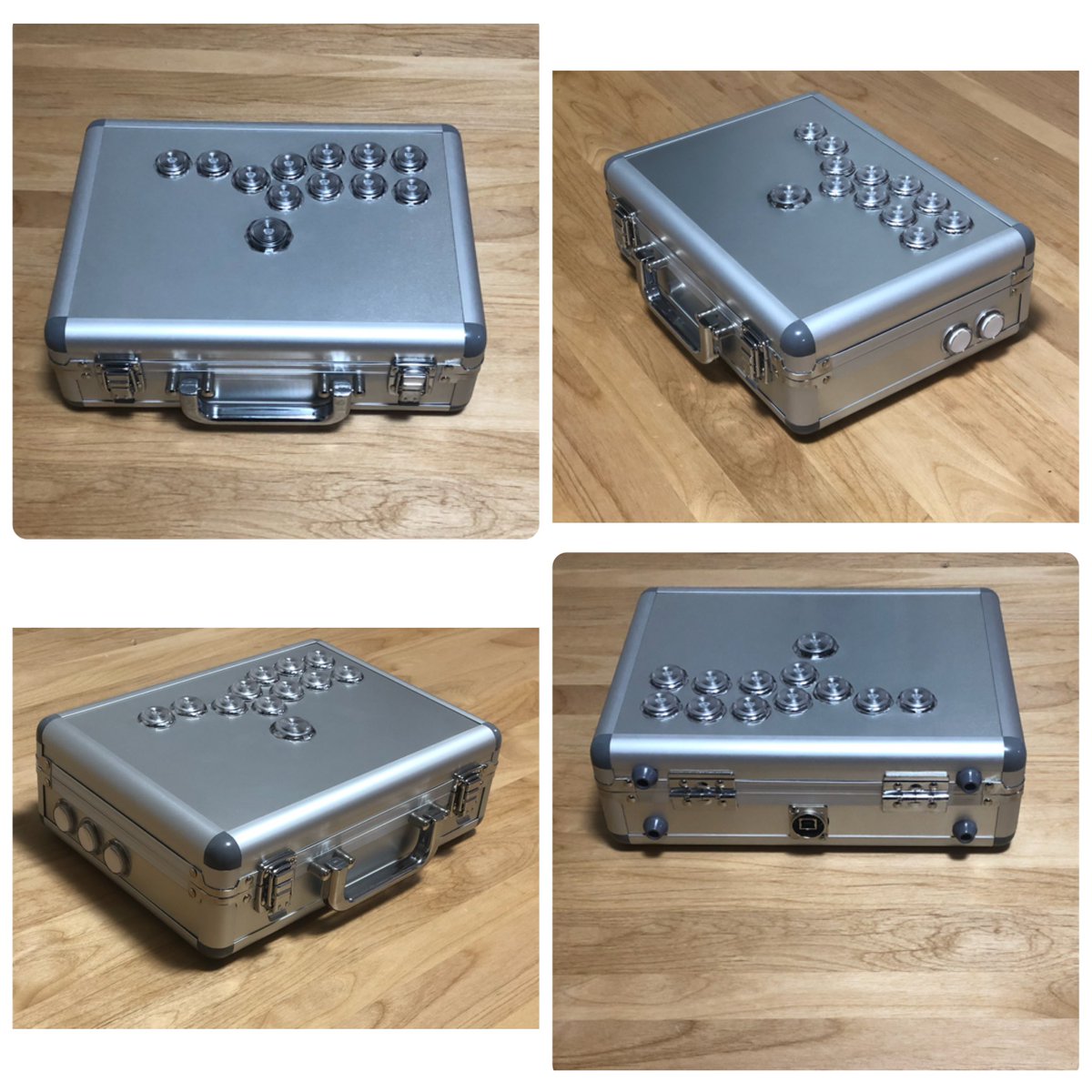

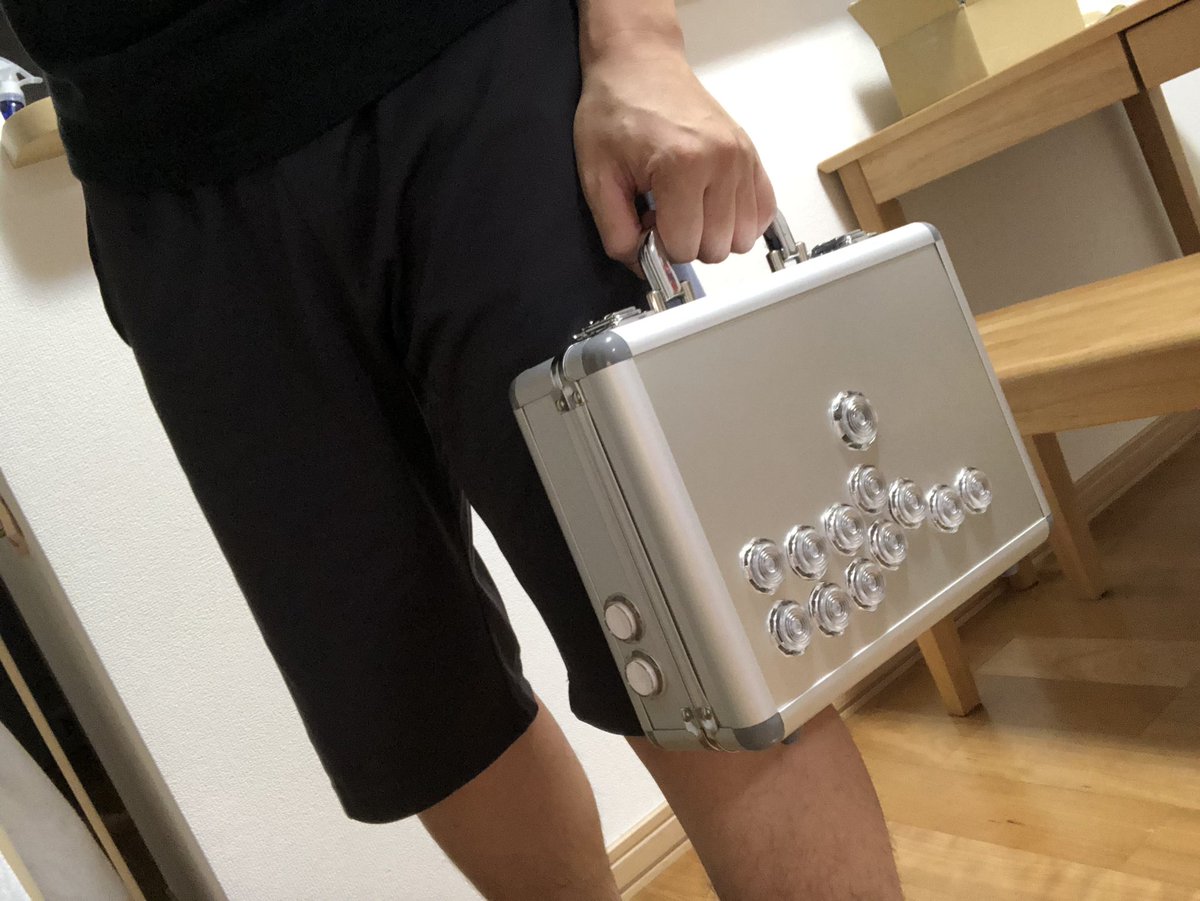

とりあえず完成です✨😁✨ 動作も良好㊗️ GNDまとめて配線スッキリさせたので3mケーブルも中に入ります。 あとはブレッドボード、基板の固定が必要かなあ。 リプ、いいね、リツイで応援頂いた方々、ありがとうございました！ これでNFJ行きたいです😚 #アルミアタッシェケースで自作ヒットボックス pic.twitter.com/qqUWkXxcMQ
