Next18 Analog Boardの組み立て方法

この基板をDCC化した車両に実装すると、アナログ化できる基板の組み立てを紹介します。
1
あや₍₍⁽⁽📛₎₎⁾⁾ @masashi_214

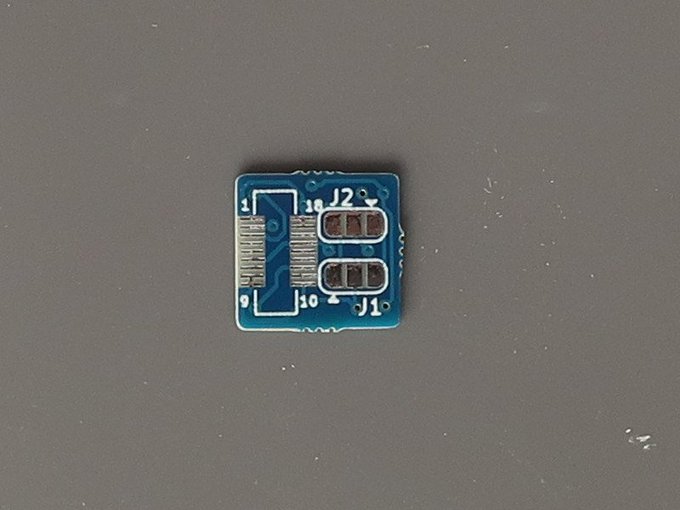

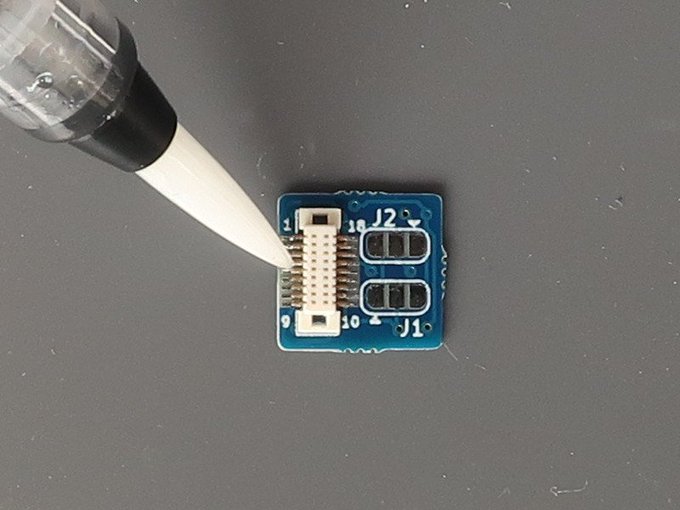

Next18 Analog Boardの組み立て① この基板をDCC化した車両に実装すると、アナログ化できる基板の組み立てを紹介します。 1ピンに予備ハンダを付けて、Next18コネクタを位置決めしながらハンダ付け。 pic.twitter.com/FQtOmHby5u

2019-10-14 15:15:04
拡大
拡大
拡大
拡大

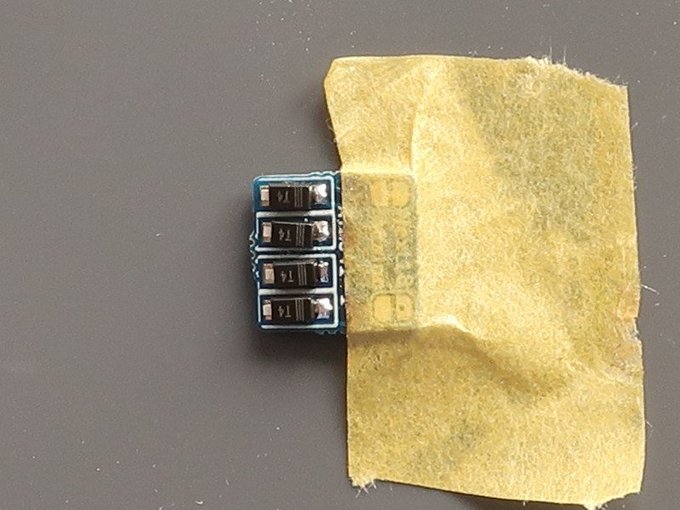

あや₍₍⁽⁽📛₎₎⁾⁾ @masashi_214

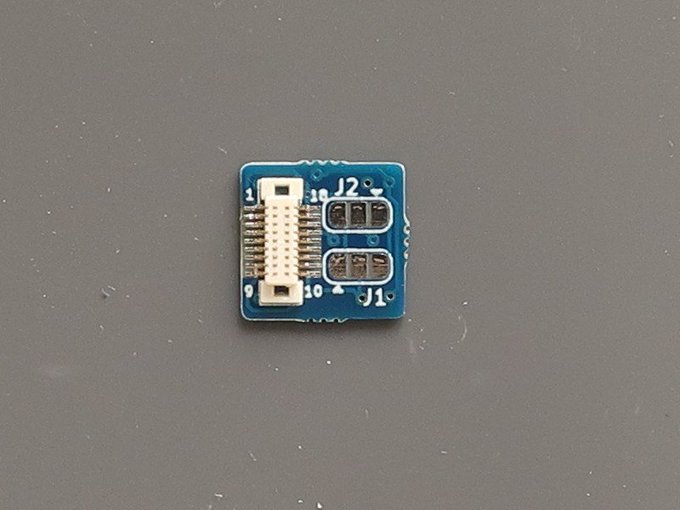

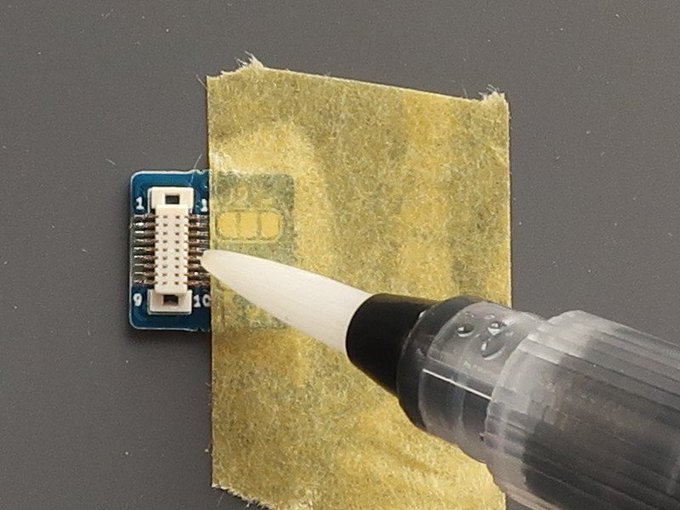

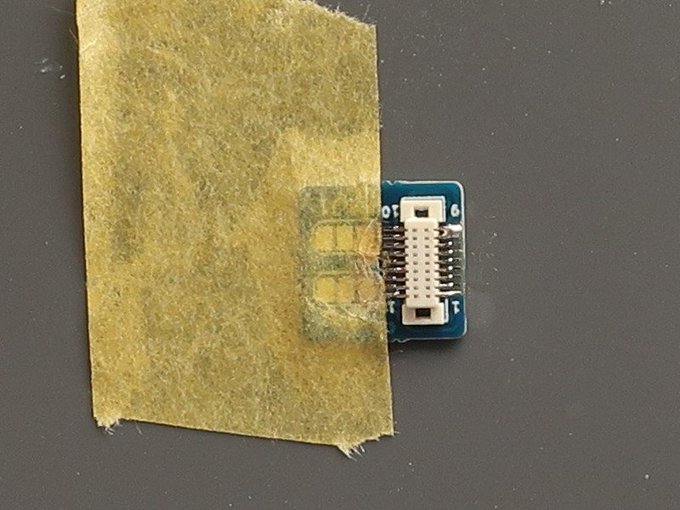

Next18 Analog Boardの組み立て② J1、J2にハンダが付かないようにマスキングしてフラックスを塗ってからハンダづけします。 ハンダブリッジしてしまいましたが、気にしない。 pic.twitter.com/OTHVTh4jqS

2019-10-14 15:16:52
拡大
拡大
拡大
拡大
あや₍₍⁽⁽📛₎₎⁾⁾ @masashi_214

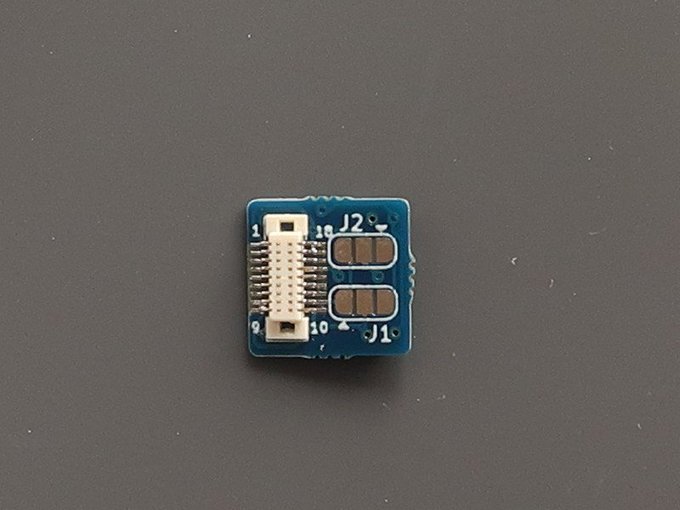

Next18 Analog Boardの組み立て③ ハンダ吸取線の切り離し部分をうまく使って余分なハンダを吸い取ります。 外側の列もフラックスを塗って、全ピンにハンダ付けします。 pic.twitter.com/jT5LzmQK21

2019-10-14 15:18:47
拡大
拡大
拡大
拡大
あや₍₍⁽⁽📛₎₎⁾⁾ @masashi_214

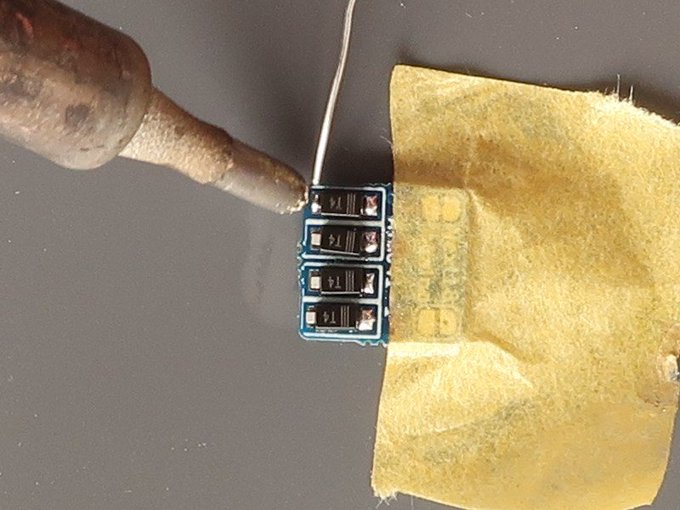

Next18 Analog Boardの組み立て④ ハンダ面側のダイオードのハンダ付け カソード側に予備ハンダ付けします。 ハンダを温めながらダイオードを載せて位置を合わせます。 位置が決まりましたら、反対側もハンダ付けします。 pic.twitter.com/unMBVhHyE0

2019-10-14 15:20:54
拡大
拡大
拡大
拡大
あや₍₍⁽⁽📛₎₎⁾⁾ @masashi_214

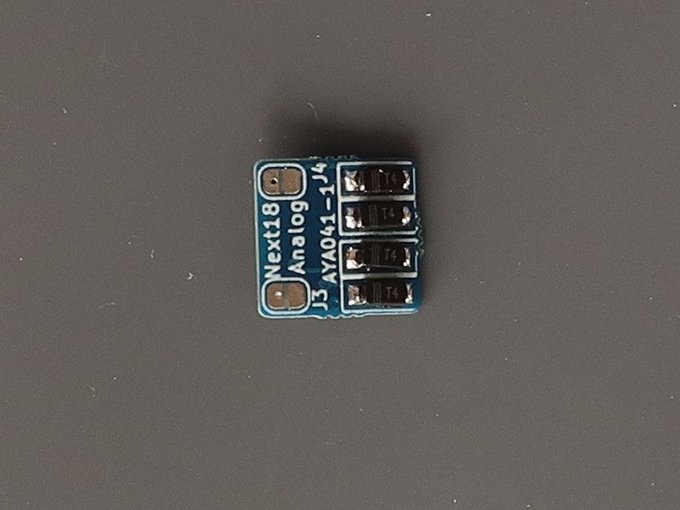

Next18 Analog Boardの組み立て⑤ Next18 Analogアダプタボードの完成です! pic.twitter.com/fwlvsVASKJ

2019-10-14 15:21:53
拡大
拡大
