2019年11月30日

ラズパイ4Bが爆熱だというので実際に測ってみた。

UnixBenchを実行している間のラズパイの様子をM5Stackのサーマルカメラを利用して記録してみました。
10
紅樹 タカオ💉💉 @mongonta555

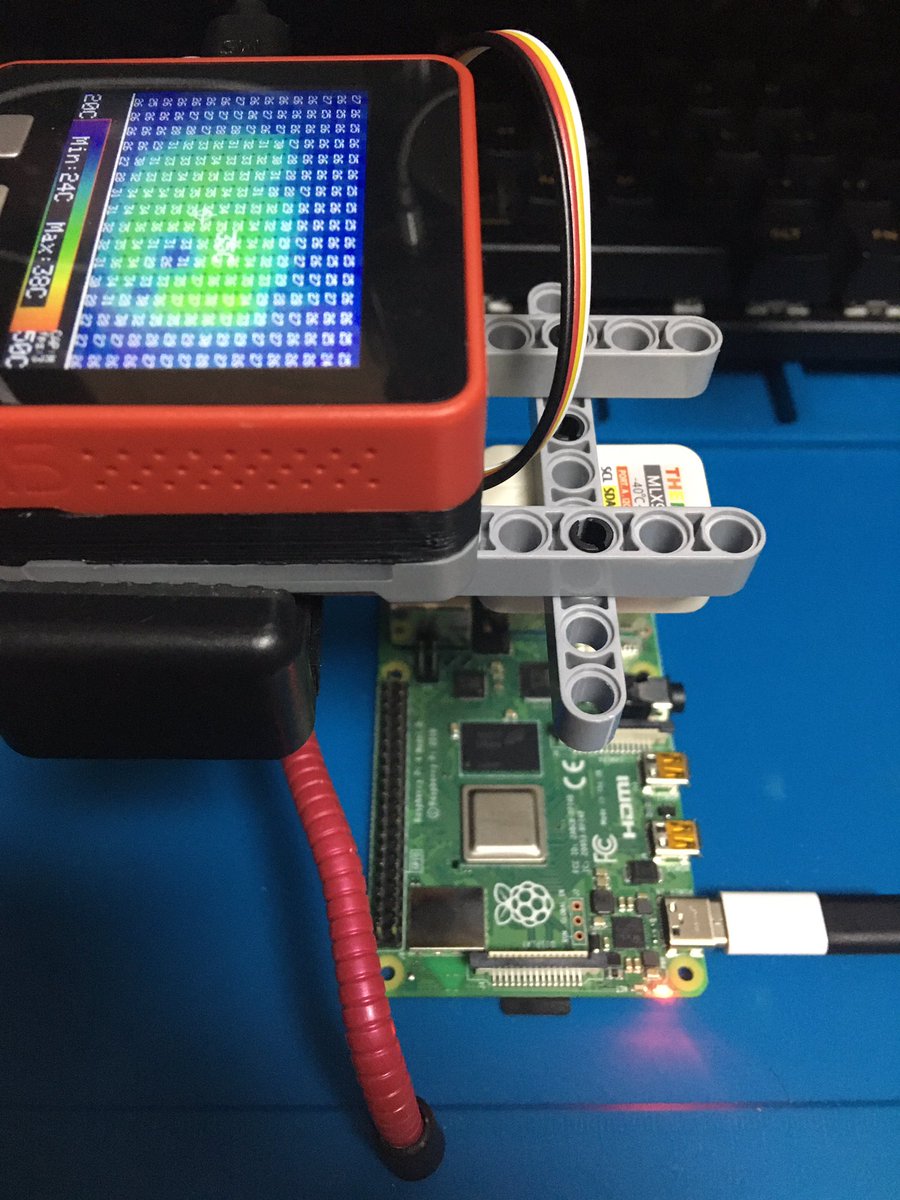

ラズパイ4の温度記録システム完成(・ω・) 後は本体がくるだけ(TT)今日の夕方かな。。。 pic.twitter.com/1Bv59LgBmy

2019-11-29 11:02:59
拡大
紅樹 タカオ💉💉 @mongonta555

@tchisaka 写真のは3B+でGeeekPiのアーマーケースです。amzn.to/2DshoYk 4B用はAliExpressで買いました。 Amazonだとこれかな?amzn.to/2sks6hc microSDがハミ出ますがそれ以外はいいですよ(*'ω'*) raspberrypi.mongonta.com/raspberrypi-ca…

2019-11-29 13:28:35
紅樹 タカオ💉💉 @mongonta555

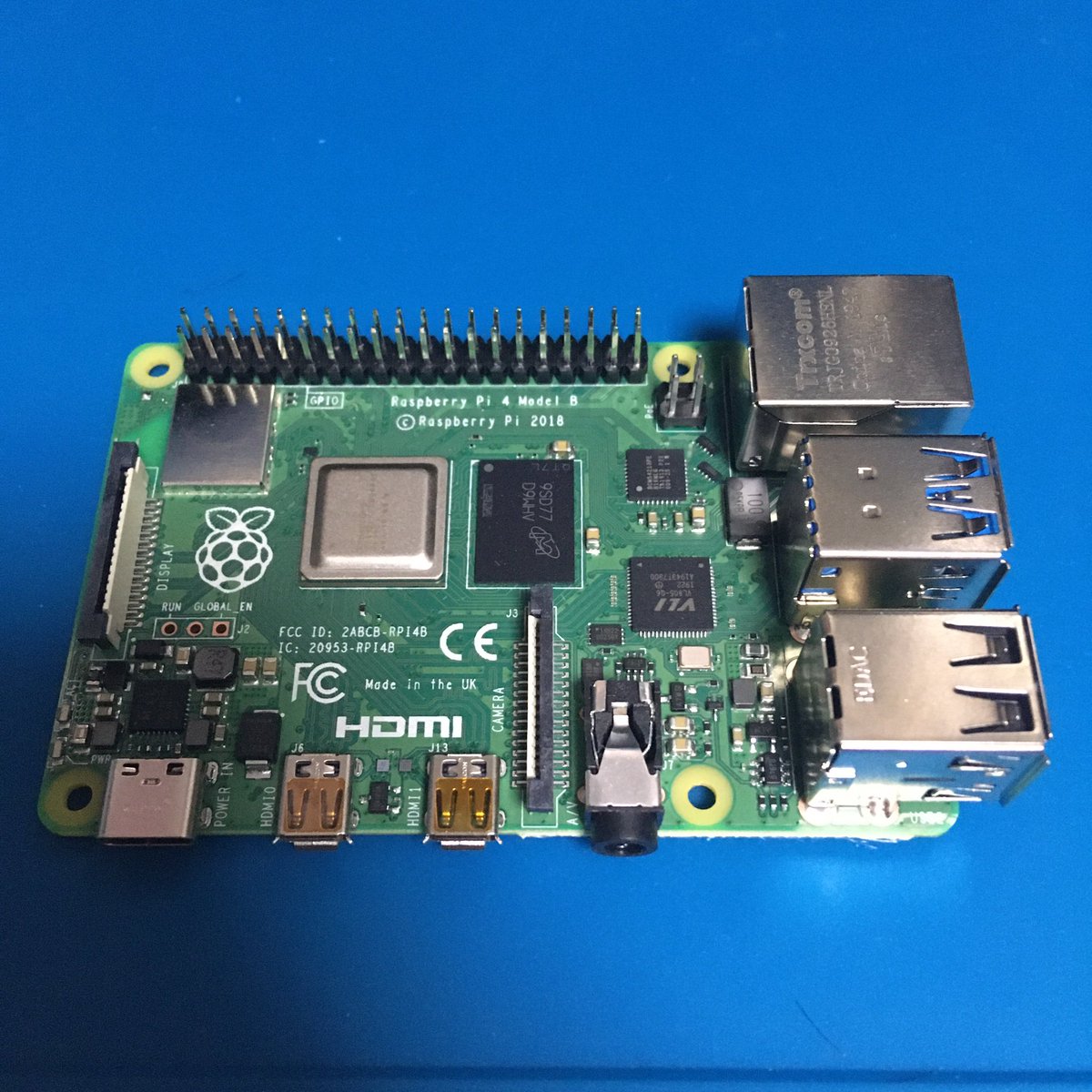

やっときたー\\\\٩( 'ω' )و //// 早速、過酷な試験に挑んでもらいます(´ω`) pic.twitter.com/N1RxFcRqIu

2019-11-29 17:22:45
拡大
紅樹 タカオ💉💉 @mongonta555

UnixBench開始_φ(・_・ CPUとWiFiはまだ冷えてる pic.twitter.com/8GotF2320d

2019-11-29 17:44:28
拡大
紅樹 タカオ💉💉 @mongonta555

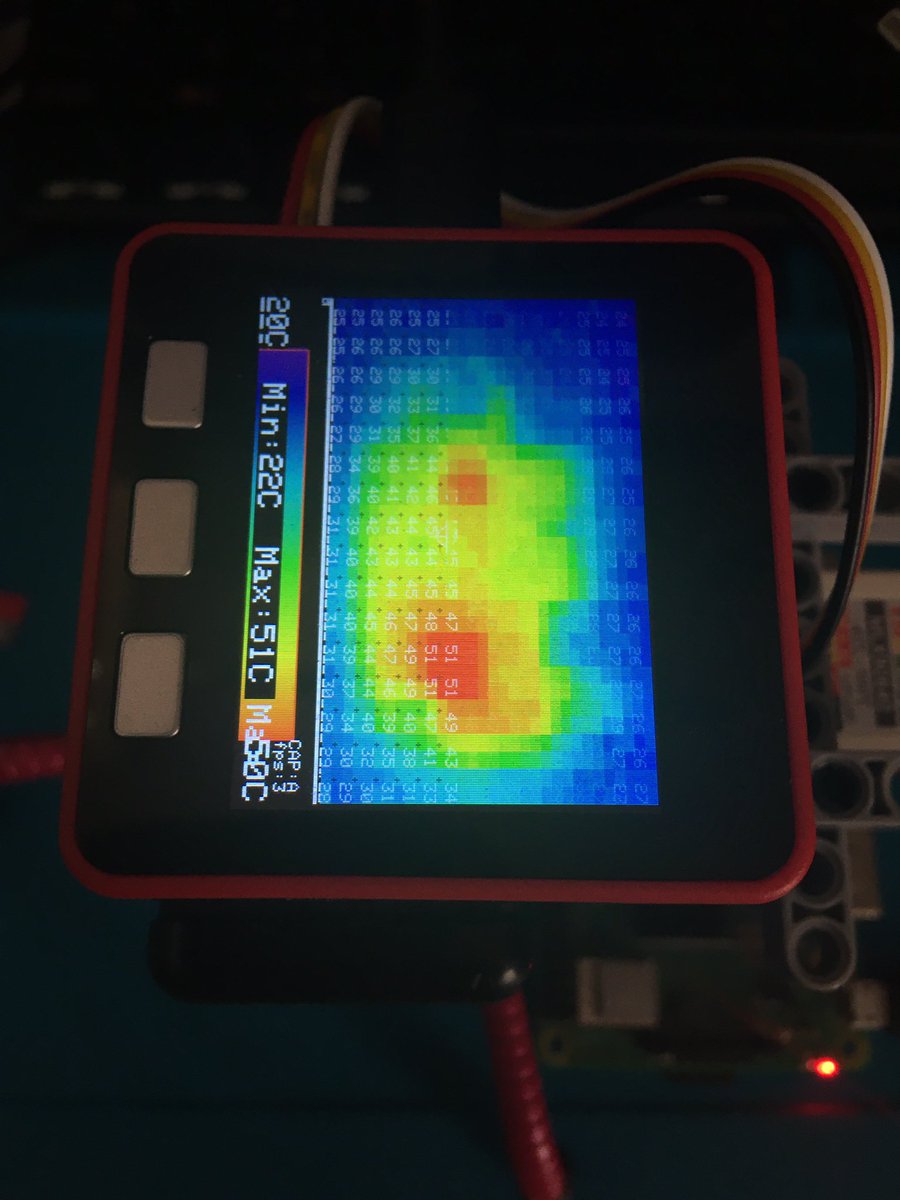

まだ1xのテストなんですが基板が熱い🥵 心配だな(⌒-⌒; ) pic.twitter.com/4wPsX9AS8d

2019-11-29 17:54:53
拡大
紅樹 タカオ💉💉 @mongonta555

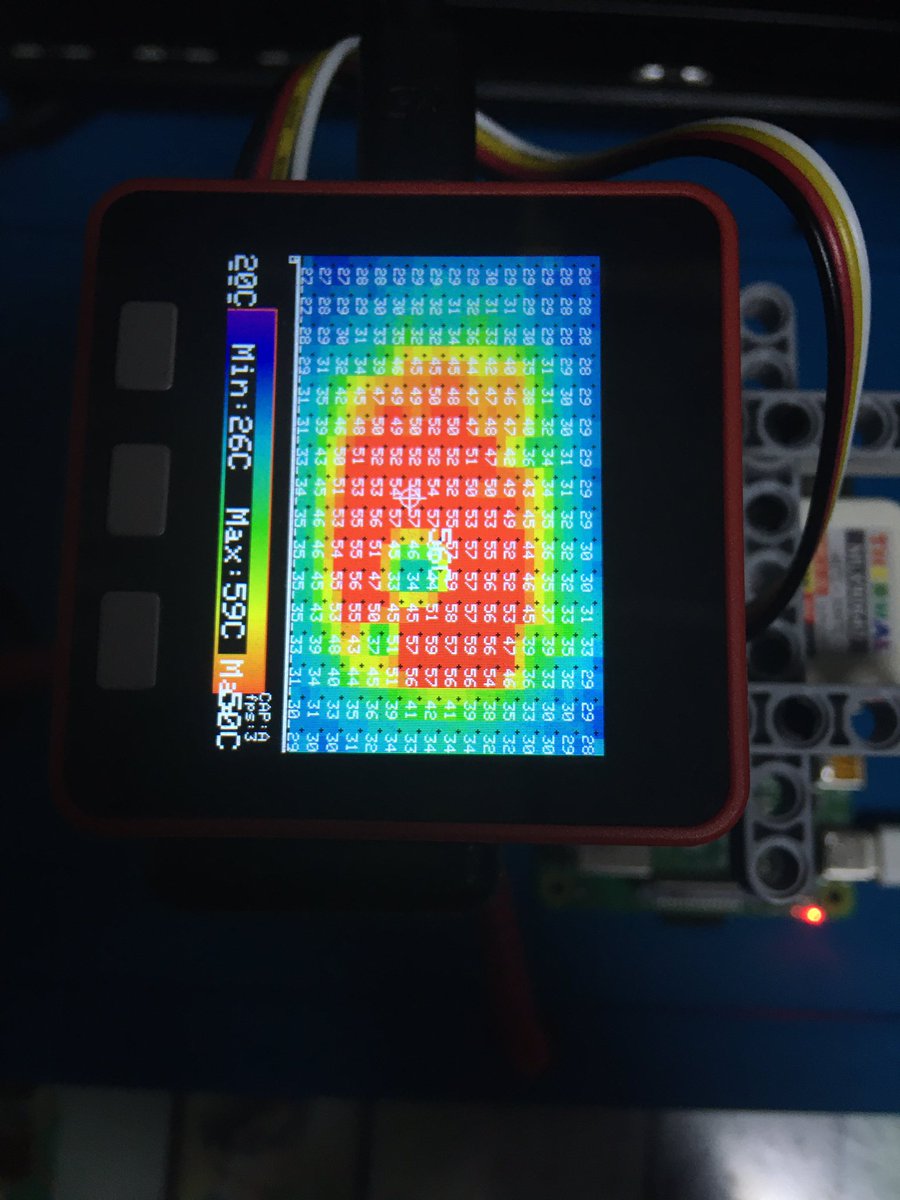

UnixBench 界王拳4倍になったら上限50度を突破 pic.twitter.com/wnDW4YF06d

2019-11-29 18:13:32
拡大
紅樹 タカオ💉💉 @mongonta555

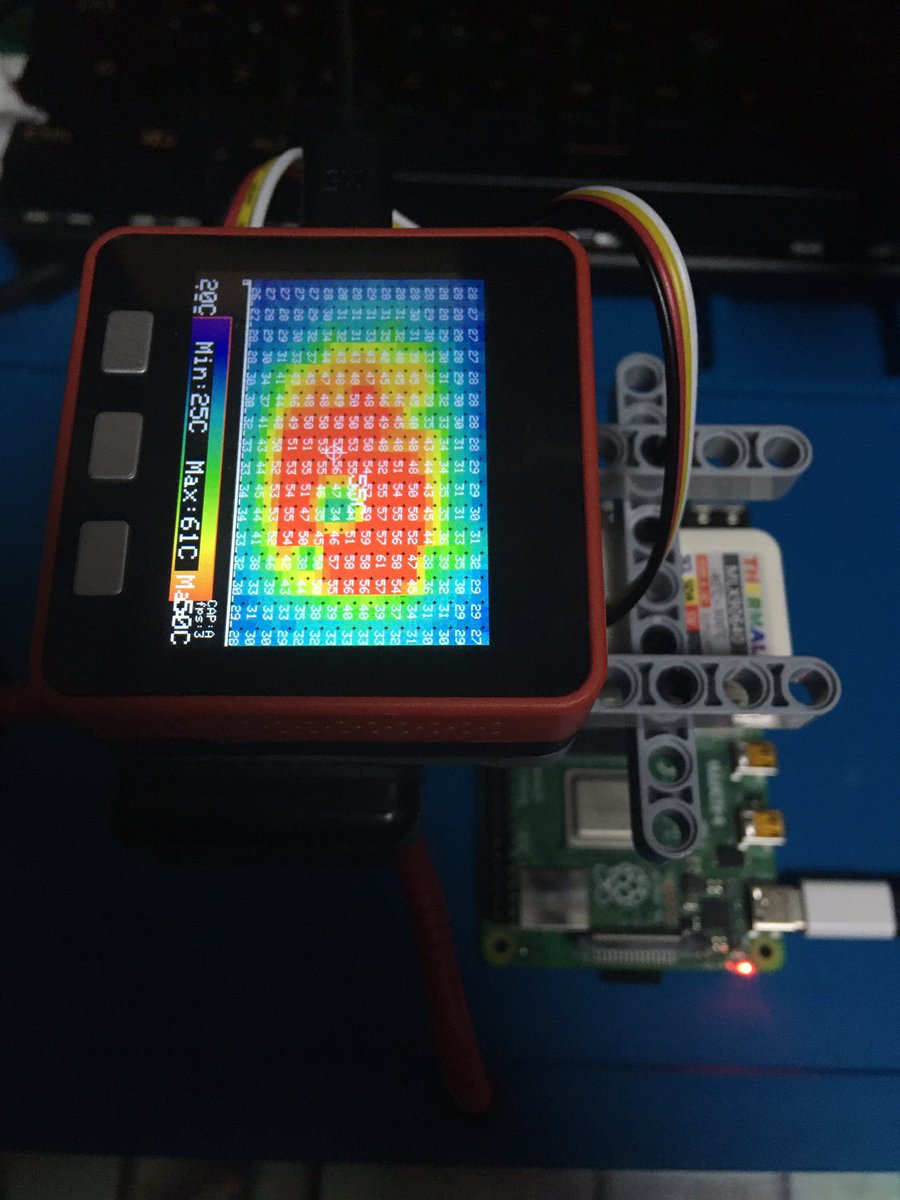

62℃は超えていない。 思ったより爆熱という訳では無さそうですね_φ(・_・ まあ、CPU温度見ないと分からないけど。 pic.twitter.com/4sTNTLk4Yy

2019-11-29 18:22:29
拡大
紅樹 タカオ💉💉 @mongonta555

もうすぐ終了。 UnixBench 4xはずっとこんな感じでした。 Thermal Throttlingかかってそうですね。_φ(・_・ pic.twitter.com/7Q9kX9tAIQ

2019-11-29 18:36:57
拡大
紅樹 タカオ💉💉 @mongonta555

ラズパイ4B ファン無ケース無の UnixBench実行した時のM5Stackサーマルカメラの映像です。(一時間弱の実験中30秒おきに記録した画像を20秒に収めています。) 7秒ぐらいから4Coreのテストに移って急に温度が上がります。 pic.twitter.com/7aNPXwA6x7

2019-11-29 23:39:15
紅樹 タカオ💉💉 @mongonta555

という訳でラズパイ4Bにもアーマーケース付けました。 でもこの結果だと基板全体にファンで空気当てた方が効率いいかもしれませんね。👀 pic.twitter.com/Fv7fPbA7A8

2019-11-29 18:55:55
拡大
紅樹 タカオ💉💉 @mongonta555

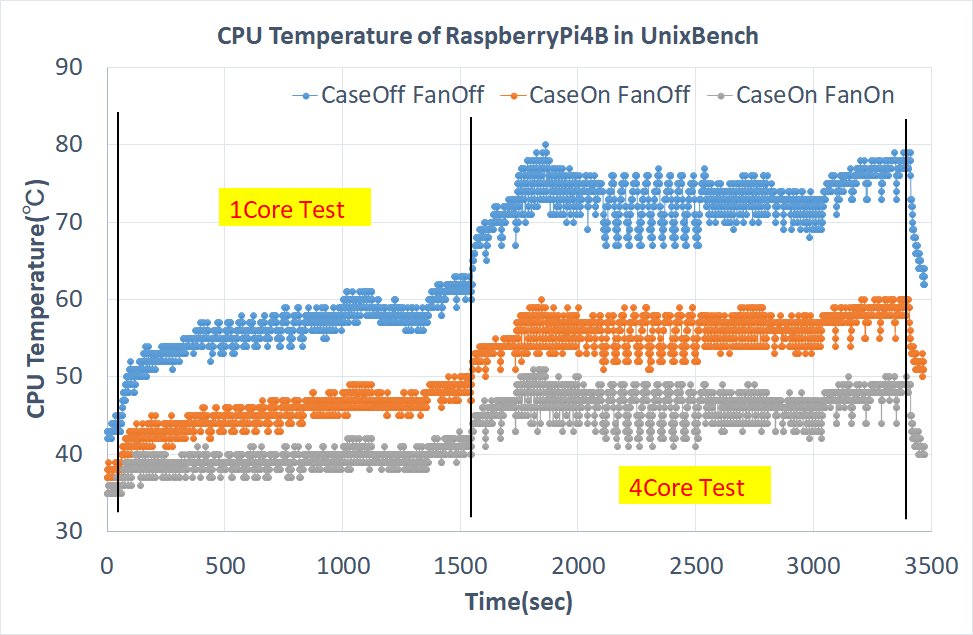

ラズパイ4Bの実験データ整理中 CPU温度はやはり80℃を超えていない。(1回だけ) pic.twitter.com/PTJSLLWNfH

2019-11-30 13:44:54
拡大
拡大
紅樹 タカオ💉💉 @mongonta555

そう言えばラズパイ3B+の温度記録してなかったので最後の実験(*'ω'*) 小さいヒートシンクは面倒なので外さない😇 pic.twitter.com/6bjNYtTMeU

2019-11-30 14:16:09
拡大
紅樹 タカオ💉💉 @mongonta555

まだ1xのテストだけど結構熱くなってる。 CPUとLANコントローラー付近 pic.twitter.com/TDIDgEfade

2019-11-30 14:30:15
拡大
紅樹 タカオ💉💉 @mongonta555

UnixBench 1xの終わりの方 ラズパイ 3B+でも基板含めて熱くなりますね_φ(・_・ しかもこの時点で57℃💦

2019-11-30 14:39:48
紅樹 タカオ💉💉 @mongonta555

昨日のラズパイUnixBenchの結果は自分の印象では4Bの性能は、少ししかUpしてないなという感じでしたが、クロック的には1.4GHz→1.5GHzの微増だった(;´・ω・) となるとこの結果も納得 熱対策が出来ていて性能アップしたと考えて良さそうですね。 raspida.com/compare-rpi4b-… twitter.com/mongonta555/st…

2019-11-30 15:27:32
紅樹 タカオ💉💉 @mongonta555

ラズパイ4Bと3B+のUnixBench中の温度変化を比べてみました。  ファームウェアと基板の改善のおかげか3B+とは爆熱具合は変わらす性能アップしたという感じでしょうか。。。(;^ω^) #raspberrypi4 youtu.be/l1d6t9i7gmU

2019-11-30 18:28:27
拡大
紅樹 タカオ💉💉 @mongonta555

UnixBenchのScore ●ラズパイ3B+ ケース無ファン無:1x 318.7 4x 691.1 ケース有ファン無:1x 320.3 4x 688.8 ケース有ファン有:1x 320.8 4x 779.6 ●ラズパイ4B ケース無ファン無:1x 309.9 4x 828.4 ケース有ファン無:1x 308.9 4x 830.0 ケース有ファン有:1x 309.4 4x 824.7

2019-11-30 18:50:27
紅樹 タカオ💉💉 @mongonta555

M5Stack+サーモカメラUnit ESP32ChimeraCore版のMLX90640を公開しました。 サーモカメラUnitはAmazonのスイッチサイエンスから買うと5%還元対象です(`・ω・´) 送料もかりません amzn.to/2R7M6OH github.com/mongonta0716/M…

2019-12-01 16:08:43
紅樹 タカオ💉💉 @mongonta555

↑のスレッドで測定したラズパイ4のUnixBenchによる熱とパフォーマンスについてを細かいデータも含めてブログにまとめました。 まだ一週間で分析足りないと思いますが、完成は時間かかりそうなので現状で公開しておきます、、、😥 raspberrypi.mongonta.com/review-raspber…

2019-12-04 17:00:28
