食品用の簡易放射線測定装置でできるだけよい測定を行うために:LB2045、春眠からさめる編

ベルトールドジャパン社のγ線スペクトロメーターLB2045は、まとめ「食品用の簡易放射線測定装置でできるだけよい測定を行うために」http://togetter.com/li/190400 の続編2、「LB2045カスタマイズ編」http://bit.ly/pfzrQU で取り上げた機種。震災と原発事故以来の使用経験の蓄積をもとに改良を加えられた装置が三重大学に導入された時のいきさつは続編3「LB2045、新装で三重大学にお目見え編」http://bit.ly/GJRxoM にまとめましたが、今回はこの装置がようやく春の眠りから目覚めるさまを追いました。 本体単独でなく、パソコン外付けでLB2045を使用すると、Cs137標準線源でエネルギー校正をした直後でもパソコン画面状のピーク位置がずれて表示されるという問題が発覚、しかももう一人の外付けユーザー@hkamy さんのところでも発生を確認。 6/19 3人目の外付けユーザー@bigstonefield続きを読む
科学 食品 セシウム137 エネルギー校正 カリウム40 放射線測定 γ線スペクトル バックグラウンド測定 セシウム134
40

動作確認、まずはバックグラウンド確認からですが・・・

勝川 俊雄 @katukawa

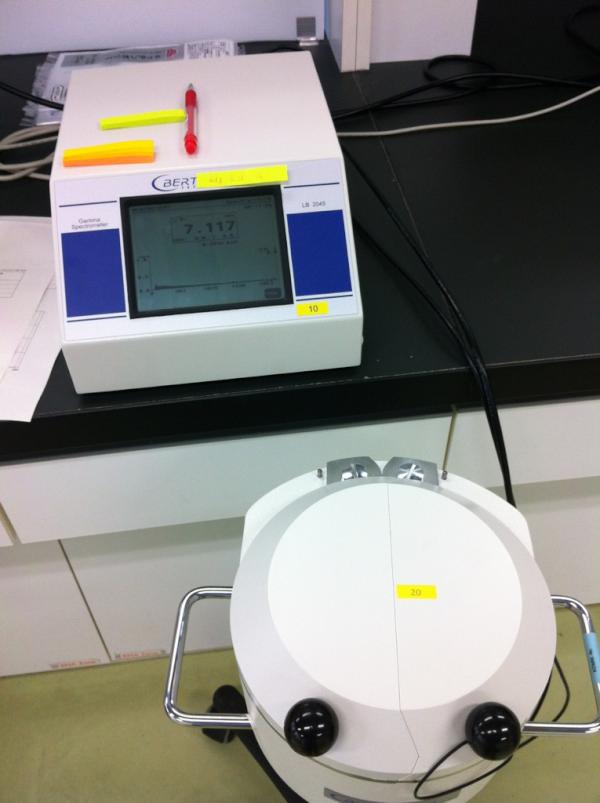

ようやく時間が取れたので、動作テスト中。BGにカリウムのピークっぽいのがあるのだけど、やさしおがこぼれたのかな? http://t.co/JIdMYE8B
拡大
Haruhiko Okumura @h_okumura
みかげさんとこのBGサンプルも同じですね http://t.co/vCLgD2qL RT @katukawa: ようやく時間が取れたので、動作テスト中。BGにカリウムのピークっぽいのがあるのだけど、やさしおがこぼれたのかな? http://t.co/iI4qdPlW
拡大

(↑@mikage さんのスペクトル表示ソフトの横軸の単位はkeVでなくch(チャンネル)になっていますが、chの数字に2をかけるとkeV単位のエネルギー表示になります)

Haruhiko Okumura @h_okumura
これがうちのBG。さっきのみかげさんちのBGサンプル同様,K-40以外に500ちょいに山があるが,何だろう? http://t.co/i4fIumrP
拡大
Michiharu Wada @mw_mw_mw
e+対消滅の511と想像します。零点が30keV位ずれているのではないでしょうか。RT @h_okumura: これがうちのBG。さっきのみかげさんちのBGサンプル同様,K-40以外に500ちょいに山があるが,何だろう? http://t.co/g6c89spn
拡大
Haruhiko Okumura @h_okumura
なるほど! RT @mw_mw_mw: e+対消滅の511と想像します。零点が30keV位ずれているのではないでしょうか。RT @h_okumura: …K-40以外に500ちょいに山があるが,何だろう? http://t.co/i4fIumrP
拡大
Haruhiko Okumura @h_okumura
540っぽいと思ったけど511がずれていると解釈するのが妥当か。やはり先達はあらまほしきものなり http://t.co/55YjqOLX
拡大
Michiharu Wada @mw_mw_mw
零点のズレはCsの標準線源をおいてみれば一発で判明します。また、もとのスペクトルで後方散乱相当の217keVのピークもずれていますし、X線(元素は?)もそのままだと高過ぎです。また、K40は環境BG以外に結晶内のNaにも混ざっています。@h_okumura
Haruhiko Okumura @h_okumura
Cs-137で校正したはずですが線形性が悪いのかも RT @mw_mw_mw: 零点のズレはCsの標準線源をおいてみれば一発で判明します。また、もとのスペクトルで後方散乱相当の217keVのピークもずれていますし、X線(元素は?)もそのままだと高過ぎです。また、K40は環境BG以
Michiharu Wada @mw_mw_mw
そうですか! 662keVと1461keVで直線を引いたらそうはずれませんので、私の見当違いかもしれません。@h_okumura
Haruhiko Okumura @h_okumura
降り始めの雨でも測ってみましょうか(Pb-214とか)RT @mw_mw_mw: そうですか! 662keVと1461keVで直線を引いたらそうはずれませんので、私の見当違いかもしれません。@h_okumura

(少し横道)

Mikage Sawatari @mikage
@h_okumura @katukawa 食品用じゃないですが,普通の測定器でスペクトルを何もないところで測っても,K40のピークがでてきたりするので,自然にあるもの由来かも?(^^;人体とか・・・
Haruhiko Okumura @h_okumura
ですね。NaIの不純物かもしれませんね RT @mikage: @h_okumura @katukawa 食品用じゃないですが,普通の測定器でスペクトルを何もないところで測っても,K40のピークがでてきたりするので,自然にあるもの由来かも?(^^;人体とか・・・
Dodol Garut @chireng
コンクリート?“@h_okumura: ですね。NaIの不純物かもしれませんね RT @mikage: @h_okumura @katukawa 食品用じゃないですが,普通の測定器でスペクトルを何もないところで測っても,K40のピークがでてきたりするので,自然にあるもの由来かも”
Haruhiko Okumura @h_okumura
それもあるかもしれませんね。壁から十分離れているつもりなのですが RT @chireng: コンクリート?“@h_okumura: ですね。NaIの不純物かもしれませんね
Dodol Garut @chireng
体中のK40でしたら、人が離れながら、ビデオで確認出来ると思います。“@h_okumura: それもあるかもしれませんね。壁から十分離れているつもりなのですが RT @chireng: コンクリート?“@h_okumura: ですね。NaIの不純物かもしれませんね”

(本論に戻ります)

Michiharu Wada @mw_mw_mw
Cs137の662とX線(32と37keV)のch数からゲタは直にわかります。RT @h_okumura: 降り始めの雨でも測ってみましょうか(Pb-214とか)RT @mw_mw_mw: そうですか! 662keVと1461keVで直線を引いたらそうはずれませんので‥
Haruhiko Okumura @h_okumura
.@mw_mw_mw なるほど。下のほうでゲタを履いているわけですね http://t.co/jA70J1CL
拡大
Michiharu Wada @mw_mw_mw
これはBGのですよね。このX線は元素が不明(多分Bi,Tlあたりと想像)なので、Csのスペクトルはありませんか?もしかしたらディスクリレベル以下で見えていないかもしれませんが、逆にその位であれば大きなオフセットはないといえるでしょう。@h_okumura
Haruhiko Okumura @h_okumura
@mw_mw_mw はいBGのみ3時間測定です。雨でもなく窓や廊下からも十分離れているはずなのですが
勝川 俊雄 @katukawa
LB2045のPC用のソフトは、ベクレル変換がよくわからないことになっている。目で見てピークがないのに、数字が入っていたりする。
勝川 俊雄 @katukawa
使い込んで、どこまで使えるか見極めないといけないね。
残りを読む(265)

コメント

nao @parasite2006 2012年6月18日
まとめを公開しました。
nao @parasite2006 2012年6月19日
【ベルトールドジャパンの食品用測定装置LB2045をパソコン外付けでお使いの方へ】標準線源校正後もピーク位置ずれの件、メーカー側がすでにPC用データ解析ソフトに問題があることを認識して改修に着手、6月下旬頃までに修正版を配布予定。@bigstonefield さん、有難うございました。
nao @parasite2006 2012年6月19日
リストの説明文に少し追加しました。
nao @parasite2006 2012年6月28日
三重大学で春眠からさめたベルトールドジャパンの食品用測定装置LB2045、パソコン外付け使用時のピーク位置ずれに加えてCPM値のBq値換算にも問題があり、エネルギー校正に加えてBq値の校正も必要と判明。関連議論をまとめに追加しました。
nao @parasite2006 2012年7月3日
ベルトールドジャパンの食品用測定装置LB2045は、今年2月に公開された本体ファームウェアバージョン2.20以降では、cps値をBq値に換算する校正係数の単位がBq/cpsからBq/L/cpsに変更されていたことが判明しましたので、関連議論をまとめに追加しました。装置の試料容器は420 mL入りなので、この単位変更により係数の値は変更前の2.38倍になります。
nao @parasite2006 2012年7月5日
ベルトールドジャパンの食品用測定装置LB2045、ちょっと混迷を深めております。@emanon_uk さん、@Slight_Bright さん、情報有難うございました。標準線源か、改訂版データ解析ソフトか、どっちでもいいからはーやく来い!
nao @parasite2006 2012年7月7日
製造元のデータ解析ソフトが来ない間に、三重大学・奥村(@h_okumura )先生がRによるカーブフィッティングを完成されましたので、いきさつをまとめに追加させていただきました。有難うございました。
nao @parasite2006 2012年8月14日
おおかた完成し検証中と聞いてからもう1カ月半近く経つのに、製造元がまだ改訂版データ解析ソフトを配布せず、ユーザーに何の連絡もしていないという言語道断の事態発覚。怒りとともに関連ツイートをまとめに追加しました。
nao @parasite2006 2012年9月10日
ようやくベルトールドジャパンがLB2045のパソコン用改訂ソフトの配布を来週から始めると連絡してきましたので、関連のつぶやきをまとめに追加し、リストの説明文を修正しました。
nao @parasite2006 2012年10月4日
LB2045本体とパソコン用データ解析ソフトのピーク位置のズレをなくす改訂版ソフトの配布がすでに9月中に始まっていたことを知り、関連議論をまとめに追加しました。@bigstonefield さん、情報有難うございました。
nao @parasite2006 2012年10月7日
LB2045(旧版のパソコン用データ解析ソフトを使用)を標準線源(日本分析化学会の「放射能分析用玄米認証標準物質」)で校正したところ、放射性セシウムが2割以上過小評価されていたことが判明しましたので関連議論をまとめに追加しました。
nao @parasite2006 2012年10月7日
LB2045(できれば2012年9月改訂版のパソコン用データ解析ソフトを使用)で校正あるいはGe検出器との測り比べを行ったデータをお持ちの方、おられましたらぜひ@parasite2006 までご一報下さい。
nao @parasite2006 2013年1月17日
【ベルトールドジャパンの食品用測定装置をお使いの皆様へ】会社ホームページにユーザー限定のコーナーhttp://t.co/zzHkkyJy がお目見えしました。ユーザーIDとパスワードでログインすればマニュアルやアップデータを入手可、今すぐご登録をおすすめします。
