使用済燃料プール中に存在する燃料の崩壊熱(2013/03/19)

「福島第一原発で停電 冷却システム止まる(2013/03/18)」→http://www3.nhk.or.jp/news/html/20130318/k10013290991000.htmlを受けて、使用済燃料プール中に存在する燃料の崩壊熱に関する私の呟きをひとまず纏めました。
原発 震災 崩壊熱 使用済燃料 使用済燃料プール
88
NHKニュース @nhk_news
福島第一原発で停電 冷却システム止まる http://t.co/V8jKQG23MU #nhk_news
Tomohiro ENDO @hyd3nekosuki
【再掲】 https://t.co/3MFiGXe1xxのその1、「3. 使用済燃料プール等」のpdf9頁より引用:H23/10/17 時点およびそれから1~3後の、各号機における使用済燃料から発生する崩壊熱&熱交換器の交換熱量 http://t.co/5OJBtjrz
拡大
Tomohiro ENDO @hyd3nekosuki

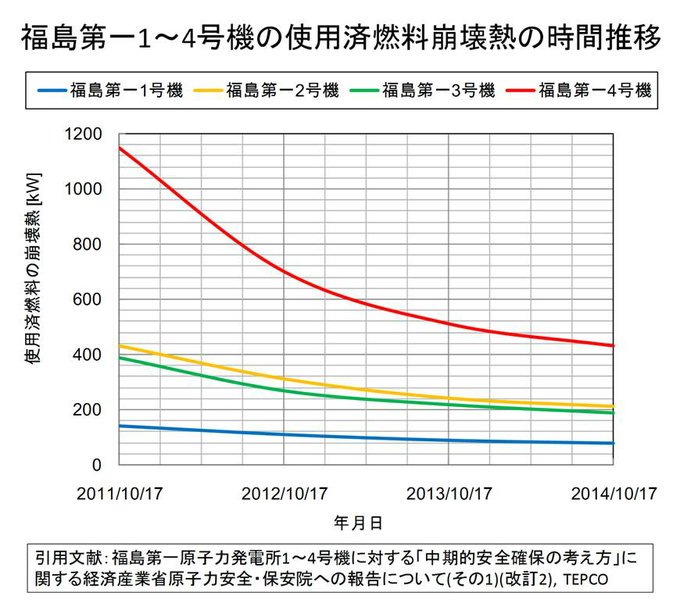

@hyd3nekosuki 【再掲】この表より、福島第一1~4号機の使用済燃料崩壊熱の時間推移を図示してみました。この図より、2014/10/17までであれば、各号機の使用済燃料崩壊熱[kW]=[キロワット]をおおまかに推定可能 http://t.co/m24Z1BKL
拡大
Tomohiro ENDO @hyd3nekosuki

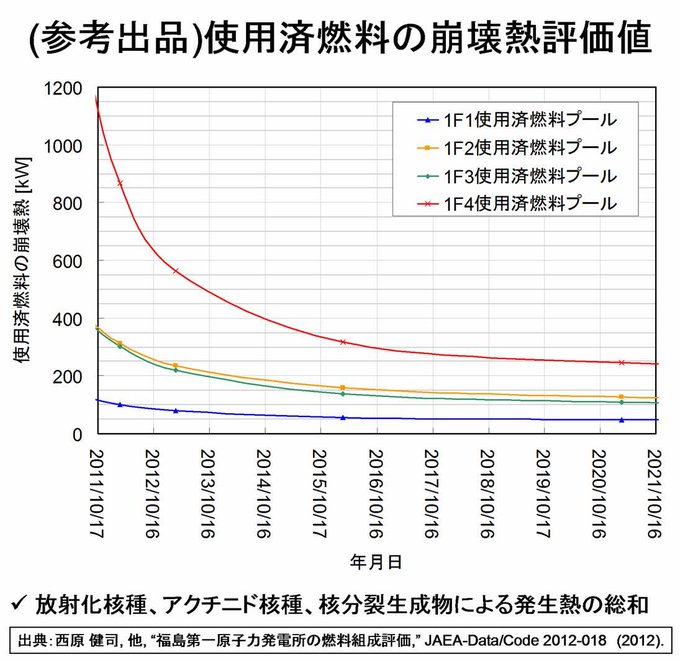

【参考出品】JAEAによる 福島第一原子力発電所の燃料組成評価(http://t.co/JIt8TnvEas )より、1~4号機使用済燃料プール中の使用済燃料の崩壊熱の時間変化を図示してみました(2021/10/16まで)→ http://t.co/J7EL33wLDY
拡大
Tomohiro ENDO @hyd3nekosuki
@hyd3nekosuki なおJAEAによる福島第一原子力発電所の核種組成評価値のデジタル値については、http://t.co/JIt8TnvEasの"JAEA-Data-Code-2012-018-appendix(CD-ROM).zip(約2.6MB)"にて公開されている
Tomohiro ENDO @hyd3nekosuki
ふくいちプラントパラメータモニタより、 福島第一3,4号機使用済燃料プール水温度→http://t.co/naNAQqzfvy
Tomohiro ENDO @hyd3nekosuki
ふくいちプラントパラメータモニタより、福島第一2号機使用済燃料プール水温度→http://t.co/tpUKDUrwxs
Tomohiro ENDO @hyd3nekosuki
ふくいちプラントパラメータモニタより、福島第一1号機使用済燃料プール水温度→http://t.co/AfzHDrYPAq
Tomohiro ENDO @hyd3nekosuki
http://t.co/zGsPg4Ujlo 使用済燃料プール中の崩壊熱の高い、1F4号機のプール水温にまずは注目すべきか http://t.co/J7EL33wLDY http://t.co/m24Z1BKL
拡大
Tomohiro ENDO @hyd3nekosuki

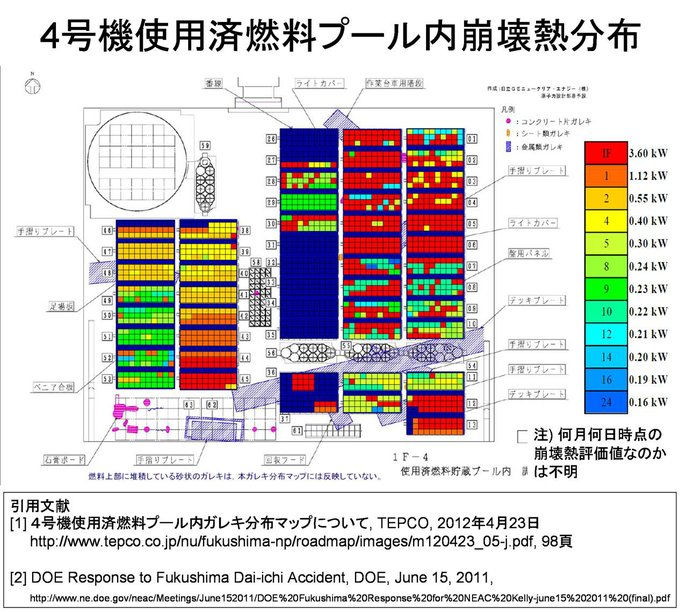

なお、福島第一4号機使用済燃料プール中の崩壊熱の相対的な分布については、公開されている情報に基づくとこのような形→http://t.co/Z49QZiv9
拡大
Tomohiro ENDO @hyd3nekosuki
@hyd3nekosuki この崩壊熱分布の図については、MELCOR(http://t.co/HWVDIX4dOl )の公開資料pdf(注意9.7MB)(http://t.co/sVLHUHswxF )の8章(176~199頁)のFigure111にも示されている
Tomohiro ENDO @hyd3nekosuki
https://t.co/MImbc88JgT 過去のTEPCO報道資料のデータに基づくと、福島第一4号機使用済燃料プールの代替冷却システムを停止した場合、約130日前(2012/11/05)の崩壊熱によるプール水温度の上昇率は、1時間当たり約0.418度の上昇とのこと
Tomohiro ENDO @hyd3nekosuki
@hyd3nekosuki pdf(http://t.co/AIdrJe1naa )の【4号機】の項目に「使用済燃料プール代替冷却システムを停止…プール水温度の上昇率は約 0.418℃/h と評価している」との記載あり
Tomohiro ENDO @hyd3nekosuki
@hyd3nekosuki 停止直後の1F4のプール水温を仮に25℃、崩壊熱によるプール水温上昇率を0.418℃/hをすれば、プール水温[℃]の時間変化(tは経過日数[日])はおおよそこのように予測できるか→http://t.co/Lw7qZ0beoM
Tomohiro ENDO @hyd3nekosuki

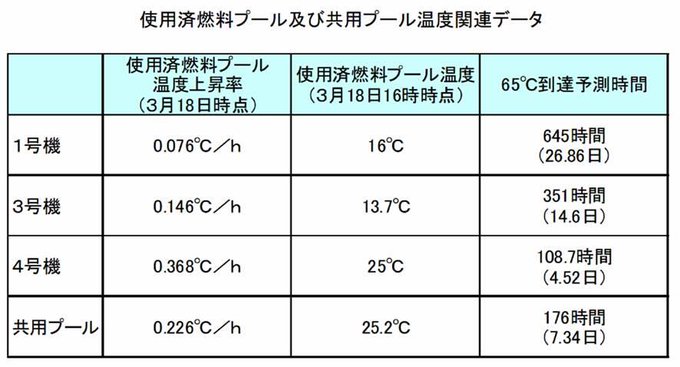

【TEPCO】福島第一原子力発電所における電源設備の不具合について(平成25年3月19日)→http://t.co/rYgNh5M4Ba 使用済燃料プール及び共用プール温度関連データ→ http://t.co/L9kUswzfe7
拡大
Tomohiro ENDO @hyd3nekosuki

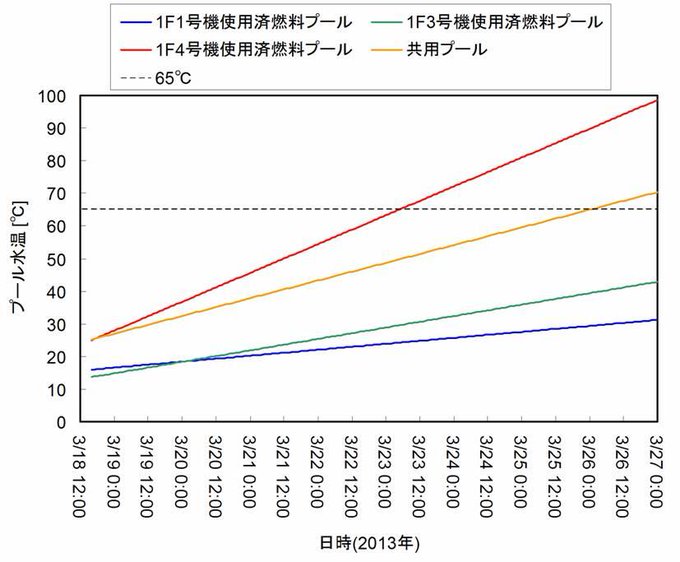

@hyd3nekosuki 上記資料に示された表に記載された値を用いて、福島第一原子力発電所1,3,4号機使用済燃料プールおよび共用プールの水温上昇の予測値を図示してみるとこのような形→ http://t.co/R3VNXElMEW
拡大
NHKニュース @nhk_news
福島第一原発1号機 燃料プール冷却再開 http://t.co/8Mefnz6vnF #nhk_news
東京電力 (原子力) @TEPCO_Nuclear
■お知らせ■昨日(3/18)に発生した、福島第一原子力発電所における電源設備不具合のその後の状況について、弊社ホームページに掲載いたしました。なお、停止している使用済燃料プールの現在の水温は、運転管理上問題ありません。 http://t.co/LzRWCTEyhG
NHKニュース @nhk_news
福島第一原発4号機 燃料プール冷却再開 http://t.co/QehDIChwKj #nhk_news
Tomohiro ENDO @hyd3nekosuki
pdf【TEPCO】福島第一原子力発電所における電源設備の不具合について(2013年3月19日16時30分時点)→http://t.co/GQUomGUqMq 図の緑四角が瞬時停電の影響を受けたが復旧した設備、黄四角が停止中の設備→ http://t.co/7SYjyVQvWD
拡大
NHKニュース @nhk_news
【速報 JUST IN 】福島第一原発 3号機冷却再開 http://t.co/i1eIxDYIVV #nhk_news
東京電力 (原子力) @TEPCO_Nuclear
■お知らせ■昨日(3/18)に発生した、福島第一原子力発電所における電源設備不具合のその後の状況について、弊社ホームページに掲載いたしました。 http://t.co/uk80zXrf2K
NHKニュース @nhk_news
【速報 JUST IN 】福島第一 全冷却システム復旧 http://t.co/8pn2tuT2vA #nhk_news

(参考)福島第一原子力発電所4号機使用済燃料プールの冷却水が喪失した場合、周辺の線量率への影響について

Tomohiro ENDO @hyd3nekosuki
【TEPCO】福島第一原子力発電所3号機使用済燃料貯蔵プールへの鉄骨がれき落下に係る原子力規制委員会への追加報告の補正について→http://t.co/jvP7bqEB pdf→http://t.co/IG5hw7O9 添付3に、より厳しい条件で実施したMAAP評価結果あり
残りを読む(5)

コメント

G.Foyle @GFoyle1 2013年3月19日
..............正直 よく判らないのに戯ける阿呆な私ですが、 福島第一に残存する使用済み燃料棒は放射性物質崩壊熱源として十分冷えていて たとえ冷却水が漏出して大気にむき出しになっても、もはや燃料棒の溶解など起こらない という認識は誤っているでしょうか?
佐藤ひばり @hibari310 2013年4月3日
誤っているかと…。まとめ中に3/18時点の温度と65度到達までの時間についての図表があります(https://twitter.com/hyd3nekosuki/status/313857217440911361)。つまり冷やさなければ更に温度が上がって、溶融するんじゃないですかね。2年前よりは時間がかかるだけで。
