パースのついた円の描きかた

まとめました。
43
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

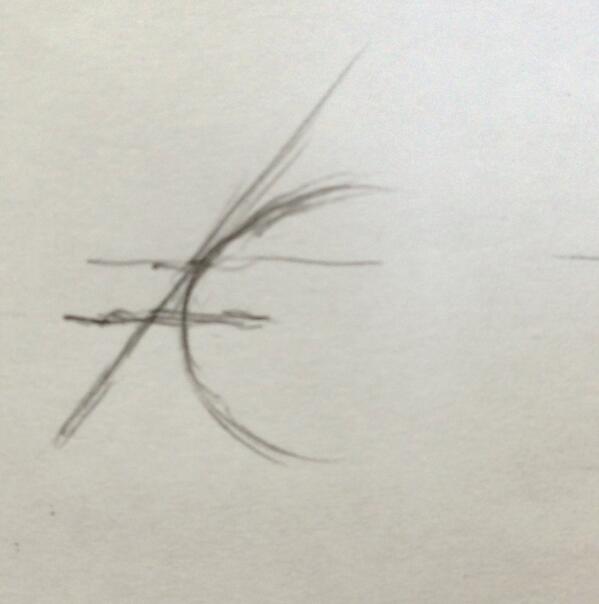

円筒の絵ははありがちなミスを無くすとかなり良くなる。まず、かなりの確率で見受けられるミスがこういう絵。 http://t.co/lmIhMtjmIG

2013-06-29 21:28:26
拡大
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

だからこういう途中に線が入る場合も適当に引かないで http://t.co/x4ZfeIOxVA

2013-06-29 21:43:46
拡大
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

ちゃんと楕円を描いて見るのです。意外にこれをやってない人を多く見かけます。 http://t.co/hk3Mvocsic

2013-06-29 21:45:18
拡大
松田未来 「夜光雲のサリッサ」単行本最新第6巻発売中! @macchiMC72

ちなみに、コップがちゃんと描ければタイヤも描けるようになります。やってることは同じ事。

2013-06-29 22:57:56
まいなす @mainasu

@macchiMC72 タイヤはむつかしいですよね・・・まあいまはデジタルのおかげでだいぶらくになりましたが。

2013-06-29 23:15:53
松田未来 「夜光雲のサリッサ」単行本最新第6巻発売中! @macchiMC72

@mainasu 個人的にはデジタルだと正確すぎてやりづらいです(^^;

2013-06-29 23:27:45
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

こういうパースをとった時にどんな図形を中にいれたらいいか混乱する人いない? http://t.co/jAyBcdjs4M

2013-06-29 23:29:56
拡大
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

円との接点は動かせないからうっかりすると分からなくなっちゃうよね。

2013-06-29 23:33:36
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

正解はこう。楕円を描けばOK。どういうことかというと、接点はそのままの位置で、楕円の頂点と接点が一致しなくなる。 http://t.co/uLA5saTwuN

2013-06-29 23:40:09
拡大
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

@yoshiki0 二点でも三点でも同じです。ちなみに透視です。

2013-06-29 23:43:53
阿澄 茗 @asumimei

@fujishimakosuke 4点を通る円(?)を描くだけじゃ無いんですよね? ほぼ対角の線は〜……む〜?

2013-06-29 23:44:09
伊藤ひずみ(3巻配信開始!) @hizumi_ito

@fujishimakosuke なるほど!接点から急に曲げてしまうと不自然になってしまうわけですね!描いてみて納得しました!

2013-06-29 23:53:37
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

@hizumi_ito そうなんです。ちょっとかじっていると余計混乱するんですよね。円はどこから観ても楕円以外にはならないんです。

2013-06-29 23:55:11
Yoshiki(DreamField) @yoshiki0

@fujishimakosuke はっ!そうか!実は今まで遠方が狭い歪んだ楕円を描かないといけないと思い込んでいたのですが、そうでは無かったのですね。知らなかった。これは恥ずかしい。

2013-06-30 00:01:28
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

@yoshiki0 そういう誤解をして、そんなはずはないと混乱することがあるんですよー。誤解が解けて良かったです。

2013-06-30 00:07:54
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

円は作図上の中心点とパースがかかった時の楕円の中心が一致しないからすぐ混乱する。同心円にパースをかけた時もそう。同心円だから中心は1カ所だと思い込むと訳がわからなくなる。

2013-06-30 00:19:40
ILMA Express @ILMA_Express

@fujishimakosuke パース定規が使えるグラフィックスソフトで楕円をパースに合わせて変形させても、結局その楕円はただの楕円ツールで書いたのと同じなんですよね。アレはホント不思議に感じました。

2013-06-30 01:14:39
藤島康介@トップウGP8巻3月23日発売 @fujishimakosuke

@ILMA_Expess 円周が全て中心から同じ距離にあるという図形の特性ゆえですね。すごく特殊な図形だと実感します。

2013-06-30 01:15:54
ILMA Express @ILMA_Express

いい実例があったんで、ちょっとアップ。下のホイールは3D定規で引いたパース線に合わせて正円を変形させて描いたものです。でもフクザツな変形を経て完成した円は、ご覧の通り、実はシンプルな楕円に過ぎないという…。ナニヤッテタンダオレハ http://t.co/vzVzT0y129

2013-06-30 01:49:52
拡大
