CPU自作部 活動記録2013.06.22-23

CPUとして動かすFPGA基板を作製していきます。 Members:@fukueri, @norio_ki, @oika 前回 http://togetter.com/li/522879
3
akio @oika

[6/22-23活動記録]前回はドリルでの穴あけまでを行いました。いよいよはんだで部品を取り付けます。初の2days開催!前回の様子はこちら http://t.co/nvWwaXKWOD #CPU自作部 http://t.co/bbOESOiQpJ

2013-06-29 19:39:55
拡大
akio @oika

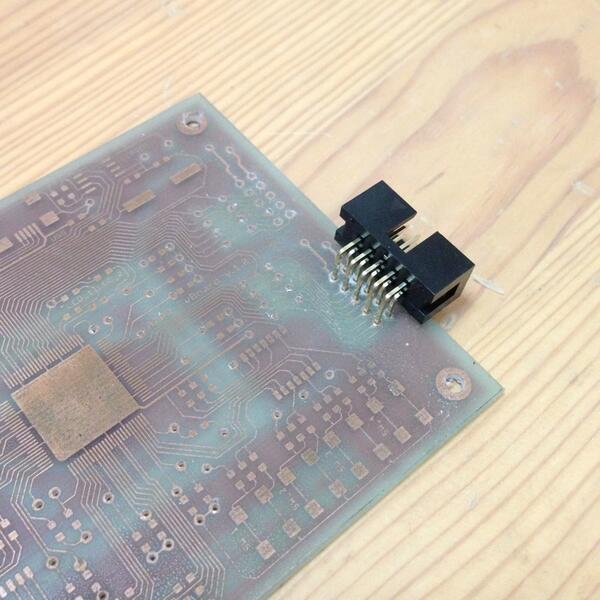

はんだ付けの前に、前回開けられなかった電源コネクタ用の1mmの穴と、ついでに開け忘れのあったいくつかの穴を開けました。 #CPU自作部 http://t.co/faHHMImRy0

2013-06-29 19:41:10
拡大
akio @oika

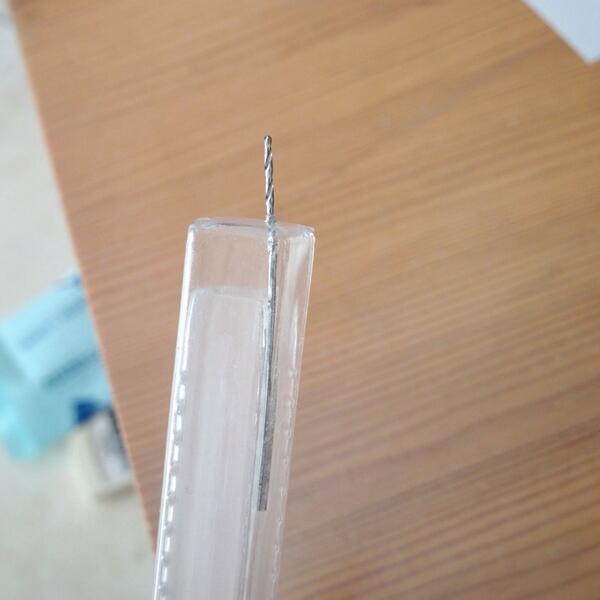

ドリル刃の扱いにはくれぐれも注意しましょう。ケースの出し入れの際にもトラップがあります(負傷者1名) #CPU自作部 http://t.co/wAMhAEVVOj

2013-06-29 19:41:54
拡大
akio @oika

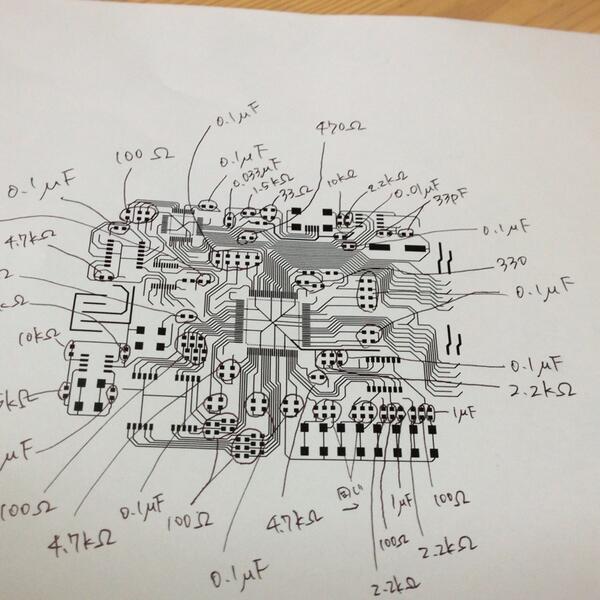

わんさか注文した部品のどれがどこに付くか一つ一つ確認していきます。紛らわしい部品が多く、いくつか発注ミスも発覚しました(シュミットインバータのTC74VHC14FでなくTC74VHC14FTを買ってしまった等) #CPU自作部 http://t.co/9JdoPblf9x

2013-06-29 19:43:13
拡大
akio @oika

さっそく、もっとも大事なFPGAから取り付けていきます。最初に遅硬化型の接着剤を使い、四辺の位置を慎重に合わせて固定します。 #CPU自作部 http://t.co/C02XCAQsPW

2013-06-29 19:44:31
拡大
akio @oika

クリームはんだをのせていきます。かなり少量で良いようでした。 #CPU自作部 http://t.co/jL6wheinIy

2013-06-29 19:45:39
拡大
akio @oika

じゅごぉっとやっていきます。 #CPU自作部 http://t.co/4cgXLH4alM

2013-06-29 19:46:45
拡大
akio @oika

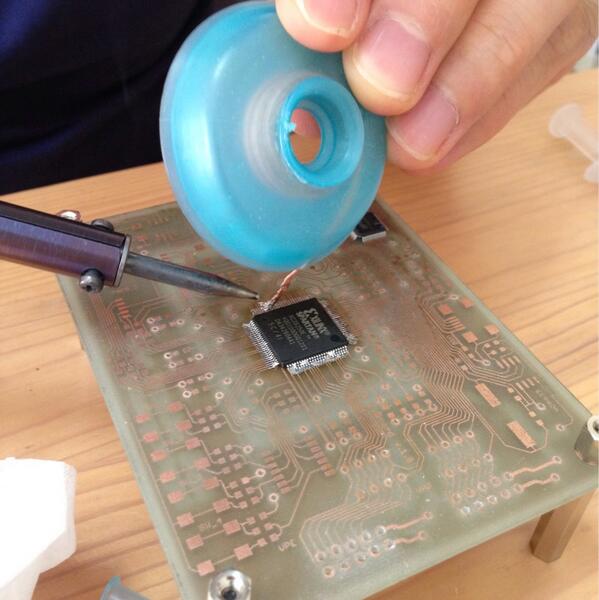

隣接するピンとブリッジを作ってしまわないよう、余分なはんだは吸いとります。 #CPU自作部 http://t.co/6L4B79BJN7

2013-06-29 19:47:44
拡大
akio @oika

覚悟はしていましたが、小さな抵抗のはんだ付けはかなり神経を使う作業でした(どこにあるか見えるかなっ?) #CPU自作部 http://t.co/rZHRKOsroN

2013-06-29 19:49:10
拡大
akio @oika

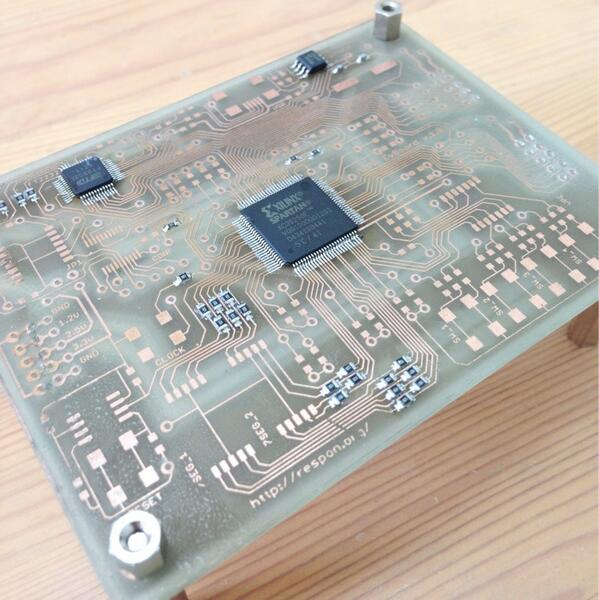

思っていた以上に時間と根気を要する先の長い戦いです。今回はここまででタイムアップでした。 #CPU自作部 http://t.co/fZTW0VGFz1

2013-06-29 19:50:08
拡大
akio @oika

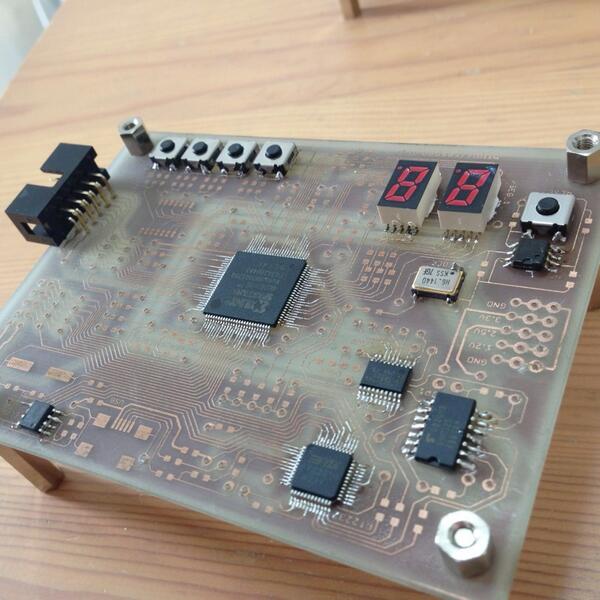

もう一枚のほうは比較的大きな部品から取り付けていきました。それっぽくなってきましたね!今回は以上です。部員多忙につき、次回は少し先になる予定です。僕は暇です。 #CPU自作部 http://t.co/s0JGFmdaCy

2013-06-29 19:52:08
拡大
