立体機動装置作ってみた

サクト @3910x0

立体機動装置作りました(^o^)/ 明日からちょっとずつ作り方を紹介します。 http://t.co/9TpN7JPMuu

拡大

サクト @3910x0

立体機動装置作ってみた 〜ブレード編①〜 材料 スプレーハンドル×2 CGブレーキバー1組（自転車のブレーキ） 90×5のベニヤ×2 http://t.co/kOj4vBdRlB

拡大

サクト @3910x0

立体機動装置作ってみた 〜ブレード編②〜 ブレーキバーをバラしスプレーハンドルに取付ける http://t.co/ZhNMB88ZQO

拡大

サクト @3910x0

立体機動装置作ってみた 〜ブレード編②補足説明1〜 自転車のグリップを使えばバラしの作業がなくなります 個人的にトリガーの部分も表現したかったのでスプレーハンドルを使用しました

サクト @3910x0

立体機動装置作ってみた 〜ブレード編②補足説明2〜 本来ならドライバーやスパナなどの道具を使うべきなのですが、家に揃ってなかったので荒業ですがノコギリで切って紙やすりで削りました

サクト @3910x0

立体機動装置作ってみた 〜ブレード編③〜 ベニヤを60㌢＋余白5㍉、先端は45°に切って塗装して刃の絵を描く http://t.co/qUTEsBHMyp

拡大

サクト @3910x0

立体機動装置作ってみた 〜ブレード編④〜 ハンドルと刃を合体させれて完成 http://t.co/rfBNIct219

拡大

サクト @3910x0

立体機動装置作ってみた 〜ガスボンベ編①〜 ペットボトル×４ 空き缶×２ ＴＳ継手チーズ×２ http://t.co/eghm0EnVd0

拡大

サクト @3910x0

立体機動装置作ってみた 〜ガスボンベ編②〜 ペットボトルの底を切り取りガムテープで繋ぎ塗装して完成 ※セロテープで仮止めしてからの方が簡単です http://t.co/Umi3vXujMI

拡大

サクト @3910x0

立体機動装置作ってみた ～アンカー編①～ 材料 セクションケース×１ 木目調補修テープ×１ http://t.co/0TY9O3aqF0

拡大

サクト @3910x0

立体機動装置作ってみた 〜アンカー編②〜 セレクションケースを塗装して木目調テープで巻けば完成 http://t.co/eaShcqlbBj

拡大

サクト @3910x0

立体機動装置作ってみた 〜鞘編①〜 ダンボール マジックテープ http://t.co/U9NPbH29Ju

拡大

サクト @3910x0

立体機動装置作ってみた 〜鞘編②〜 ダンボールで 50×10×16㌢の箱2つ 19㌢×4枚 16㌢×12枚 10㌢18枚 10.5㌢×4枚 14.5㌢×2枚 (全て幅は3.5㌢です) を製作 http://t.co/JN3ouVwkS2

拡大

サクト @3910x0

立体機動装置作ってみた 〜鞘編③〜 19㌢のみ足で潰し柔らかくして繋ぎます この時少し隙間を空けて繋ぎます きっちり繋げると箱に巻けませんのでご注意を http://t.co/HhiTVBqtdT

拡大

サクト @3910x0

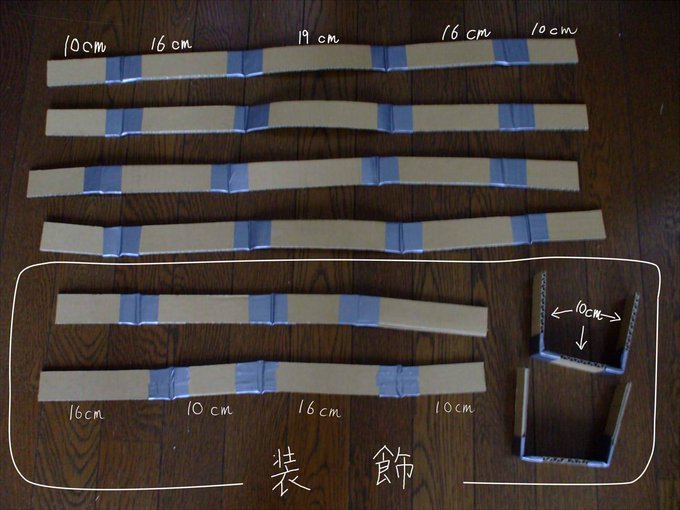

立体機動装置作ってみた〜鞘編④〜 10㌢、16㌢、19㌢、16㌢、10㌢の順に繋いだ帯を4本 10㌢、16㌢、10㌢、16㌢に繋いだ帯を2本 10㌢、10㌢、10㌢をコの字に繋いだものを2個 製作 http://t.co/Io1saJ4lPj

拡大

サクト @3910x0

立体機動装置作ってみた 〜鞘編⑤〜 塗装をし、マジックテープを貼り、絵の具で汚します http://t.co/WPtyiJADoz

拡大

サクト @3910x0

立体機動装置作ってみた 〜鞘編⑥〜 鞘に写真のように装飾します http://t.co/fihlT71jlp

拡大

サクト @3910x0

立体機動装置作ってみた 〜鞘編⑦〜 最後につるすための紐をつけ、穴を開け、汚しをすれば完成 http://t.co/pN2ggy086O

拡大

サクト @3910x0

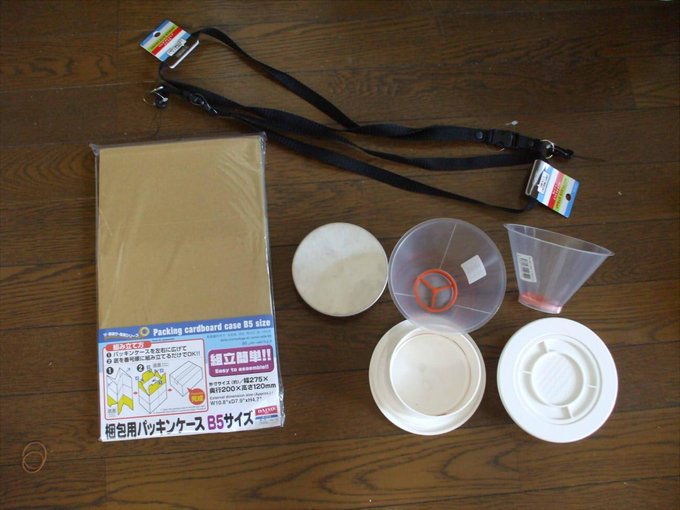

立体機動装置作ってみた 〜エンジン編①〜 エースPCクーラーキャップ 100パイ ミルキーホワイト ×2 ディスポフィルター120メッシュ×2 ステンレス隠しキャップ×1 薄いダンボール http://t.co/ePnN3o61oN

拡大

サクト @3910x0

立体機動装置作ってみた 〜エンジン編②〜 6.5×13×4.5㌢の箱を1つ 3×1㌢長方形16枚 噴出し口 上底2.5×下底4.5㌢の台形2枚 上底1×下底1.5㌢の台形2枚 2.5×1㌢長方形1枚 1.5×4.5㌢長方形1枚 製作 http://t.co/pUirHMYWTg

拡大

サクト @3910x0

立体機動装置作ってみた 〜エンジン編③〜 エースPCクーラーキャップ 100パイ ミルキーホワイトとディスポフィルター120メッシュを組み合わせ隙間に３×１㌢のダンボールを８枚はさみ塗装 http://t.co/EDtCEODsGj

拡大

サクト @3910x0

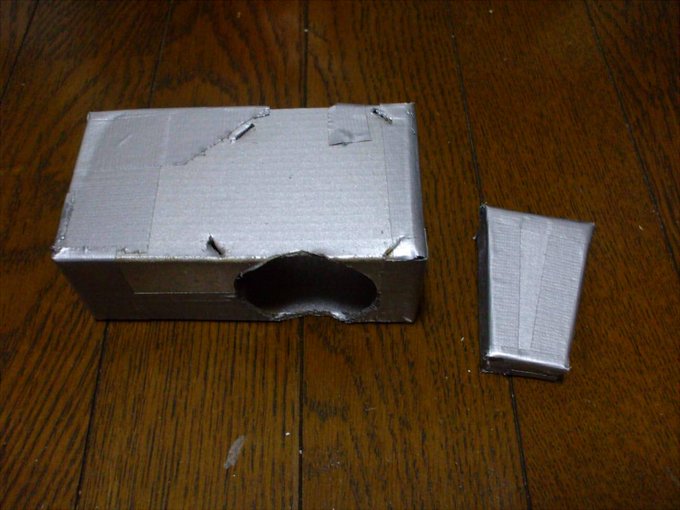

立体機動装置作ってみた 〜エンジン編④〜 噴出し口を組み立て、箱に③で作ったものが入るくらいの穴を左右に、側面に隠しキャップを取り付けるための穴を開けて塗装 http://t.co/LTW2qFRrmg

拡大

サクト @3910x0

立体機動装置作ってみた 〜エンジン編⑤〜 あとは箱に全ての部品をつければ完成 http://t.co/JKwk0S6C9W

拡大

サクト @3910x0

立体機動装置作ってみた 〜仕上げ～ ベルト（穴が開いているベルト方がおすすめ）に全ての部品と取り付け汚せば完成 http://t.co/c7rCXKbF2a

拡大

サクト @3910x0

立体機動装置作ってみた ～解説①～ 今回のコンセプトは「身近な手に入りやすい材料で誰でも作れる」です
