メカモデリング脚部まとめ (脚部完成までの道のり

デザインしながらのCGモデリングの手順をステップバイステップで解説します。ツールはMAYAです。 あまりデザインしながらモデリングする人は居ないので参考になると思います。 studio picapixels 代表 円谷プロスーツアクター後ゲームプロデューサーCGに転向ハワイ4年サンフランシスコ2年ハリウッド映画実写ヤマト三丁目の夕日64ファイナルファンタジー アキバレンジャー宇宙兄弟スターシップトルーパーズ 海猿4ヴァルヴレイヴ,キャプテンハーロック 永遠のゼロ などなどに参加
33
㠶足タケヒコ @AItoiI

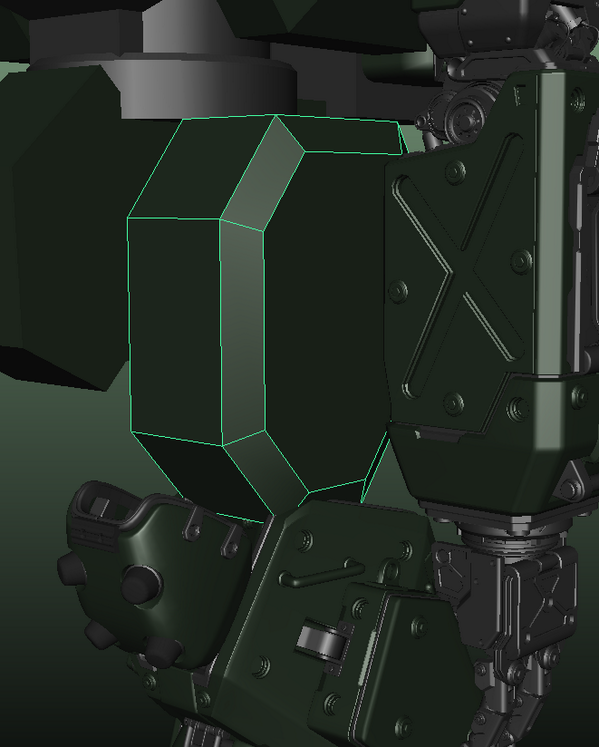

前回、脛までの工作を終えたので次は太ももです。ベースのラフモデルはこれになります。 http://t.co/yEZBQG4YXj

2013-10-17 16:55:02
拡大
㠶足タケヒコ @AItoiI

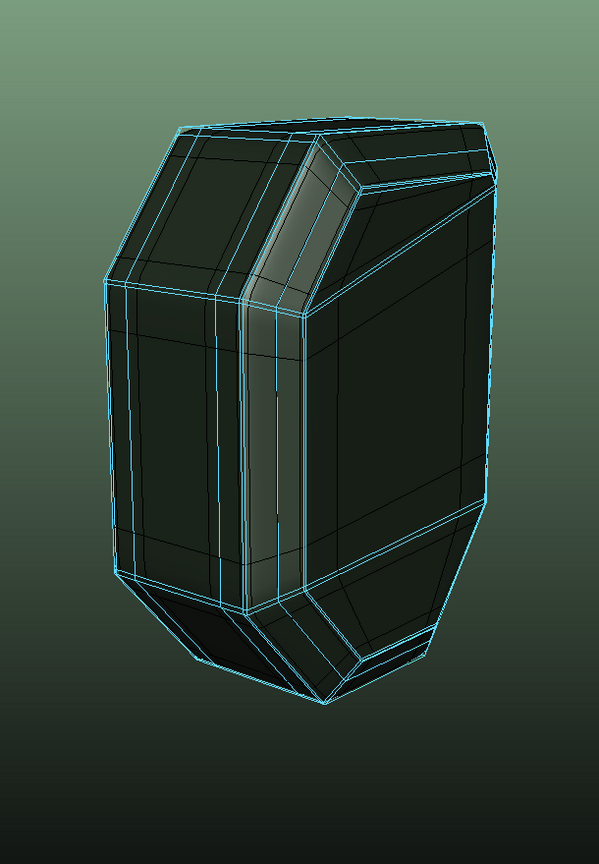

スムースに対応させるように調整。何の為かというとエッジに高級感が出るからです。 http://t.co/RyeeUQTr9R

2013-10-17 16:55:47
拡大
㠶足タケヒコ @AItoiI

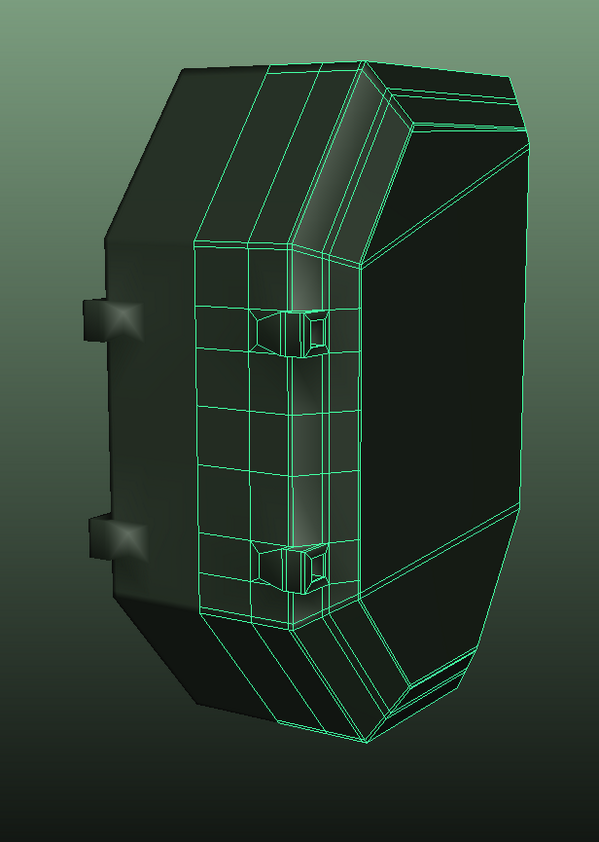

次に真ん中のパーツを左右でサンドイッチにしてるイメージがあったのでボルトの受け口を作ります。 http://t.co/2rK0TYAA8Y

2013-10-17 16:57:29
拡大
㠶足タケヒコ @AItoiI

スムースかけるとこんな感じ。 http://t.co/bzXUrLIrGp

2013-10-17 16:58:07
拡大
㠶足タケヒコ @AItoiI

作ったポリゴンの割りの作業がもったいないので複製して。。 http://t.co/445Ch2Uj92

2013-10-17 16:59:09
拡大
㠶足タケヒコ @AItoiI

コンバイン、頂点マージしてスムースかけると前と全く同じ穴が手軽に作れます。 http://t.co/kSPQnW7qH0

2013-10-17 17:01:03
拡大
㠶足タケヒコ @AItoiI

スムースを二段階かけて固めます。エッジが多すぎてもったいないので要らなさそうなのは選んで消します。 http://t.co/ZBsbPdD0zZ

2013-10-17 17:02:46
拡大
㠶足タケヒコ @AItoiI

消しました。最終的にはもっと調整します。 http://t.co/H9Cg7qOwny

2013-10-17 17:03:09
拡大
㠶足タケヒコ @AItoiI

挟み込んでるデザインにするので溝を縦に方向に彫ります。 http://t.co/SAscfnpKPK

2013-10-17 17:03:54
拡大
㠶足タケヒコ @AItoiI

次にフロント部分は強化したかったので補強にもう一枚乗せるデザインに。 http://t.co/1pp5aAb1oQ

2013-10-17 17:05:00
拡大
㠶足タケヒコ @AItoiI

厚みをつけて、ボルトでとめるための細工をします。 http://t.co/Z4yiMk1uNk

2013-10-17 17:05:25
拡大
㠶足タケヒコ @AItoiI

ベベルだとエッジの整理がめんどくさかったのでスプリットポリゴンツールで手動でやります。 http://t.co/vcG0aeACSY

2013-10-17 17:06:37
拡大
㠶足タケヒコ @AItoiI

いろいろ整理してこんな感じです。 http://t.co/hp3zT8CIAS

2013-10-17 17:06:56
拡大
㠶足タケヒコ @AItoiI

もう少しデザインを加えます。 http://t.co/Fx47AYZQMZ

2013-10-17 17:09:01
拡大
㠶足タケヒコ @AItoiI

スタンプによるベベル穴あけ。 http://t.co/Efp4Zt7uE0

2013-10-17 17:09:19
拡大
㠶足タケヒコ @AItoiI

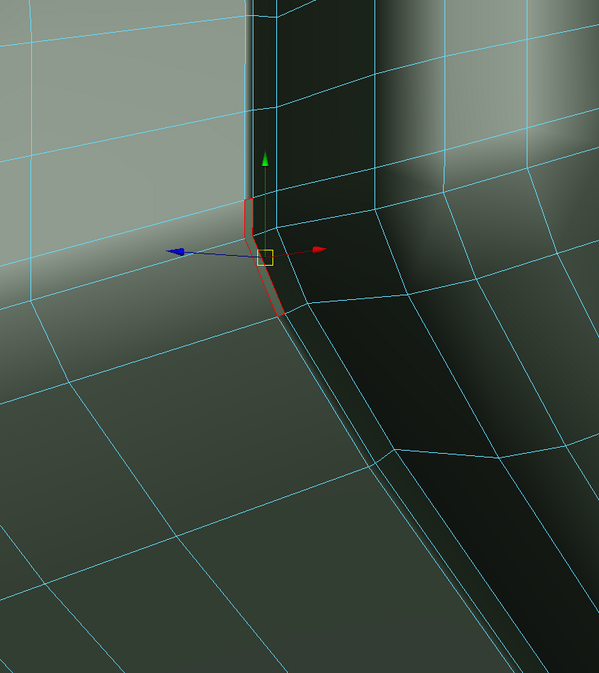

最近のMAYAは何故かベベルかけるとこうしてポリゴンに穴が空くことが多々あるのでご注意を。 http://t.co/qJrlRx1IfW

2013-10-17 17:09:57
拡大
㠶足タケヒコ @AItoiI

横にもオリジナルのデザインに合わせてスリットディテール追加。 http://t.co/VnsRqDUhEk

2013-10-17 17:10:32
拡大
㠶足タケヒコ @AItoiI

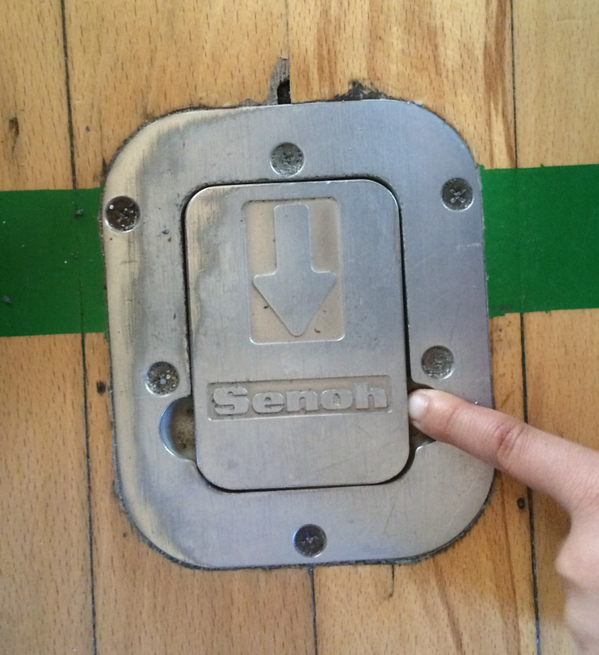

先日小学校の体育館に行ったらポールを立てる穴があってそれがかっこよかったので写真でパチリ http://t.co/SKfA69e7T5

2013-10-17 17:12:21
拡大
㠶足タケヒコ @AItoiI

かっこよかったので太もも背面に何かのマウント用ハッチとして採用。デザインに組み込みます。こんな感じでデザインのヒントはそこらじゅうにあります。 http://t.co/hHuuqiHlBC

2013-10-17 17:13:35
拡大
㠶足タケヒコ @AItoiI

股関節に繋がる部分用に穴を開けます。 http://t.co/9E40raI8gi

2013-10-17 17:14:18
拡大
㠶足タケヒコ @AItoiI

ワンクッション置くための別デザインを足して。。 http://t.co/9dvL4DKbkT

2013-10-17 17:14:42
拡大
㠶足タケヒコ @AItoiI

そのベース部分にもデザインを。 http://t.co/9ZTYa4Gg6g

2013-10-17 17:15:15
拡大
㠶足タケヒコ @AItoiI

整理して、こんな感じになりました。個人的にはあんまり気に入ってないけどそんなに目立つ場所じゃないしいいか。。と、 http://t.co/41JJxTdDC1

2013-10-17 17:16:33
拡大
