2014年3月30日

TRAKTOR Audio6/10/2mk2の検証

Native Instrumental社が発売しているTRAKTOR Audioシリーズが各iOS端末に対応していると聞いて色々試した結果の備忘録。 【現状分かったこと】 ・Audio2mk2の付属ケーブルは独自規格、通常のUSBケーブルは利用不可。 ・iOS端末でAudio6/10の利用では、端末の充電はされない。 【協力】 続きを読む
1
orinetone(おりねとん) @orinetone

先ほどの検証作業に関してですが、まず何をしているかというと、NI Traktor Audio2mk付属のケーブルでA6/A10に接続する方法の検証です。

2014-03-27 00:23:43
orinetone(おりねとん) @orinetone

おk。NIのAudio2mk2は付属でUSBミニ-30pinケーブルが付属しています。これを使ってiOSデバイスに接続することで従来できなかった電源を確保しながらインターフェースを認識させることができるようになってます。 http://t.co/4CZRcGsqeu

2014-03-27 00:35:35
拡大
orinetone(おりねとん) @orinetone

またiOS7.0.x系列ではOSの仕様上TA2mk2を正しく認識しませんでしたが、7.1のアップデートにより問題が解消され、この様に変換をかませることによってiPhone5以降/iPad miniにも接続できるようになってます。 http://t.co/3x4sOKFmCR

2014-03-27 00:39:11
拡大
orinetone(おりねとん) @orinetone

この理論から一つの仮説を立てました。それが 「このケーブルを変換(miniB→ノーマルType-B)してTraktorA6/A10に接続することで充電をしながらインターフェースを認識することができるか?」 ということです。

2014-03-27 00:42:54
orinetone(おりねとん) @orinetone

結果としては先の通り、 「変換コネクタが使えない」 でした。

2014-03-27 00:44:17
orinetone(おりねとん) @orinetone

この画像の通り、NI製のUSB-DockケーブルのUSBコネクタは特殊品です。ケーブルの下部にも端子があり、電源を確保する仕組みになっているようです。 http://t.co/98ee118Te2

2014-03-27 00:58:02
拡大
orinetone(おりねとん) @orinetone

下部の端子の分、コネクタの幅が狭くなっているので、通常規格のUSB端子には使えないということです。

2014-03-27 01:00:01
orinetone(おりねとん) @orinetone

当然ながらTA2mk2本体のコネクタ部もそれに合わせて真ん中の端子部が若干薄い作りになってます。 通常のUSBケーブルでも当然接続できるのですが、最終的にケーブルから電源を確保する部位が無いので、充電ができないようです。 http://t.co/Sic2L1jjWR

2014-03-27 01:04:44
拡大
orinetone(おりねとん) @orinetone

ということで 「通常の変換コネクタを使うことでA6/A10には接続できない」 ということになりました。

2014-03-27 01:09:46
orinetone(おりねとん) @orinetone

【検証結果】 調べずにいられなかったので結果から。 NI製USB to 30-pinケーブル(Type-B変換)もどうやら特殊品です。 表示の通りZ1,S2,S4以外の接続だと認識しないようです。よってA6/A10接続不可です http://t.co/RBIu4qC3yI

2014-03-29 21:49:59
拡大
orinetone(おりねとん) @orinetone

なのでA6/A10、他AudioIFを認識させる際同時に充電できるようにする場合は別途30pinの特定部分に電力を送れるようにする方法くらいかな。要はケーブルの改造。

2014-03-29 21:57:50
orinetone(おりねとん) @orinetone

それをやるには多分カメラコネクションキット的な物に改造を施すことになるけど、そもそも30pinDockの配線と各AudioIFの構造が分からないとどうにもならないから実質不可能と考えていいかな

2014-03-29 22:00:56
orinetone(おりねとん) @orinetone

TraktorA6は接続の仕方で充電とAudio I/F認識同時に出来るっておはさんが言ってたような気がしたけど、多分気のせいかな

2014-03-29 21:52:06
otha(おは) @m_otha

ここで検証本題「Audio6/10で充電しながらDJをすることは可能なのか?」

2014-03-30 00:57:57
otha(おは) @m_otha

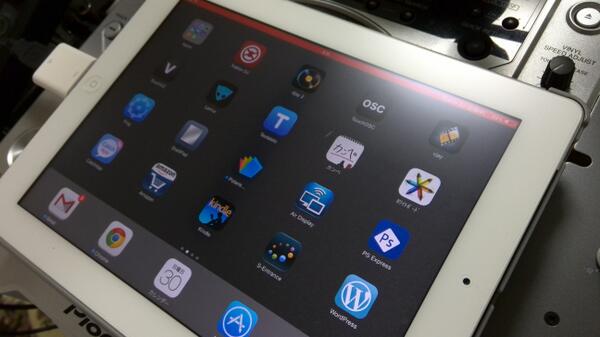

[検証01] 30pinDockでiPad2では充電されませんでした。これはTRAKTOR DJリリース当初の接続方法。確か出来るようになってたハズなんだけど…記憶違いだったか? http://t.co/4RT4IVbAne

2014-03-30 01:06:15
拡大
otha(おは) @m_otha

[訂正] 30pinDock→30pinDockカメラコネクションキット

2014-03-30 01:07:31
otha(おは) @m_otha

[検証02] 30pinDockカメラコネクションキット+Lightning変換でiPhone5s、これもダメでした。Lightning変換はTA2mk2で使用しても充電は出来るので、30pinDockカメラの問題? http://t.co/Ov7XGe1lep

2014-03-30 01:09:14
拡大
otha(おは) @m_otha

[検証03] LightningUSBコネクションでiPhone5s。初の試みでしたが、アプリ側で認識&音声は出たのでA6/A10での使用は出来ます。但し充電はやっぱりされませんでした。赤く光る残量10%。 http://t.co/CSrkza48oE

2014-03-30 01:11:40
拡大
otha(おは) @m_otha

[検証から結論] 標準USB2.0規格ケーブル+iOSの変換コネクタ経由では充電不可。TRAKTOR Audio6/10で使う場合はフル充電状態でプレイ必須。充電しながらはAudio2mk2/Z1/S2/S4で対応した専用ケーブル(にLightning変換)の構成のみ。

2014-03-30 01:15:09

コメント

otha(おは) @m_otha 2014年3月30日
使い方が分かりませんが、とりあえず一連の流れをまとめました。
