メカモデリング腰部まとめ

デザインしながらのCGモデリングの手順をステップバイステップで解説します。ツールはMAYAです。 あまりデザインしながらモデリングする人は居ないので参考になると思います。
29
㠶足タケヒコ @AItoiI

復習に以前のまとめはこちら。 メカモデリング腕部まとめ http://t.co/CslmAmVqfc メカモデリング脚部まとめ http://t.co/Wr4MVOHqkk http://t.co/PmsiGGLoHa http://t.co/XuFjN0V3Xc

2014-04-24 17:41:16
㠶足タケヒコ @AItoiI

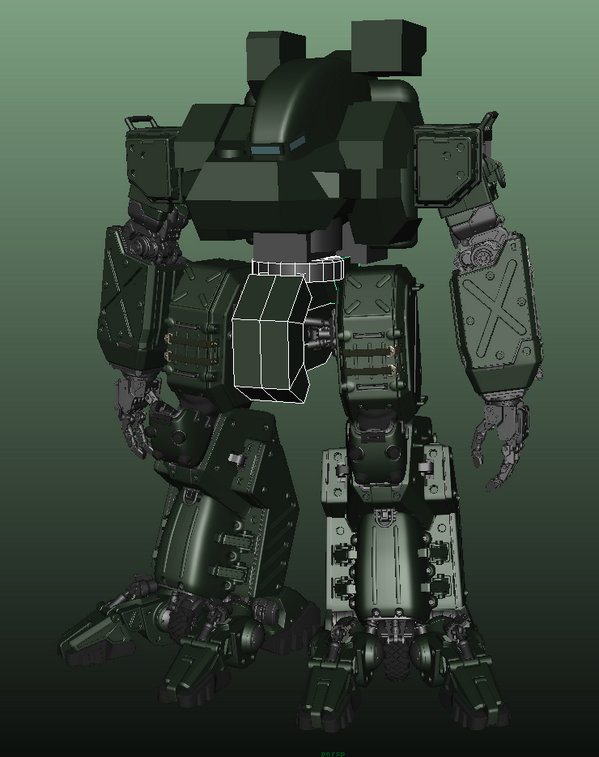

今回は腰のパーツをDH化する作業の解説です。画像のアクティブになってる部分辺りです。面積小さいですが大事な部分です。 http://t.co/7GZLHt2spv

2014-04-24 22:37:31
拡大
㠶足タケヒコ @AItoiI

まずはこの部分。腰の顔。昔のガンプラ風に言うとフンドシ部分。 http://t.co/uEe08iHmJn

2014-04-24 22:38:09
拡大
㠶足タケヒコ @AItoiI

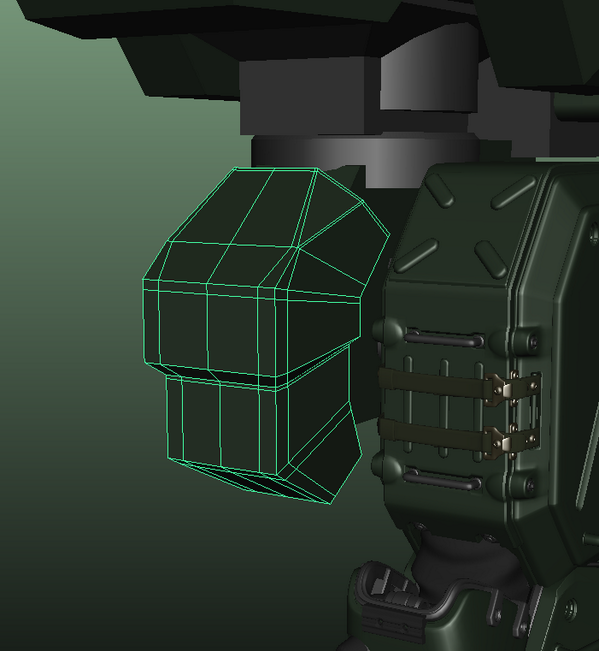

オリジナルは形がシンプルなので、ちょっと面を複雑にしてみます。 複雑すぎるのは好きではないのでほどほどに味付けします。 http://t.co/5IrZ7hPm2b

2014-04-24 22:39:07
拡大
㠶足タケヒコ @AItoiI

作るときにその部品だけ見て作業しないように。全体のバランスとか、デザインの流れとかをちゃんと意識しましょう。そのためにも太もものパーツなんかは出したままで作業します。そしてスムース対応で面をやわらかくしていきます。 http://t.co/LqNaqIvuqI

2014-04-24 22:40:42
拡大
㠶足タケヒコ @AItoiI

極太のボルトで止めてアクセントにしたいのでこんな形を構築します。 http://t.co/a6gapWzo6W

2014-04-24 22:41:58
拡大
㠶足タケヒコ @AItoiI

ボルトの受け口のモッコリとボディー部分の凹みを作って、穴を開けます。 http://t.co/Jz7PCqWulp

2014-04-24 22:42:45
拡大
㠶足タケヒコ @AItoiI

手作業でちゃんと穴が丸くなるように調整。シリンダーを挿してものさし代わりにやるとやりやすいけど、サボってます。 http://t.co/FtLstXyIbJ

2014-04-24 22:43:44
拡大
㠶足タケヒコ @AItoiI

いろいろと整えてこんな感じになりました。常にデザインは悩みながらモデリングしてます。絵は一切描かないでやってます。 http://t.co/fylI89u9sf

2014-04-24 22:45:24
拡大
㠶足タケヒコ @AItoiI

他のパーツを出してデザインの方向を確認。どうするか悩む。 http://t.co/iCAmRiMIfd

2014-04-24 22:46:15
拡大
㠶足タケヒコ @AItoiI

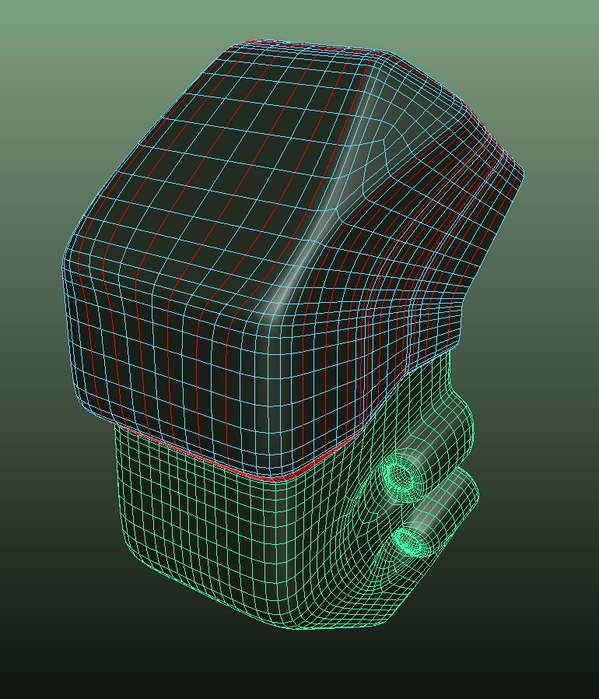

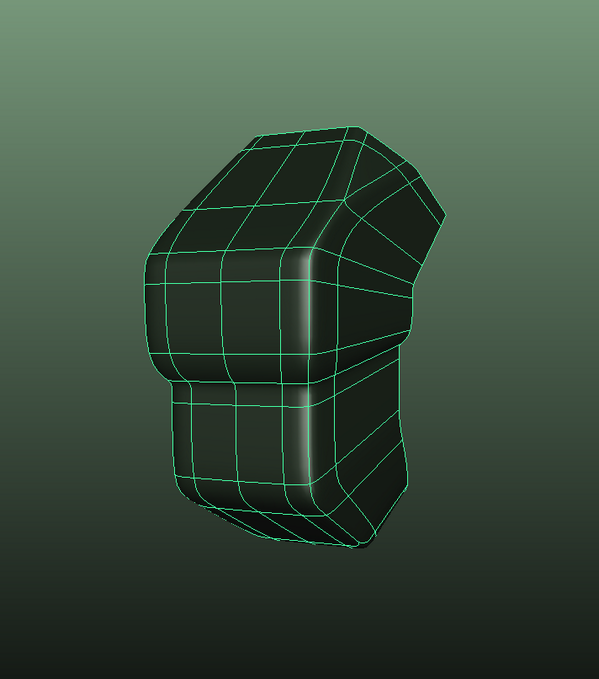

とりあえず大まかな形はOKそうなのでスムースで固めます。 http://t.co/qSRe7eo1rh

2014-04-24 22:46:53
拡大
㠶足タケヒコ @AItoiI

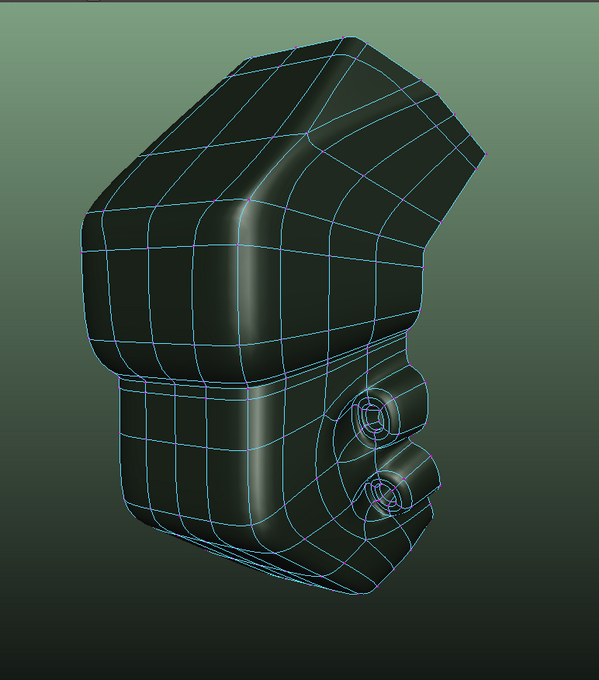

アイソパラムが無駄に多いので減らします。選んであるのをデリート。下の部分もこうして減らします。 http://t.co/ZQQZlzU08c

2014-04-24 22:48:01
拡大
㠶足タケヒコ @AItoiI

ちょっとヒンジっぽくしたくなったのでこのパーツをエクストルード。 http://t.co/JR7FKUjdzj

2014-04-24 22:48:35
拡大
㠶足タケヒコ @AItoiI

先っぽを丸くしたいのでシリンダーをテンプレートにしてバーテックすを整理。 http://t.co/mNv42VKr9B

2014-04-24 22:49:23
拡大
㠶足タケヒコ @AItoiI

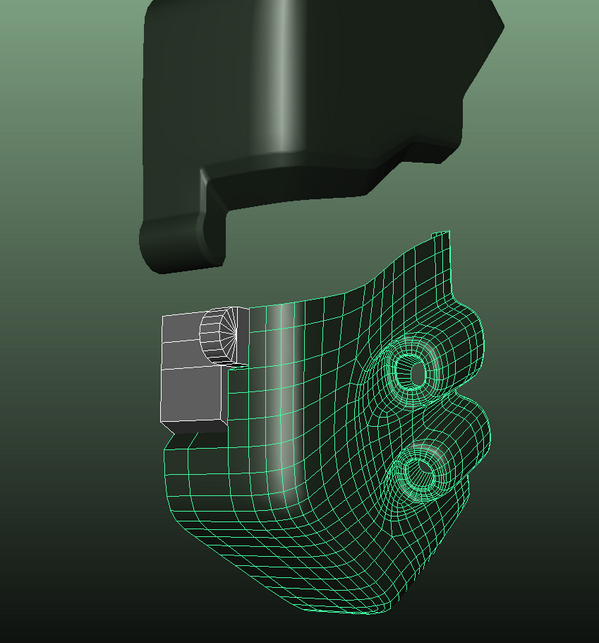

次は受け口部分の造型。メスっぽくへこませてソコに部品が入ってる感じにしてみよう!そうだしてみよう!です。 http://t.co/UBcfApGG2v

2014-04-24 22:50:41
拡大
㠶足タケヒコ @AItoiI

ヒンジは作りこんでこんな感じ。ボルトの受けのグレー部分はエクストルードで作って足しました。こうすると重厚になります。 http://t.co/w4M94JSu06

2014-04-24 22:53:44
拡大
㠶足タケヒコ @AItoiI

形が見えてきたけどちょっと寂しいので、もう一面形を作ります。 丁度綺麗にラインが流れてたのでこのバーテックすをつまんで。。 http://t.co/YGcsiAYPy4

2014-04-24 22:54:36
拡大
㠶足タケヒコ @AItoiI

バーテックスにラティスをかけます。まっすぐ出すよりは、前から見てちょっとした斜めのラインを入れたいので、程よく変形を。 http://t.co/9UKbx0Qb72

2014-04-24 22:56:00
拡大
㠶足タケヒコ @AItoiI

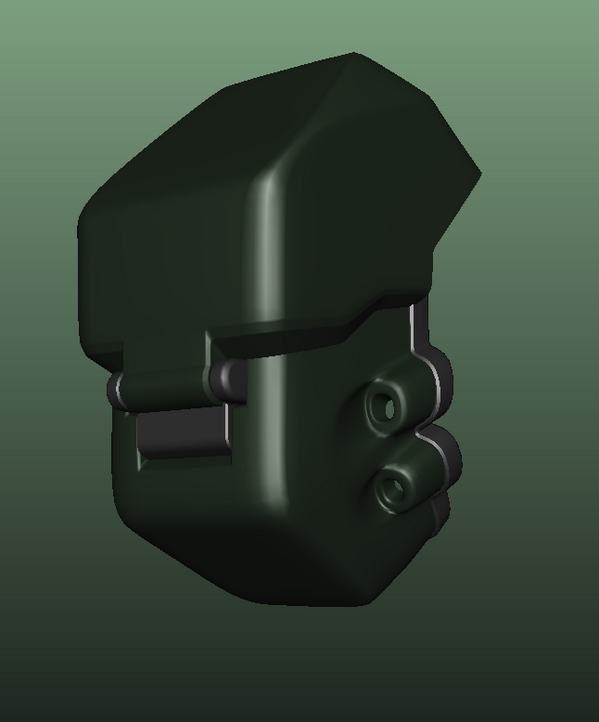

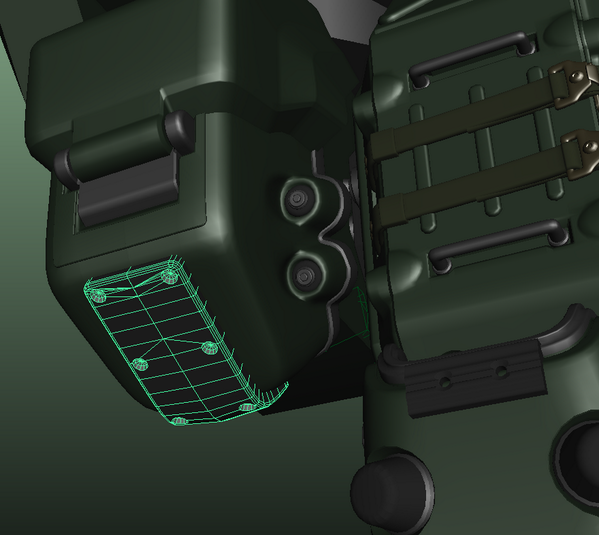

ボルトの部分にボルトを挿して、股間の下はやはり地面に擦れることが多いと思うので、ゴムパッドを作って貼り付けました。 http://t.co/pfKai02H8b

2014-04-24 22:56:56
拡大
㠶足タケヒコ @AItoiI

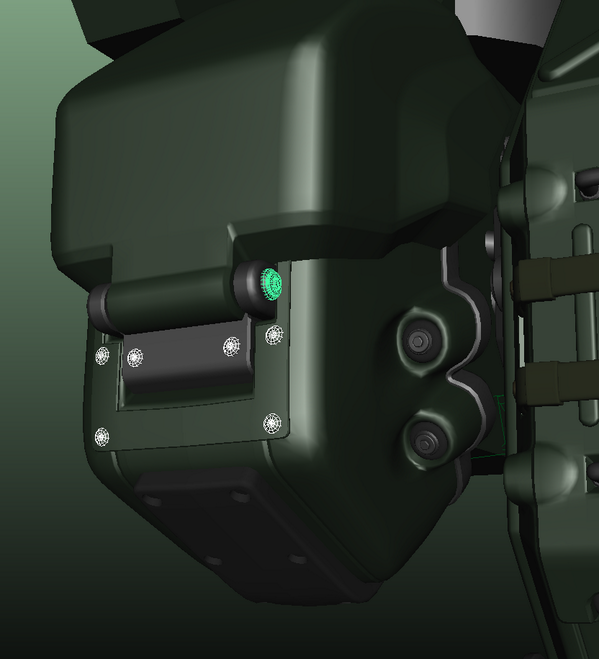

薄い素材で作られてるイメージにしたいので小さいビスを。あと可動部分にボルト。ちょっと繊細さが足されました。 http://t.co/FS4X1MnPz2

2014-04-24 22:58:18
拡大
㠶足タケヒコ @AItoiI

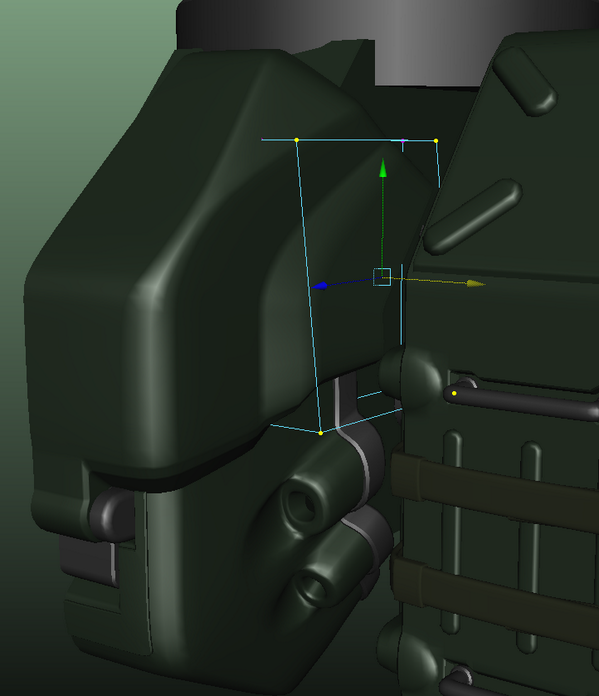

で、穴を開けるために作ってあるブーリアン用引き算パーツ。 http://t.co/VeEwMuWK2w

2014-04-24 22:59:06
拡大
㠶足タケヒコ @AItoiI

フロントにもう一層足したくなったので、足して。。あと横に穴を開ける準備。 http://t.co/dVPy0CPeEu

2014-04-24 23:00:30
拡大
㠶足タケヒコ @AItoiI

なんとなく様子を見てみる。股間を見つめる。 http://t.co/RE0fS6XVvG

2014-04-24 23:01:20
拡大
