ICRP human respiratory tract model

Seiichi Ushikubo @sushikubo

以下 ICRP Supporting Guidance 3 より引用

Seiichi Ushikubo @sushikubo

よくわからんな。たとえ組織反応による鼻前庭周囲の皮膚粘膜障害が原因で鼻出血が起こる、ということがあり得ることだとしても、実効線量はET1等価線量の百分の1ないし千分の1になる、って話で、ある意味安心材料になると思うんだけど。中途半端に否定するよりも、納得する人も出てくるだろうに。

Seiichi Ushikubo @sushikubo

@myenSU ICRP Supporting Guidance 3: Fig 2.1 Respiratory tract regions defined in the HRTM http://t.co/o5gH577LBa

拡大

Seiichi Ushikubo @sushikubo

@myenSU ICRP Supporting Guidance 3: Table A13. Reference values of parameters for the compartment model http://t.co/aUP96e8xYP

拡大

Seiichi Ushikubo @sushikubo

@myenSU ICRP Supporting Guidance 3: Table A18. Target tissues of the respiratory tract http://t.co/tK8yrS2CkY

拡大

Seiichi Ushikubo @sushikubo

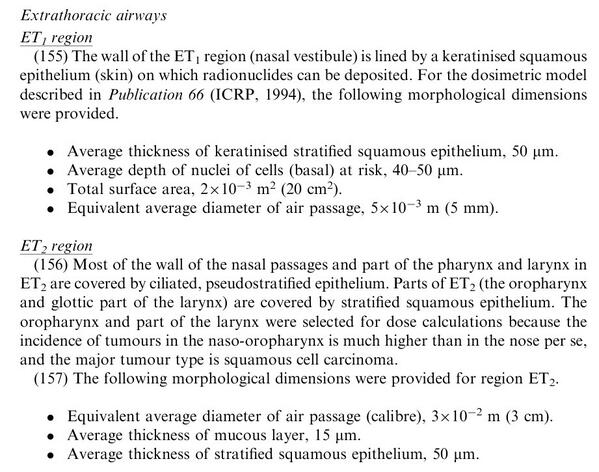

@myenSU ICRP Publication 89: 5.3.4. Characteristics of target tissues より http://t.co/YHY9YoNcKR

拡大

Seiichi Ushikubo @sushikubo

@myenSU ICRP Publication 89: 5.3.4 より (ET2 region についての記載の続き) http://t.co/ymhw6uO8JP

拡大

Seiichi Ushikubo @sushikubo

@myenSU ICRP publication 71: Table 9. Target tissues of the respiratory tract http://t.co/eof1qrOE7z

拡大

Seiichi Ushikubo @sushikubo

@myenSU ICRP publication 71: Table 10. Mass of target tissues in the respiratory tract http://t.co/3xweiWFyIS

拡大

Seiichi Ushikubo @sushikubo

@myenSU ICRP Supporting Guidance 3: Fig. 4.3. Deposition in (a) each respiratory tract region and (b) combinations .. http://t.co/F5FlYMh0Gd

拡大

Seiichi Ushikubo @sushikubo

@myenSU 微小粒子状物質健康影響評価検討会報告書：図 4.5.6 安静時及び運動時において鼻呼吸、口呼吸した際の粒子径による沈着率 http://t.co/dSYdmAMu5V

拡大

Seiichi Ushikubo @sushikubo

@myenSU Fig. 5.1. Routes of clearance from the respiratory tract. 気道吸収されたもののうち、ET1に沈着したものは全て外部に直接排出される (上皮の脱落等により)。 http://t.co/M9u0QfKkc4

拡大

Seiichi Ushikubo @sushikubo

@myenSU Fig. 5.1. Routes of clearance from the respiratory tract. それ以外の部分に沈着したものは、体液の中へ吸収されるか、周囲のリンパ節に移行するか、消化管へ移行する。

Seiichi Ushikubo @sushikubo

(再掲) ICRP Supporting Guidance 3: C.3. Particle transport: Fig. C1. Compartment model .. http://t.co/7tB6cXFL

拡大

Seiichi Ushikubo @sushikubo

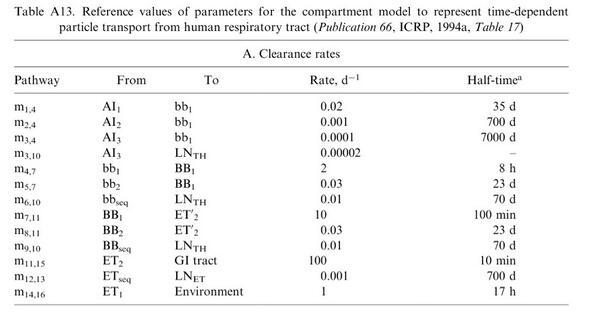

@myenSU Table A13. Reference values of parameters for the compartment model 各コンバートメント間での移動。 http://t.co/SkfVvRTZJH

拡大

Seiichi Ushikubo @sushikubo

@myenSU Fig. 5.2. Compartment model representing time-dependent dissolution, … http://t.co/Coz2RWFcE6

拡大

Seiichi Ushikubo @sushikubo

@myenSU Table 5.1 Default absorption parameter values for Type F, M, and S materials 溶解の仕方によりF, M, S の3つに分ける。 http://t.co/k1D6ciK5Iu

拡大

Seiichi Ushikubo @sushikubo

@myenSU ET以外の気道に沈着したもとを、溶解の速さにより2つに分けて考える。

Seiichi Ushikubo @sushikubo

@myensu Type F は急速に溶解され吸収されるもの。Sr = 100 d^(-1)、つまり10分程度で半減していく。
