2014年7月31日

凍土遮水壁 凍結が可能な地下水流速は約0.7m/日

★鹿島建設:ブライン(冷媒)低温化で閉合可能な限界初期流速は0.7m/day前後
18
リンク www.meti.go.jp 陸側遮水壁タスクフォース(第7回) 経済産業省のホームページ。陸側遮水壁タスクフォース(第7回)
コアジサシ @mtx8mg

★実証試験現況報告(PDF形式:6,897KB)2014年2月25日 鹿島建設:陸側遮水壁タスクフォース(第7回)資料3 goo.gl/RIsLma #凍土遮水壁 #フィージビリティスタディ

2014-07-31 13:57:18
コアジサシ @mtx8mg

★★★高地下水流速下実証試験:実証試験現況報告 2014年2月25日 鹿島建設:陸側遮水壁タスクフォース(第7回)資料3 PDF goo.gl/E4tyCg #凍土遮水壁

2014-07-31 14:02:30
コアジサシ @mtx8mg

高地下水流速下実証試験 ◇Case1 ブライン温度-30℃ 地下水流速=0.1m/day ■凍土が完全に閉合し、流量ゼロ :鹿島建設PDF goo.gl/1qE8Kf #凍土遮水壁 pic.twitter.com/VxETYG99UX

2014-07-31 14:22:12
拡大
コアジサシ @mtx8mg

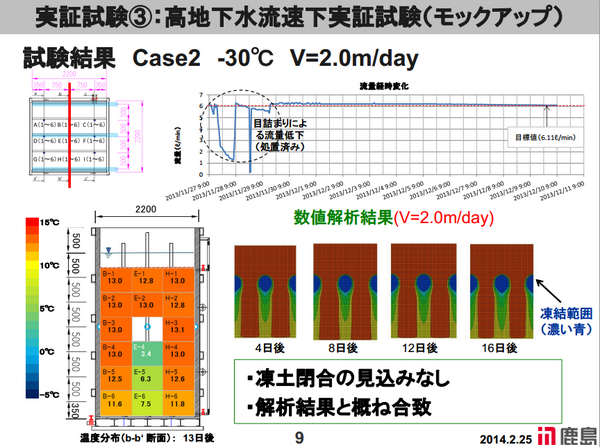

高地下水流速下実証試験 ◇Case2 ブライン温度-30℃ 地下水流速=2.0m/day ■凍土閉合の見込みなし:鹿島建設PDF goo.gl/k42uYG #凍土遮水壁 pic.twitter.com/ZB1TmK1Mw8

2014-07-31 14:23:26
拡大
コアジサシ @mtx8mg

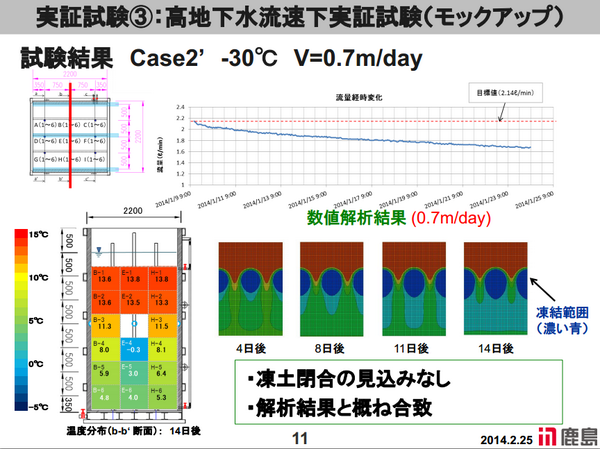

高地下水流速下実証試験 ◇Case2' ブライン温度-30℃ 地下水流速=0.7m/day ■凍土閉合の見込みなし:鹿島建設PDF goo.gl/UglpGA #凍土遮水壁 pic.twitter.com/zdJLaAszUX

2014-07-31 14:24:31
拡大
コアジサシ @mtx8mg

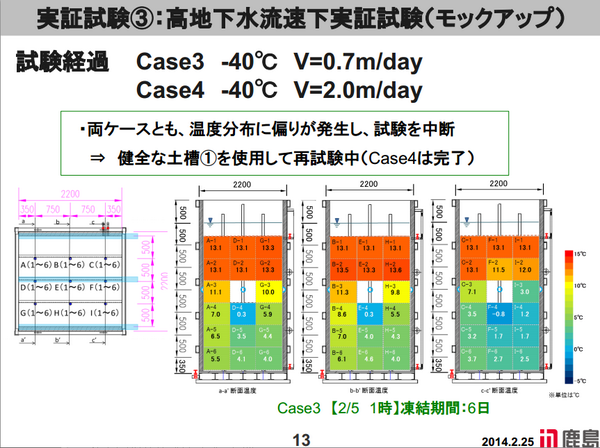

高地下水流速下実証試験 ◇Case3 ブライン温度-40℃ 地下水流速=0.7m/day ■温度分布に偏りが発生し、試験を中断:鹿島建設PDF goo.gl/JrKCfC #凍土遮水壁 pic.twitter.com/8yLrotA5k5

2014-07-31 14:25:46
拡大
コアジサシ @mtx8mg

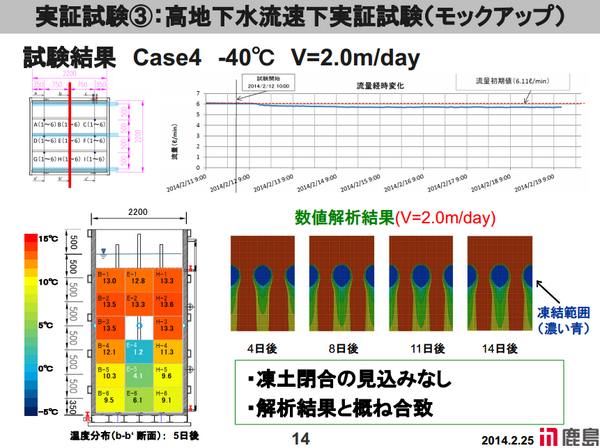

高地下水流速下実証試験 ◇Case4 ブライン温度-40℃ 地下水流速=2.0m/day ■凍土閉合の見込みなし:鹿島建設PDF goo.gl/j8SAL9 #凍土遮水壁 pic.twitter.com/bEiI5qfvJZ

2014-07-31 14:27:59
拡大
コアジサシ @mtx8mg

高地下水流速下実証試験 試験成果の活用 ■ブライン低温化で閉合可能な限界初期流速(0.7m/day前後) :鹿島建設PDF goo.gl/8XVQer #凍土遮水壁 pic.twitter.com/a5BFJ9jIp6

2014-07-31 15:38:45
拡大
コアジサシ @mtx8mg

地下水の流速が0.7m/day以上だと凍らない模様.。oO #凍土遮水壁

2014-07-31 14:29:47
コアジサシ @mtx8mg

地下水流速0.7m/day=0.486mm/分 凍土壁はこの程度の流速で凍らないらしい.。oO

2014-07-31 14:43:45
コアジサシ @mtx8mg

トレンチの凍結止水は最大流速が2mm/分だから凍らないのは当たり前?.。oO

2014-07-31 14:44:34

現在、タービン建屋と海水配管トレンチの接続部の凍結止水が難航中
 ※東電の説明「凍結の障害となるような水流が発生」
 ※流速は最大で毎分2mm ⇓

まとめ 2014/7/7 第24回特定原子力施設監視・評価検討会 ★タービン建屋と海水配管トレンチの接続部の凍結止水が難航 ・ケーブルトレイ周辺が凍結せず ・東電「実証試験では,温度差による対流は想定していたものの,凍結の障害となるような水流が発生」 ・ところが流速は最大で毎分2mm ・更田委員:冷却能力を2倍・3倍にしてガチンガチンに凍らせろ!この流速で凍らなければ凍土壁は無理!!凍結止水工事がうまくいかない以上、凍土遮水壁の工事には進めない ・パッカーが断熱材になって凍らないのではという指摘 ・配管がヒートパイプになってプラスアルファの入熱源になっているのではとの指摘(山本教授)…などなど 1953 pv 43

追加

リンク www.meti.go.jp 陸側遮水壁タスクフォース(第11回) 経済産業省のホームページ。陸側遮水壁タスクフォース(第11回)
コアジサシ @mtx8mg

陸側遮水壁タスクフォース(第11回)資料4-2 ★★★凍結速度と地下水流速の関係(PDF形式:202KB) ow.ly/zMatf

2014-07-31 11:09:05
コアジサシ @mtx8mg

★★★互層部の上端部(深度10~11m付近)の凍結の遅れは地下水流によるものと推定される。:陸側遮水壁タスクフォース(第11回)資料4-2 pdf goo.gl/rvBwqV #凍土遮水壁

2014-07-31 11:12:50
コアジサシ @mtx8mg

〔キャプチャ〕帯水層ごとの地下水流向・流速 ★★★4層中、互層部の流速が最も大きい :陸側遮水壁タスクフォース(第11回)資料4-2 pdf goo.gl/rvBwqV #凍土遮水壁 pic.twitter.com/IYdllBSwMR

2014-07-31 11:19:25
拡大
コアジサシ @mtx8mg

タービン建屋とトレンチの接続部の凍結止水と違って、凍土壁は心配ないみたいなこと言ってたけど大丈夫なんか.。oO

2014-07-31 11:22:17

コメント

コアジサシ @mtx8mg 2014年7月31日
「互層部の流速が最も大きい」を追加しました
