[緩募]CECに必要な装備の詳細

共同交戦能力Cooperative Engagement Capability(CEC)に必要な装備は、 DDS (Data Distribution System) とCEP(Cooperative Engagement Processor) とのことですが、DDS用のアンテナとJTIDSおよびLink16用のアンテナが同じなのか違うのか…? とりあえずプリン型のJTIDSおよびLink16用のアンテナAS-4127について調べた物も乗せました。 最終的にはAS-4127AとCEC用のアンテナは別で、薄い円錐台型のアンテナか、板状のアンテナが4つかが追加されたらCEC改修された可能性がありそうです。
39
岡部いさく @Mossie633

オーストラリアのキャンベラ級って、お金と時間と取材許可があったら見てみたいフネの一つだな。いや、スペインに行ってファン・カルロスを見てもいいんだけど、スペイン語ができないから(英語もできるってわけじゃない)。あと見てみたいのは、やっぱりLCSの2クラス。

2014-11-28 11:05:55
石川潤一 JunichiIshikawa 🚀 @oldconnie

@mossie633 オーストラリアへ取材に行くことがあったらマストも見てきて下さい。USG-7B CECのDDSアンテナが付いてるかどうか。プリンみたいな格好だそうです。

2014-11-28 12:00:04
石川潤一 JunichiIshikawa 🚀 @oldconnie

オーストラリア海軍のCEC、ホバート級防空駆逐艦優先でしょうから、キャンベラには載せないかな。海上自衛隊もあたご型に載せるのか、それとも27DDGからか。

2014-11-28 12:04:47
石川潤一 JunichiIshikawa 🚀 @oldconnie

備忘のためのCECイクイップメントセット(CES)まとめ USG-1(艦載/試験用) USG-2(艦載) USG-3(航空機搭載) USG-4(地上/海兵隊) USG-5(JLENS/陸軍) USG-6(?/輸出用) USG-7(艦載/輸出用) USG-8(?/輸出用)

2014-11-28 12:18:19
Yasuおすぎ🧢 @yasu_osugi

@oldconnie これらのDDSアンテナの内どれかが付いていれば、CECが可能なのでしょうか? 似たようなプリン型のアンテナが、こんごう、あたご、ひゅうが、あきづき型にも付いているように見えるのですが。 こんごう型とあたご型 flickr.com/photos/yasu_os…

2014-11-28 13:26:53
リンク Flickr Antenna mast of DDG-176 Chokai and DDG-178 Ashigara Antenna mast of DDG-176 Chokai and DDG-178 Ashigara at Yokosuka (2014 Apr 17)
Yasuおすぎ🧢 @yasu_osugi

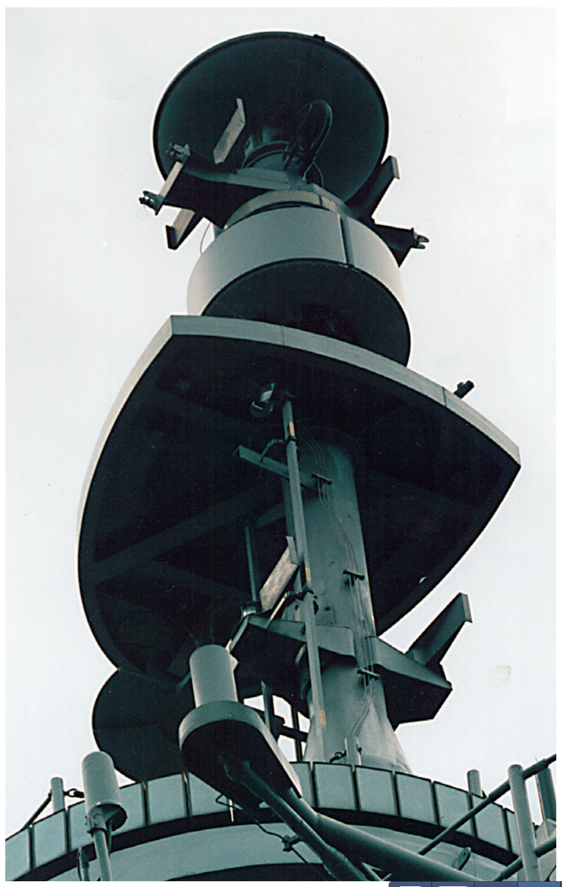

20年前のだけど、CECの資料。 jhuapl.edu/techdigest/td/… 2分割された、円柱状のアンテナがDDSアンテナっぽい。 pic.twitter.com/rOX4dpcK7X

2014-11-28 13:37:33
拡大
Yasuおすぎ🧢 @yasu_osugi

おんなじ様なアンテナ、こんごう、あたご、ひゅうが、あきづき型にも付いてる。 flickr.com/photos/yasu_os… flickr.com/photos/yasu_os… flickr.com/photos/yasu_os… もしかしてこの子たち、DDS対応なのかしら?それとも別用途?

2014-11-28 13:39:25
リンク Flickr Antenna mast of DDG-176 Chokai and DDG-178 Ashigara Antenna mast of DDG-176 Chokai and DDG-178 Ashigara at Yokosuka (2014 Apr 17)
リンク Flickr IMG_9846.jpg Explore yasu_osugi's photos on Flickr. yasu_osugi has uploaded 10424 photos to Flickr.
リンク Flickr Radar antennas Radar antennas on JDS DD115 Akizuki at Nagoya (2013 August 4th)
Yasuおすぎ🧢 @yasu_osugi

ちなみに、たかなみ型には付いてなさげ flickr.com/photos/yasu_os…

2014-11-28 13:40:37
リンク Flickr IMG_0034.jpg Explore yasu_osugi's photos on Flickr. yasu_osugi has uploaded 10424 photos to Flickr.
Yasuおすぎ🧢 @yasu_osugi

@PaveSpike やっぱりそちらですかね・・・・ リンク16がちょうかい以降から導入されたとのことですし、時期としてもあいますね・・・

2014-11-28 13:42:50
Yasuおすぎ🧢 @yasu_osugi

CECようでなく、Link16用かしら?

2014-11-28 13:43:07
Yasuおすぎ🧢 @yasu_osugi

おんなじプリン型のアンテナでも、Link16のみの奴と、CEC対応してる奴があったりするんだろうか… 艦載型のUSGシリーズアンテナもいっぱい種類あるみたいだし。。。。

2014-11-28 13:44:46
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

@yasu_osugi たかなみ型は最終艦のすずなみのみリンク16を搭載してるんですが、ここのページの画像を見ると確かに円錐台形のアンテナはすずなみにしか付いてないですね。: DD-112「まきなみ」の一般公開 - 海と空と山 hygeta.hateblo.jp/entry/20130702…

2014-11-28 13:46:39
石川潤一 JunichiIshikawa 🚀 @oldconnie

@yasu_osugi ↓だともっと扁平な形のようです。もっと情報を集めないと。 eng.umd.edu/html/ihof/indu…

2014-11-28 13:52:33
Yasuおすぎ🧢 @yasu_osugi

CECを可能とするAN/USGシステムはData Distribution System (DDS) と Cooperative Engagement Processor (CEP)からなっていて、DDSだけだとCECはむりか?militaryaerospace.com/articles/2013/…

2014-11-28 13:52:36
Yasuおすぎ🧢 @yasu_osugi

@oldconnie ありがとうございます。 形が似ていただけで、同種かと勘違いしてしまいました。 深く調べもせずに質問してしまい申し訳ありませんでした。

2014-11-28 13:55:22
Yasuおすぎ🧢 @yasu_osugi

ということで、海自のに付いてるのはLink16用の奴で、CECのでは無いっぽいか・・・・

2014-11-28 13:56:19
