人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
@Kojimamo 潮間帯の部分は70年くらいの間に肉厚10mmはあったであろう溝形鋼があの通りだから、残った櫓が落ちてしまうのも時間の問題ですね。
2014-09-21 02:28:51
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
機械図面集の50t箱舟起重機にひとつ違う型のが混じっていたのは、後年「復興局」にいたふねだったようだ言問だったか違うかも石川島重工業の108年史にあった佐世保工廠の350tの記述も多少排水量6000tだそうな
2014-12-06 19:36:07
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
フォイトシュナイダーのカタログに掲載されたという30tは写真から起こしたと思われる絵が小さいながらのっている。雑なもけい作れるな
2014-12-06 19:46:36
むー @J-Tank
@muwsan

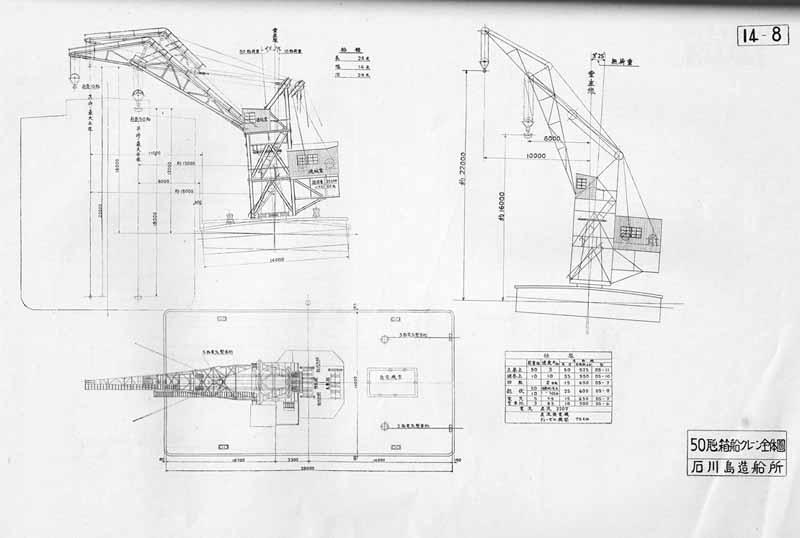

戦前のクレーンその3 石川島50t箱船クレーン ＃ドボク鎮守府 pic.twitter.com/kfr58bnMez
2014-12-25 06:39:12
拡大
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX

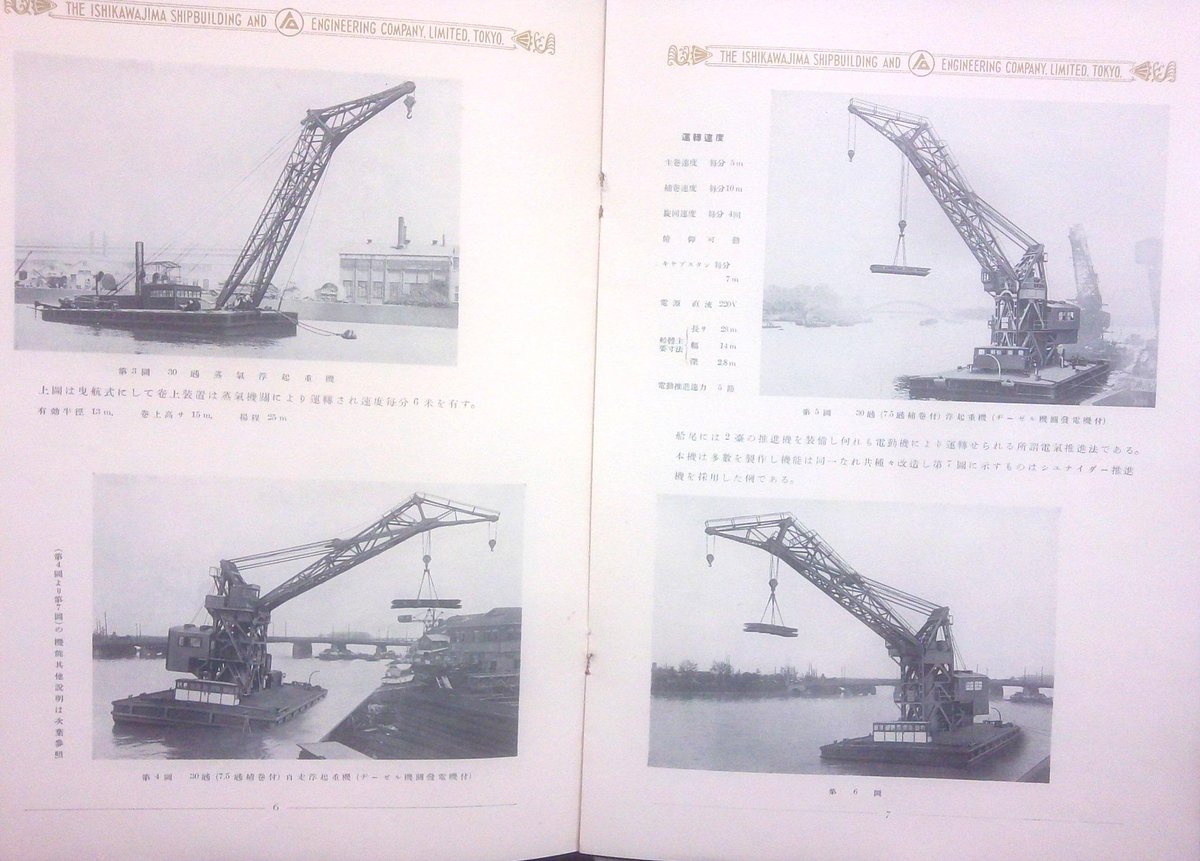

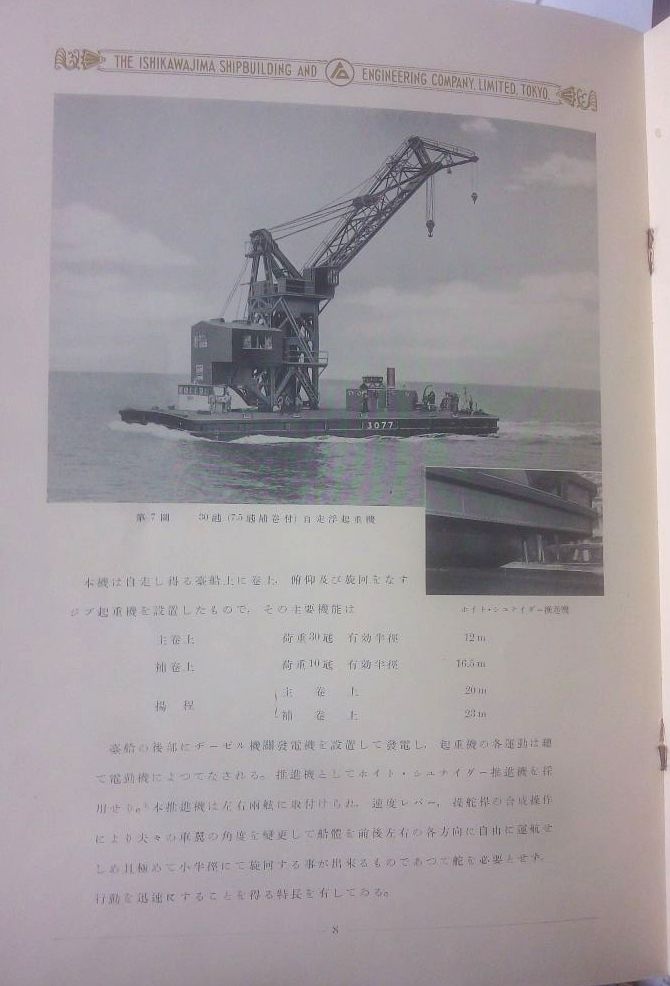

昭和15年の石川島造船のカタログ 写真起こしてあるんだけど 30t起重機船の扱いがすごい。写真が全部で4枚掲載されてるし表紙のイラストにまでなっている。しかし旋回4/minってｗ補巻が7.5tだったり10tだったり謎 pic.twitter.com/AuXNa5JEEy
2015-01-16 23:35:22
拡大
拡大
拡大
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
@GAPUX そして櫓の違いで2種類ある。ラバウルの奴はKトラスに細い骨が入ってたが… ｜／＼｜ |｀／＼´|
2015-01-16 23:39:59
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX

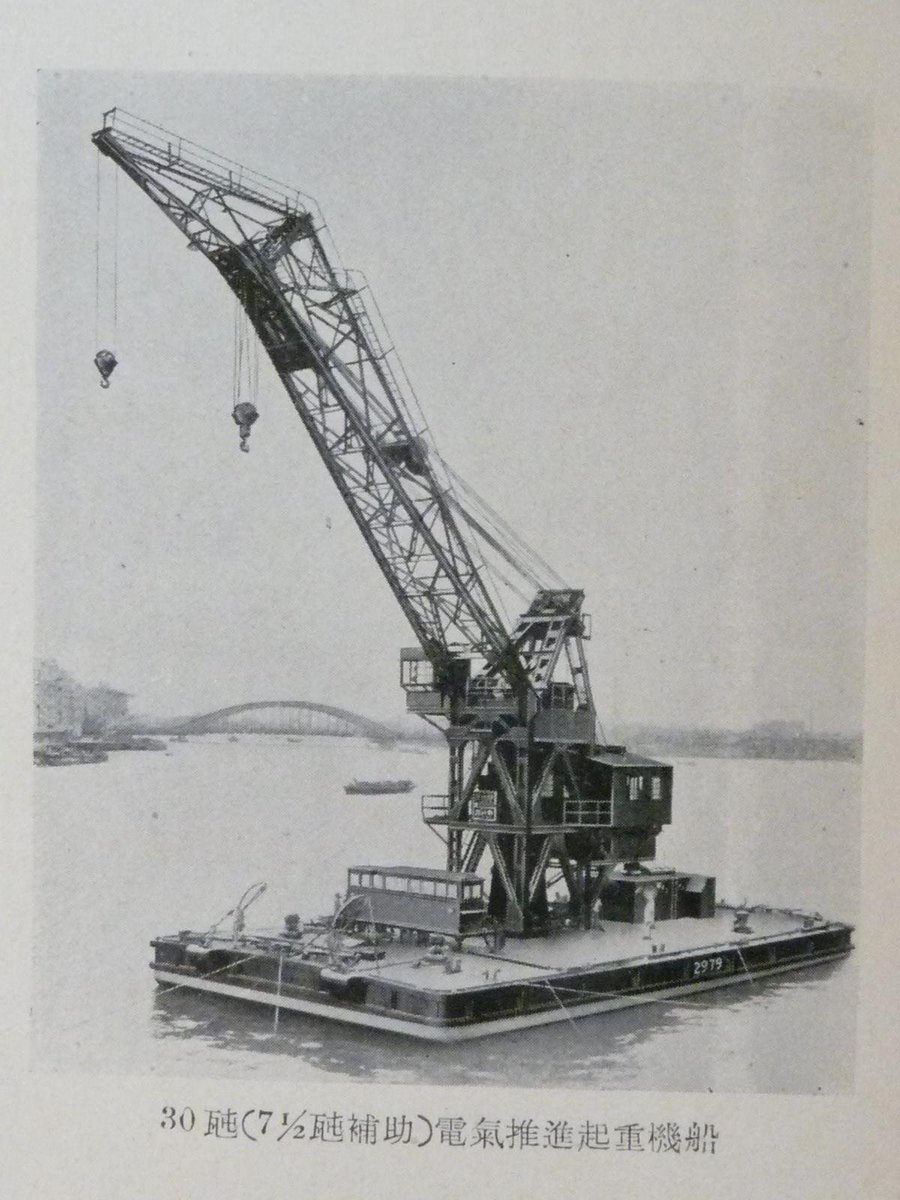

公称第2979号起重機船(30t/7.5t) 「石川島製作品概覧第三版」(昭和10年)より櫓はKトラス2段のタイプ しかしどれも船体は左前方からだ船体右側を写した写真は歴史本漁らんと出てこないか。 pic.twitter.com/7BWQQDk0SO
2015-03-13 15:31:16
拡大
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
30t ibiblio.org/hyperwar/Onlin… commons.wikimedia.org/wiki/File:US_N… 60t? en.wikipedia.org/wiki/Battle_of… 150t? flic.kr/p/6pABj2 mso464.tripod.com/id21.html
2015-07-14 03:27:59WLモデルにしてみた。
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX

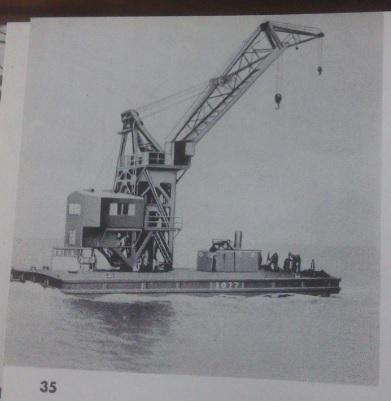

@GAPUX 「石川島重工業株式会社108年史」数箇所に使いまわされてる。 pic.twitter.com/EUtsxiR2Uo
2014-12-07 19:40:53
拡大
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
@GAPUX この絵ではブームのあたりの様子は当てにならんが雑な模型には公文書として残ってる写真で十分ぽい。 フォイトシュナイダーの当時のカタログどこか持ってるだろうから探してみないとね。
2014-12-07 20:10:09
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX

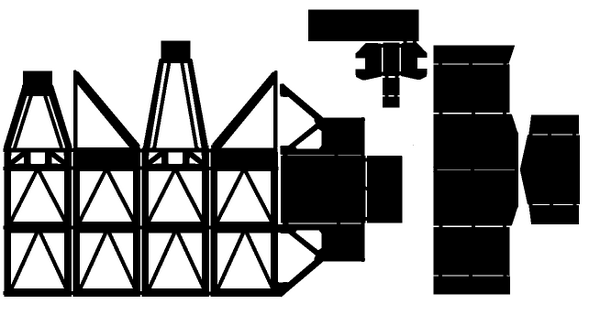

レーザーで抜くのにこんなの作る 色々おかしいところあるけど一時間くらいかかったからワンドロとかいうやつになるんだろか。 pic.twitter.com/qonwgk9dmx
2014-09-30 00:56:18
拡大
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
@GAPUX カウンターウェイトの窓みたいなのは何でもない島川石のプレートだったようだ
2015-01-16 23:42:39
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX

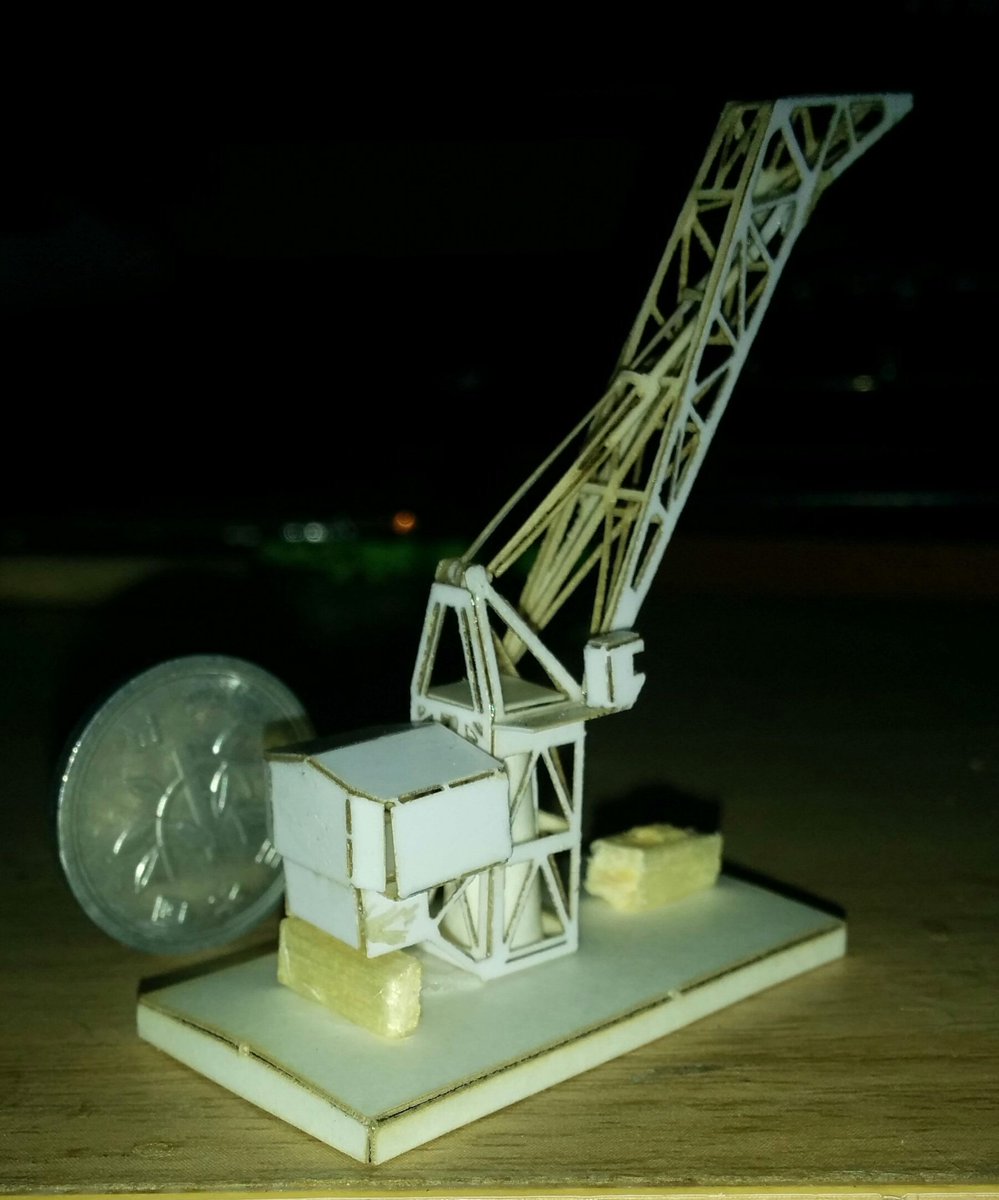

ジブがオーバースケールぎみなのはあとで直すとして、通常の推進機軸より水が入りやすいフォイトシュナイダープロペラ搭載船では、少しでも浸水を減らすために、長く停泊するときは重いクレーンの尻を船首に向け、船尾を浮きぎみにしていたそうな。 pic.twitter.com/wLntKQ7Niw
2015-12-23 22:06:21
拡大
30t型の値段
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
30t起重機船って昭和12年ごろで28万円くらいだったのか。今の5億円くらい？ JACAR(アジア歴史資料センター)Ref.C05110831700、公文備考 昭和１２年 Ｆ 雑役船 巻５(防衛省防衛研究所) jacar.go.jp/DAS/meta/image…
2015-04-13 17:23:12昭和17年ごろの日立のカタログにひょっこり登場する30t。
石川島の代表的機種だが、公船として採用されたから、いいのだろうか。
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX

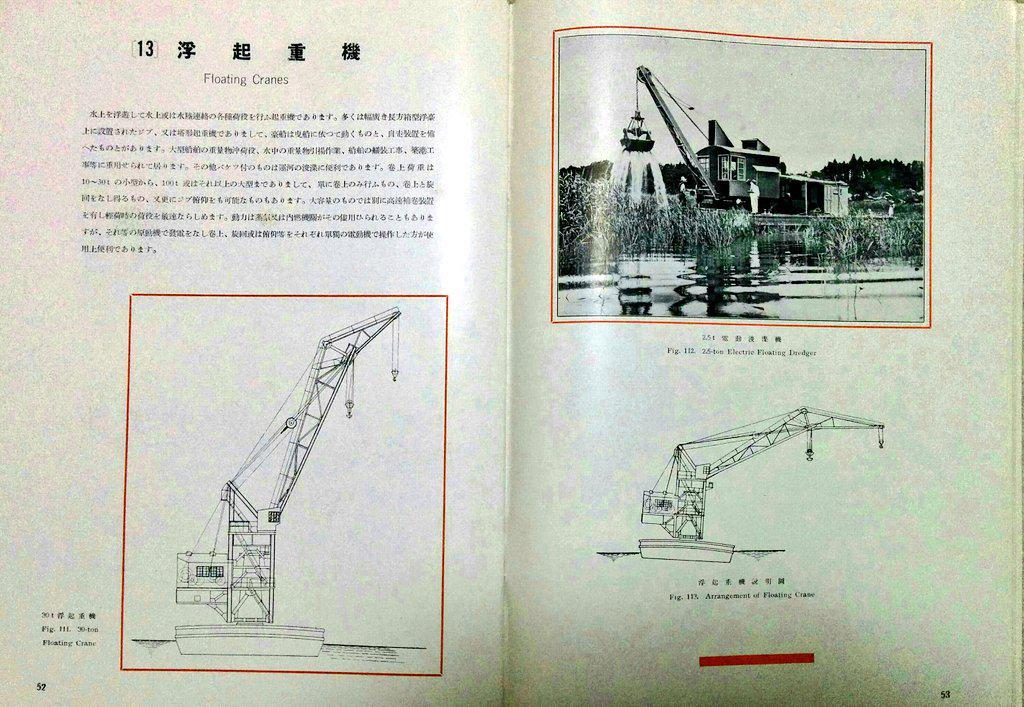

戦前から戦中の発行とおぼしき日立起重機の総合カタログには、説明図で30t型の浮起重機が紹介されている。製作実績なかったせいか説明文はあっさり pic.twitter.com/hY6QdoyKi6
2015-09-26 21:32:14
拡大
佐世保港に10年ほど前まで生き残っていた30t型
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
30tは10年ちょっと前は健在だったのか。 Typhoon Chaba soaks Sasebo, Iwakuni - News - Stripes stripes.com/news/typhoon-c…
2015-07-14 01:10:19
人工植物（人工置物/はたらく植物）・運搬機械模型の「お座敷マイクロ重工」
@GAPUX
これって30tのなれの果てだったり? 写真からだと長さ29m幅14mくらいで、30tの船体寸法長さ28m幅14mとほぼ一緒だけど goo.gl/maps/6BJM8
2015-07-14 01:55:52公称第3077号をはじめ、30t型の数隻に搭載されたフォイトシュナイダープロペラにかんして
『日本におけるクレーンの歴史』では数隻と説明されているが、公称第3077号一隻だけのようである。
国内初という船で青函連絡船の離着岸を補助する曳船「第一鉄栄丸」というのが知られているが、3077号の方が竣工が早い
