2015年4月20日

jubeatのメンテナンス

ポート24一社店様が投稿されていたツイートをまとめさせて頂きました!jubeatのメンテナンス方法が詳しく載っています。ゲーセン店員必見!
2
ポート24一社店 @port24issya

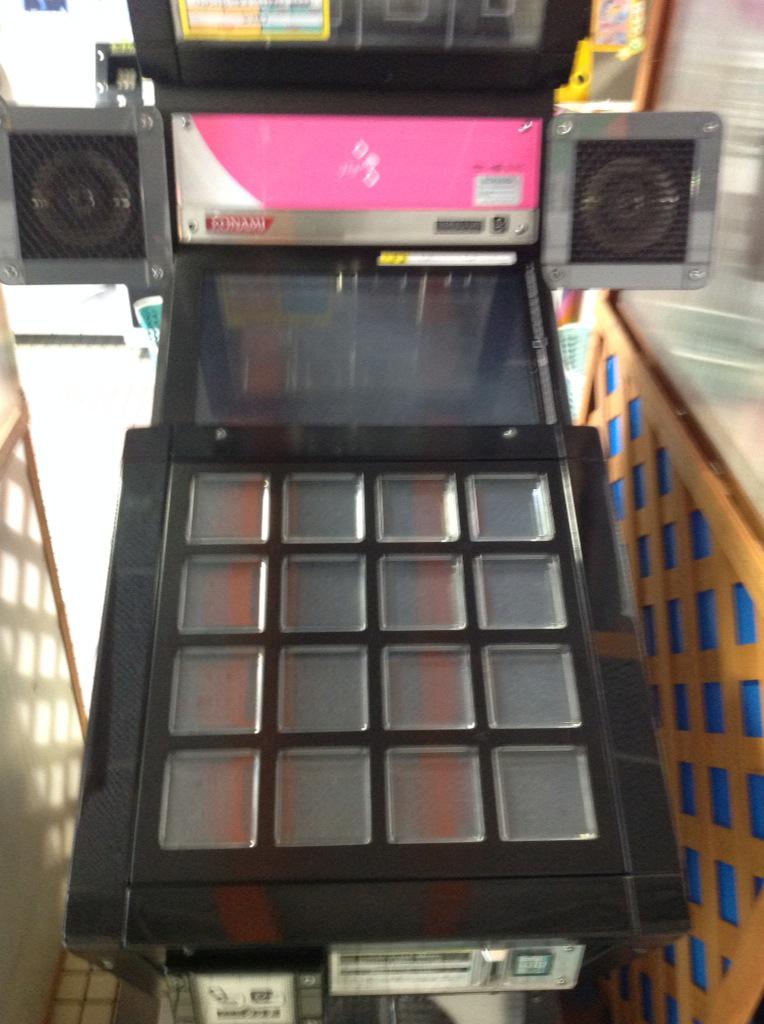

【メンテ情報】 ユビートの左側もメンテを行いました。 今回はメンテの様子をアップします。 pic.twitter.com/NLtFuoBsGv

2015-04-14 17:00:21
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 側面のカバーを外します。 pic.twitter.com/3ENtoRZYZ2

2015-04-14 17:02:22
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 右側も外します。 pic.twitter.com/espg5ga3Qr

2015-04-14 17:03:00
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 左右のコネクターを外します。 pic.twitter.com/Kg4D1z5dUx

2015-04-14 17:06:25
拡大
ポート24一社店 @port24issya

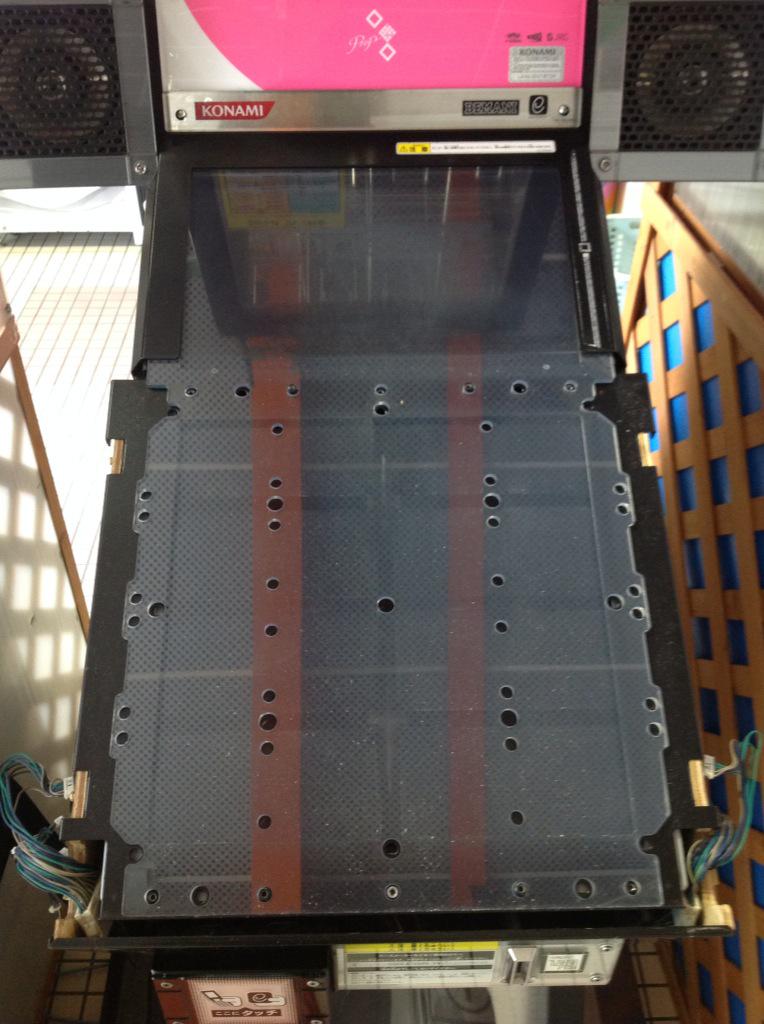

【ユビートメンテ】 銀色のネジを外すとパネルユニットが取れて写真の様な状態になります pic.twitter.com/9LE7ytDdM5

2015-04-14 17:10:30
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 側面上部のカバーを外します。 pic.twitter.com/pzawAAPYIp

2015-04-14 17:11:13
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 外すとこんな感じになり pic.twitter.com/wACqzisQ4y

2015-04-14 17:12:19
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 アクリルパネルが外せます。汚れが目立ちますね。 pic.twitter.com/q4yptLFo02

2015-04-14 17:13:14
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 外したパーツ達を拭きます。 pic.twitter.com/Bc44DXcxbd

2015-04-14 17:14:30
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 続いて、パネルユニットのメンテです。 フィルム1を外します pic.twitter.com/swjm8qJOxT

2015-04-14 17:18:33
拡大
ポート24一社店 @port24issya

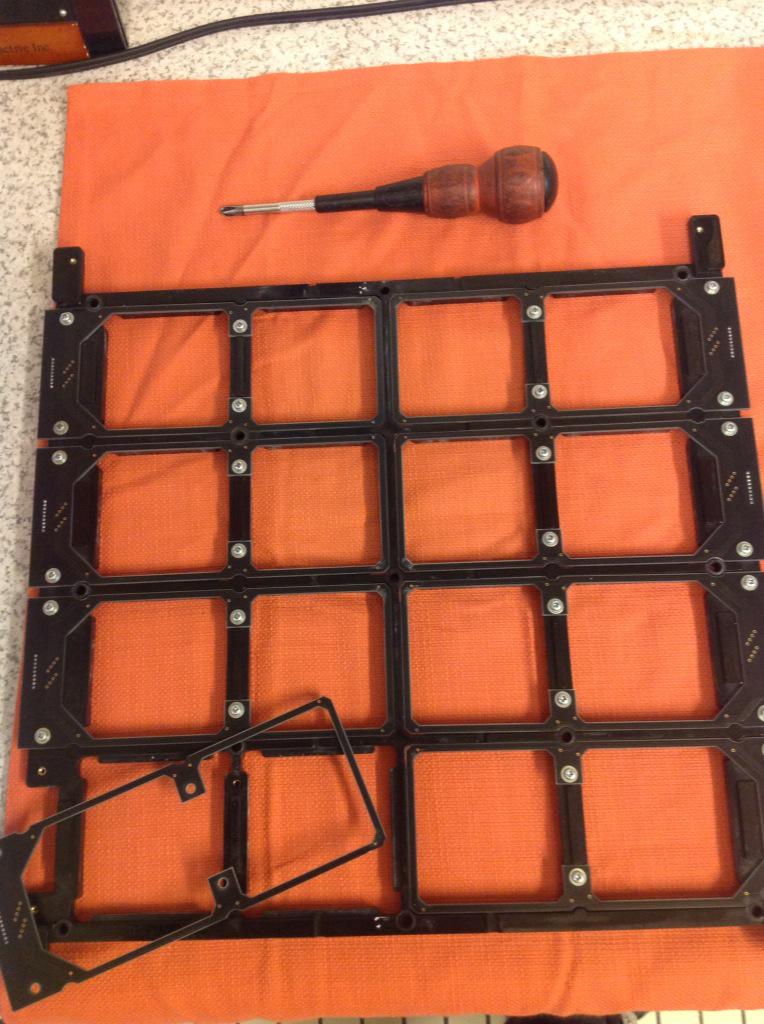

【ユビートメンテ】 ナットを17カ所外します。 pic.twitter.com/Nna7drywXr

2015-04-14 17:20:32
拡大
ポート24一社店 @port24issya

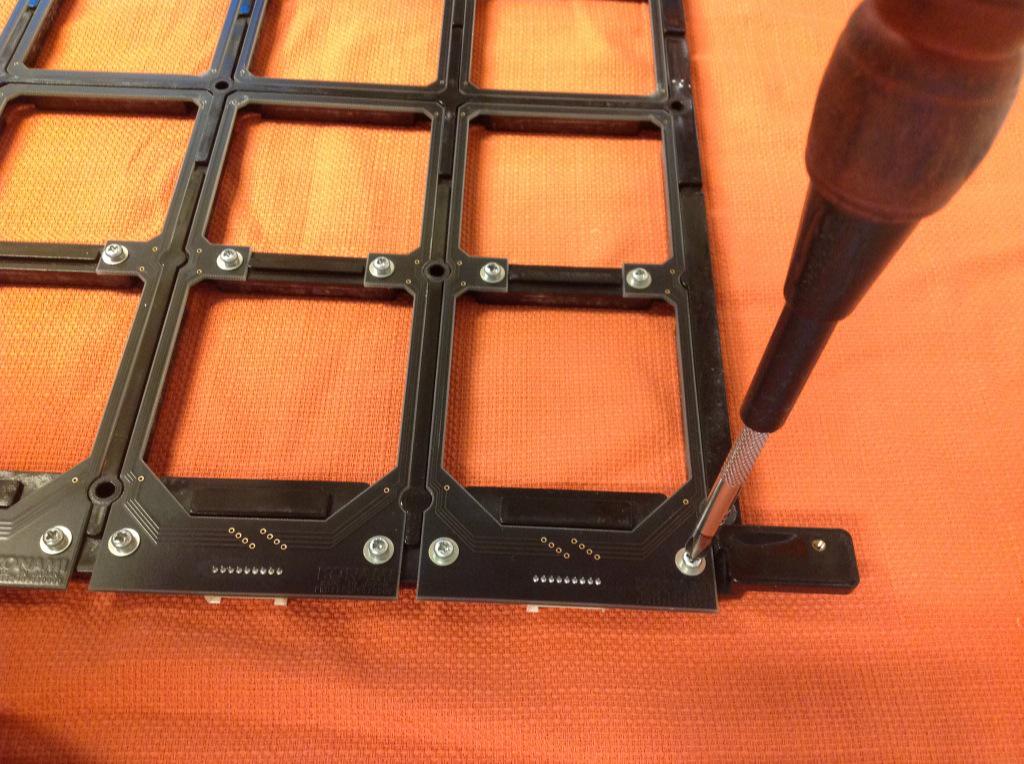

【ユビートメンテ】 来んな感じで外して行きます。 pic.twitter.com/M9GnjEzGkv

2015-04-14 17:21:25
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 そうすると上下のブラケットが取れます。 pic.twitter.com/cx48cqhpoX

2015-04-14 17:22:29
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 裏返してM3のネジを4本外します。 pic.twitter.com/h7yzPk4VPE

2015-04-14 17:23:45
拡大
ポート24一社店 @port24issya

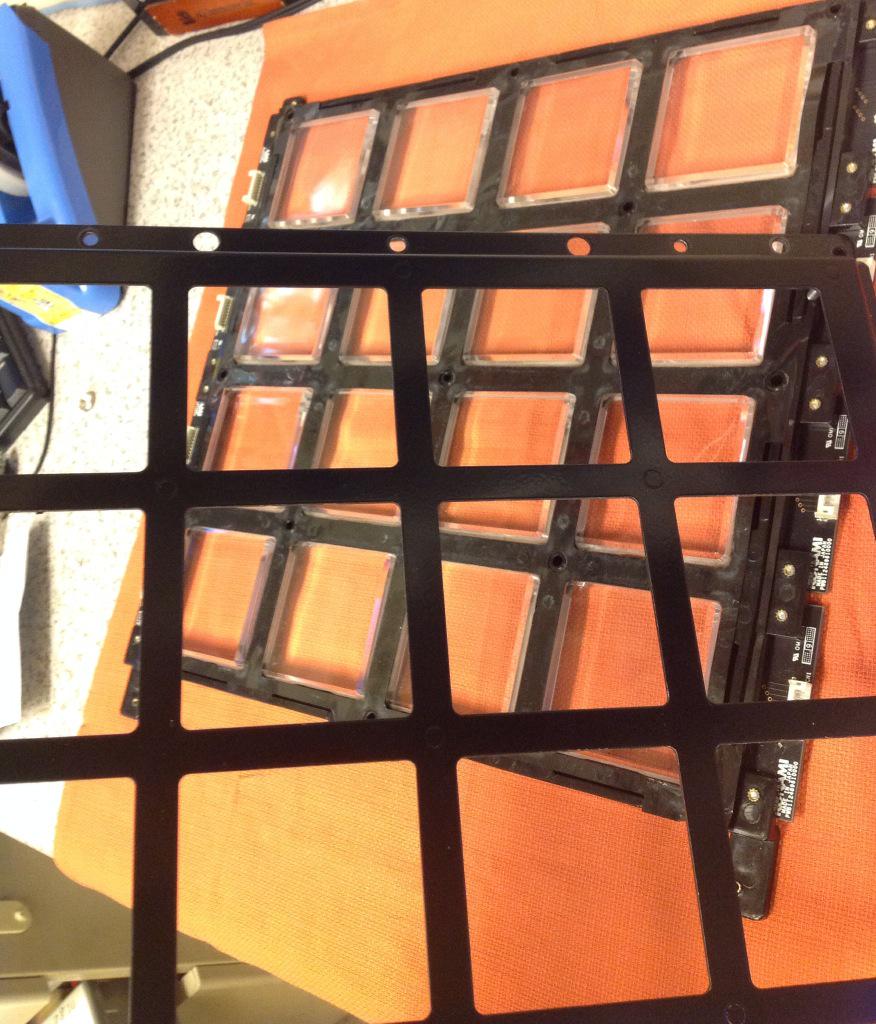

【ユビートメンテ】 パネルカバーを外れる様になったので外します。 pic.twitter.com/JQPXMtq2TB

2015-04-14 17:27:16
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 次にフィルム2を取ります。 pic.twitter.com/dMXaMiF8ew

2015-04-14 17:27:53
拡大
ポート24一社店 @port24issya

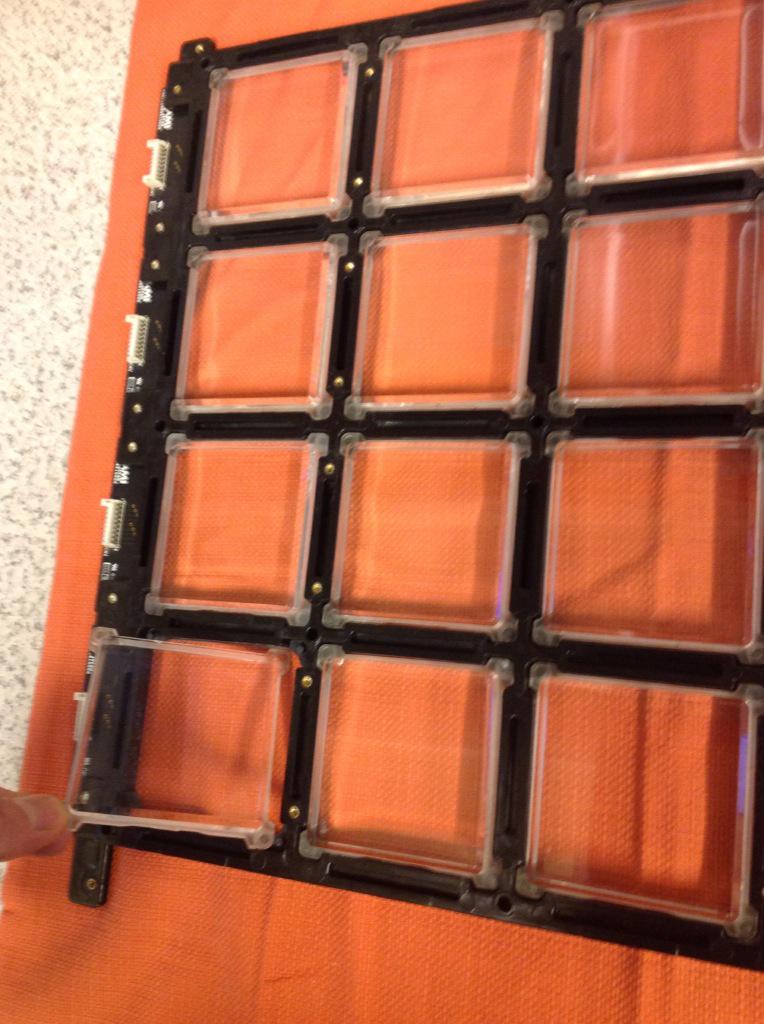

【ユビートメンテ】 次にパネルを一枚一枚取って行きます。 pic.twitter.com/i18Fv7FQuG

2015-04-14 17:28:52
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 取るとこんな感じに pic.twitter.com/qvTWYUpwoX

2015-04-14 17:30:42
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 ラバースイッチを取ります pic.twitter.com/6FOVx4oPaW

2015-04-14 17:31:23
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 裏返してパネル基盤を外して行きます。 pic.twitter.com/n4wioLbtjo

2015-04-14 17:32:49
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 2ボタンで一個の基盤なので8個外します。 pic.twitter.com/TA4XQoeWFO

2015-04-14 17:34:17
拡大
ポート24一社店 @port24issya

【ユビートメンテ】 こんな感じになります。 pic.twitter.com/m2A56QAsI2

2015-04-14 17:35:03
拡大
ポート24一社店 @port24issya

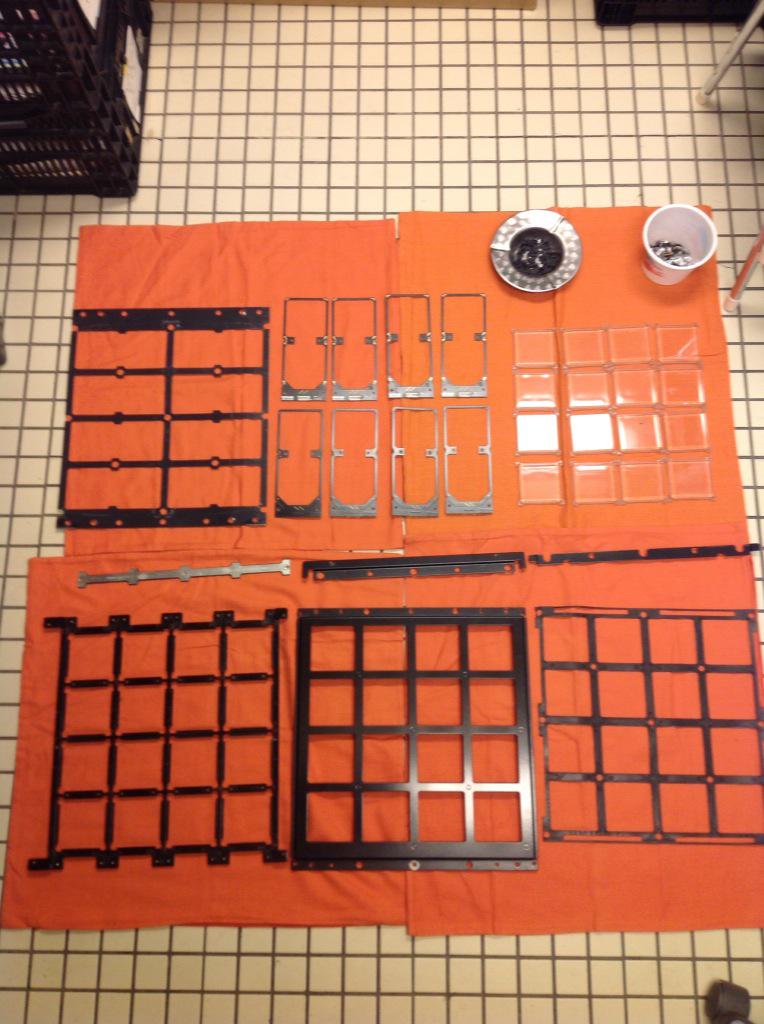

【ユビートメンテ】 パネルユニットを全部バラし終えました。 pic.twitter.com/FR5Y603IZj

2015-04-14 17:36:41
拡大
