晴海でトルコ海軍のフリゲイトを見た!

エルトゥールル号事件の慰霊行事参加のため、5年ごとに艦艇を派遣しているトルコ海軍。 125年周年を迎える今回はG級ミサイルフリゲイト、ゲティズが来航することとなりました。 事件の現場となった串本での一般公開に続き、晴海埠頭でもホストシップである海自の「たかなみ」ともども一般公開が行われたので、早速見に行ってきました。 当日は天候も良かったため見学者が多く、残念ながらゲティズには乗艦することは叶いませんでしたが、一通り写真は撮ってきたのでレポートしたいと思います。
21
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

じゃあこんな感じで撮ってきた物を上げましょうかね pic.twitter.com/yMUrydEHBq

2015-06-07 14:14:46
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

ゲティズ艦橋付近。卵形のレドームがSM-1/ESSM管制用のMk.92 FCS。上の横長六角形のレーダーがオリジナルのSPS-49と入れ替えで搭載されたSMART-S Mk2捜索レーダー。 pic.twitter.com/4TC7Sj5AUM

2015-06-07 14:26:08
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

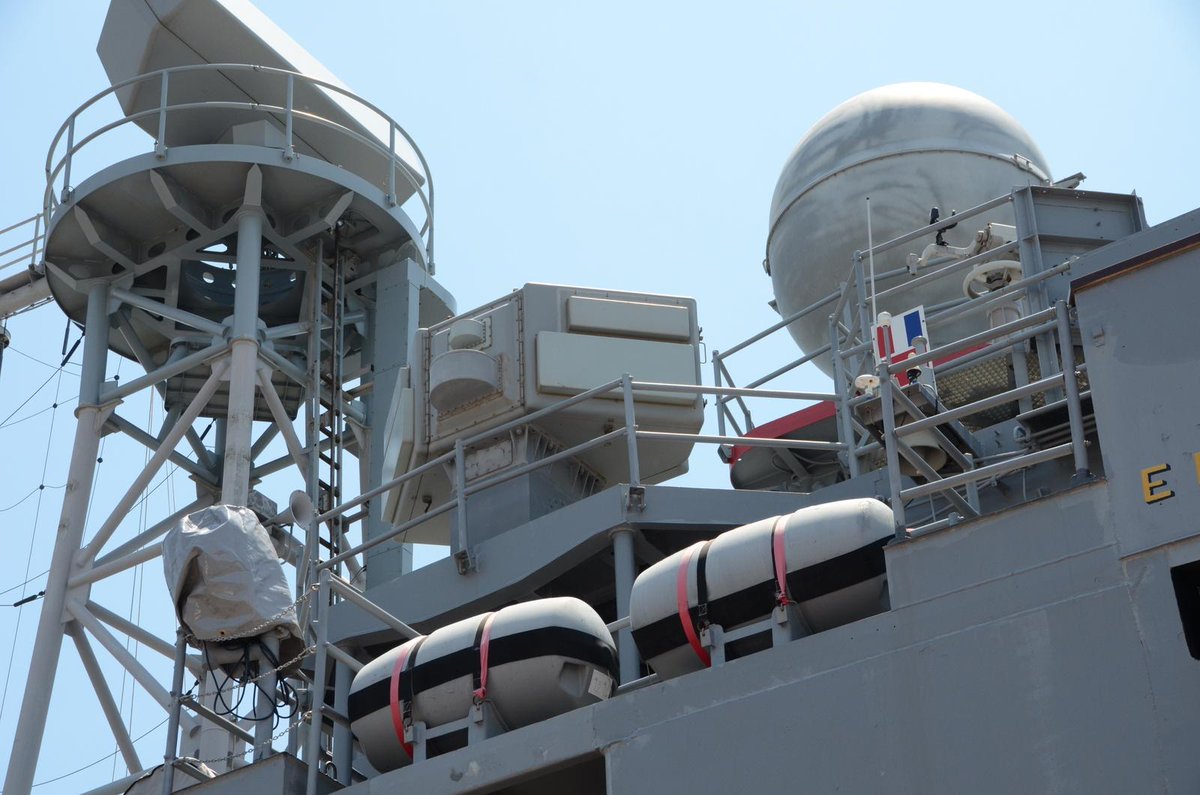

少し右舷に振って左から衛星通信ドーム、SLQ-32電子戦アンテナ、警備用の機銃座。機銃は12.7mmのM2。 pic.twitter.com/DoMdapK7Lo

2015-06-07 14:28:23
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

艦橋トップを中心に下から。SLQ-32のアンテナはガッツリ固定されてます。 pic.twitter.com/0RhaYXaZs9

2015-06-07 14:31:45
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

本級の主兵装たるGMLS Mk13。トルコ国旗のワンポイント入り。 pic.twitter.com/s4wUgZ9Is0

2015-06-07 14:33:01
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

艦橋直後両脇にはLRAD。奥のラッパ上の金具は洋上給油用のプローブ・レシーバー。 pic.twitter.com/4gep8WYTQb

2015-06-07 14:33:51
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

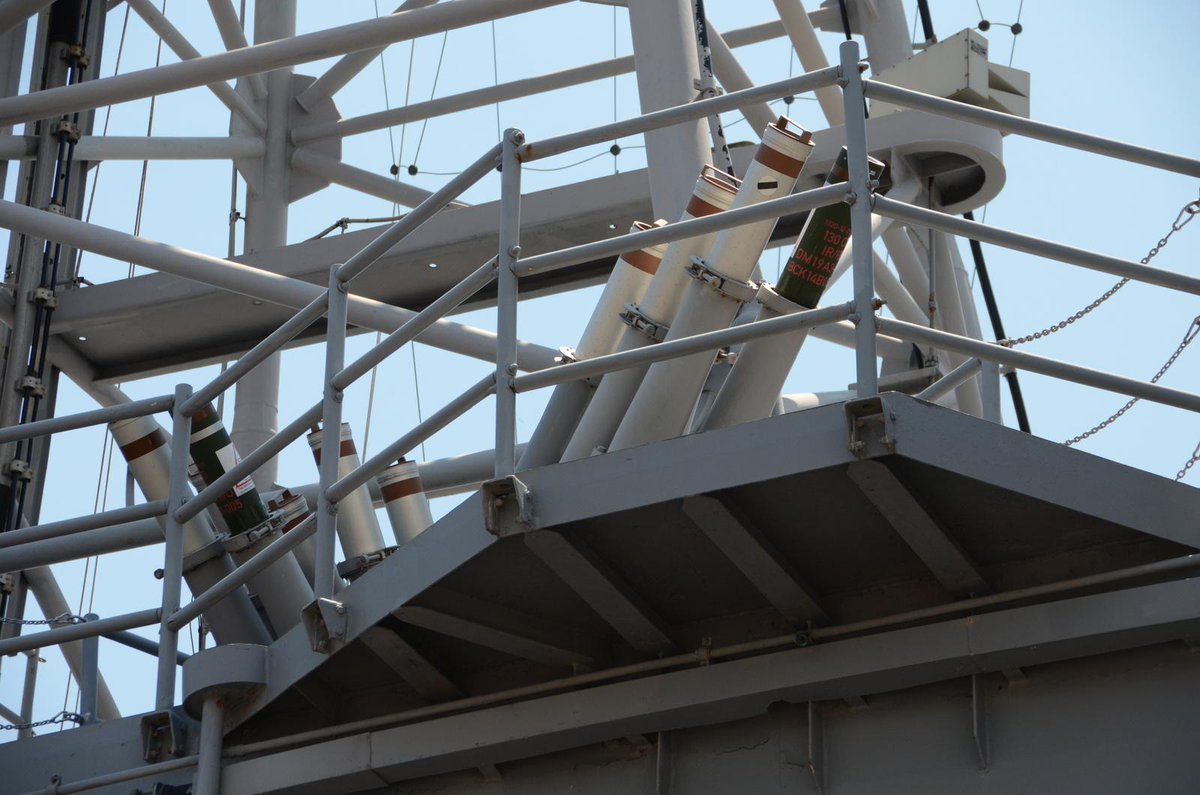

マスト基部のSRBOC。IRフレアの実弾が装填されてました。 pic.twitter.com/Yvu8xwnbTU

2015-06-07 14:35:55
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

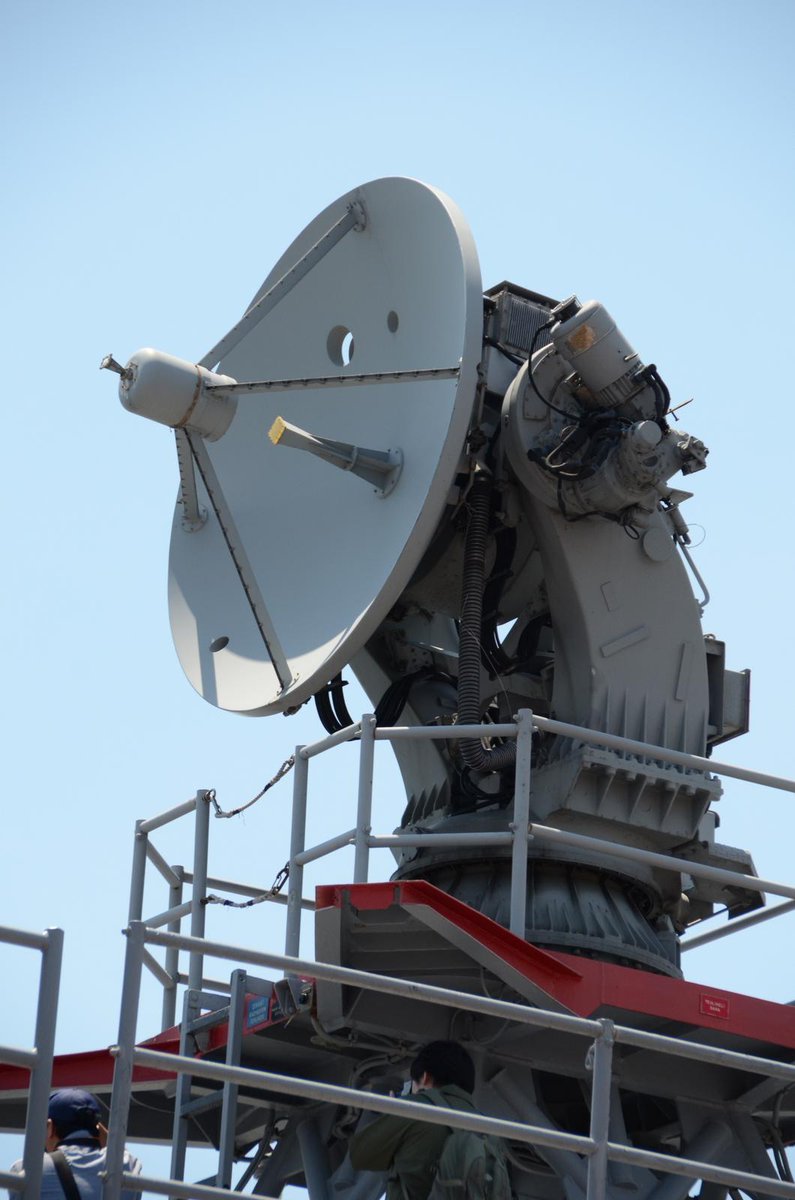

76mm砲とSAMの管制も兼ねるSTIR射撃指揮装置。AN/SPG-60 FCSの派生型で、タレスのSTIR1.8/2.4との繋がりは特にありません。 pic.twitter.com/Kbce3SxUaq

2015-06-07 14:38:37
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

艦尾。シーホークを運用するため、米軍艦時代と比べて延長されています。SQR-19 TASSは運用しないのか繰り出し口がありません。右側の黒い2つはAN/SLQ-25 対魚雷デコイの曳航体繰り出し口。 pic.twitter.com/8zgZI7VuD8

2015-06-07 14:43:47
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

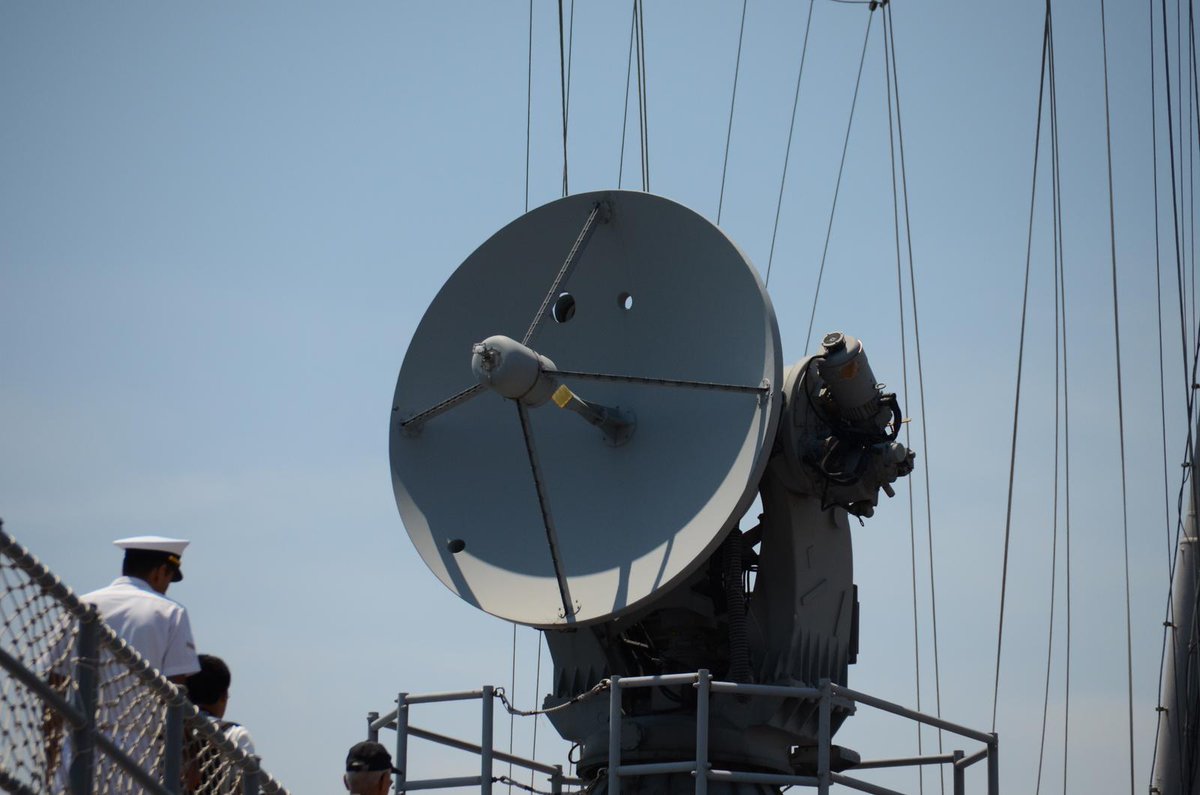

STIRをもう一枚。後ろからの画像も合わせてみるに、パラボラアンテナに開いてる2つの穴の奥に光学照準用のカメラがあるみたいです。 pic.twitter.com/94Yx1Vf0GD

2015-06-07 14:45:54
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

ちょっと見づらいですが近代化改修で搭載されたESSM用のMk41 VLS。高さが足りなかったので甲板上に出てます。なおゲティズはトルコに売却されたペリー級の中では初めてVLSを搭載したとのこと。 pic.twitter.com/zIBEzsf4NS

2015-06-07 14:49:28
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

さて次は今回ホストシップを務める海自のたかなみです。 pic.twitter.com/6BrjEKF9Rl

2015-06-07 14:51:47
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

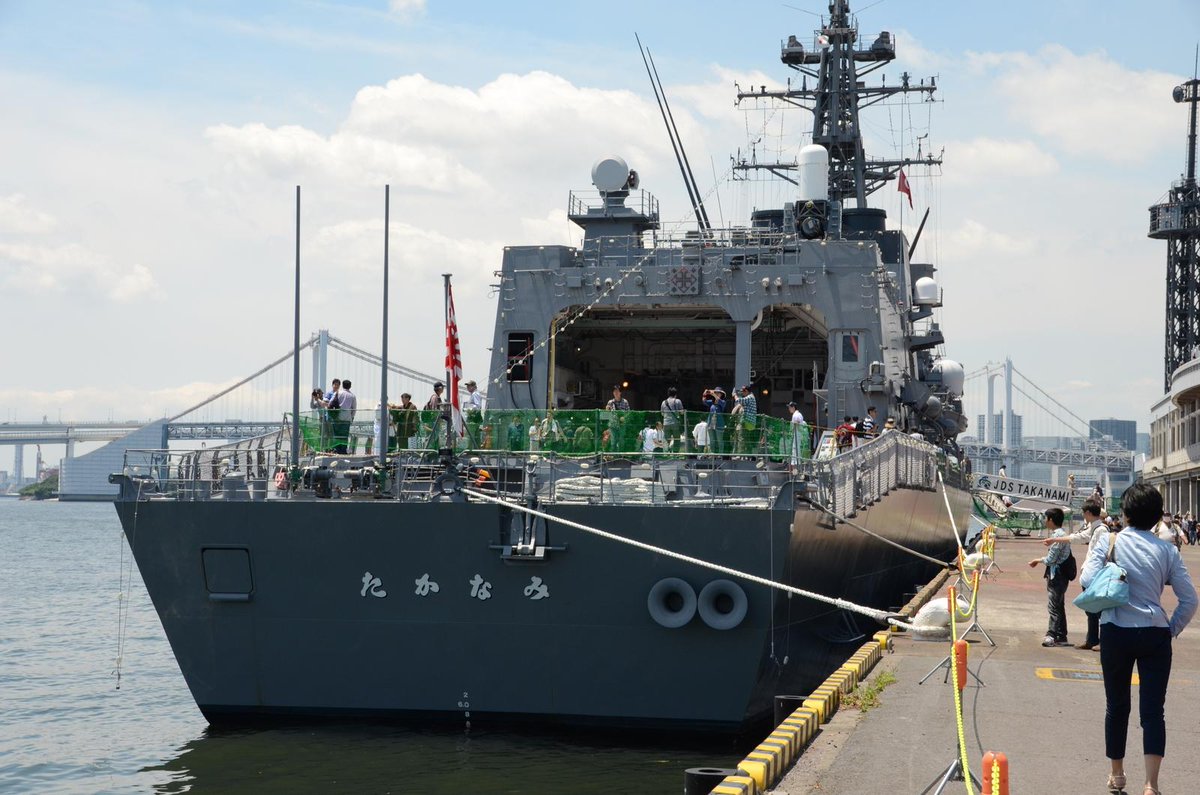

たかなみの艦尾。左側の四角いハッチはOQR-2 TASSの繰り出し口。右2つは対魚雷デコイ(曳航具4型)の繰り出し口。 pic.twitter.com/spBqekrcDY

2015-06-07 14:54:01
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

就役当初は後日装備とされてたSLAS(着艦誘導支援装置)。SH-60Kと組み合わせて着艦時の精密進入に使います。 pic.twitter.com/74vCmneyIE

2015-06-07 14:56:33
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

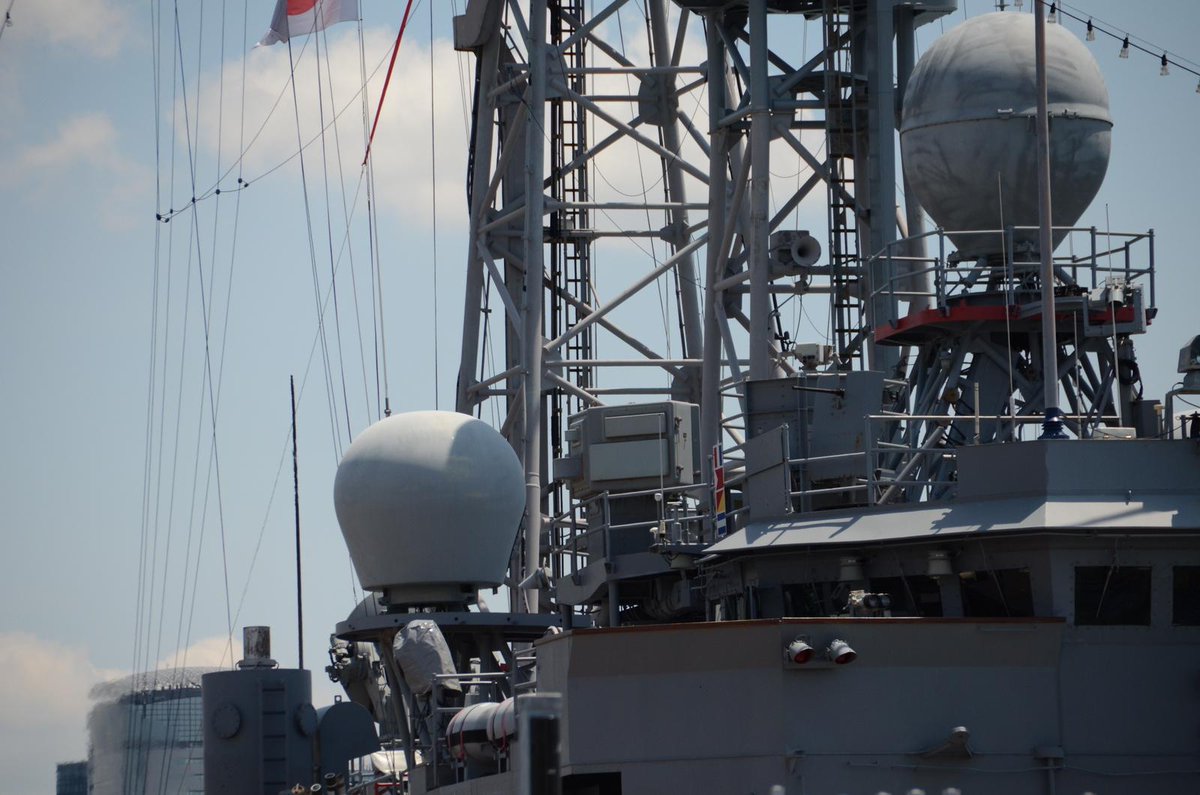

後部煙突の後ろ側。白いドームがNORQ-1 SATCOM。その左隣に就役時はOE-82C SATCOMアンテナが設置されていましたが、現在は架台のみとなっています。これはどうも必要に応じて搭載されるようで…? pic.twitter.com/bUuSGvDsUD

2015-06-07 15:01:06
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

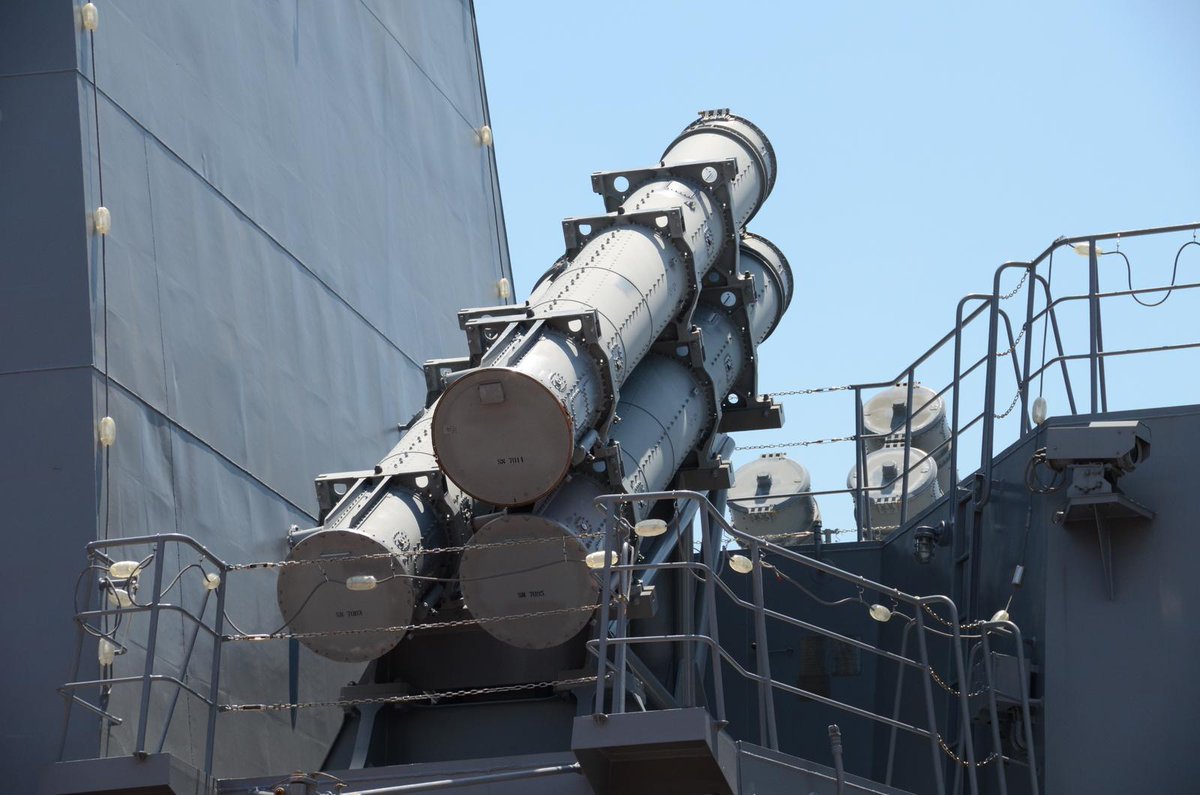

SSM-1Bの4連装発射筒。当日はキャニスタが3本しか付いていませんでした。 pic.twitter.com/S6TrFDkV2K

2015-06-07 15:01:57
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

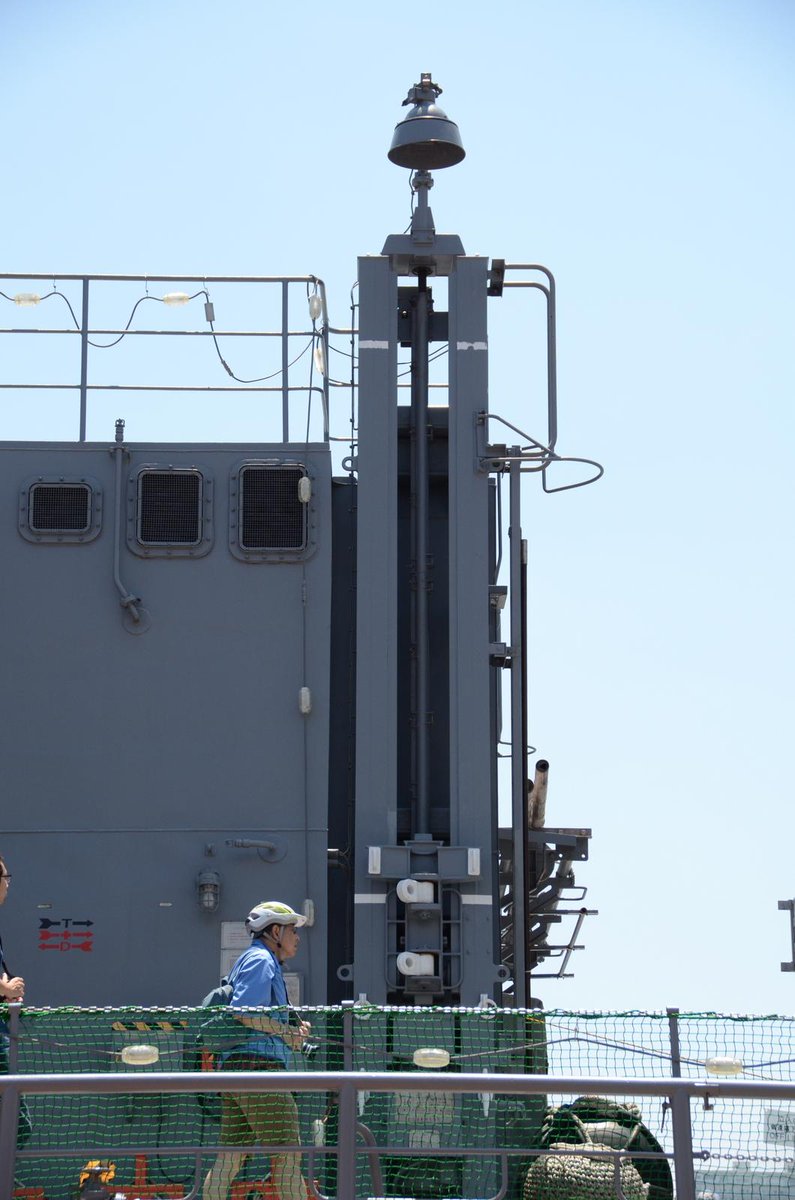

洋上で弾薬や糧食等の補給を行う際に用いるスライディング・パッドアイ装置。ここと補給艦のポストにワイヤを渡して補給物資の移送を行います。艦の動揺による姿勢やワイヤの張力変化は自動的に補正されるようになっています。 pic.twitter.com/N6t2RRjBtK

2015-06-07 15:04:40
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

NOLQ-3電子戦装置の送信アンテナ。ゲティズのSLQ-32と形状は似ていますが、こちらは電子妨害機能も加わるためロール方向に俯仰できるようになっています。 pic.twitter.com/1HoWAqICUg

2015-06-07 15:07:04
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

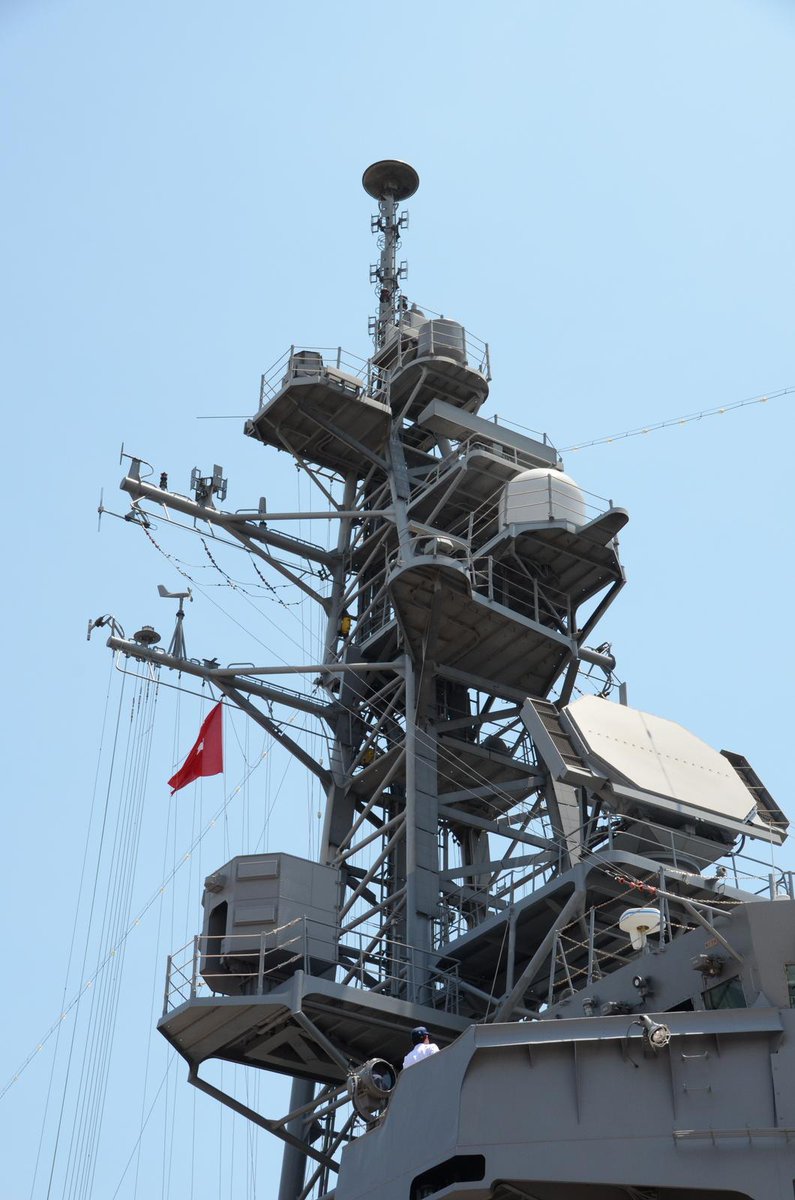

たかなみのマスト。上からTACAN、NOLQ-3 受信アンテナ部、OPS-28 対水上レーダー、ORQ-1 ヘリコプター・データリンク、OPS-24 対空捜索レーダーとなっています。 pic.twitter.com/fGXGuaBk7g

2015-06-07 15:10:45
拡大
ぺ~ぶ♡すぱぃく(CV:五十嵐裕美) @PaveSpike

艦橋部クローズアップ。海賊対策に従事することもあるため、周囲に防弾板が追加されました。艦橋直上に何かを取り付けるためのマウントがありましたが、何を付けるのかは判りませんでした。 pic.twitter.com/MdN2J8Pp3I

2015-06-07 15:19:31
拡大
