服モデルの裾にフリルを付ける手順まとめ(blender)

@30767_cm3d2 様 のBlender講座その1 Bsurfacesアドオン を使わずにフリルを作成する手順まとめ
28
30767 @30767_cm3d2

既存の服モデルの裾にフリルをつける #CM3D2 pic.twitter.com/ofR7h0eyFL

2016-03-16 19:44:54
拡大
30767 @30767_cm3d2

やり方探したら前のBサーフェス使った方法とかしか出てこなかったので備忘録変りに

2016-03-16 19:45:40
30767 @30767_cm3d2

カーソル原点でShift+AでNURBSカーブ追加 pic.twitter.com/ZUwfET6yyt

2016-03-16 19:47:02
拡大
30767 @30767_cm3d2

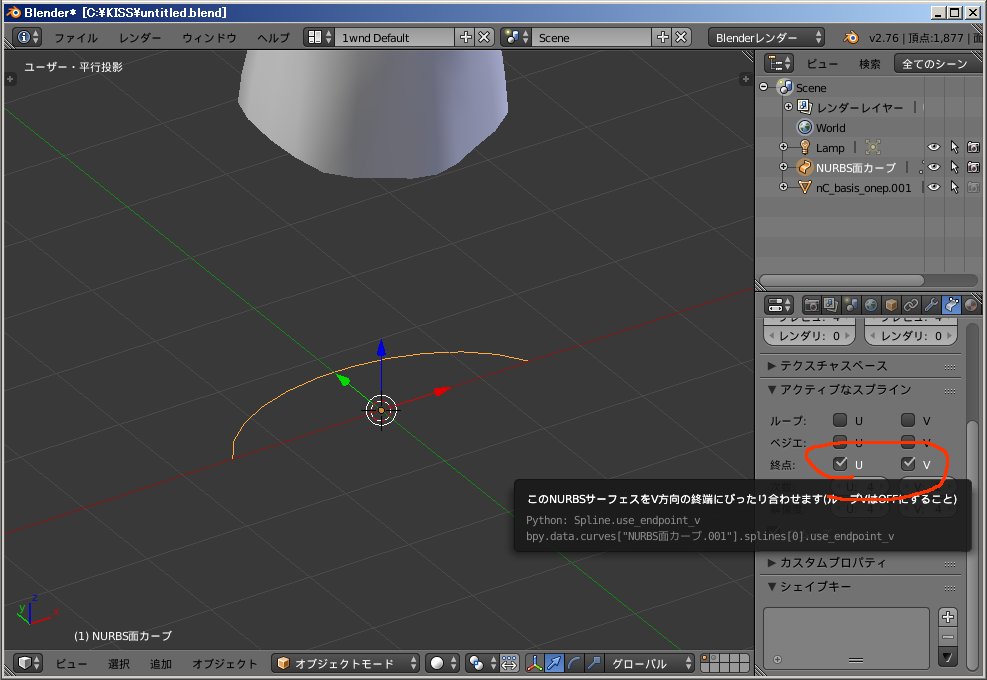

プロパティのNURBSカーブタブのオプション、終点UとVをチェック pic.twitter.com/h1hqjLkam1

2016-03-16 19:48:30
拡大
30767 @30767_cm3d2

TAB押して編集モードに入って Wスペシャル>細分化 で頂点を適当に増やして形を整える pic.twitter.com/lveYHOwSCy

2016-03-16 19:49:53
拡大
拡大
30767 @30767_cm3d2

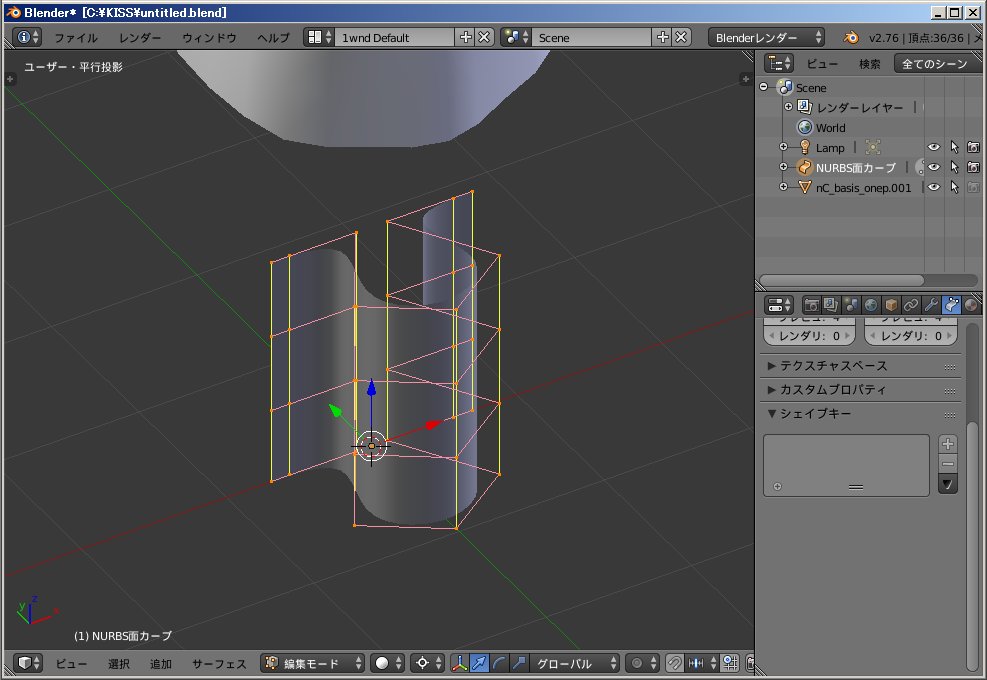

いい感じに曲線が作れたら A全選択>Shift+D複製>上に移動で積み重ね そのあと A全選択>F面貼り pic.twitter.com/wMG1ozE9zN

2016-03-16 19:53:39
拡大
拡大
30767 @30767_cm3d2

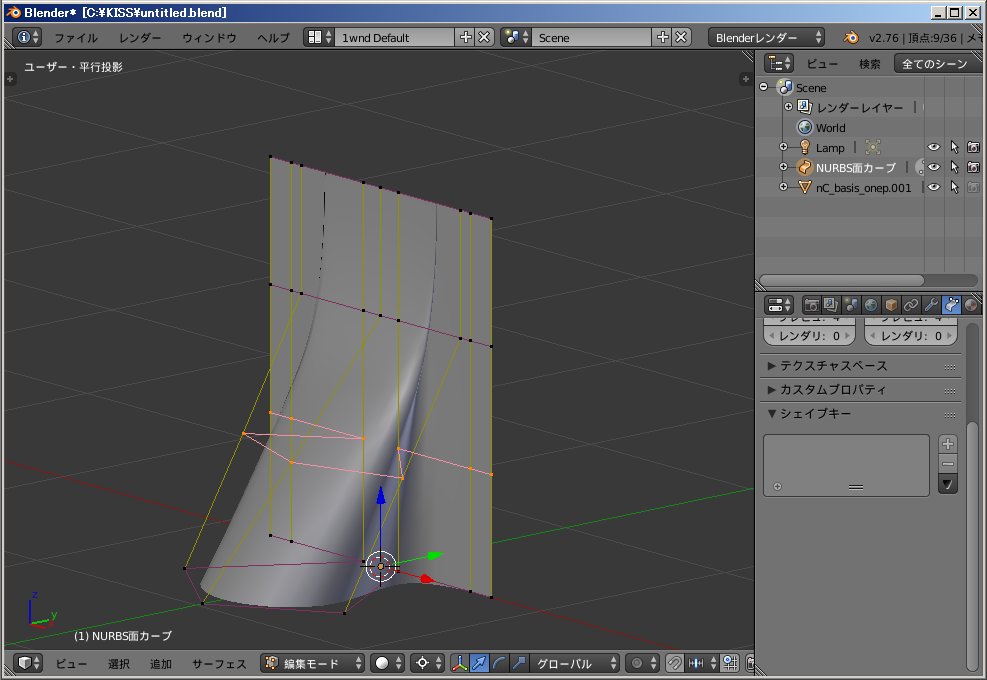

間違えて面が裏返ってたので全部選択してからRZ180、SY-1とかする 普通のメッシュ編集と一緒でこの辺のコマンドも使える pic.twitter.com/hB9KKMXiXz

2016-03-16 19:55:04
拡大
30767 @30767_cm3d2

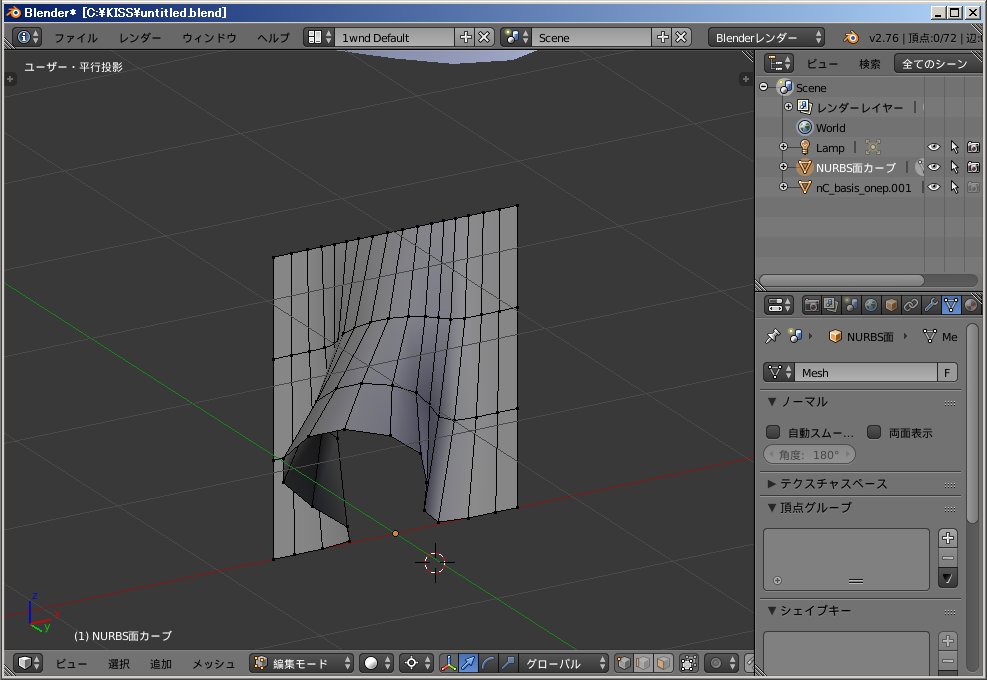

形を整え 一番上と2番目の横線をSY0、その下をSY0.5 頂点を左右で選んでSXドラッグとかこの辺もメッシュ編集と同じ pic.twitter.com/30AC7wOdLx

2016-03-16 19:56:47
拡大
拡大
30767 @30767_cm3d2

いい感じにできたのでメッシュにして確認してみる デフォルトだと頂点数が多いので解像度のオプションを少なくして、オブジェクトモードでAlt+Cカーブからメッシュへを選択 pic.twitter.com/MSDto6Npfi

2016-03-16 19:58:51
拡大
30767 @30767_cm3d2

こんな感じでフリルメッシュはとりあえず出来上がり この後カーブにそって配置 pic.twitter.com/vN9jBecyIM

2016-03-16 19:59:52
拡大
30767 @30767_cm3d2

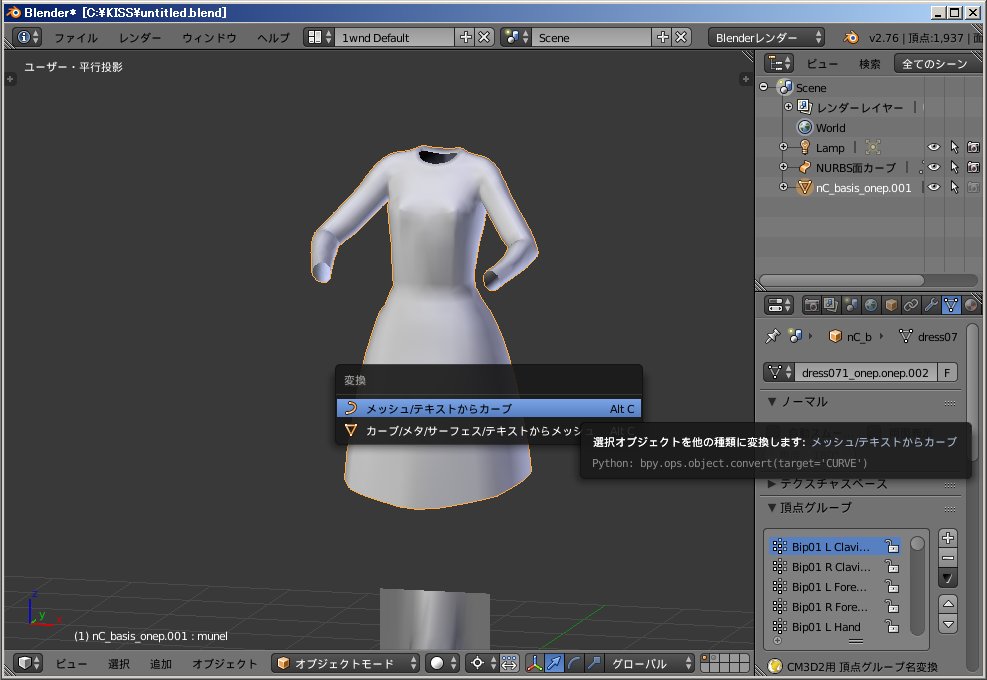

試したフリルはCtrl+Zでカーブに戻し済み スカートの裾のカーブを取りだす オブジェクトモードで服を選択してAlt+C、今度は上のメッシュからカーブ pic.twitter.com/FQ6JEqwqsW

2016-03-16 20:22:45
拡大
30767 @30767_cm3d2

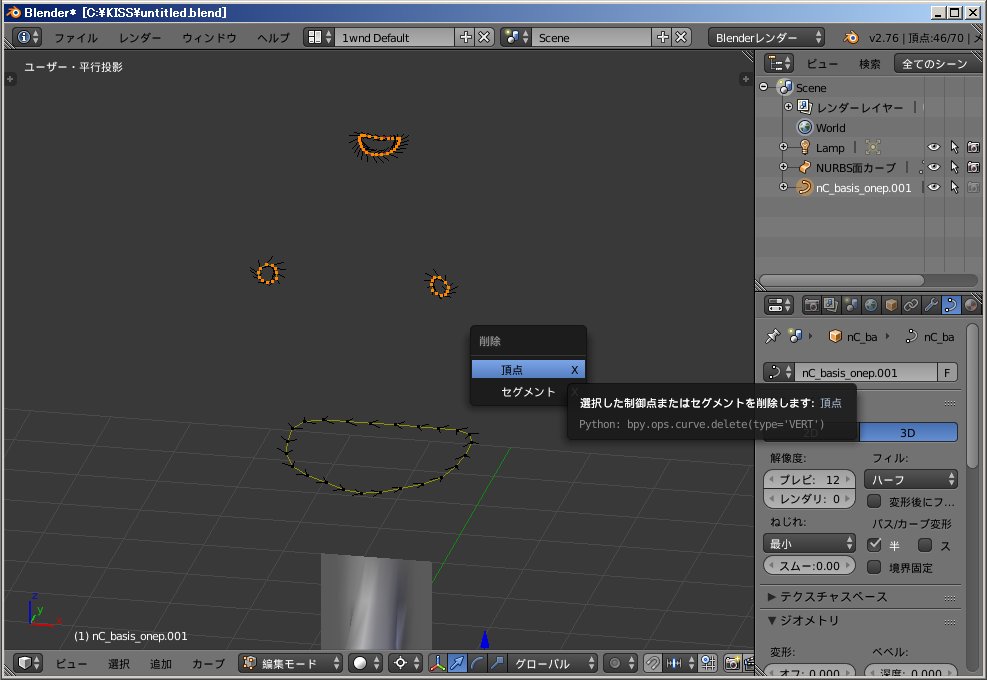

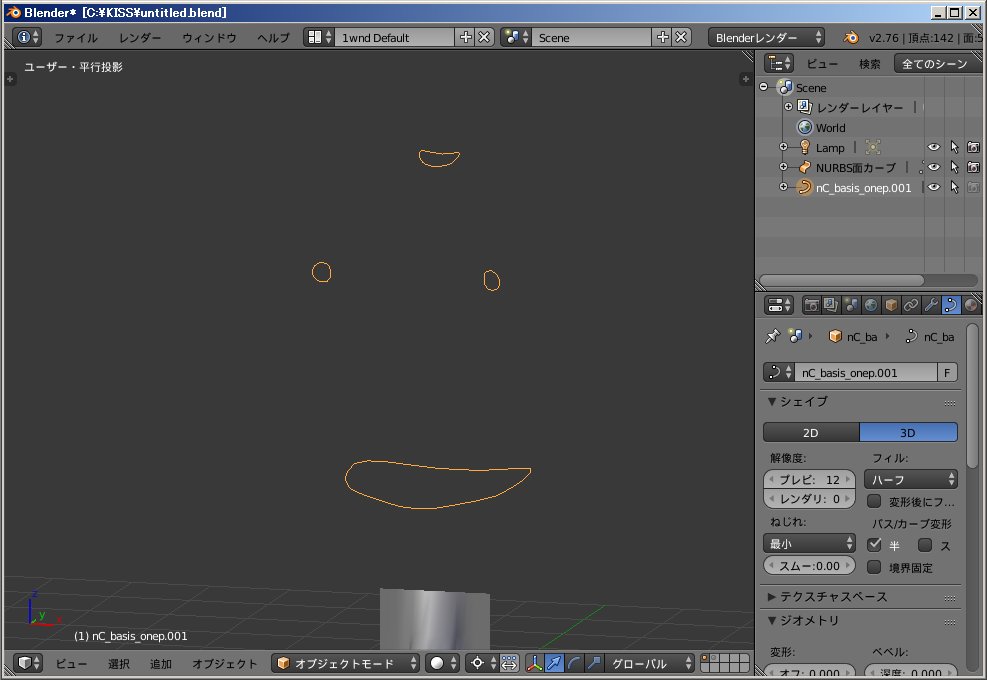

裾のカーブが取り出せる スカート裾しかいらないので他は削除 このカーブにさっきのフリルを配置する pic.twitter.com/COuD1NX4lc

2016-03-16 20:23:52
拡大
拡大
拡大
30767 @30767_cm3d2

フリルのオブジェクトに配列複製モディ追加 適合種類をカーブに合わせる、カーブにさっきの裾のカーブオブジェクト pic.twitter.com/BaAgERgXJ9

2016-03-16 20:25:36
拡大
拡大
30767 @30767_cm3d2

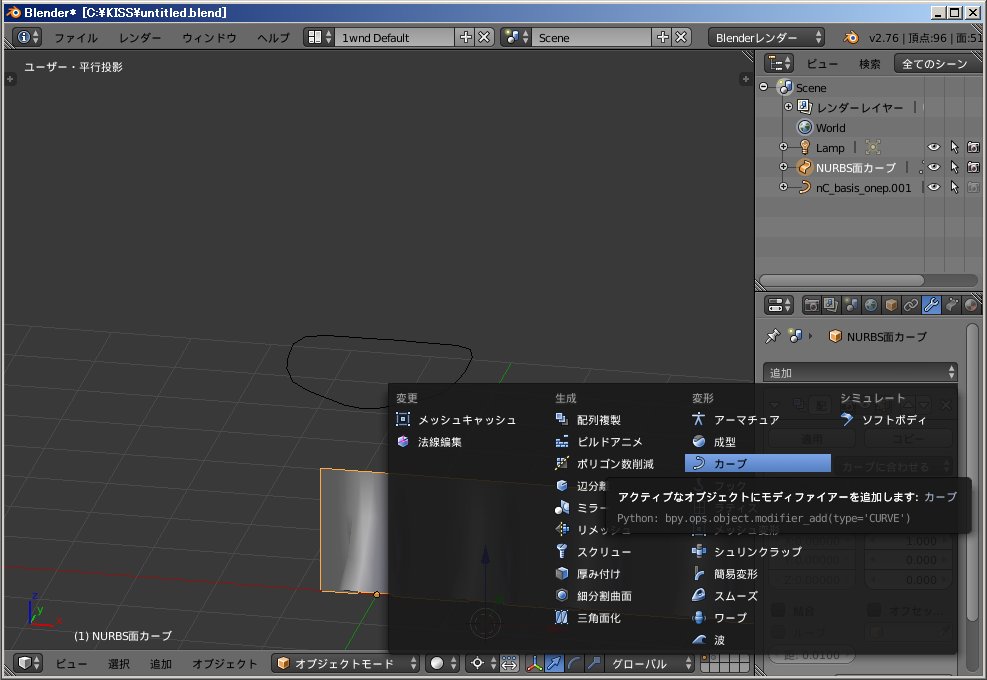

続いてカーブモディ追加 オブジェクトに同じく裾のカーブオブジェクトを指定 pic.twitter.com/QpLStbsJK1

2016-03-16 20:26:32
拡大
拡大
30767 @30767_cm3d2

とりあえずできた フリルがでけぇ pic.twitter.com/si46hCmcxd

2016-03-16 20:27:24
拡大
30767 @30767_cm3d2

編集モードに入ってフリルを小さくする こんなもんかな pic.twitter.com/55nwZlTx1X

2016-03-16 20:29:02
拡大
拡大
30767 @30767_cm3d2

Alt+Cでカーブからメッシュに変換 あとは元の服をアペンドして適当に調節して終わり 以上 pic.twitter.com/Nm2I3mIB7F

2016-03-16 20:31:09
拡大
拡大
30767 @30767_cm3d2

スレに還元したいので、もし質問とか間違いの突っ込みとかあったらできればしたらばの改造スレの方でお願いします

2016-03-16 20:31:59
30767 @30767_cm3d2

昨日の補足 Bsurfacesアドオンを使って最初のフリルを作る方法もある というかBsurfacesアドオンのチュートリアルの方がググって探しやすい pic.twitter.com/jR9mXkn6mR

2016-03-17 16:26:14
拡大
30767 @30767_cm3d2

Bsurfacesはユーザー設定>アドオンの左上の検索窓に bsur とか打てば出てくるから後はチェックボックスをONにすると使えます

2016-03-17 16:28:27
