凍土遮水壁は正念場を迎えている

内外水位差が増えるなど、凍土遮水壁の効果が観測されている一方、なかなか冷えない箇所がある様子もわかります。 5/24公表の規制庁面談資料(2016/5/19)では、冷却だけでは凍結は無理との結論になったようです。今後、薬剤注入の補助工法が行われるもようです。
19



5/10 陸側遮水壁タスクフォース

この委員会の件はほとんど報道がないようだ。なぜだろう?

Kontan_Bigcat @Kontan_Bigcat

【重要】5/10「陸側遮水壁(凍土遮水壁)タスクフォース」資料 meti.go.jp/earthquake/nuc… 資料1-1 に、5/9時点の地中温度分布図あり。 4/26時点の地中温度→ tepco.co.jp/nu/fukushima-n… と比べると、冷却が進んでいる様子がわかる。

2016-05-12 09:59:39
Kontan_Bigcat @Kontan_Bigcat

続き)資料1-2(参考資料集)では、いったん低下した互層部水頭が、やや再上昇していること、内外水位差が増えていることなどから、凍結が進んでいる、と評価している。

2016-05-12 10:05:34

    (5/18追記)

Kontan_Bigcat @Kontan_Bigcat

【重要】5/10 陸側遮水壁タスクフォース meti.go.jp/earthquake/nuc… に、議事概要がアップされた。 関連まとめ→ togetter.com/li/974527

2016-05-18 14:01:00
Kontan_Bigcat @Kontan_Bigcat

続き)「温度低下が他よりも遅れている箇所について、地質構造や構造物の有無等を分析しつつ、対策を検討中。」 「第一段階フェーズ2への移行判断に当たっては、基本的には陸側遮水壁(海側)の内外水位差が有意に拡大していることを以て評価を行っていく方針。」

2016-05-18 14:04:06



5/12 陸側遮水壁の状況

ドラえもん @jaikoman

凍土遮水壁の状況。東電が効果が見えてくるといってた時期に当たる今日の発表。氷の壁の効果が見えてきたと東電。

2016-05-12 17:35:15
Kontan_Bigcat @Kontan_Bigcat

5/12東電「陸側遮水壁の状況」 tepco.co.jp/nu/fukushima-n… 凍土遮水壁の5/10時点の地中温度図が掲載されている。 4/26時点と比べると、だいぶ温度が低下している様子がわかるが、一方で、なかなか冷えない場所がある様子もわかる。(続く

2016-05-13 11:25:06
Kontan_Bigcat @Kontan_Bigcat

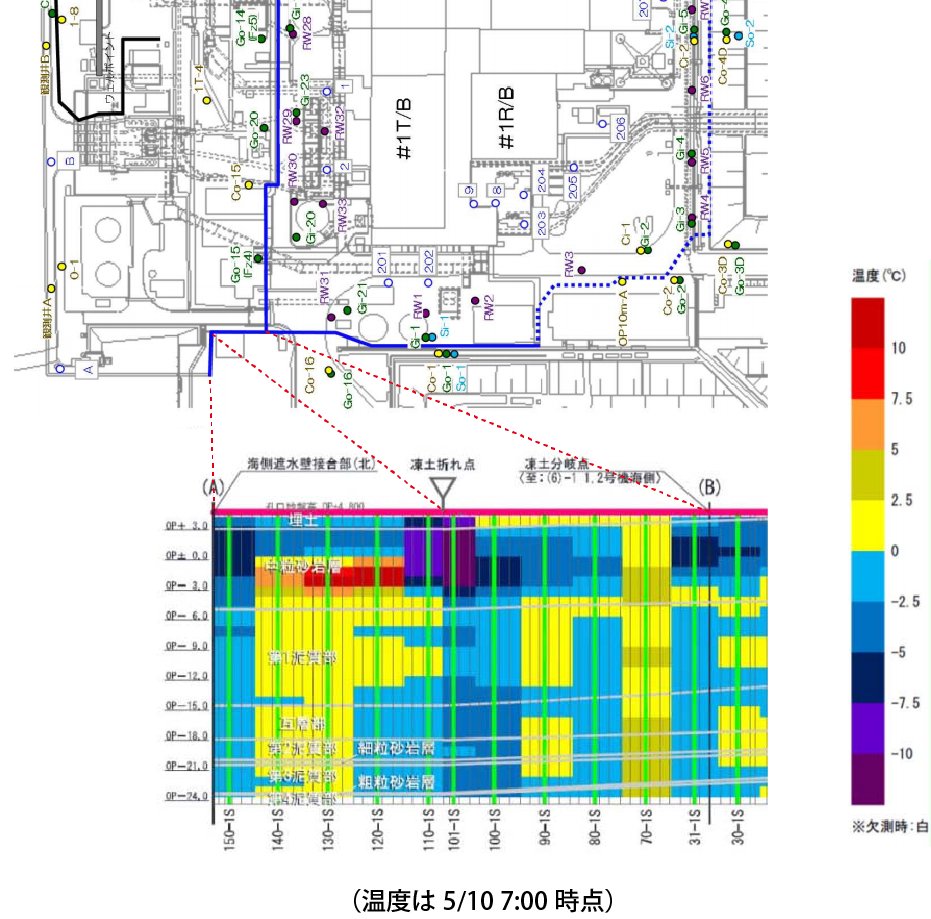

こちらは、1号機東側(海側)の北端部。OP-3m~OP+3mの「中粒砂岩層(上部透水層)」付近に、7.5度以上、10度以上の赤色の部分が何ヶ所もある様子がわかる。地下水の流速が早いために、なかなか冷えない場所なのだろう。(続く pic.twitter.com/JSiCrhWRSD

2016-05-13 11:29:56
拡大
Kontan_Bigcat @Kontan_Bigcat

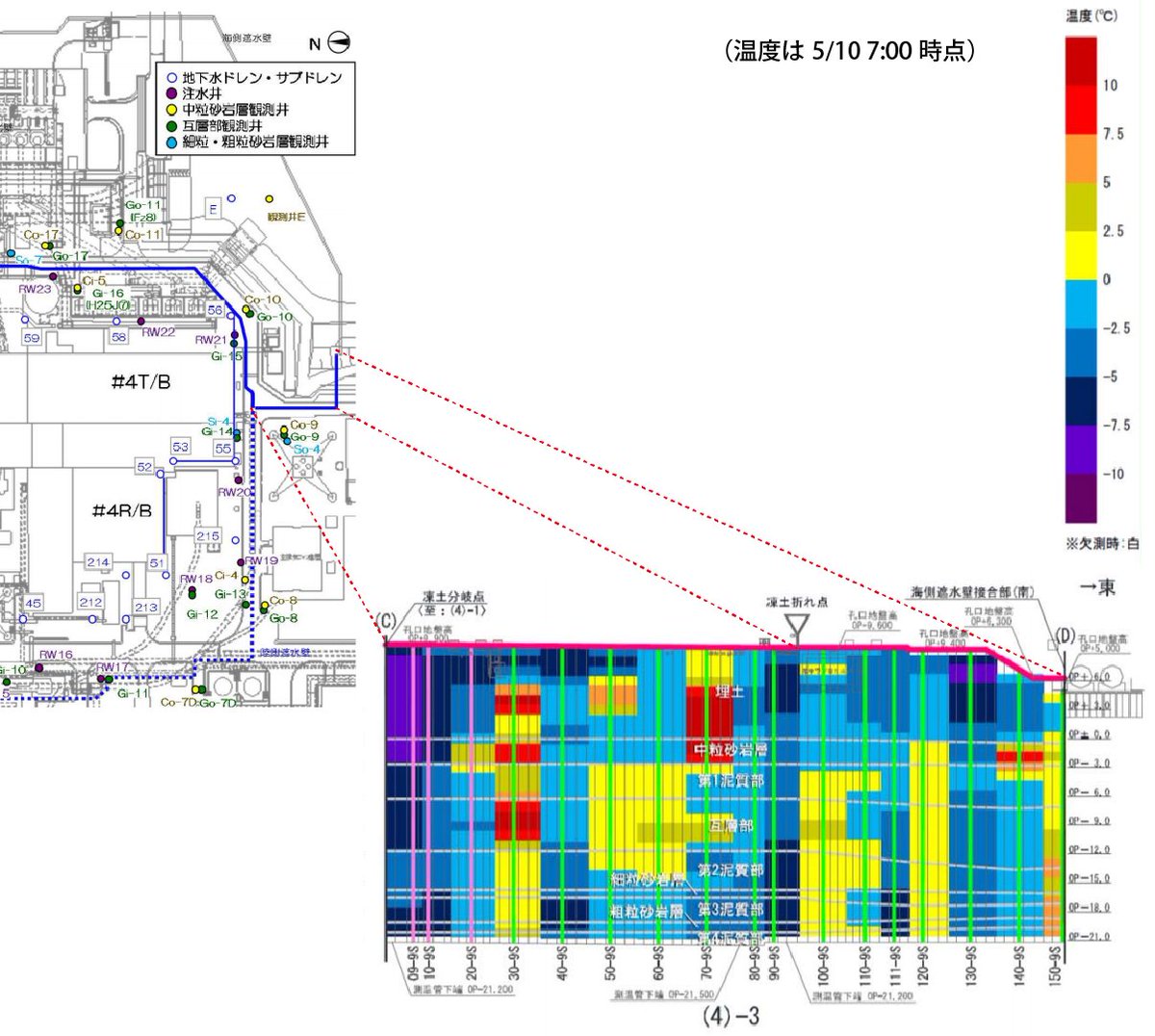

こちらは、4号機南側の、凍土遮水壁と海側遮水壁をつなぐ部分。やはりOP-3m付近の「中粒砂岩層」に、7.5度以上の赤色の部分が3箇所ある。また、互層部(下部透水層)にも、赤色の部分がある様子がわかる。 pic.twitter.com/jrlPKKt03W

2016-05-13 11:33:38
拡大
Kontan_Bigcat @Kontan_Bigcat

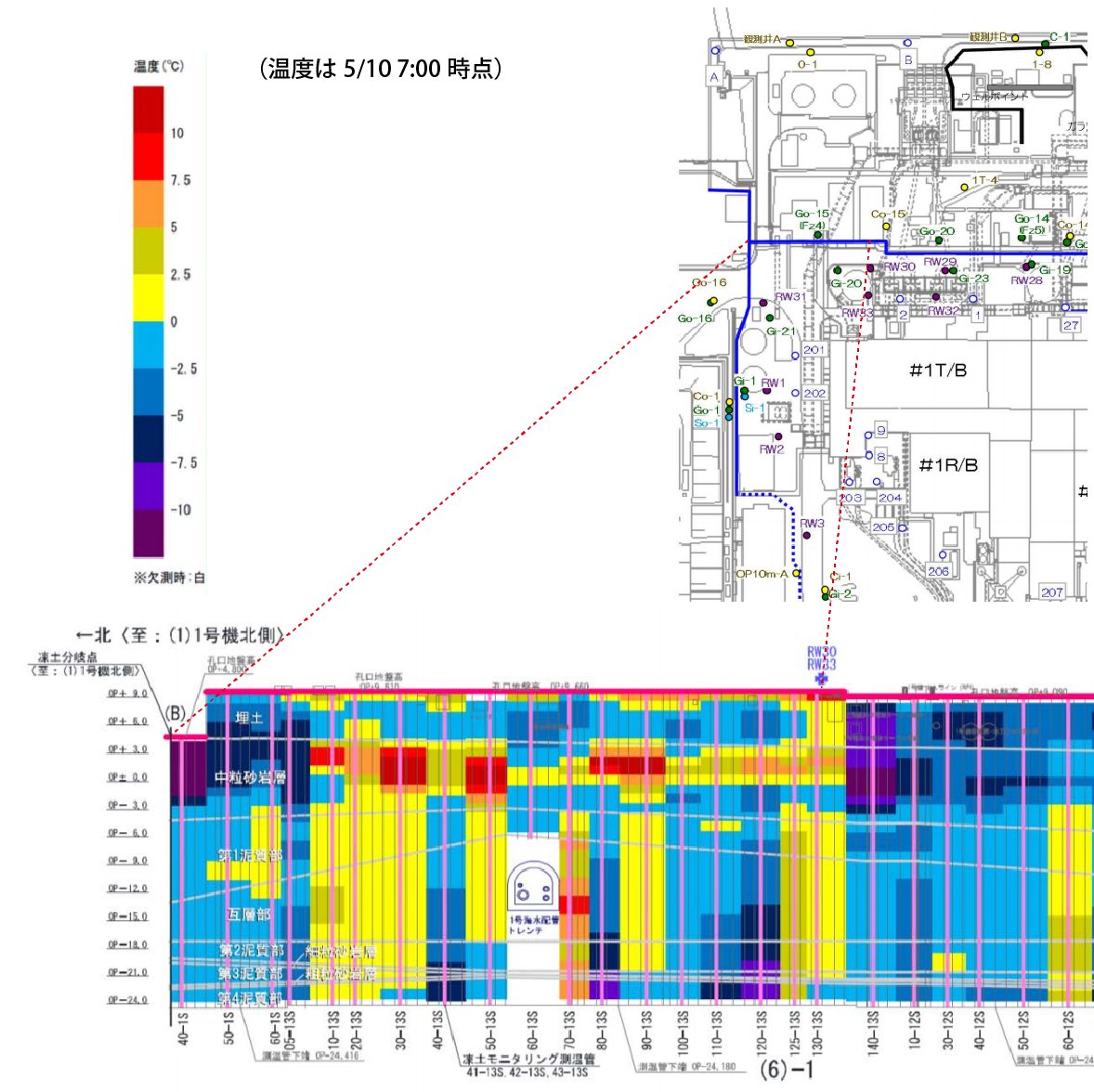

こちらは、1号機北側の、凍土遮水壁と海側遮水壁をつなぐ部分。やはりOP-3m付近の「中粒砂岩層(透水層)」に、7.5度以上の赤色の部分がある。これらの「冷えにくい」部分が凍結できるかどうか、凍土遮水壁は正念場にさしかかっている。 pic.twitter.com/kKNfG3wrzK

2016-05-13 11:38:12
拡大
Kontan_Bigcat @Kontan_Bigcat

東京電力...凍土壁「期待が持てる」 地中温度の氷点下拡大:福島民友 minyu-net.com/news/news/FM20… 「詳細な評価は今後まとめるとしながらも「期待が持てる状況が進んでいる」としている。」

2016-05-13 13:20:51
Kontan_Bigcat @Kontan_Bigcat

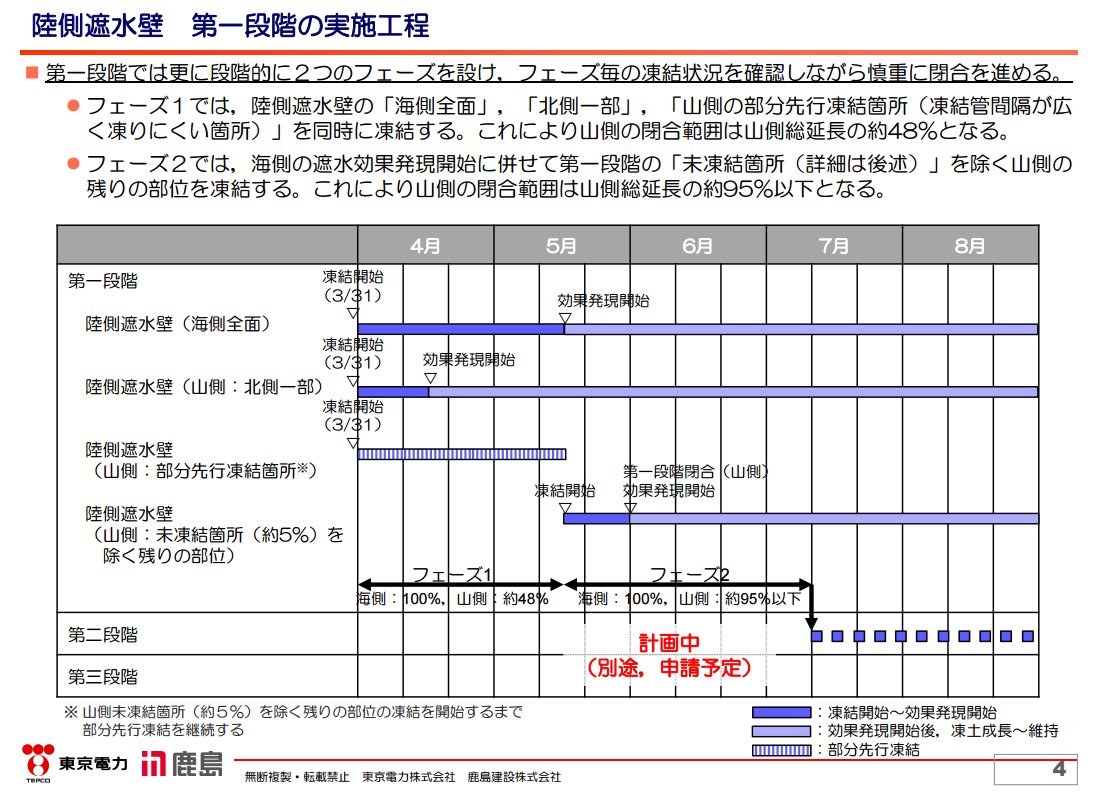

東電会見 5/12(木)文字起こし ~ 凍土遮水壁フェーズ1状況報告ほか genpatsu-watch.blogspot.jp/2016/05/TEPCO2… 「もともとのスケジュール(画像:3/31公表)だと5月15日ぐらいにフェーズ2に移る計画だが、今回は見送り」 pic.twitter.com/TIgM4Cr5FH

2016-05-16 09:07:33
拡大



【おまけ】サブドレンNo.4系統の配管の詰まり

Kontan_Bigcat @Kontan_Bigcat

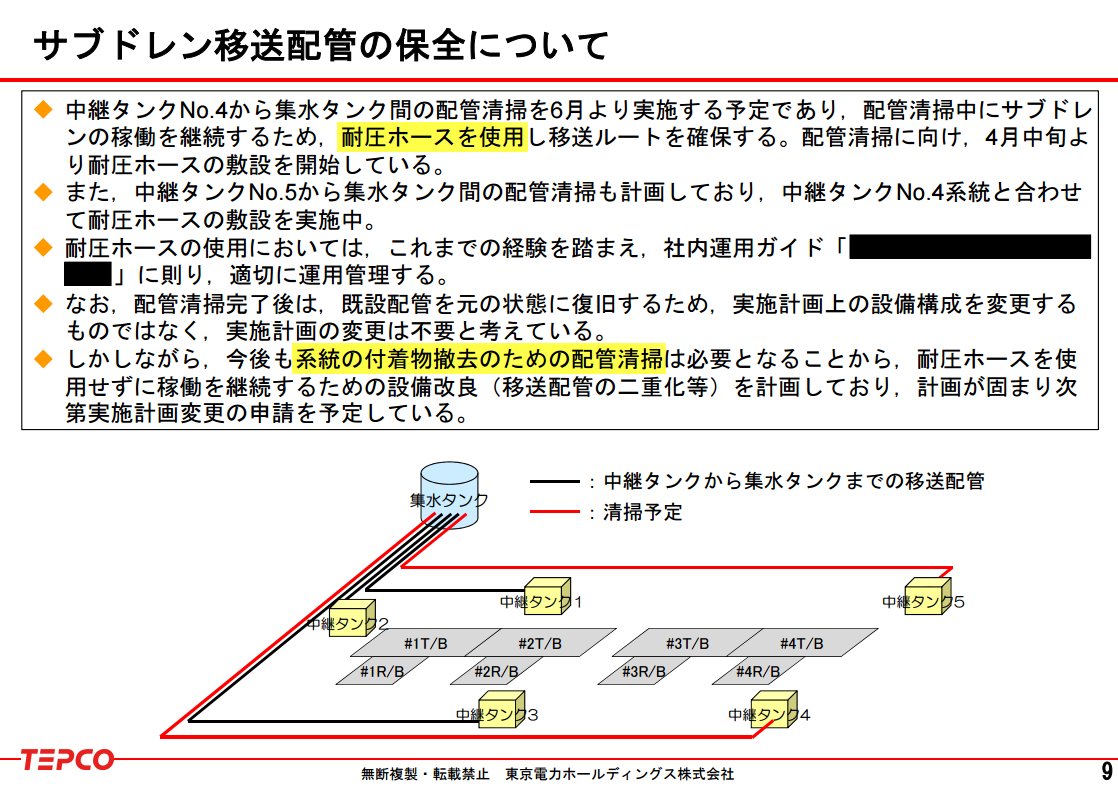

メモ)「サブドレンNo.4系統の配管を清掃」出典:4/21規制庁面談資料→ nsr.go.jp/data/000149252… 6月に清掃の予定。清掃中は、耐圧ホースを代替として使用。将来的には、配管の二重化を予定。(続く pic.twitter.com/pZRhWmqSFC

2016-05-11 10:32:39
拡大
Kontan_Bigcat @Kontan_Bigcat

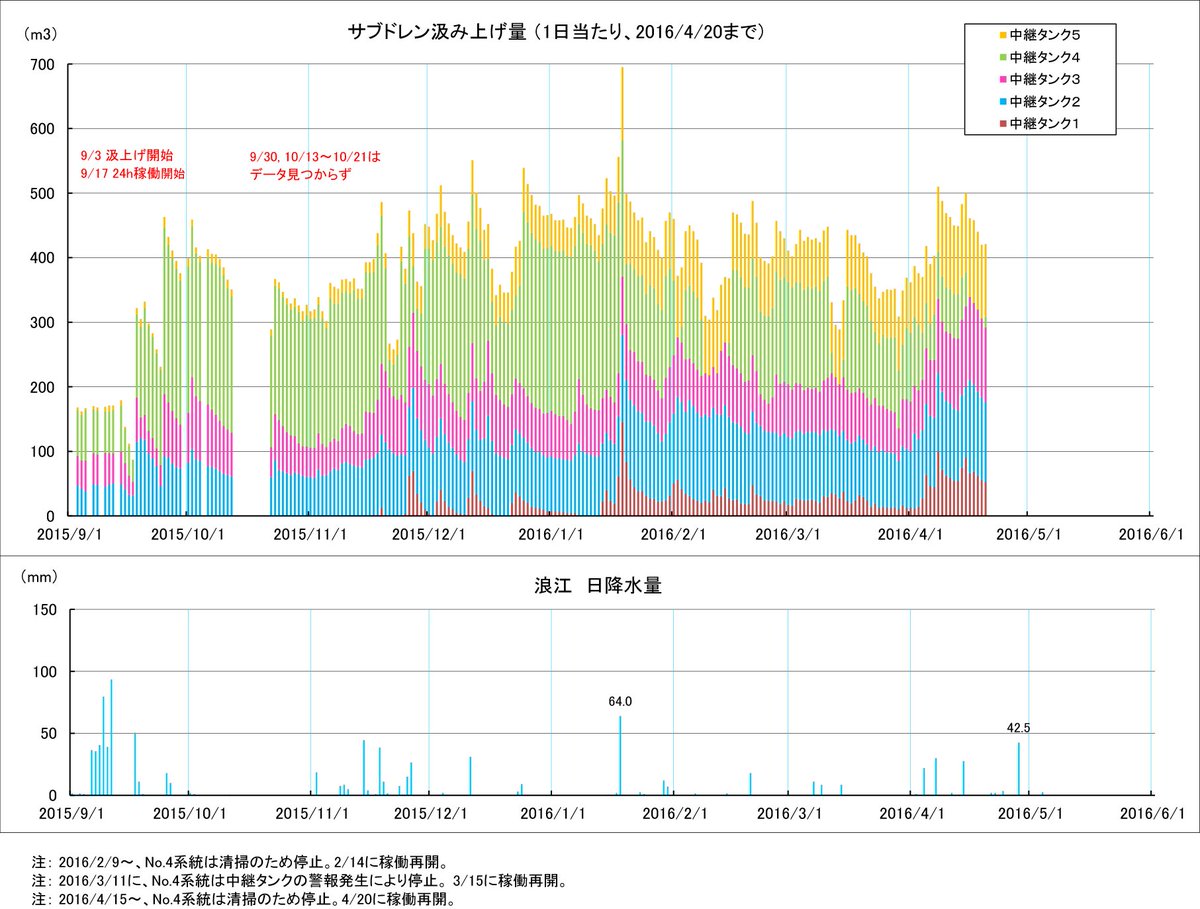

続き)サブドレンNo.4系統は、2/9~2/14、4/15~4/20にも清掃を実施している(その間は系統停止、地下水位上昇)。このグラフで見ると、1月中旬からNo.4系統(緑色)だけ、汲み上げ量が減少しているが、配管の詰まりのため? pic.twitter.com/9tVibSOfPN

2016-05-11 10:37:56
拡大
Kontan_Bigcat @Kontan_Bigcat

補足) 5/10のこの資料 meti.go.jp/earthquake/nuc… では、サブドレン1,2,3,5系統で、汲み上げ量が増加している(=凍土遮水壁の効果?)と評価しているけど、No.4の減少ぶんがそちらに影響しているはず。(それを考慮しないのはバカげている。)

2016-05-12 11:25:41



追記) 海側4m盤の地下水汲み上げ量

Kontan_Bigcat @Kontan_Bigcat

「ウェルポイント+地下水ドレン汲み上げ量」(4/26まで) 陸側遮水壁(凍土遮水壁)の効果が出てくれば、減少するはずだが、4/26の時点では効果は見えていない。(データの公表が遅いですね…。) pic.twitter.com/hh1pQwSUzt

2016-05-18 19:11:47
拡大
Kontan_Bigcat @Kontan_Bigcat

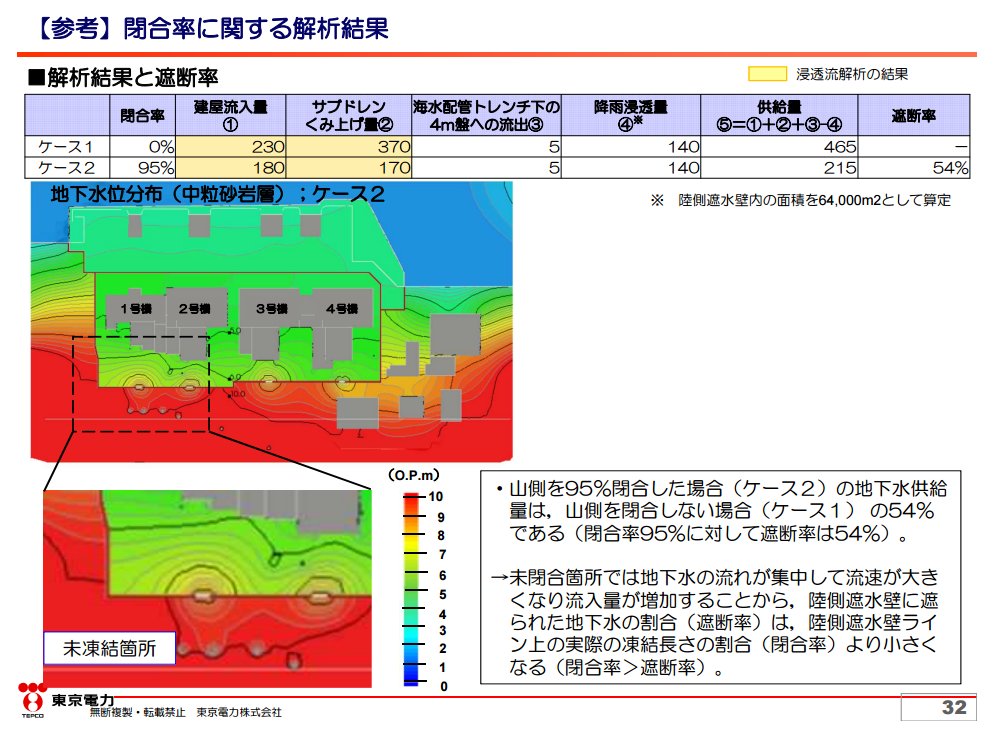

メモ)凍土遮水壁の「閉合率」(凍結率)95%のとき、地下水+雨水の「遮断率」は54%。 出典:2/15 特定原子力施設監視・評価検討会「参考1」→ nsr.go.jp/disclosure/com… pic.twitter.com/wnnmpbrEsF

2016-05-19 00:11:10
拡大



追記) 5/19 陸側遮水壁の状況

Kontan_Bigcat @Kontan_Bigcat

5/19東電「陸側遮水壁の状況(第一段階 フェーズ1)」 tepco.co.jp/nu/fukushima-n… 5/17時点の地中温度分布図が掲載されているけれど、相変わらず、凍りにくい場所(地下水の流速の速い場所)の温度は高いままである。(続く

2016-05-19 19:08:36
