2016年熊本・鹿児島・宮崎の火山と活断層（空撮・地上写真と動画）

早川由紀夫 @HayakawaYukio

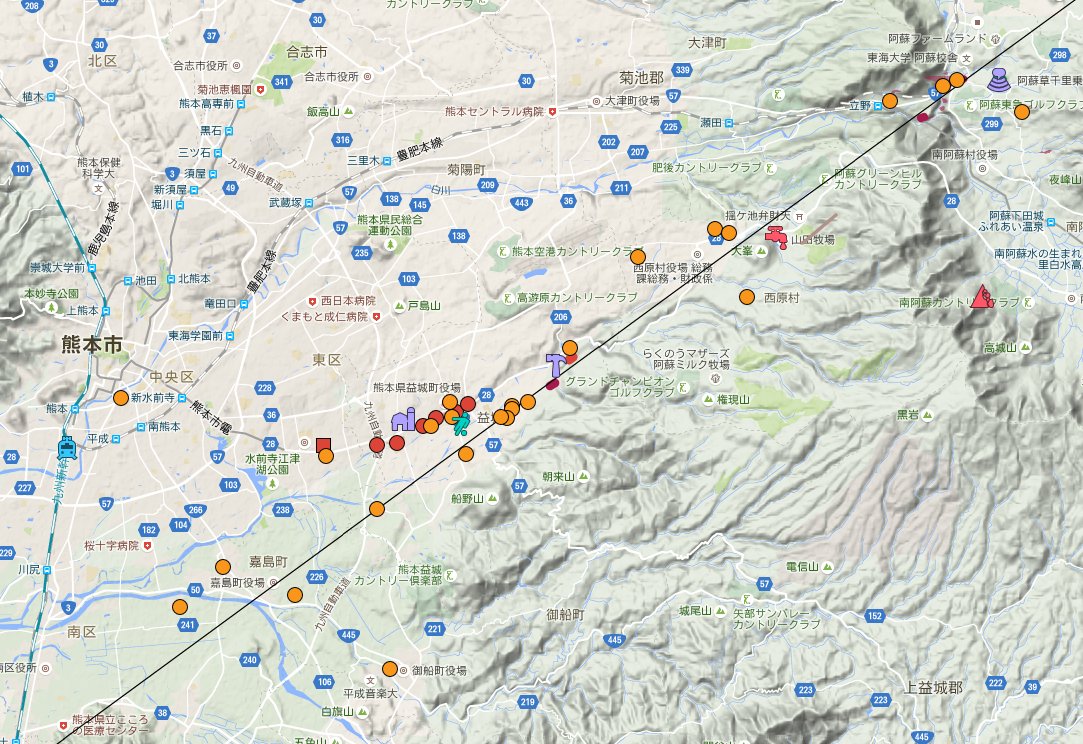

熊本地震による死亡場所。熊本県警4月16日発表を追加しました。 赤が4月14日、橙が4月16日。 pic.twitter.com/Zg8ZDh29DX

拡大

早川由紀夫 @HayakawaYukio

死亡場所は一本の直線上にのる。地下に活断層が通っているからだろう。活断層の危険は、その真上にあたってずれ被害を受けることよりも、むしろその近くでひどい揺れに襲われることが重大だとみるべきだ。活断層がどこを通っているかより、どのあたりにあるかを知ることが地震防災には重要そうだ。

月野うさはかせ Prof.Lièvre @usa_hakase

【報ステ】熊本市内にも新たな活断層か 5.tvasahi.jp/000075602?a=ne…

月野うさはかせ Prof.Lièvre @usa_hakase

分岐断層が被害集中招く?熊本 - Y!ニュース #Yahooニュースアプリ news.yahoo.co.jp/pickup/6202215

早川由紀夫 @HayakawaYukio

被災前後の写真比較がここでできる。 gsi.go.jp/BOUSAI/H27-kum…

早川由紀夫 @HayakawaYukio

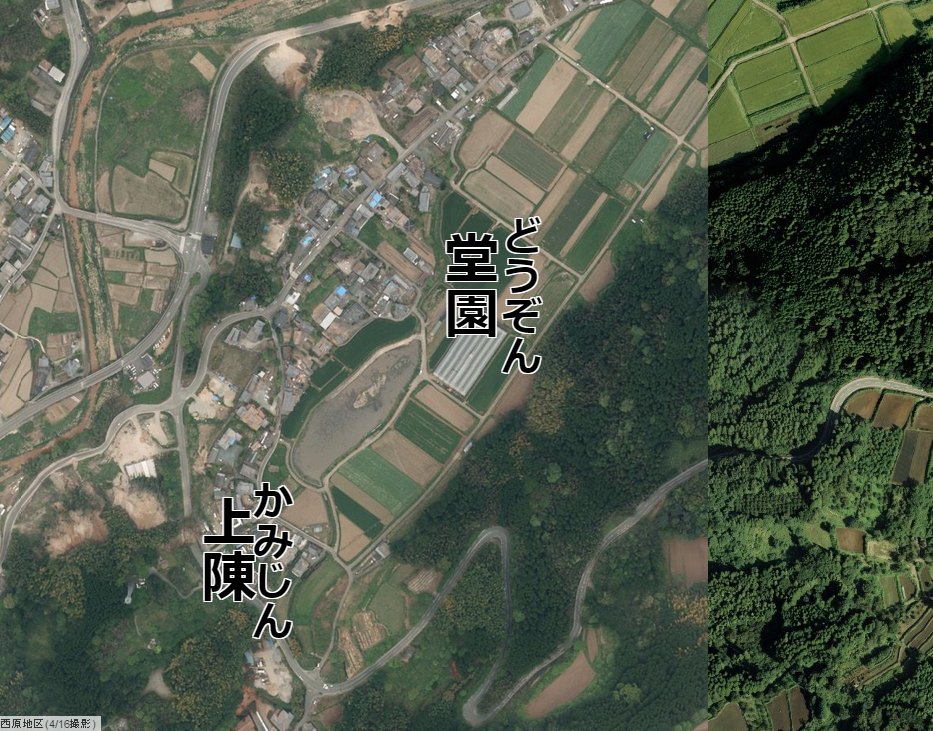

地理院ページで、4月16日撮影の堂園麦畑のずれ写真をみつけた。 pic.twitter.com/WX1bnCgX3h

拡大

早川由紀夫 @HayakawaYukio

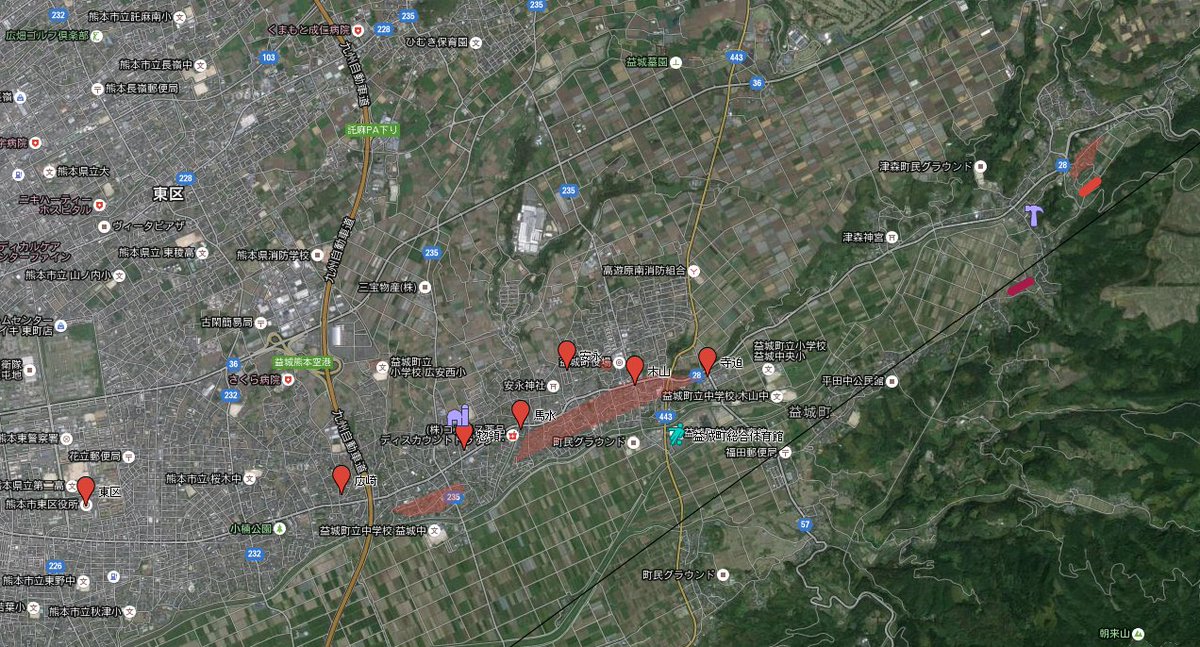

益城町震災の帯。国土地理院4月29日垂直写真判読による迅速図化。赤風船は4月14日21時の地震で死者が報告された地名。地表地震断層も表示した。 pic.twitter.com/CsjEUIn3AS

拡大

DAN杉本 @DANkashmir3d

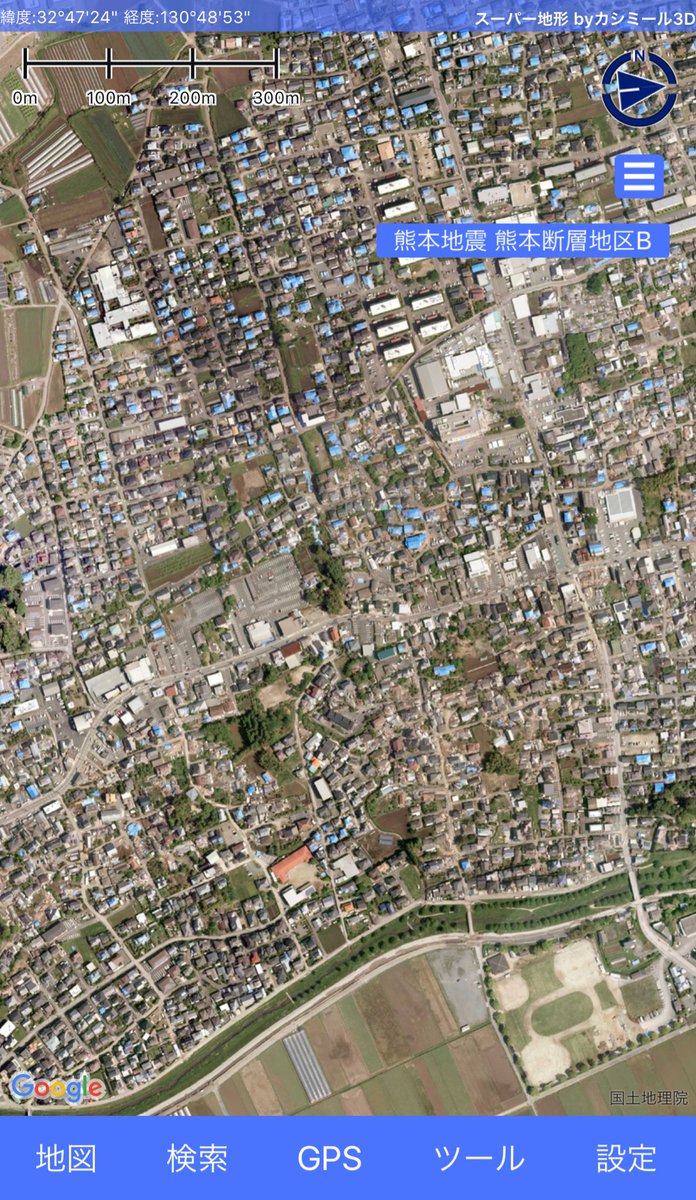

@HayakawaYukio 国土地理院が先ごろ公開した、「熊本断層地区B」では、コントラストが上がって前より分かりやすくなりました。 pic.twitter.com/0VzKqv0fee

拡大

早川由紀夫 @HayakawaYukio

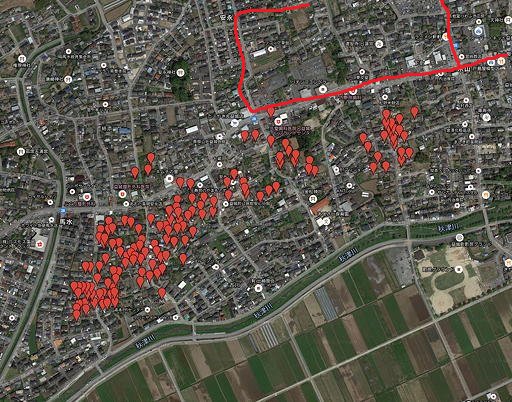

私が同じ日に徒歩で歩いた道を赤線で示した。どこもかしこも倒壊してた。 pic.twitter.com/x4WV2F1TdO

拡大

月野うさはかせ Prof.Lièvre @usa_hakase

被害家屋の特定にはドローン写真がきわめて有効だとわかった。マッピングはしてないが盛土崩壊も見える。

月野うさはかせ Prof.Lièvre @usa_hakase

ちなみにさっきツイートしたように現在のGoogleMap衛星写真は4月15日撮影のものなので、最初のM6.5で倒壊した家屋が若干見えるが、垂直写真なので派手に壊れてないとわからない。

月野うさはかせ Prof.Lièvre @usa_hakase

倒壊家屋の特定はGoogleMapに限る。地理院地図より圧倒的に使い勝手が良い。

月野うさはかせ Prof.Lièvre @usa_hakase

「震災の帯」はこの東側にもしばらく続いてることを歩いて確認したが、ドローン写真は撮ってない。

月野うさはかせ Prof.Lièvre @usa_hakase

井村さん、地震断層情報よろしく。@tigers_1964 twitter.com/usa_hakase/sta…

月野うさはかせ Prof.Lièvre @usa_hakase

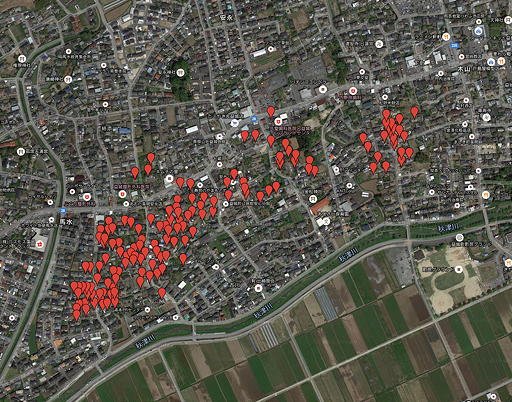

ドローンで撮影した写真（2016年5月14日撮影togetter.com/li/976815）を使って見える範囲の倒壊家屋の分布を描いてみた。「震災の帯」が見える。あとは市街地の中に出た地震断層の位置を入れたい。 pic.twitter.com/Ib8IjPLfvo

2016-05-21 12:58:20

月野うさはかせ Prof.Lièvre @usa_hakase

ドローンで撮影した写真（2016年5月14日撮影togetter.com/li/976815）を使って見える範囲の倒壊家屋の分布を描いてみた。「震災の帯」が見える。あとは市街地の中に出た地震断層の位置を入れたい。 pic.twitter.com/Ib8IjPLfvo

拡大

月野うさはかせ Prof.Lièvre @usa_hakase

地理院地図の写真は拡大率が悪い。GoogleMapみたいに拡大できないので非常に不便だ。

月野うさはかせ Prof.Lièvre @usa_hakase

GoogleMapの衛星写真で益城町中心部をみたら４月１５日のものになってる。地理院の４月１５日画像と駐車場の車の位置と有無だけが異なる。家の被害が同じ。ブルーシートはまだかかっていない。

月野うさはかせ Prof.Lièvre @usa_hakase

４月１６日以降の益城地区の写真はまだ地理院サイトにない。

月野うさはかせ Prof.Lièvre @usa_hakase

ヘリや航空機による真上や高空からの斜め空撮写真だと、屋根が形をとどめている場合の家屋倒壊が判別しにくい。その点ドローンをつかった低空からの斜め写真は倒壊家屋を判別しやすい。

月野うさはかせ Prof.Lièvre @usa_hakase

ブルーシートは比較的被害が少ない家にかけられていることに注意。倒壊家屋にはほとんどかけられていない。

月野うさはかせ Prof.Lièvre @usa_hakase

すこし視線を東側に移しても同じ。 pic.twitter.com/Vi418mWDVO

拡大

月野うさはかせ Prof.Lièvre @usa_hakase

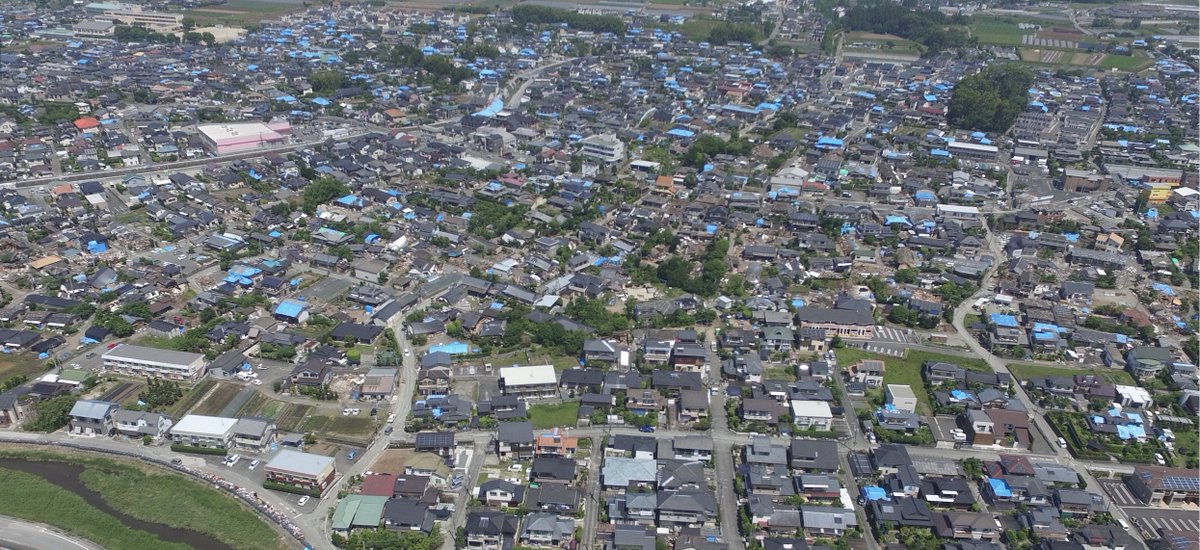

南側上空からドローンで益城町中心部を俯瞰した画像を拡大すると、たしかに東西に伸びる全壊家屋の集中帯があるように見える。これが「震災の帯」と呼ばれているものかな。 pic.twitter.com/5Z6mmCHxTW

拡大

月野うさはかせ Prof.Lièvre @usa_hakase

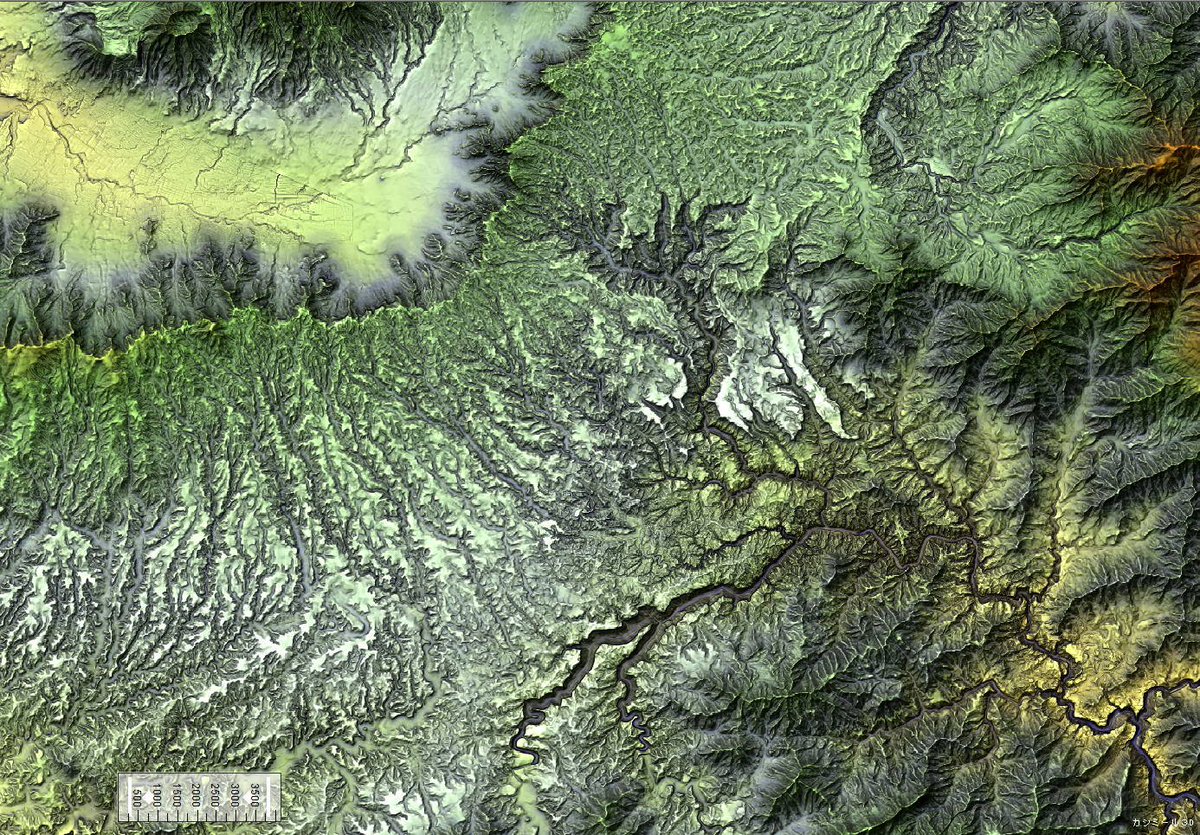

高千穂峡（右下端）と阿蘇カルデラの関係 pic.twitter.com/OiSQnsPOE9

拡大

月野うさはかせ Prof.Lièvre @usa_hakase

高千穂峡と二上山（左下端）の関係 pic.twitter.com/wzXicfBV58

拡大

月野うさはかせ Prof.Lièvre @usa_hakase

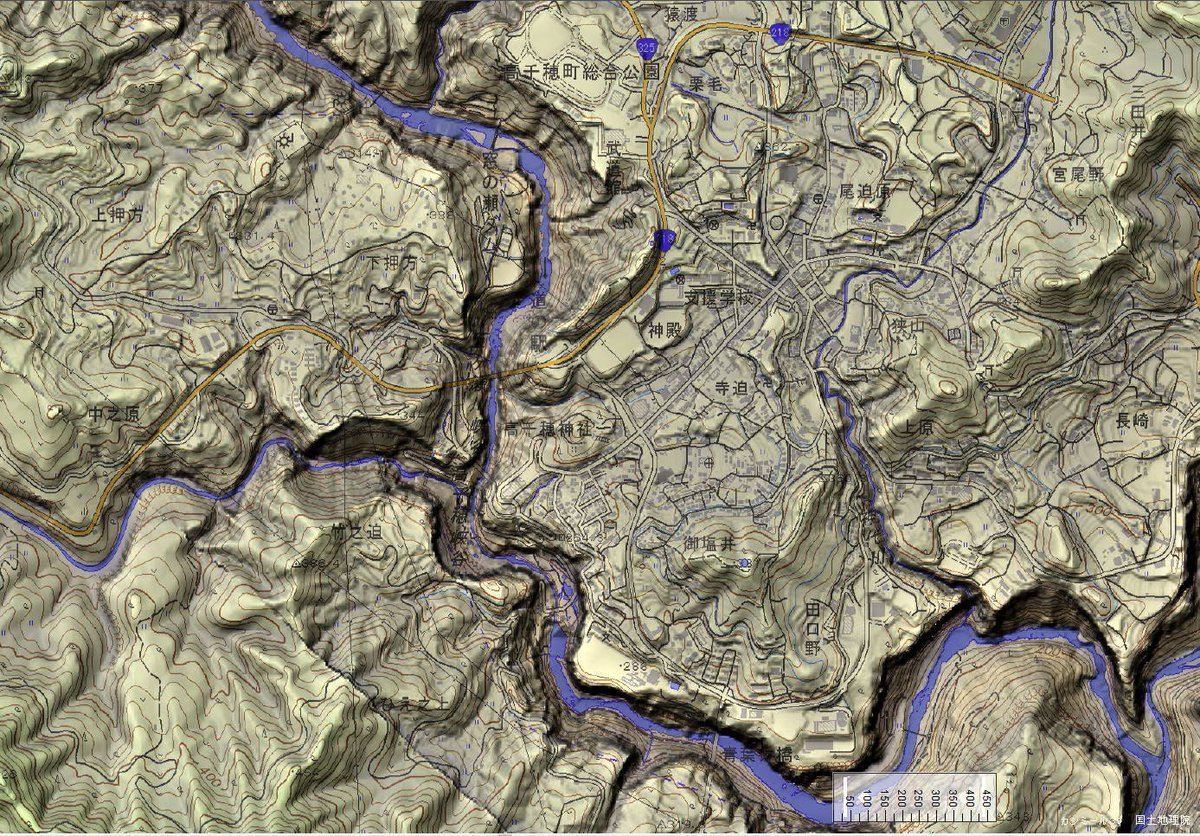

高千穂峡。カシミール３Dスーパー地形 pic.twitter.com/Ot8zJajksf

拡大
