2013年1月10日

Illustratorの3D効果でチョコレートを描こう

3D効果のおさらいがてらチョコレートを描きました。最終的に拡張して編集をしていますが、3Dの機能はイラストを描く時に補助的に使うととても便利です。
81
hamko @hamko1114

というわけで3Dのおさらいしました(・ω・)個人的にムキー!となったのは半球の回転体に上手いことマッピングがかけられない点。あの割り方はない。(笑)

2013-01-10 21:12:18
hamko @hamko1114

今から連投しても良かですかね(・ω・;)ドキドキ 工程をいくつかキャプチャとったので晒します。

2013-01-10 21:12:59
hamko @hamko1114

【イラレ3Dでチョコレート-1】最初に画面構成。ただの白いモデルで構成します。この時点で使ってるのは3Dのかかったオブジェクトのみ。こいつらをテクスチャマッピングしたり分割したりしながら、自分の好きな絵にしていきます。 http://t.co/y89wtQQR

2013-01-10 21:15:39
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-2】あとこれ一応ワイヤ。こざっぱり。どれもあんまり複雑な形状ではないのがわかると思います。 http://t.co/Q8Hd8Kcw

2013-01-10 21:17:10
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-3】背景の波紋とリボン。波紋はただの回転体。リボンは押し出し+テクスチャマッピング→分割して面を整理しています。分割後はグラデーションかけたりしてニュアンスを出していきます。 http://t.co/qB6kuy6B

2013-01-10 21:21:13
拡大
hamko @hamko1114

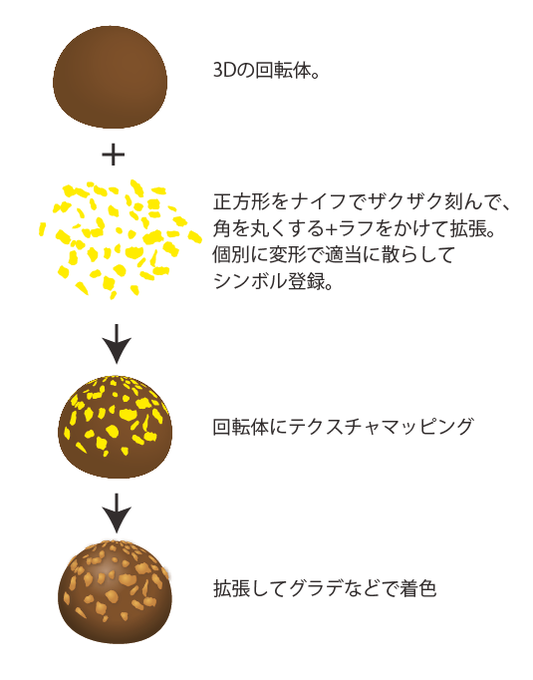

【イラレ3Dでチョコレート-4】トリュフっぽいやつ。ナッツみたいなの一個ずつ描くのめんどくさかったのでこの方法でサクッと(・ω・) 個別に変形+ランダムはこういう時とっても便利。 http://t.co/w5T4clSr

2013-01-10 21:22:29
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-5】チョコプレッツェル。形状を押し出してカスタムベベルで丸っこくしました。拡張後に全体にラフをかけてボコボコ感を演出。ハイライトやチョコソースにはぼかしのかかった可変線幅を使っています。 http://t.co/LTVtf6fy

2013-01-10 21:24:20
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-6】ハートチョコ。押し出ししたものにちょっとパターンで柄つけただけですね。パターンオブジェクトにも3Dが有効なのは結構びっくりしました。使いようによってはすごく便利かもしれない。 http://t.co/3jTGzmqM

2013-01-10 21:26:14
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-1】板チョコの説明は割愛。ただの四角形状の押し出しだし…(´・ω・`)あ、でもラベル部分はマッピングでなくエンベロープとか使ってみました。単純な形状ならエンベロープも便利ですね。 http://t.co/4ilhEVDX

2013-01-10 21:28:16
拡大
hamko @hamko1114

あ、さっきの番号間違えたてへぺろ。1でなく7ね。ウフ

2013-01-10 21:29:40
hamko @hamko1114

【イラレ3Dでチョコレート-8】そんで今回一番のむかつきポイントはココだ!ヽ(`Д´)ノ 魔女っ子コンパクトみたいな入れ物。マッピングで楽して描こうと思ったら割り当てがいいかげん過ぎてダメだったので結局手描き…(´Д⊂グスン http://t.co/uxAqpIXC

2013-01-10 21:31:47
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-9】最初の魂胆はこうでした。半球っぽい回転体にマッピングしようと思ってシンボル登録までは良かったんですけど。 http://t.co/5nfjHQqz

2013-01-10 21:34:35
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-10】早速貼ろうとしたらこんなんなりやがった!w この面の割り方はない…orz 通常3DCGソフトだと面の割方を選んだり、手動で組んだり出来るはずなんですけど、まあこれイラレだしってことで。 http://t.co/50z6SlcP

2013-01-10 21:37:37
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-11】回転体やめてベベル使ってみたりしたけど結局結果が芳しくないので手描きしたのでありました。地味に一個ずつエンベロープとか使ってパーツを歪めたりして配置。つやつやは描くの楽しかったv

2013-01-10 21:39:02
hamko @hamko1114

【イラレ3Dでチョコレート-12】で、最後はキラキラをデコる工程。これはアピアランスで作れるキラキラね。たぶんDTPでも便利よ(・ω・) http://t.co/CUYBCqCm

2013-01-10 21:40:44
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-13】さいご。キラキラの光彩なしのやつをブラシに登録してぶわーっとばらまく。アピアランスで線を重ねて不透明度変えたりして、楽に派手にしてみました(*´ェ`*) http://t.co/sukqpfsT

2013-01-10 21:42:42
拡大
hamko @hamko1114

【イラレ3Dでチョコレート-14】そんなこんなで完成〜。スクショ撮ったりする作業がなければ正味3〜4時間でしょうか。楽しかったです! http://t.co/aZJuC3Rv

2013-01-10 21:43:47
拡大
