プレイステーション公式 @PlayStation_jp

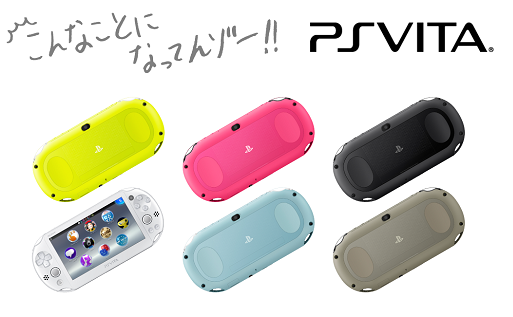

君はどの色がいい? さらに薄く・軽くなった新型PS Vita、6種類がいよいよ本日より発売開始! http://t.co/lfWG01V3E4 http://t.co/0gqY2IHkcs
拡大
Kouchan @kouchan66
取り敢えず届いたけど、仕事でまだ何も出来ない(^^;) http://t.co/UlKrTU0cBF
拡大
Kouchan @kouchan66
Vita2000の分解レポートします。まだ途中ですが・・・(^^ゞ
Kouchan @kouchan66
取り敢えず、初期不良の確認の為、簡単にセットアップしました。 http://t.co/1bwSlgKWHo
拡大
Kouchan @kouchan66
続いて「セーフティーガイド」P.17-P.18にある「廃棄するときは」を参考に背面カバーを開けます。 http://t.co/V1rVUCvPUt
拡大
Kouchan @kouchan66
固定されているビスは7本です。全て同じビスが使われています。間違わなくて良いね。 これもコストダウンによる共通化でしょうかw http://t.co/2pNWWuRXGY
拡大
Kouchan @kouchan66
背面パネルを開けるときは旧型と同じくトリガーボタンの隙間を狙って開けます。割と硬いですが慎重に開けて下さい。勢い良く開けると背面タッチパネルのケーブルが切れる恐れがあります。 http://t.co/tvpAOuwoZv
拡大
Kouchan @kouchan66
本体下側のイヤホンジャックの隣に背面タッチパネルのフレキケーブルがあります。旧型はコネクタでしたが、新型はノッチ式の安価な方式に変わっています。個人的にはこのノッチ式は破損し易いので嫌いです(笑) これもコストダウン対象なのかw http://t.co/C1YsbXTNfp
拡大
Kouchan @kouchan66
これが背面パネルの内部です。旧型はバッテリーが背面パネルにありましたが、薄型化によりフロントパネル側に移設されました。3G版が無いのはこの薄型化によりモジュールを配置出来なかったから諦めたように感じます(笑) 良く言えば割り切ったw http://t.co/8cxqxGXWyP
拡大
Kouchan @kouchan66
先に背面パネルを分解する事にしました。スピーカは細いドライバー等でこじれば簡単に外れます。スピーカの裏面には接着剤とまでいかない粘着剤のようなテープのとうな物が付いていました。端子が内側になるので間違わないようにw http://t.co/XBfHVk5dw8
拡大
Kouchan @kouchan66
背面タッチ部の裏側にサービスホール(4箇所)があるので、「先のとがってない物」等で裏側から押せば背面パネルは簡単に剥がせます。DSのタッチペンとかいいかもw http://t.co/NywwuiGbju
拡大
Kouchan @kouchan66
この型番が記載された銘板もサービスホールがあるので同じように簡単に剥がせます。 http://t.co/Ddt1u9e9iQ
拡大
Kouchan @kouchan66
タッチセンサーパネルも両面テープで貼り付けてあるだけです。剥がすのに少しコツがいりますが、少しシェルを反らしてタッチセンサーとの隙間を作るようにすれば引っ掛かりが出来て剥がしやすくなります。 http://t.co/DHjrIvNGdK
拡大
Kouchan @kouchan66
剥がしたタッチセンサーパネルです。全面に両面テープが貼り付けてあります。でも、それほど強力ではありません。メーカーでの部品交換時の作業性アップの為でしょうかw シェル側には位置決め用の突起があるので貼り付け時は容易に出来ます。 http://t.co/gSJT4DDCm4
拡大
Kouchan @kouchan66
現在、悩んでるのがこの背面カメラのレンズカバーです。サービスホールも無くどうやって剥がそうか悩んでます(^^ゞ 当然、裏から押せば剥がせますが、キズが付けば問題になるので押す工具も考えないといけません。なので少し保留にします。 http://t.co/g5reio2zVW
拡大
Kouchan @kouchan66
という事で、取り敢えず背面パネルの分解はここまでにします。次はメインのフェイスプレートの分解に入ります。 http://t.co/qOqgTByahK
拡大
Kouchan @kouchan66
因みに買ったばかりのVitaを分解してるのを見て嫁さんは唖然としてました(笑) そして一言・・・「アホちゃう?」www
Kouchan @kouchan66
戻せる自信が無ければ分解なんかせーへんよw
Kouchan @kouchan66
Vita2000分解の続き・・・フロントパネル編 http://t.co/yxFqLy5OqU
拡大
Kouchan @kouchan66
とある問題にぶち当たってまた途中です(^^ゞ
Kouchan @kouchan66
さて、レポートの続きを・・・
Kouchan @kouchan66
まず、バッテリーを外します。PSPgoからはこのコネクタタイプが主流ですねw 上に引っ張れば外れます。 http://t.co/5Q3fgAMShQ
拡大
Kouchan @kouchan66
新型のバッテリーは旧型との互換性はありません。フロントパネルへの配置上、形状変更は必須だったのでしょう。 http://t.co/mSbAEOKlgg
拡大
Kouchan @kouchan66
バッテリーを外したところですが、この状態で液晶が見えないのは・・・嫌な予感です(笑) http://t.co/qPUtTHNelV
拡大
