メモ:2011年3月23日 3号機原子炉建屋4階の火災

★再循環ポンプ可変周波数電源装置(PLR MGセット)の火災について
12
EX-SKF @EXSKF

福島3号機のオペフロ、最新のビデオや(合成)写真を見ても、コンクリが原型をとどめないほどぼろぼろになって崩れているのは、原子炉や使用済み燃料プールのある付近ではなく、北西のコーナー。あそこ(または4階の同じ場所)には何があったのだろう。photo.tepco.co.jp/date/2014/2014…

2014-02-18 16:58:44
Junichi YANANOSE @pluredro

@EXSKF 4階の同じ場所は、PLR M-Gセット(再循環ポンプ用可変周波数電源装置)です。4階床面積に占める割合は大きく、コーナーと言うよりは、原子炉西~北西側の大半という感じですが。

2014-02-18 20:54:21
コアジサシ @mtx8mg

電動発電機 - Wikipedia ow.ly/A9wwr 電動発電機(MG、Motor Generator)という言葉は、下記に示す2つの異なる機械を指す意味で使われる。 #MGセット

2014-08-10 08:37:54
コアジサシ @mtx8mg

続) ・電動機と発電機とを直結したもの(電動の発電機) ・電動機と発電機とが可逆なもの(電動機にも発電機にもなるもの) #MGセット

2014-08-10 08:38:57
コアジサシ @mtx8mg

平成23年3月(23日?)に3号機オペフロ下のMGセットで火災があったことはあまり知られてないのかも。 #MGセット

2014-08-10 08:45:51
コアジサシ @mtx8mg

3号機から黒煙 放水中止で作業員は一時退避 ― スポニチ Sponichi Annex 2011年3月24日 06:00 ow.ly/A9x4v #MGセット #3号機使用済み燃料プール

2014-08-10 08:49:44
コアジサシ @mtx8mg

続)◇スポニチ 東日本大震災で事故が相次いだ福島第1原発事故で23日夕、3号機の原子炉建屋から黒煙が上がっているのが確認された。東京電力は作業員らを一時退避させ、中央制御室の機能回復や原子炉の冷却に向けた作業に遅れが生じた。

2014-08-10 08:50:57
コアジサシ @mtx8mg

続)◇スポニチ 東電によると、23日午後4時20分ごろ、3号機の原子炉建屋から黒煙が上がっているのが確認され、1~4号機の作業員ら計11人を退避させた。炎が出ているのは確認されず、黒煙は白みがかったものに変わりながら収まった。

2014-08-10 08:51:59
コアジサシ @mtx8mg

続)◇スポニチ 横浜市消防局などによる3号機への放水は中止。約1キロ離れた原発正門付近の放射線量に変化はなかったという。

2014-08-10 08:52:21
コアジサシ @mtx8mg

★政府・東京電力統合対策室(全体会議) 平成23年3月分議事概要 nsr.go.jp/archive/nisa/g…

2014-08-10 08:55:44
コアジサシ @mtx8mg

★【全体会議】 平成23年3月20日(日)7:42~ goo.gl/9XUUNw (東電 吉田所長)4号機の注水中に、3号機白煙の勢いが昨日より多くなっていることを当社現場作業員が確認している。燃料が十分水没しているかどうか不明。

2014-08-10 08:58:13
コアジサシ @mtx8mg

【全体会議】平成23年3月21日(月) 22:35~ goo.gl/pCcTcG 2号機白煙 ・3つの穴から蒸気が出ている。1,3号機のブローアウトパネルから出ているのと同じ蒸気。

2014-08-10 09:00:43
コアジサシ @mtx8mg

続)線量値から、安全性は確保されているものと考えられる。従って、水素爆発のリスクは低下したと考えている。

2014-08-10 09:00:56
コアジサシ @mtx8mg

★【全体会議】平成23年3月22日(火) 9:00~ goo.gl/4JMxGU (1F) ・3号機黒煙:普通の蒸気に戻った。 ・2号機白煙:確認されない程度になった。

2014-08-10 09:02:43
コアジサシ @mtx8mg

この普通の蒸気に戻った3号機黒煙がいつから出てたのか不明.。oO

2014-08-10 09:04:08
コアジサシ @mtx8mg

★【全体会議】平成23年3月23日(水)21:30~ goo.gl/o53Aoe 3号機 大きなパラメータ変化なし。D/W 内の計器がうまく指示していないが、1,2カ所稼働している箇所があるので、そこで監視する。

2014-08-10 09:05:33
コアジサシ @mtx8mg

続)(3月23日)16:20 黒煙噴出。現在もまだ出ている。D/W内圧力100kPa程度で読めていたのが、黒煙噴出後にダウンスケールした。他の稼働している計器で読むようにする。

2014-08-10 09:06:49
コアジサシ @mtx8mg

★★★【全体会議】平成23年3月24日(木) 9:00~ goo.gl/6zP78e ● 3号機の黒煙について ・昨夜23:00過ぎ、目視及びサーモグラフィー測定により、燃焼は収まったものと判断した。 #MGセット

2014-08-10 09:09:54
コアジサシ @mtx8mg

続)★★★・黒煙の原因と考えられているオペフロ下のMGセットから隣接しているSFPの壁まで2m程度。 #MGセット #使用済み燃料プール

2014-08-10 09:11:13
コアジサシ @mtx8mg

続)黒煙発生時の熱によって壁の強度の劣化が懸念されるため検討を行った。SFP壁は厚さが185cm、RC造で、鉄筋は壁表面にもっとも近いもので8cmの深さにある。 #MGセット #使用済み燃料プール #火災

2014-08-10 09:14:27
コアジサシ @mtx8mg

続)鉄筋は300-400℃で影響を受け始めるが、学会の耐火試験データに基づき評価したところ、350℃に達するのは4時間程度の時間が必要であり、壁の強度に大きな影響はないものと評価した。 #MGセット #使用済み燃料プール #火災

2014-08-10 09:15:19
コアジサシ @mtx8mg

■16時20分:黒煙噴出 ■21時30分:まだ黒煙が出ている状態■23時過ぎ:燃焼は収まったものと判断  かなり長時間燃えてるけど使用済み燃料プール壁には影響なしと.。oO

2014-08-10 10:32:01
コアジサシ @mtx8mg

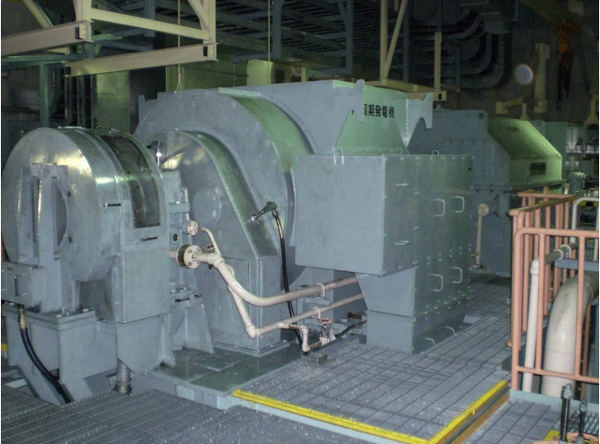

【原子炉再循環ポンプ可変周波数電源装置(PLR MGセット)】 原子炉再循環ポンプに電源を供給し,ポンプ速度の調整を行う装置 goo.gl/rYsrq2 #MGセット #PLR pic.twitter.com/mkpN1SNo8r

2014-08-10 12:43:11
