ペーパークラフト【都くん・京ちゃんセット】製作日記

これは2016/7/30に京都国際会館で開催された地下鉄の日同時開催即売会「ちかつくっ」で出店販売した初ペーパークラフト製作日記です。 完成品の裏には(ツイートしてない部分も含めて)これだけ紆余曲折が隠れているんです。
2

都くん・京ちゃんはいろんなパターンがあるので、どれを作るか?よりも「どうすれば魅力的な立体として成立するか?」を重視してスケッチします(梅小路公園の銅像も調査しに行きました)。

※ちなみにgr@phicさんに登録・入稿したのは例の流出事件の後です。

hide_kyoto series X|S @cafe_de_nikukyu

まずは着g・・・実物の形状把握から。イラストのようにパースを付けないのは「全体がどうなっているのか?」を頭の中で整理するためです。 pic.twitter.com/O54FXcv2Cl

2016-03-19 22:01:46
拡大
拡大
hide_kyoto series X|S @cafe_de_nikukyu

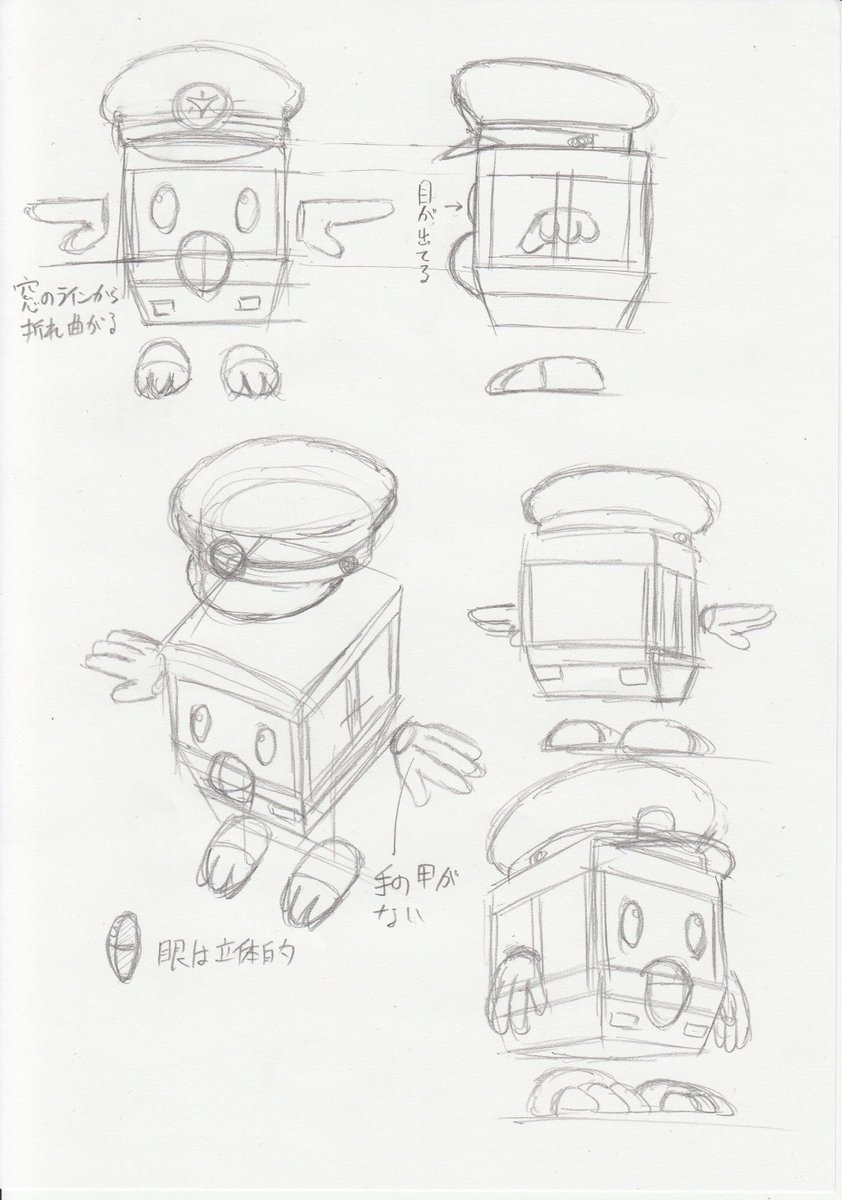

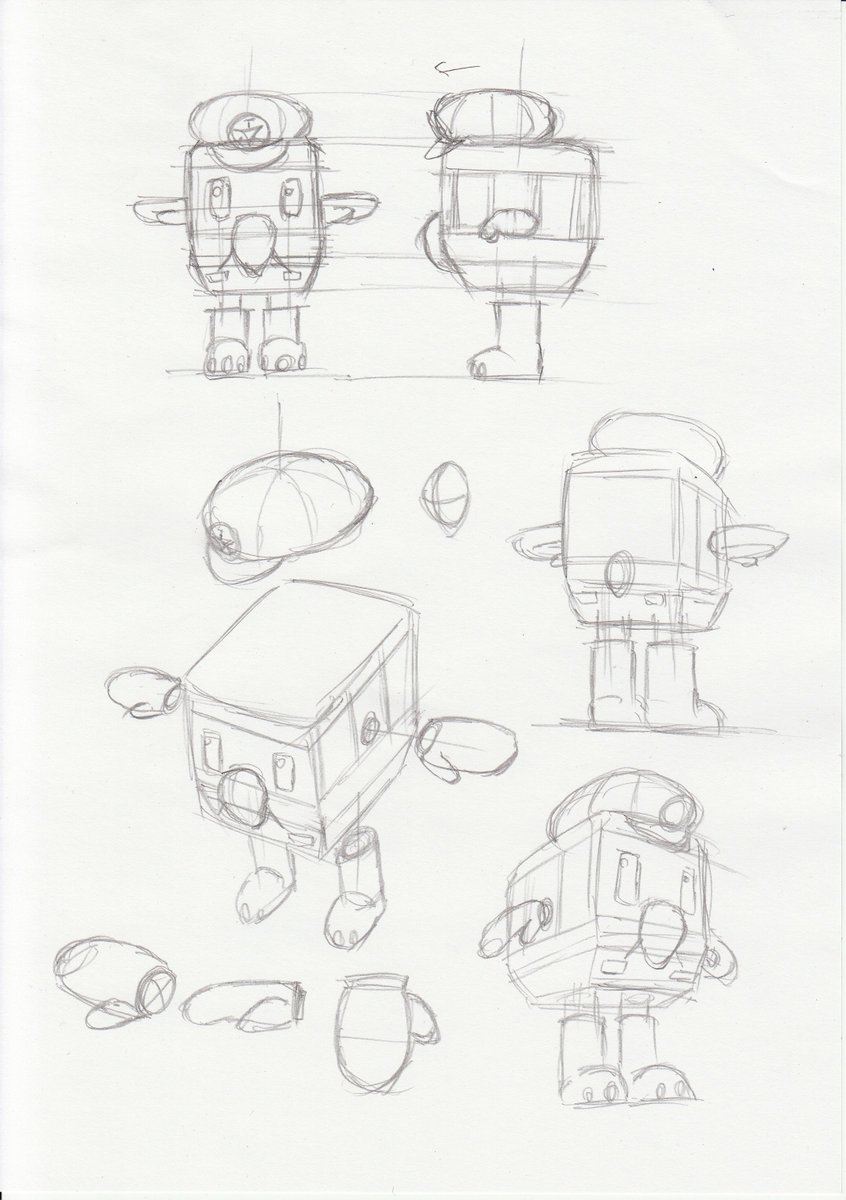

@cafe_de_nikukyu 引き続きアニメバージョン形状把握。実物と違って、下部の角度の付くポイントが黒枠のところからに変更されてる(作画の関係上?)。あと手の甲がないのに気が付いた。 #ミヤコくん pic.twitter.com/PLTltHsrk3

2016-03-21 00:56:45
拡大
hide_kyoto series X|S @cafe_de_nikukyu

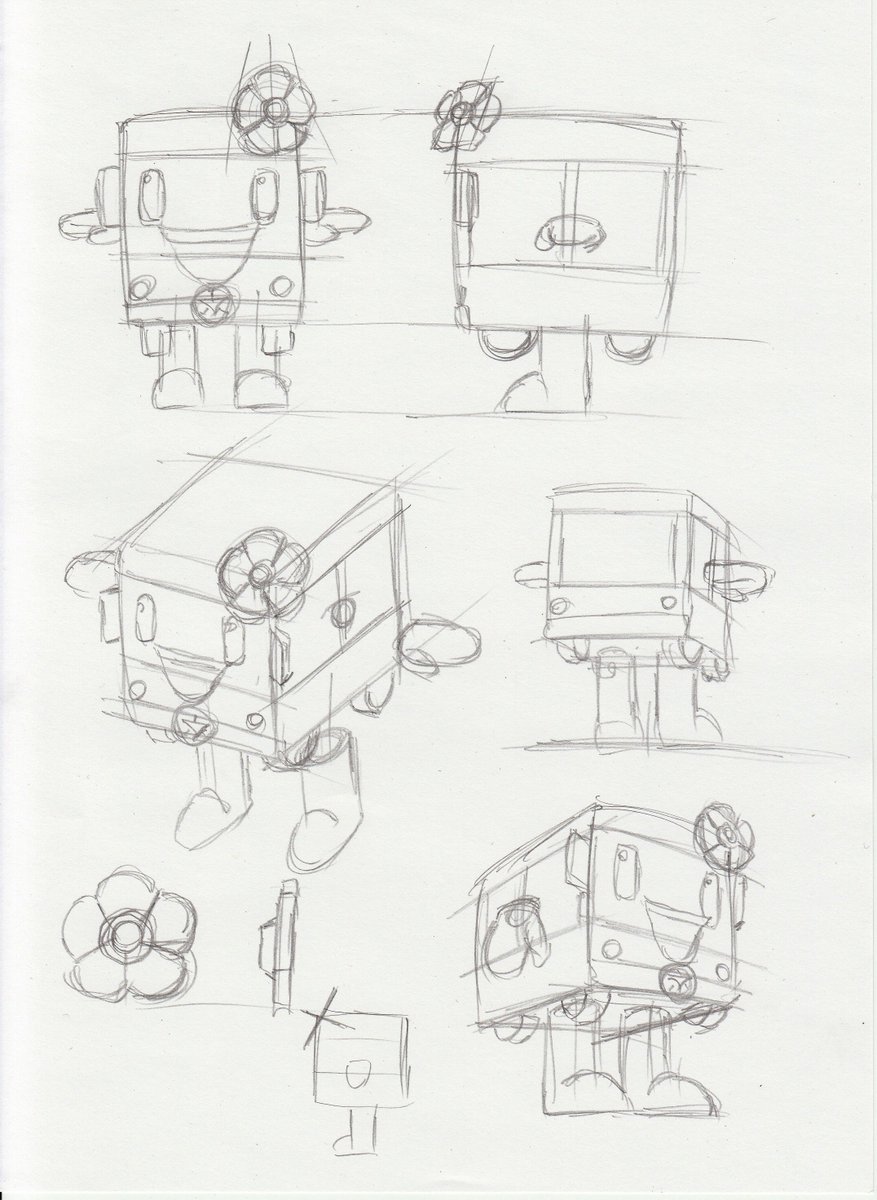

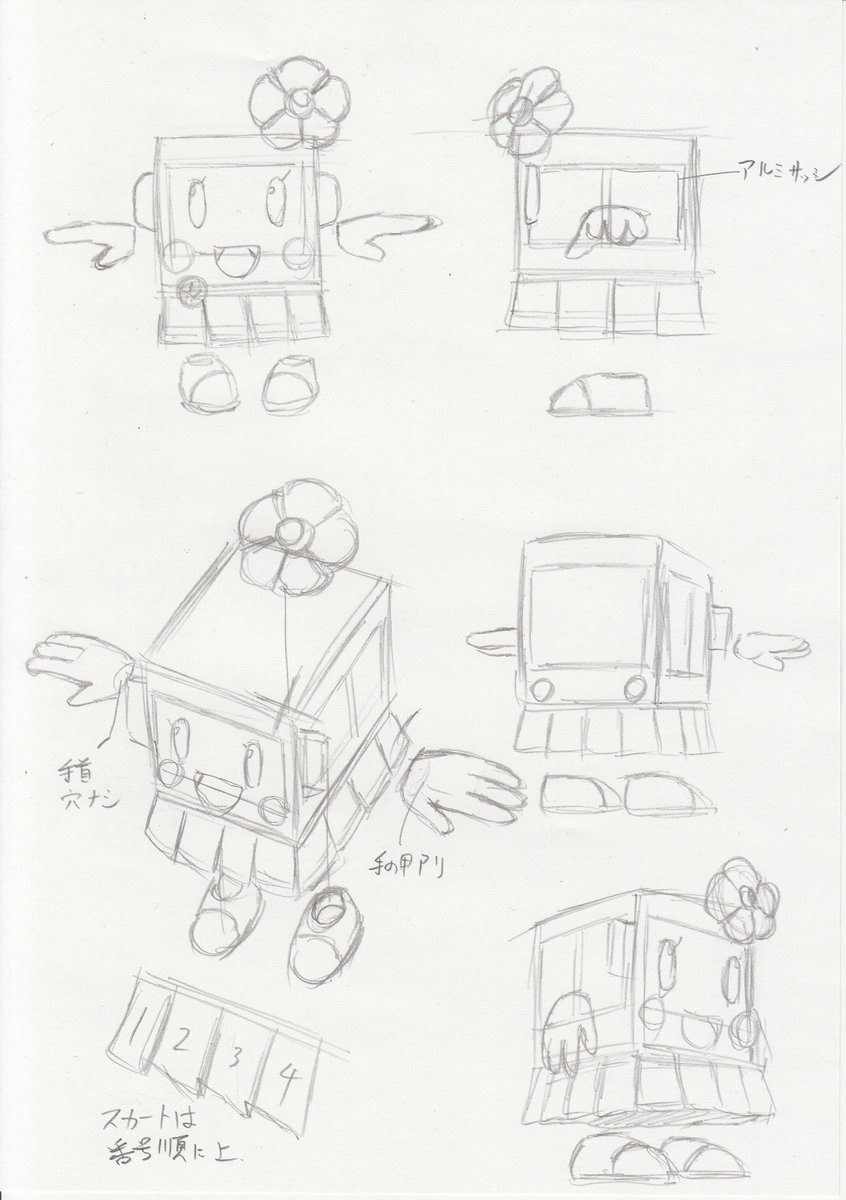

@cafe_de_nikukyu アニメ版京ちゃん。スカートが左から順に上なのは分かったけど、四隅の繋がりが分からず。ミヤコくんと違って手の甲がある。露出度が少ないので詳細が分からない。 #京ちゃん pic.twitter.com/w7Dx8SiAxw

2016-03-21 01:02:14
拡大
hide_kyoto series X|S @cafe_de_nikukyu

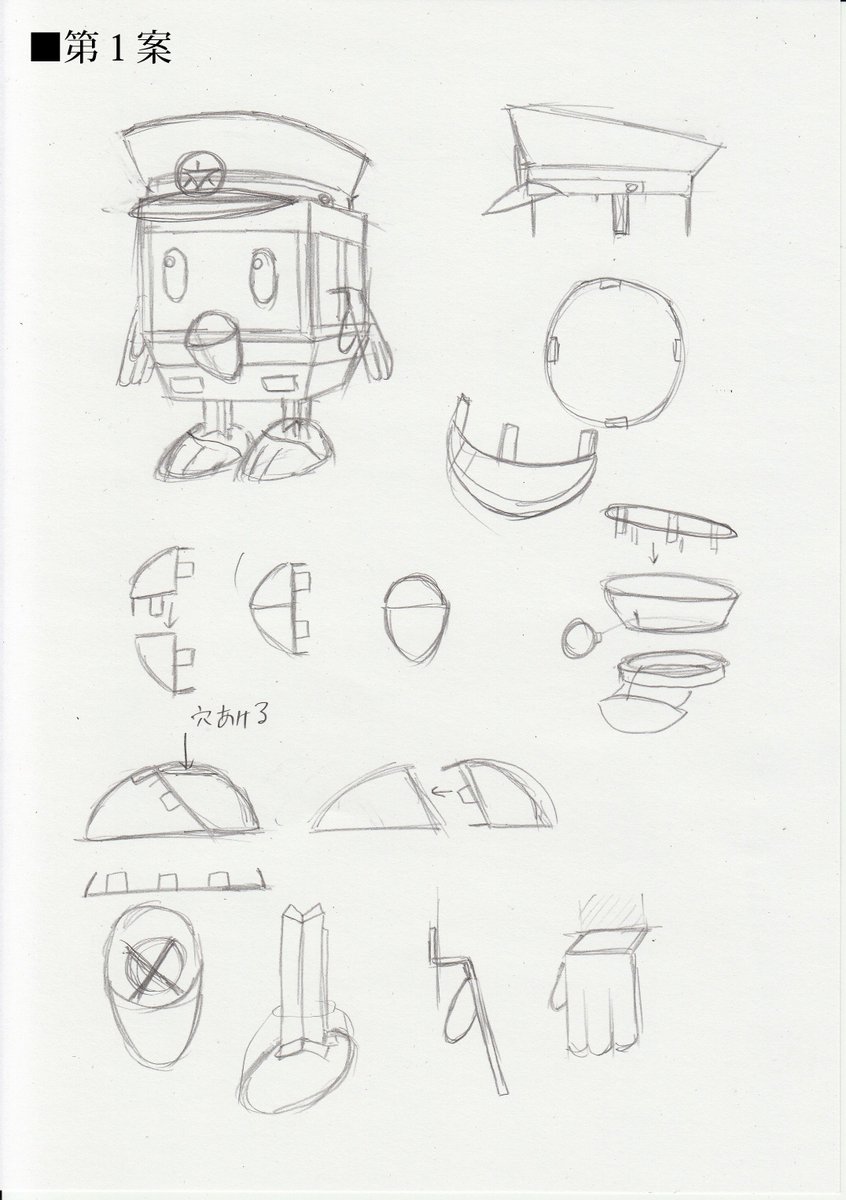

@cafe_de_nikukyu ミヤコくん第一案。現物とアニメ版の折衷案のような形状。出来るだけ組みやすくしたいのでパーツ分けはこんな感じかな?まだ設計に甘いところがあるけど、たたき台にしては充分。 #ミヤコくん pic.twitter.com/JeIEL7TSLl

2016-03-22 19:03:22
拡大
hide_kyoto series X|S @cafe_de_nikukyu

@cafe_de_nikukyu 第一案のままだと細かい作業が苦痛かもしれない。大まかな作業でも綺麗に仕上がるようにすべきだな。京ちゃんで再検証するか。

2016-03-22 19:13:04
hide_kyoto series X|S @cafe_de_nikukyu

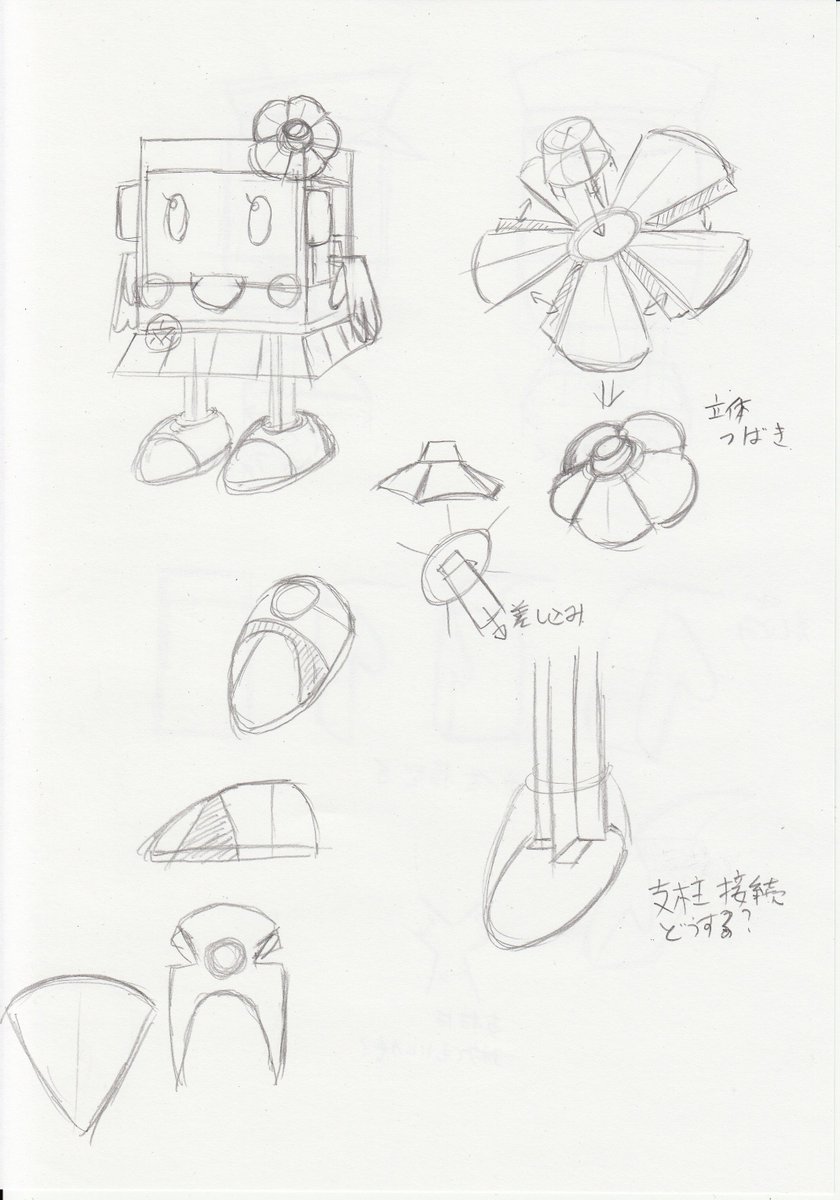

@cafe_de_nikukyu ミヤコくんの修正案も含む京ちゃん第一案。靴とそれを繋ぐ支柱をどうしてくれようか・・・。 #京ちゃん pic.twitter.com/i3JaFbEjlq

2016-03-22 23:32:56
拡大
hide_kyoto series X|S @cafe_de_nikukyu

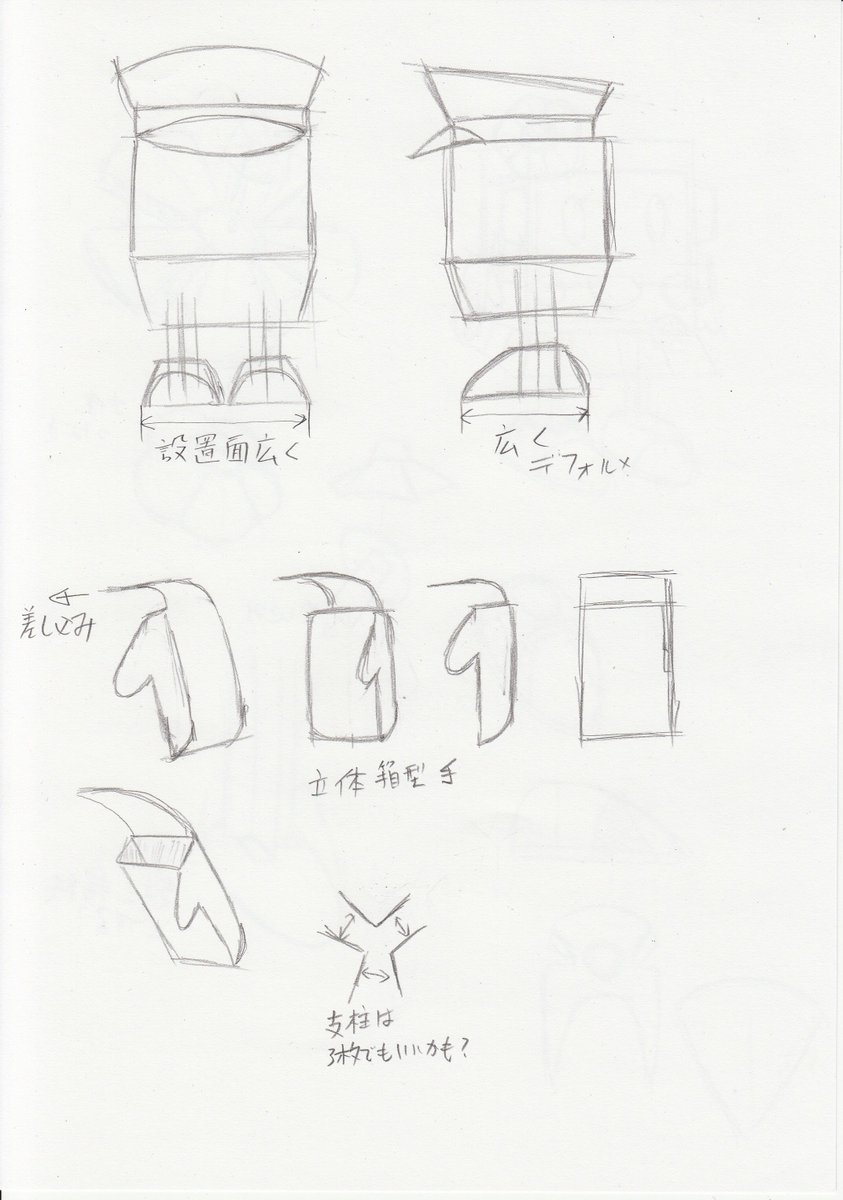

@cafe_de_nikukyu 構造再検討。安定感優先のため全体の更なるデフォルメが必要な予感。手がペラいのはしょぼく感じるので、キャラメル箱立体案も考えてみる。ホント靴の構造どうしようかな・・・? pic.twitter.com/Ip50ZSXl2e

2016-03-22 23:37:05
拡大

大体のイメージは掴めたので、実際に立体に起こしていきます。
最初はねん○ろいどっぽいのを作ろうとしてました。

hide_kyoto series X|S @cafe_de_nikukyu

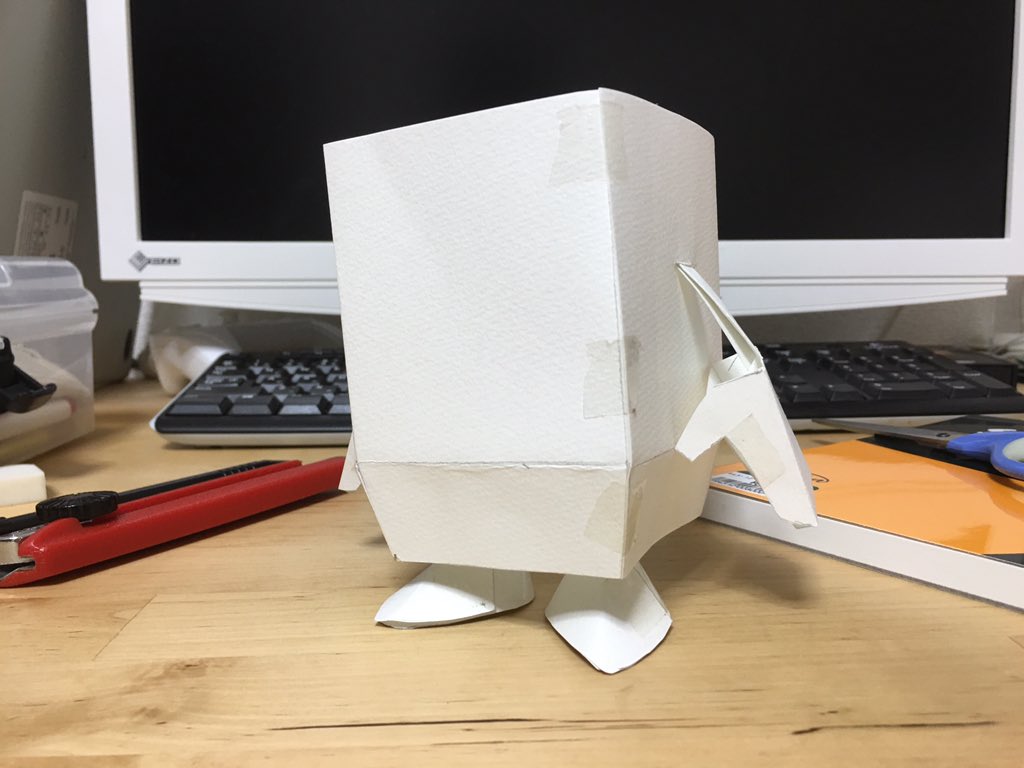

@cafe_de_nikukyu テストショット第一弾。当面はこの「トウフくん」で組み立て辛い箇所や強度不足の洗い出しをする。いやー久し振りの立体工作楽しいね〜。 #ミヤコくん pic.twitter.com/NvN1d1GfYo

2016-03-27 23:48:36
拡大
hide_kyoto series X|S @cafe_de_nikukyu

@cafe_de_nikukyu 内部フレーム構造追加。こうすると手足が動くんだけど、側面強度が落ちるし各パーツが組み辛いんだよねー。でも内部フレームって考え方自体は悪くなさそうかな? #ミヤコくん pic.twitter.com/74lKv0IkSb

2016-03-28 19:03:49
拡大
hide_kyoto series X|S @cafe_de_nikukyu

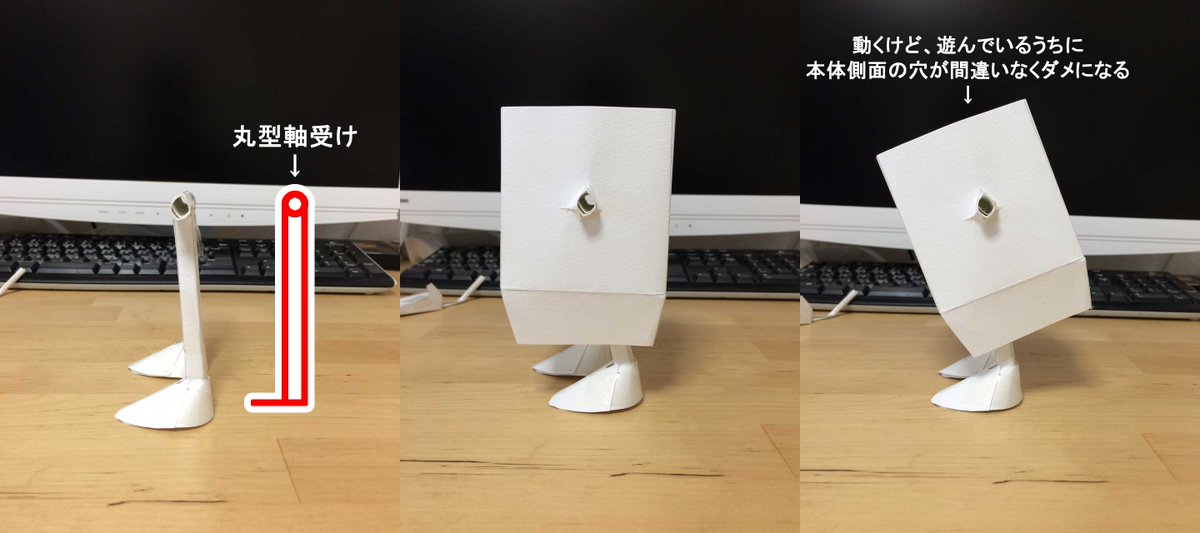

@cafe_de_nikukyu 内部フレームの構造を変更。丸軸はすぐヘタるので没。 pic.twitter.com/m3xlncKQrM

2016-03-30 16:55:28
拡大
hide_kyoto series X|S @cafe_de_nikukyu

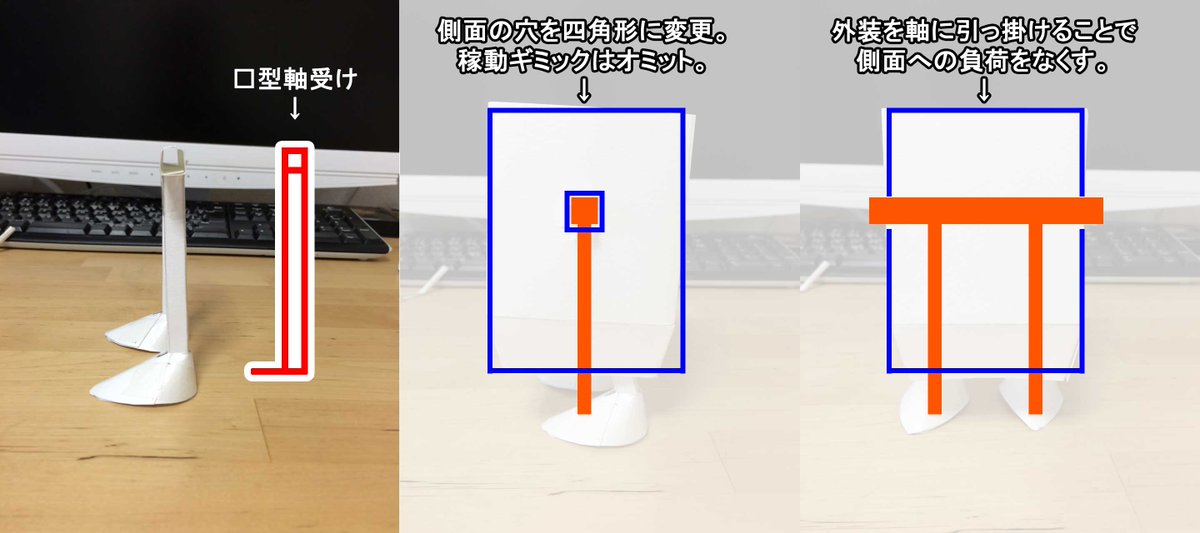

@cafe_de_nikukyu 軸受けを四角に変更、外部装甲を軸に引っ掛けることで側面にかかる負荷を解消。稼動ギミックはオミット。あんまり盛りすぎると脆弱なモデルになっちゃうからね。 #ミヤコくん pic.twitter.com/TnLY72OFLd

2016-03-30 17:00:04
拡大
hide_kyoto series X|S @cafe_de_nikukyu

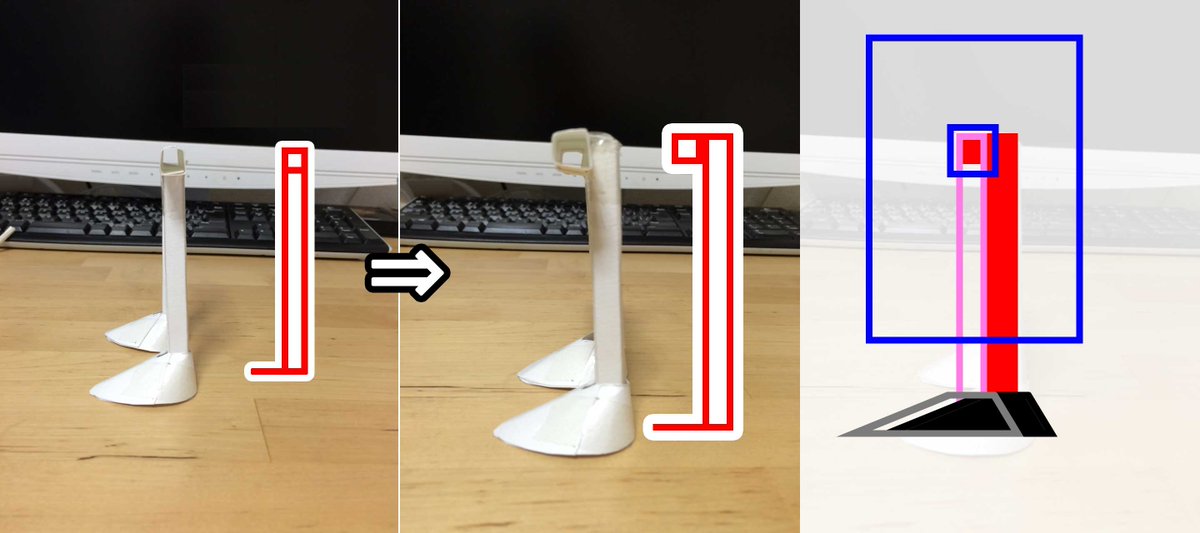

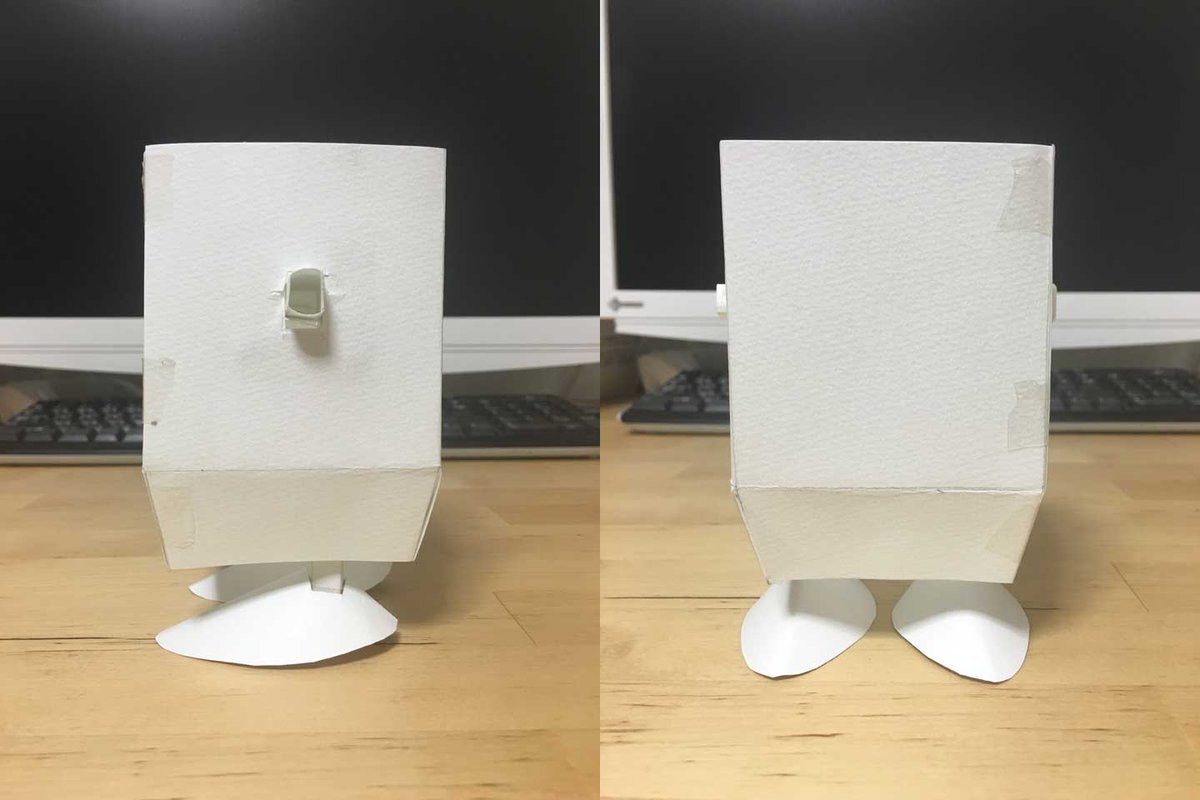

@cafe_de_nikukyu 脚の軸を中心から後方に変更。飛び出し気味だった足も後方に移動できて、かつ設置面と本体とのバランスも取れるようになった。次は足本体の作りを考える。 pic.twitter.com/3jivDbqRYY

2016-04-05 19:22:37
拡大
hide_kyoto series X|S @cafe_de_nikukyu

@cafe_de_nikukyu 足パーツを新調したけどちょっと大きかった。でも脚軸をずらしたことで自立したときの安定感がグッと増した!そろそろ全体のプロポーション調整と帽子の製作に入ろうかな? pic.twitter.com/trBywzULSS

2016-04-06 00:14:29
拡大
hide_kyoto series X|S @cafe_de_nikukyu

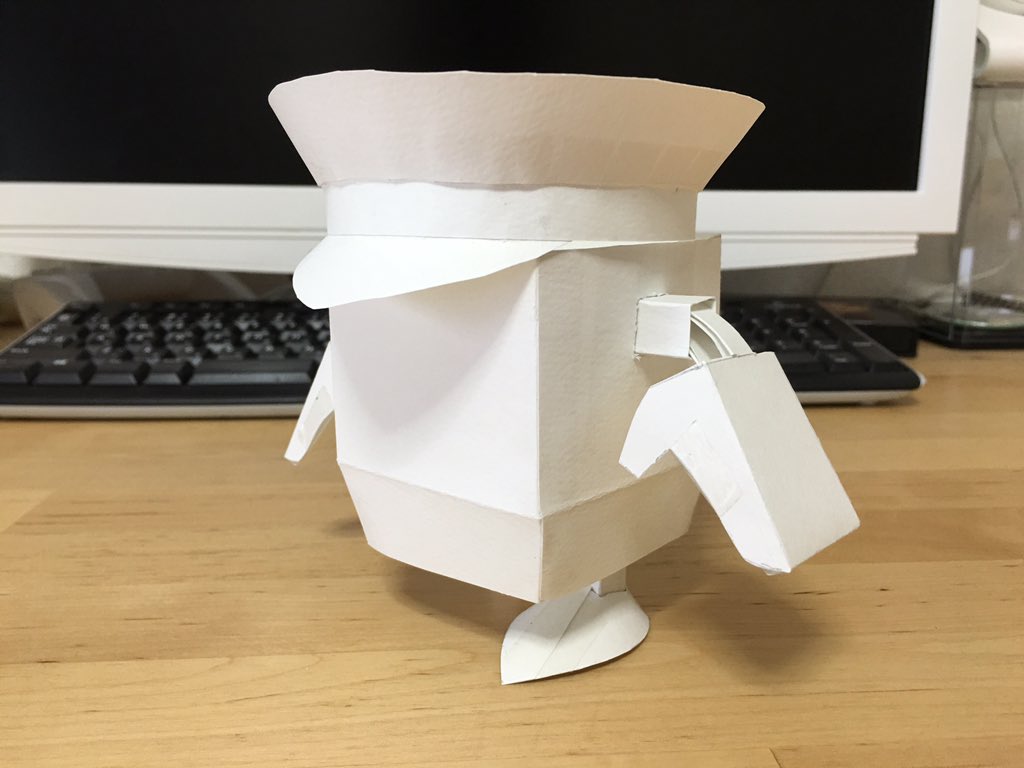

@cafe_de_nikukyu 帽子仮組み。かなり都くんに近づいてきまシタネ!次は組み立てた帽子をバラして、組みやすいパーツ分けを模索シマス。綺麗に仕上げる作業はまだまだ先デス。 #ミヤコくん pic.twitter.com/oBbLj0VLyo

2016-04-06 15:46:53
拡大
hide_kyoto series X|S @cafe_de_nikukyu

@cafe_de_nikukyu さて、ミヤコくんの帽子をバラして展開図を見直します。あくまで手作り。 pic.twitter.com/oQ0XhEdswb

2016-04-07 16:44:17
拡大
hide_kyoto series X|S @cafe_de_nikukyu

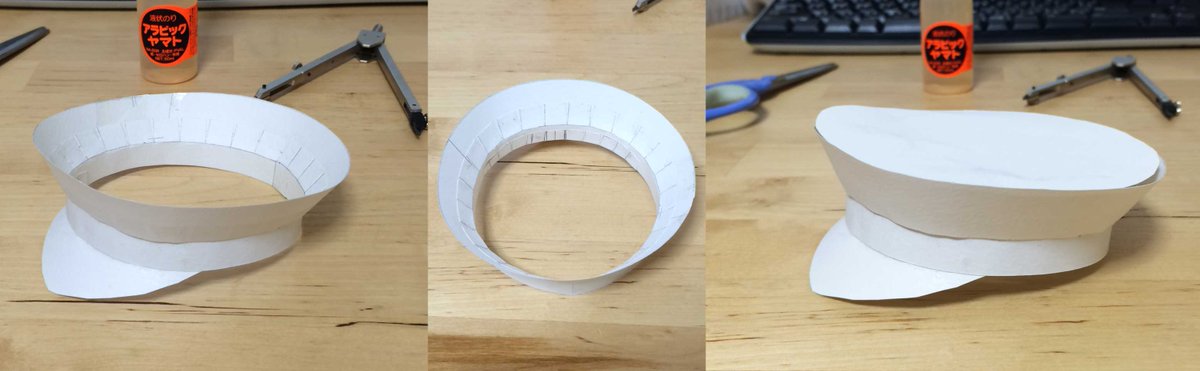

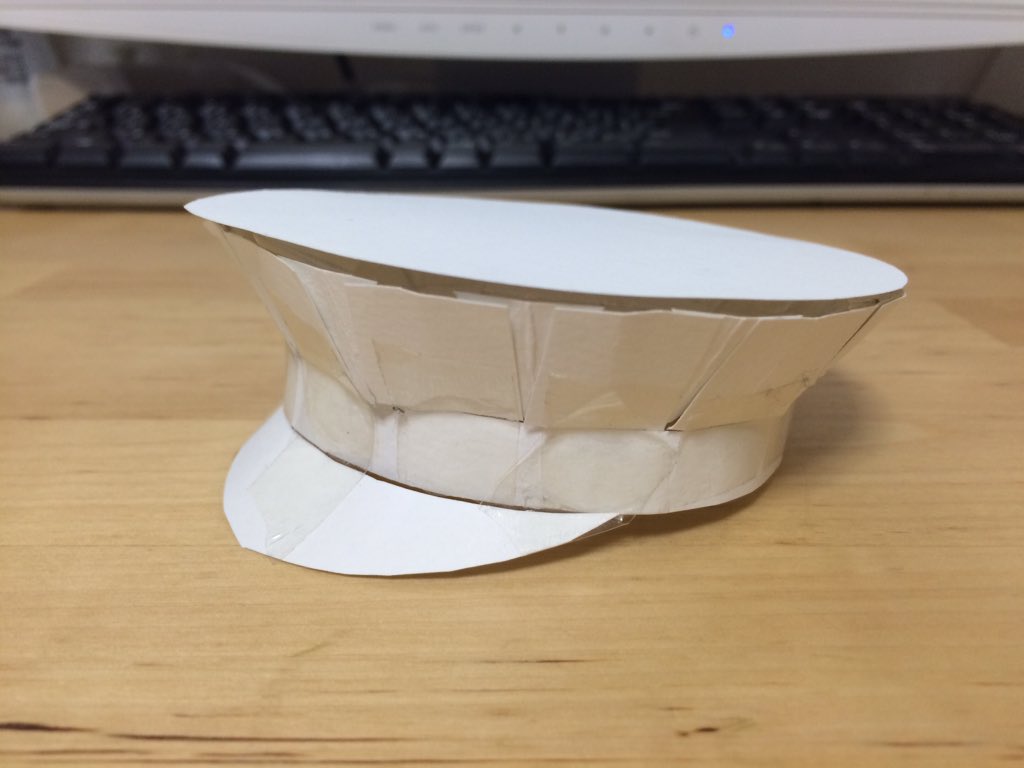

@cafe_de_nikukyu 再構築完了~。糊付けでここまできたけど、工作に慣れてないと難しい作業かな?それよりも帽子のてっぺんどうしよう?ある程度組むと他のパーツのような糊付けが不可能に近いんだよなぁ。 #ミヤコくん pic.twitter.com/CP9xTYRg6o

2016-04-07 18:10:40
拡大
hide_kyoto series X|S @cafe_de_nikukyu

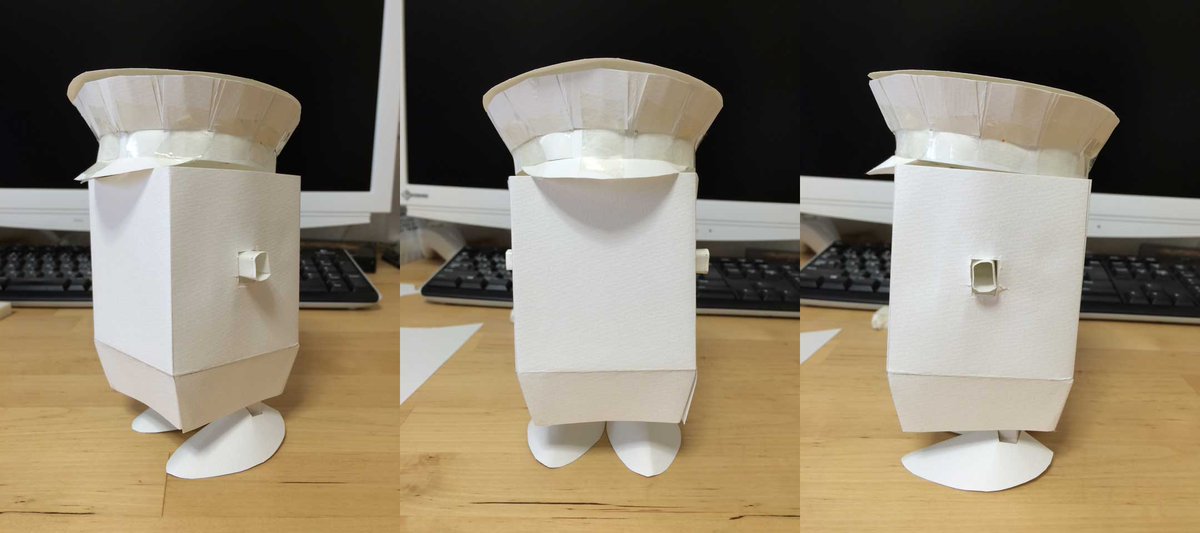

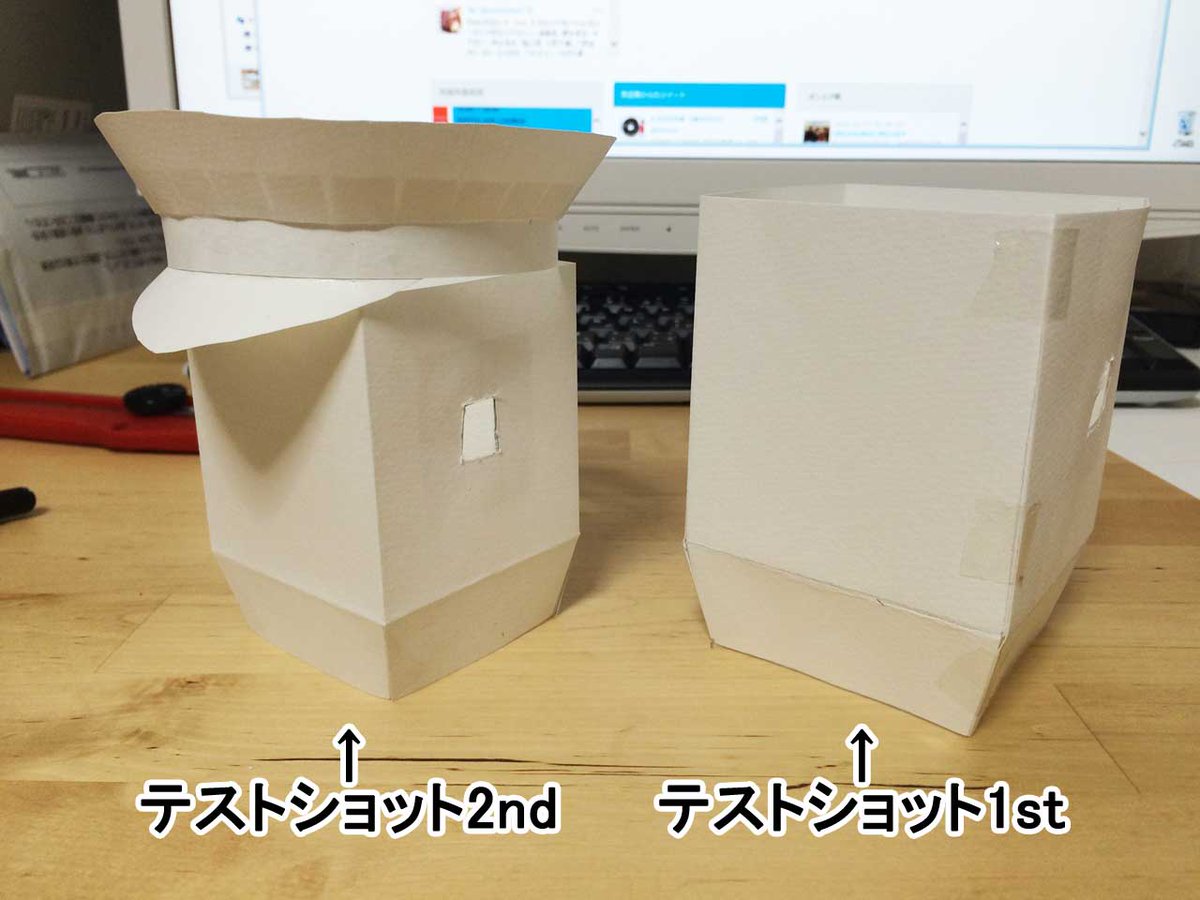

@cafe_de_nikukyu 「ミヤコくん、新しい身体よーーーっ!」 一回り小さくして、プロポーションをアニメ設定に近づけました。次は手足のリサイズをして全体の細かい調整かな?帽子はひとまず置いておこう。 #ミヤコくん pic.twitter.com/zvGjzSFomy

2016-04-07 19:04:10
拡大
hide_kyoto series X|S @cafe_de_nikukyu

@cafe_de_nikukyu 手足は古いままテストショット2仮組み。ちょっと脚が短すぎたかな?後1cm伸ばして足も立体的に、手は一回り小さくして丸みを追加しよう。身体の下部角度も後ちょっとキツくしよう。 #ミヤコくん pic.twitter.com/3u8xOnV0sS

2016-04-08 15:27:49
拡大
hide_kyoto series X|S @cafe_de_nikukyu

@cafe_de_nikukyu 素立ちでも元気に跳ね回ってそうな感じに見せたい。ここまで組んでまた色々問題が見つかったので、テストショット3で基本設計をFIXさせたい。

2016-04-08 15:31:53
hide_kyoto series X|S @cafe_de_nikukyu

@cafe_de_nikukyu 未練がましくギミックを入れようとしたら、パーツ点数は増えるわ、合わせが面倒くさいわで即没案にした。良く考えろ、これはペーパークラフトなんだ、プラモデルじゃないんだ。

2016-04-10 23:55:59

※この辺で気持ちが揺らぎ始める。アクションモデルかディスプレイモデルか・・・?

hide_kyoto series X|S @cafe_de_nikukyu

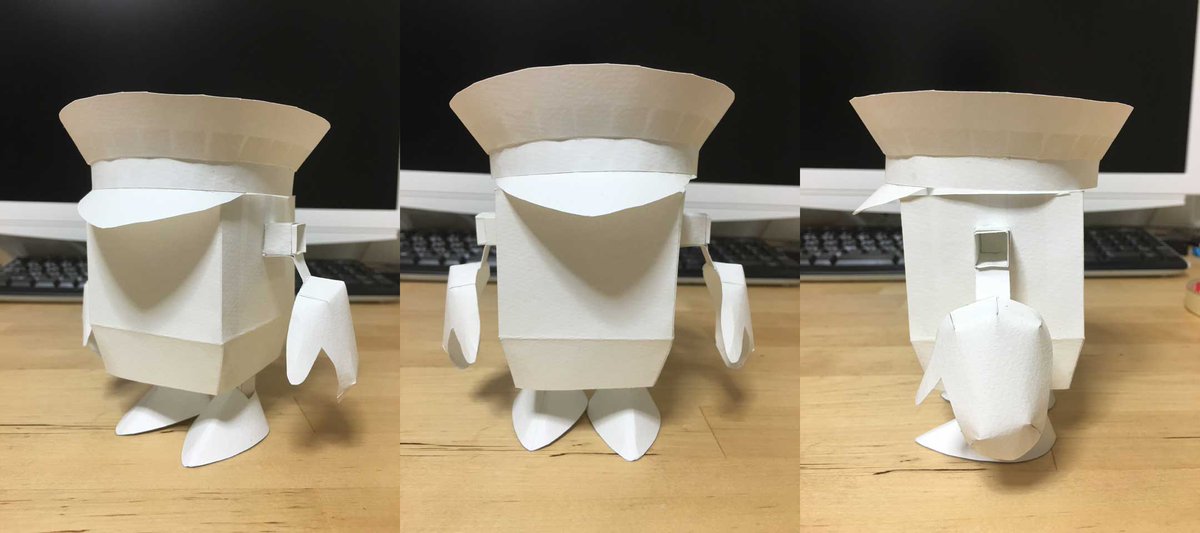

@cafe_de_nikukyu 両手製作完了~、内部フレームの軸に被せる形で装着します。他のパーツと比べると大分有機的な形になっているので、整合性が若干崩れちゃったかも? #ミヤコくん pic.twitter.com/vDSveOwDC3

2016-04-11 21:53:03
拡大
