ワイヤーネットで作る「同人誌ディスプレイ什器」A5サイズ用。改良版 前作は切断作業があり、大変不評だったので、今回は切断作業しない物にしました。 ベースはよくある物で、今迄に多くの人が制作してきた物と同じ様な物だと思います。
2017-04-18 18:26:23![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)
今回も主にダイソーで買い揃えてきました。 ネット情報で9×6マスの物を見かけたので、 お店で聞いてみましたがすでに終売に為っているようです。
2017-04-18 18:27:08![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)
今回の材料は、今も比較的入手が楽な9×9のワイヤーネット2枚、 9×15のワイヤーネット1枚の計3枚。 連結ジョイント(ダイソーの物はワンタッチで楽) 結束バンド(インシュロック・タイラップ) ハメ殺しの物でも良いのですが、後で調整、分解出来るように外せるタイプを選択。 pic.twitter.com/qX1InHR0Vi
2017-04-18 18:28:41![](https://pbs.twimg.com/media/C9r1xVGUMAA-27R.jpg:medium)
![](https://pbs.twimg.com/media/C9r1yIBUAAA9GYR.jpg:medium)
![](https://pbs.twimg.com/media/C9r1zKXUwAA7Pxj.jpg:medium)
![](https://pbs.twimg.com/media/C9r12mSU0AAaujf.jpg:medium)
![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)
まずは9×15と9×9の両端を結束バンドで連結。 ワイヤーネットの裏表があとで影響するので注意。 横ワイヤーが上に来るようにします。 次に9×9の5コマ目くらいにもう一枚の9×9の端を連結。 この時も横ワイヤーが上に来るようにします。 pic.twitter.com/kmcHl6YZAv
2017-04-18 18:30:04![](https://pbs.twimg.com/media/C9r2I4HUIAAokoV.jpg:medium)
![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)

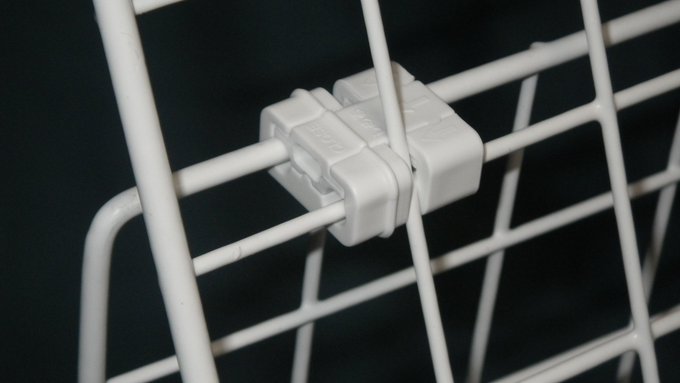

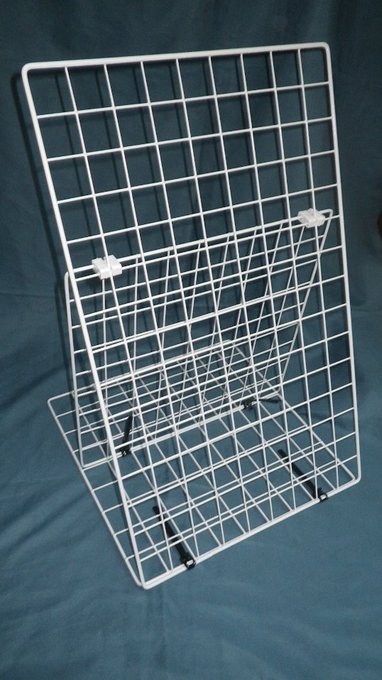

そして、9×15上5コマぐらい開けて、ジョイントで連結。 ジョイントをワイヤーネットの縦横位置を注意して連結。 ちゃんと出来ると、左右にずれません。 これでベースが完成。 pic.twitter.com/eABuaUyqZk
2017-04-18 18:31:00![](https://pbs.twimg.com/media/C9r2V8tU0AAF6od.jpg:medium)
![](https://pbs.twimg.com/media/C9r2XTWUwAU_DkO.jpg:medium)
![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)
今回、ベースの底部にジョイント使うと、厚みでガタつきそうなので結束バンドで連結しました。 奥がデッドスペースに為ってしうけど仕方なし。
2017-04-18 18:31:40![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)

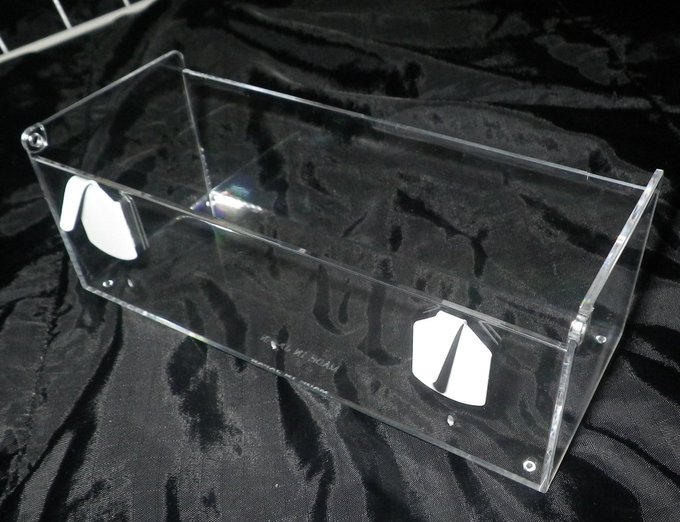

次にポケット部分。 アクリルのクリアケースにミニフックを付けます。 コレを適当な間隔でベースに設置すれば、ディスプレイ什器の完成です。 pic.twitter.com/81DpLv3bxK
2017-04-18 18:32:31![](https://pbs.twimg.com/media/C9r2qGyUMAAI8BV.jpg:medium)
![](https://pbs.twimg.com/media/C9r2rDQVwAERtEX.jpg:medium)
![](https://pbs.twimg.com/media/C9r2s7YVYAArcXM.jpg:medium)
![](https://pbs.twimg.com/media/C9r2trhUwAA9Vta.jpg:medium)
![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)

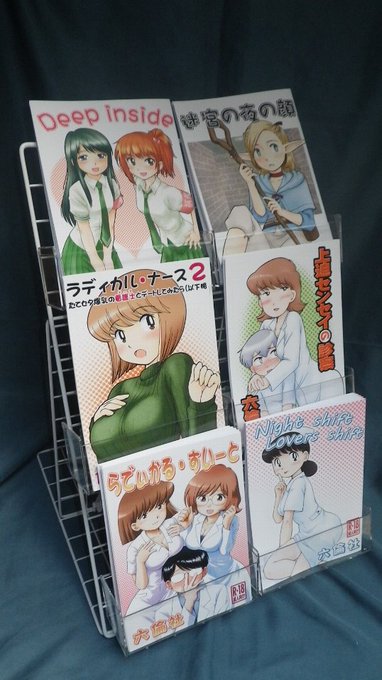

今回使用したミニフックの耐荷重は1個300gなので、 ポケット一個あたり600gが上限です。 本の後ろに何かスペーサーをかまさないと、本が前のめりに倒れてくるかもしれません。注意が必要。 pic.twitter.com/Zxt8aCVoIV
2017-04-18 18:34:39![](https://pbs.twimg.com/media/C9r2403UMAExrp7.jpg:medium)
![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)

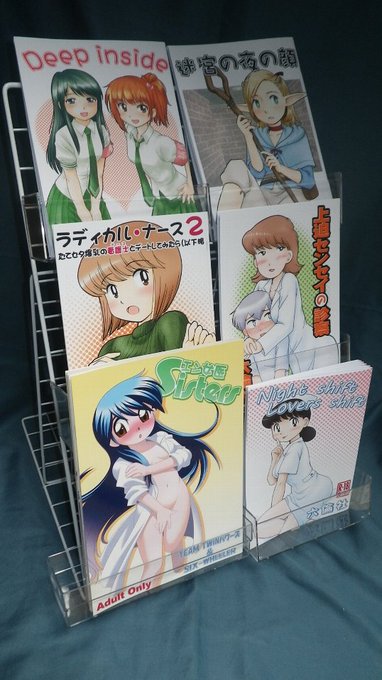

クリアケースの替わりに、システムトレー2型を使うとB5サイズのポケットになります。 A5サイズとの混在も可能。 B5サイズ用ディスプレイ什器の場合、幅が11コマあるワイヤーネットとシステムトレー2型で制作すれば 良いと思います。 pic.twitter.com/gsQUgpKN67
2017-04-18 18:35:30![](https://pbs.twimg.com/media/C9r3WYdVwAA13ZH.jpg:medium)
![](https://pbs.twimg.com/media/C9r3XWJVYAE1H93.jpg:medium)
![](https://pbs.twimg.com/media/C9r3YK_U0AAQqRT.jpg:medium)
![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)

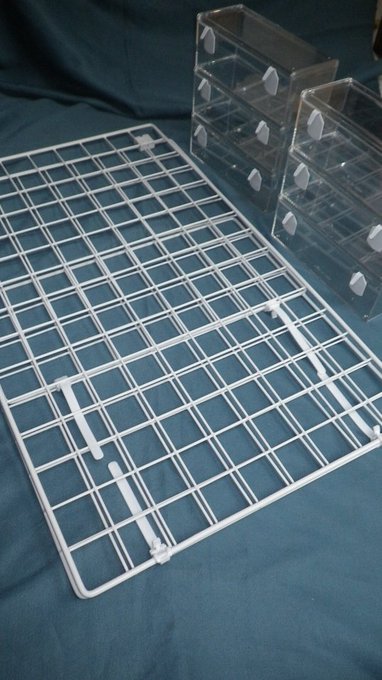

ポケット降ろして、ジョイント外すとこんな感じに。 9✕15のワイヤーネット数枚分の厚みとサイズ+クリアケース6個分の体積。 pic.twitter.com/jtOzeylqmt
2017-04-18 18:39:44![](https://pbs.twimg.com/media/C9r3pc6VwAA6KE2.jpg:medium)
![](https://tgfile.tg-static.com/static/web/img/placeholder.gif)
ベース制作費はワイヤーネット3枚350円、 ジョイント100円、接続バンド100円、合計550円 ポケット制作費はクリアケース100円、フック一個20円×2で、 一個辺り140円。 A5サイズ6種ディスプレイで、合計1390円になります。
