ワイヤーネットを利用した同人誌展示用什器。一部改良しました。(要 工作力)

同人誌展示用ワイヤーネット什器。 A5サイズ6~9種。 棚を掛けるフック部分を改良しました。 ベースや棚は前回、前々回の参照して下さい。
DIY 什器 同人サークル コミケ ディスプレイ 同人誌
121
零堂 @reido_yo

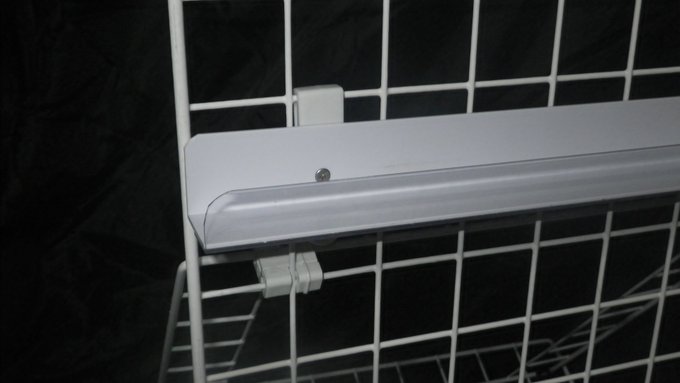

ワイヤーネットを利用した同人誌展示用。 今回は棚のフック部分を改良しました。 ベースは前々回制作した物。棚も前回制作した物です。 pic.twitter.com/o7gHM3SfiA
拡大
零堂 @reido_yo
ベースは、ダイソーなどで売っているワイヤーネットを「何度も使える結束バンド」等で組み立てた物。棚はホームセンターで売っている「プラアングル」と「PETアングル」を棚の幅に切断し、角をとって、両面テープで張り合わせた物。
零堂 @reido_yo

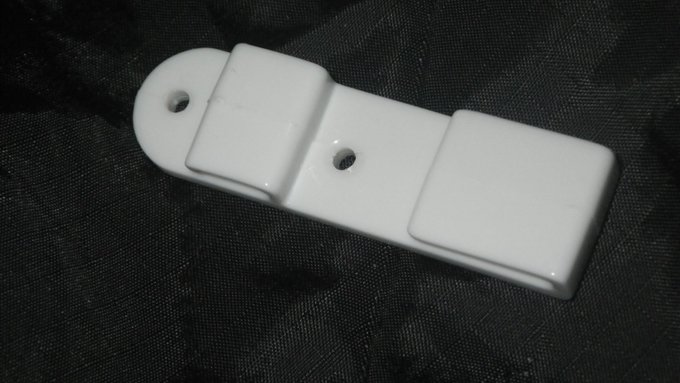

ダイソーでこういうワイヤーネット用のフックを発見! まずフック部分をニッパーで切断。 基部のみにします。 それを耐水ペーパーで平らに削ります。 pic.twitter.com/1iV2Ah3be9
拡大
拡大
拡大
拡大
零堂 @reido_yo

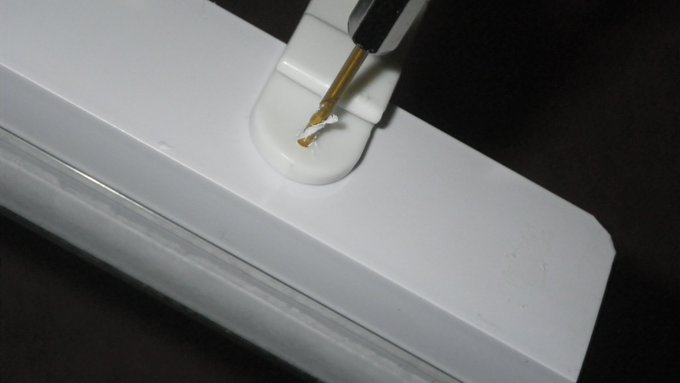

次に、2mmのドリルで、先端から5mm辺りに穴を開けます。 pic.twitter.com/RXARdtv7oA
拡大
拡大
拡大
零堂 @reido_yo

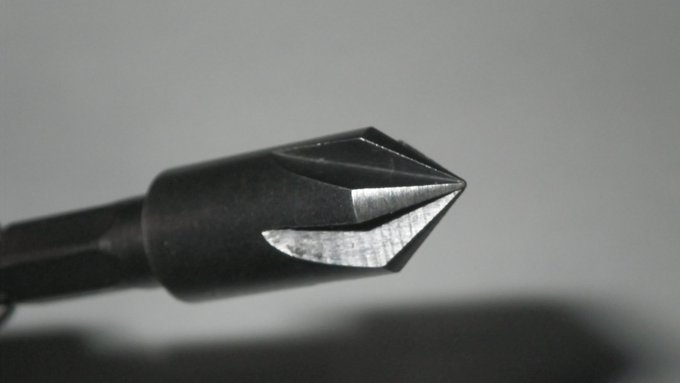

で、棚の背の側、端から5.5cm、上から1cm付近に 2mmの穴を開けます。 そして、皿座ぐりビットで、 棚の内側に皿ビス用の座ぐり加工を施します。 pic.twitter.com/R3wqvr8uTn
拡大
拡大
拡大
零堂 @reido_yo
M2-8mmの皿ビスを棚の内側から、 フック基部を挟んでM2ナイロンナットで締めます。 pic.twitter.com/r9trAhHvyK
拡大
拡大
零堂 @reido_yo
ワイヤネットベースに設置します。 裏から見るとこんな感じ。 pic.twitter.com/w43lJw8U6E
拡大
拡大
拡大
拡大
零堂 @reido_yo

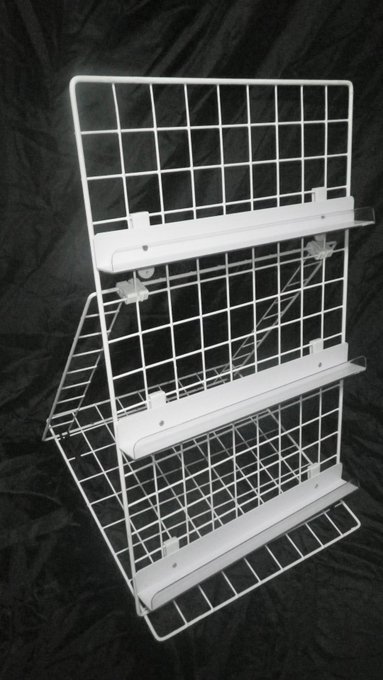

A5サイズ6種でこういう状態。 本が薄ければ、一部を重ねて9種展示できます。 pic.twitter.com/QGCxZNcdaq
拡大
零堂 @reido_yo
収納時は、棚をこんな風に束ねます。 ベースも折りたたんで、こんな感じ。 pic.twitter.com/Lu1yCn00l9
拡大
拡大
拡大
零堂 @reido_yo
フックをネジ止めにしたので、かなりの重量でも耐えれそうです。 また、フック部分が回転するので収納しやすくなりました。 あとは、ネジ部分に本が引っかからないよう、なにか滑り良いマスキングテープのようなものを貼れば一応の完成かな。
零堂 @reido_yo
皿ビスや、ナイロンナット等、入手が難しい場合は皆さん考えて代替品を使用して下さい。「此処はこうした方が良いよ」等ご意見ありましたらお教え下さい。
零堂 @reido_yo
「かなりの重量でも耐えれそう」って書いたけど、2mmの皿ビスじゃたかが知れてるので、超低頭(スリムヘッド)ネジ等にした方が良いです。手元にあった2mmの皿ビス利用しただけなんで、重い本を沢山乗せるには無理があります。
零堂 @reido_yo
さらに弄った現在の状態。 フック基部の穴位置を変更。 穴の径を3mmに。 3-8mm低頭ネジとM3ナイロンナットに変更。 低頭ネジは高価なのでトラスねじでも構わないと思います。 この変更により棚側の座ぐり加工が不要になります。 pic.twitter.com/28OJybin0D
拡大
拡大
拡大
零堂 @reido_yo
穴の位置変更により、フック裏側のナットがワイヤーに引っ掛かり難くなりました。 棚の強度も上がりました。 pic.twitter.com/xpdgBp5oPj
拡大
拡大
拡大
零堂 @reido_yo

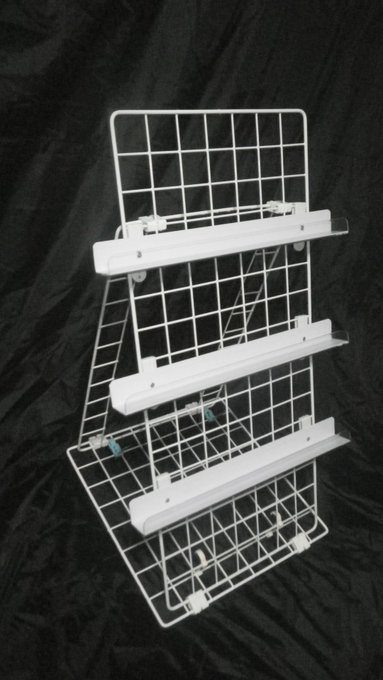

ワイヤーネットのベースを少しコンパクトにしました。15×9から16×7、底を8×8へ変更。コレでバッグとダンボールに収納出来るようになりました。1段目を立て掛けるようにすると棚3段で最大12種展示。圧迫感ありすぎて引く。(^_^; pic.twitter.com/SUBqCSgv57
拡大
拡大
零堂 @reido_yo

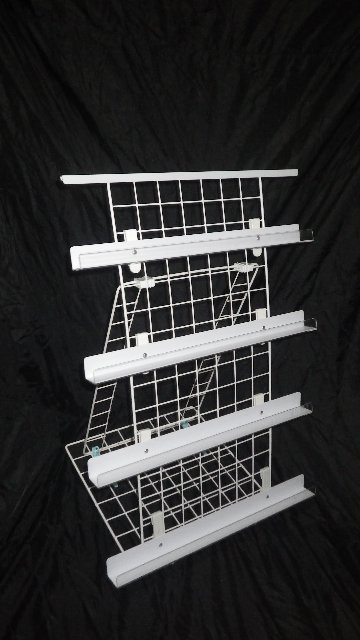

同人誌展示用什器、最新はこんな感じ。 最上段に、保持用のパーツを追加しました。 40cm幅なんで、B6を3冊並べると余裕あり。A5を3冊だと数センチはみ出ます。 pic.twitter.com/7tglmQ4dW7
拡大
拡大
拡大
零堂 @reido_yo

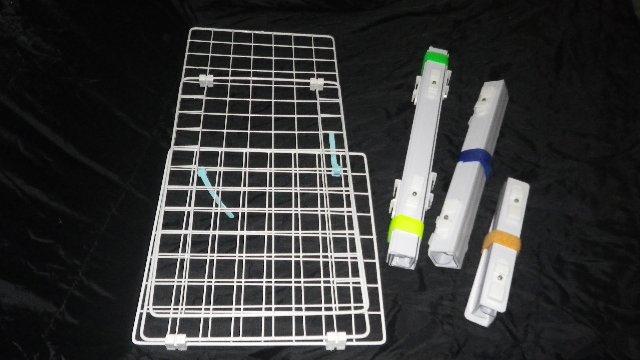

収納時はこんな感じに。右端はサイズ比較用の250mlスリム缶。棚はまとめてベルトで巻いてあります。前回制作の33cm幅と端材で作った20cm幅もあります。 pic.twitter.com/WiUUo0quub
拡大
拡大

コメント

降間 @purimusu_ji 2018年4月9日
このような面倒な工作をするくらいなら市販のほうがいい(私見) http://anodoko.net/blog/?p=574
零堂 エアよんこま小町19「実-01」 @reido_yo 2018年4月9日
コミマのラックん http://posutaya.com/rackun_x/rackun_xdescription.html や、 ぱかっとラック https://www.taiyoushuppan.co.jp/doujin/product/fullcolor/rack.php などもありますね。 ウチもポスター展示には、POSUTAとアルゴッチャー使ってガッチリ展示してます。
鹿羽 @bullet_91cm 2018年4月9日
以前のまとめも拝見していたのですが、さらにバージョンアップされたのですね。どうしても材料や手間はかかるけど、こういう什器作りは楽しそうで試したくなります。
零堂 エアよんこま小町19「実-01」 @reido_yo 2018年4月9日
楽しく工作しています。「やってみたら結構簡単ですよ」と言いたいけど、工作苦手な人からするととても面倒らしいです。ミニ四駆の改造に比べれば遥かに簡単だとはおもいますが…。今回のキモは新しく見つけたワイヤーネット用フックです。基部の幅が広いので色々応用が効きそう。
零堂 エアよんこま小町19「実-01」 @reido_yo 2018年4月9日
ある程度手間は掛かりますが、比較的に安上がり。ベース550円、棚3段で1000円弱、フック周り300円くらい。
panda1212 @oiku15 2018年4月9日
すげー これ、既製品だと5,000円とかする。 DIYは楽しそう。
寿司村さん @tgsen_susimura 2018年4月10日
改良の度着実にいいモンになってってるの感心するし今回のは特にええな、作ってみたくなる
零堂 エアよんこま小町19「実-01」 @reido_yo 2018年4月10日
ビット差し替えドライバー持ってれば、100均のドライバービット挿して手で回すだけでも、簡単に穴があきますよ。 まだイジる必要がありますね。超低頭ネジを入手したら取り替える予定です。 棚の幅がもう少し欲しくなったので棚を作り直すかもしれません。
零堂 エアよんこま小町19「実-01」 @reido_yo 2018年7月21日
最新のモノでまとめ直しました。座ぐり加工など無くしました。https://togetter.com/li/1248898
