アケコンの作り方について

未定君がアケコンを作れるように… これから呟きをここにちょっとずつまとめていきます。
4
moja★12.51 @mojamapuyo

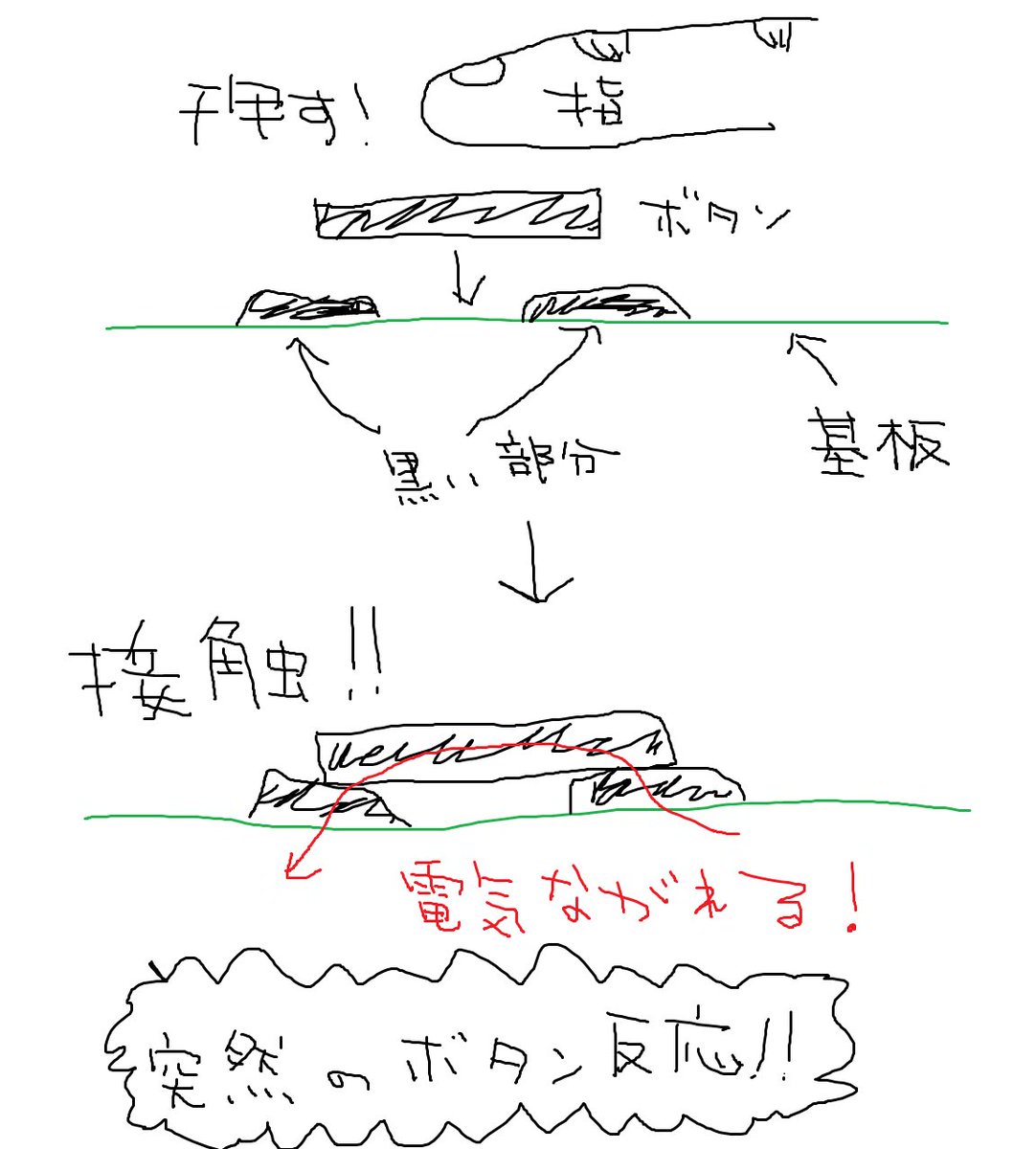

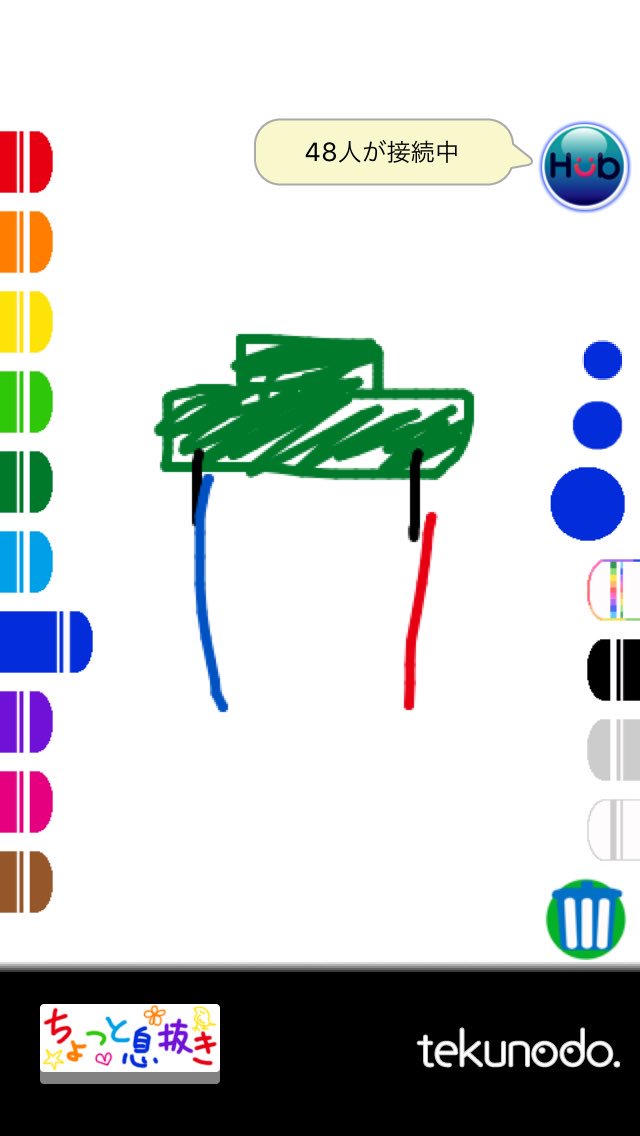

突然ですがアケコンを作るために必要な、コントローラーの原理を説明するよ。コントローラーはボタンを押すと図のように離れた二つの黒い部分がつながって電気が流れることでボタンが押されたと判定するよ。 pic.twitter.com/v5Ti5VceY5

2017-08-28 23:46:01
拡大
moja★12.51 @mojamapuyo

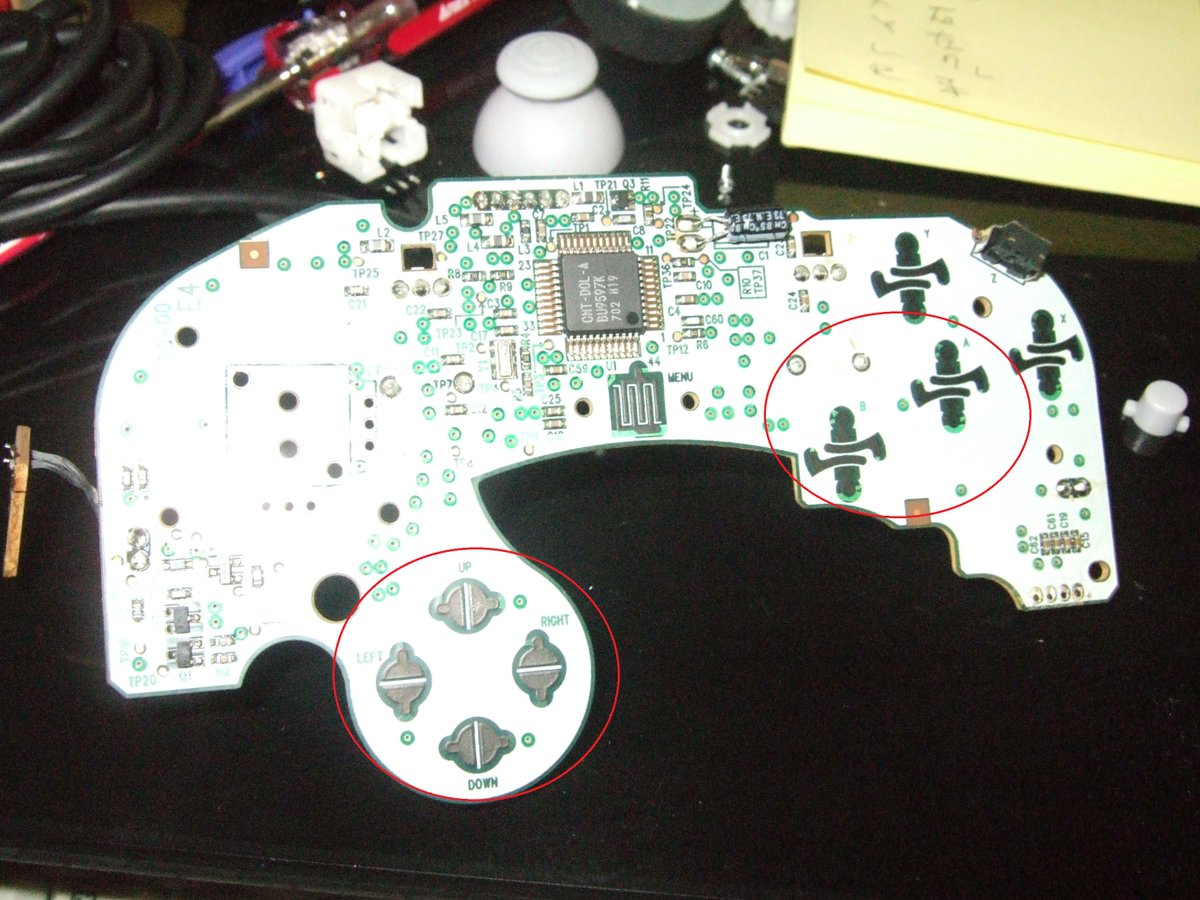

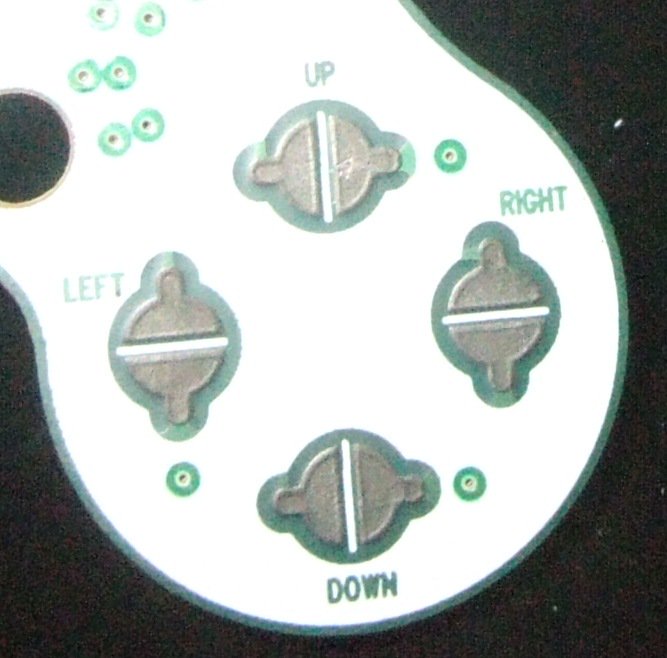

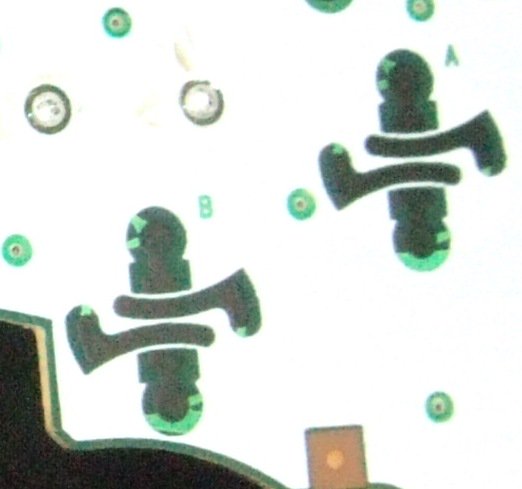

これはゲームキューブのコントローラーの基板だよ。コントローラーを分解するとこいつがこんにちはするよ。さっき説明してた黒い部分が2枚目、3枚目nUP、DOWN、LEFT、RIGHTとかA、Bとか書いてある部分だよ。 pic.twitter.com/X9U8EvhZRP

2017-08-28 23:48:16
拡大
拡大
拡大
moja★12.51 @mojamapuyo

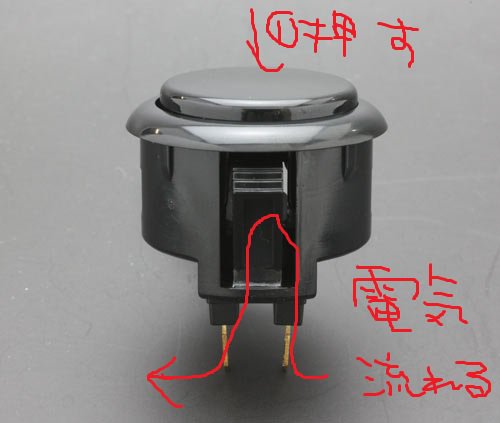

これはよく見るゲーセンのボタンのしくみだよ。 ゲーセンのボタンは押すと電気がながれるよ。 pic.twitter.com/val2Z90Va9

2017-08-28 23:48:59
拡大
moja★12.51 @mojamapuyo

つまりだ。コントローラーの基盤の黒い部分と、ゲーセンのボタンの下の金属端子をつないでやれば、アケコンができるんだ。わかるか未定。わかるはずだ。おまえにはわかるはずだ。

2017-08-28 23:50:12
moja★12.51 @mojamapuyo

今日のあけこんのお話ここまで。

2017-08-28 23:52:03
ニックネームは未定 @miteiknmm

@mojamapuyo これこれ同じAボタンなら間違えて配線つけちゃってもいけるってこと?

2017-08-29 18:29:49
moja★12.51 @mojamapuyo

@miteiknmm ん?同じAボタンってどゆこと? Aのとこ、横長の黒い奴と縦長の黒い奴があるんだけど、横長の奴と縦長の奴の組み合わせでボタンにつけるようにすること。横長の奴同士をつなげてもダメだし、縦長の奴同士をつなげてもダメ。

2017-08-29 18:48:02
ニックネームは未定 @miteiknmm

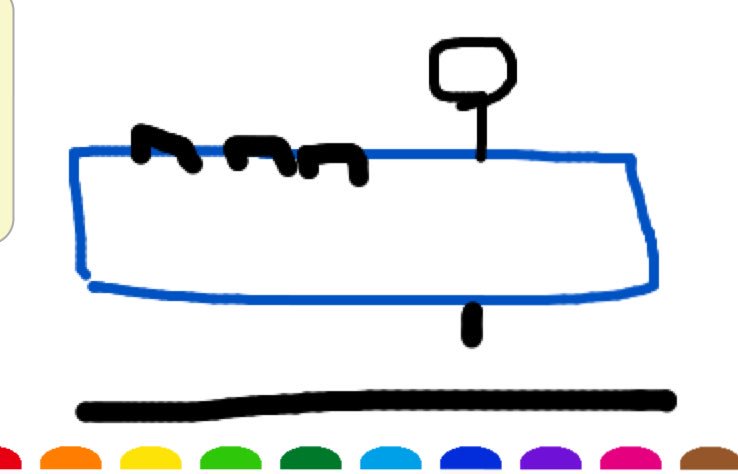

@mojamapuyo おなじぼたんだったら配線を間違えてつけてもつうでんさえすればええんか? pic.twitter.com/4mgBbm7QKH

2017-08-29 19:03:47
拡大
拡大
moja★12.51 @mojamapuyo

@miteiknmm うむ。大正解!すばらしい!

2017-08-29 19:08:00
moja★12.51 @mojamapuyo

@miteiknmm この図の場合、どちらかに5Vとかの電圧、どちらかはGND(0V)になって、5Vと0Vのところが繋がれば電流が流れる。すなわちボタンが押されたということになる。

2017-08-29 19:10:43
moja★12.51 @mojamapuyo

@miteiknmm 応用で、GNDはすべてのボタンで繋がってるので、どこのボタンのGNDにつないでもOK。これを利用すると配線を減らせたり出来るんだけどまずはそこは考えないでOK!

2017-08-29 19:13:34
ニックネームは未定 @miteiknmm

@mojamapuyo ほーんなるほどね。できそうな気がしてきたあとは加工なしで三和レバーが装着できるまたは最初から搭載されている安くてコンパクトなガワがあれば私の力でもできそう

2017-08-29 19:14:48
たかし @stereo9981

@miteiknmm @mojamapuyo 三和レバーと100均でちょっと頑丈そうな箱orコーナンで適当に木板買って自作してもいいんだよ?

2017-08-29 19:22:00
ニックネームは未定 @miteiknmm

@stereo9981 @mojamapuyo 穴あけたりして固定するとかの加工が私は多分うまくできないから多少お金出してもなるべくそういう工程の少ない作り方を確立したい

2017-08-29 19:25:54
moja★12.51 @mojamapuyo

@miteiknmm @stereo9981 サンワレバーなら穴あけ3箇所くらいでなんとかなると思う。今未定が買ってるガワ+レバーが6k円くらいだったっけ?3k円切る構成に出来るよ!

2017-08-29 19:32:15
ニックネームは未定 @miteiknmm

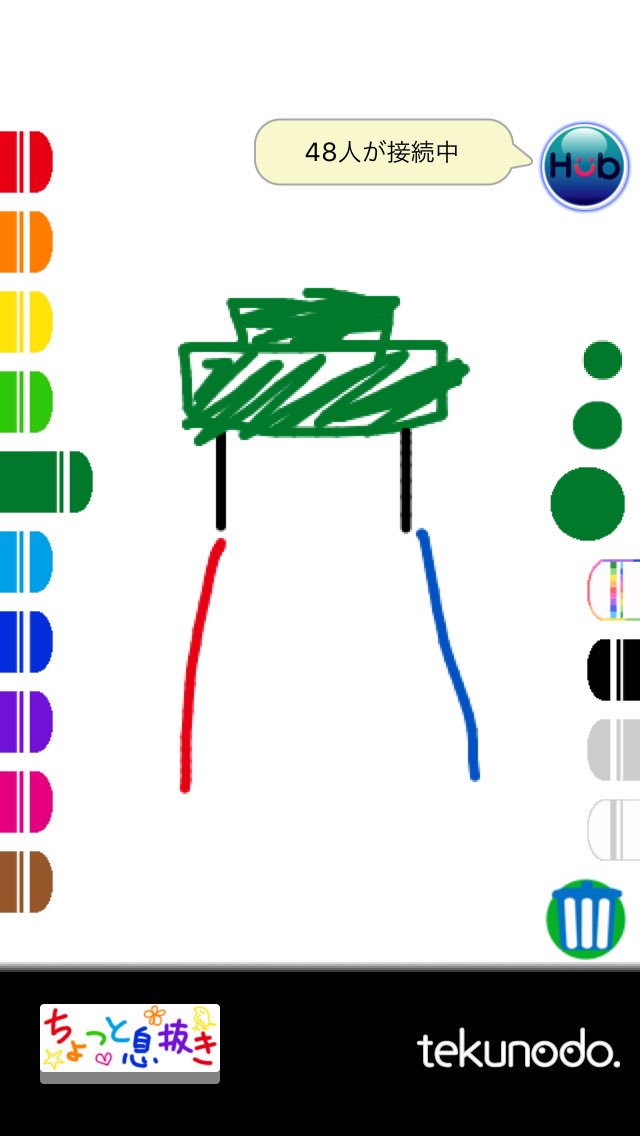

@mojamapuyo @stereo9981 私の作り方だとガワとサンワレバー合体させたときこんな感じにガワの高さよりもレバーの長さが長くなって蓋閉まらなくなるからダンボールエディションになってるんだよねー pic.twitter.com/G30KsgZ0q6

2017-08-29 19:35:56
拡大
moja★12.51 @mojamapuyo

@miteiknmm @stereo9981 なるほどね。レバーの高さ足りてる?

2017-08-29 19:44:23
ニックネームは未定 @miteiknmm

@mojamapuyo @stereo9981 レバーの高さとかはACと比べて違和感あるなーとか思ったことないし多分大丈夫そう

2017-08-29 19:45:33
moja★12.51 @mojamapuyo

未定の工程を減らすという考え方素晴らしい。

2017-08-29 19:32:41
たかし @stereo9981

@mojamapuyo 何で導線繋ぐときはカーボン部分削らないといけないのですか?教えてエロい人

2017-09-02 14:35:37
moja★12.51 @mojamapuyo

@stereo9981 カーボン接点を削る理由、実は俺もよくわかりません!たぶんですがカーボン接点のままだとはんだでうまく接合出来ないんじゃないかと思います。

2017-09-02 22:27:27
moja★12.51 @mojamapuyo

話は前後してしまいますが、依然話したとおりゲーセンのボタンの2本伸びてる足と、コントローラーの黒い接点をつないでやると、ゲーセンのボタンを押したらコントローラーが反応します。 #アケコン作成

2017-09-02 22:29:54
moja★12.51 @mojamapuyo

どうやってつなぐかというと、導線とはんだです。はんだとはなんぞやということは専門ではないので答えられないですが、低温で溶ける金属で、導線のボンドです。二つの異なる物をつなげて電気が流れる用に出来ます。#アケコン作成

2017-09-02 22:32:17
moja★12.51 @mojamapuyo

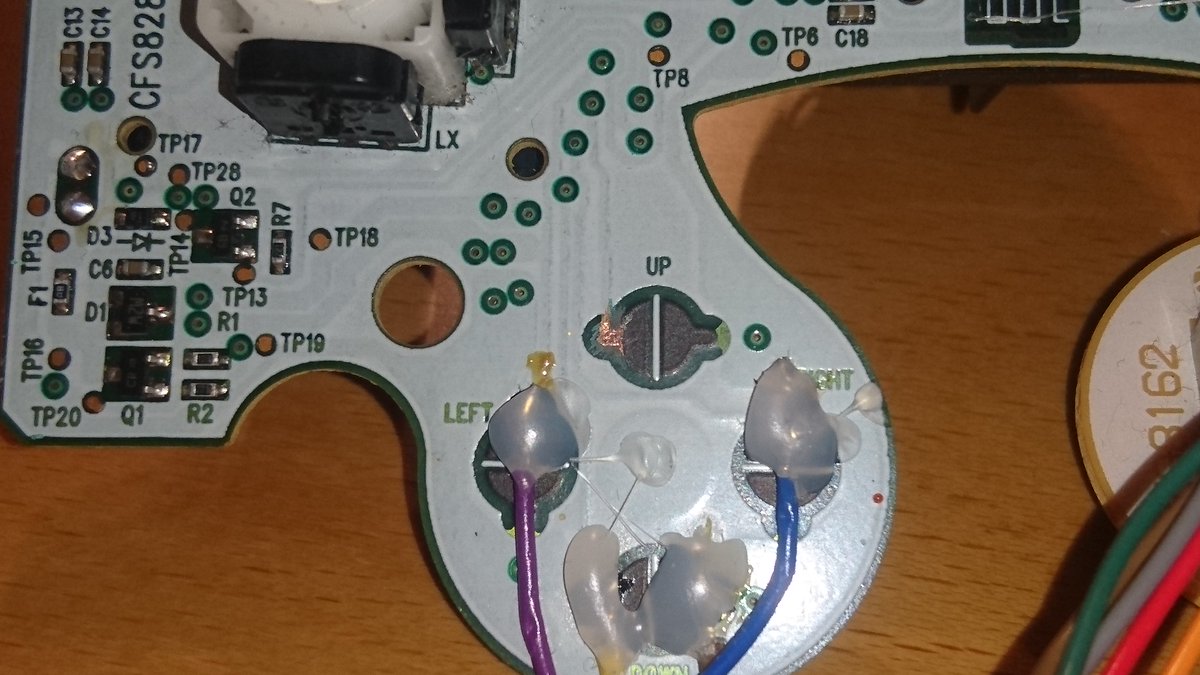

んで、ボタン側は金属部剥き出しなのでどこにはんだ付けするかはわかると思います。コントローラーは、写真の黒い部分(カーボン接点と言うそうです)をカッターとかで丁寧にカリカリ削ると金属面が出てくるので、そこをはんだ付け。 #アケコン作成 pic.twitter.com/YJ4mddT89v

2017-09-02 22:34:45
拡大
moja★12.51 @mojamapuyo

カーボン接点をカリカリするとこんな感じで銅の接点が見えます。削り過ぎると銅が傷つくので注意!見えてれば多分OK。こんな感じで削ります。 #アケコン作成 pic.twitter.com/D40258YErn

2017-09-02 22:53:27
拡大
