私的まとめ Vivo Tab Note8のコード10を再修理&バッテリ交換した話

艦これが動く限りは使い続けると思います
4

以前、こんな感じでコード10を直しましたが、今回はケーブル自体の交換と、バッテリも取り替えます

まとめ 私的まとめ 忘れた頃に再発したVivo Tab Note8のコード10を直した話 一度メーカー修理に出したんですが、1年半ほど経って再発したんで、ささっと分解。ちょいっと直しました。 1975 pv 7

IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

さて、最近また調子が悪くなってきたASUS Vivo tab note8を整備しましょう。 こいつは傑作と言って良いペン付きタブレットなんですが、コード10というペンが認識しなくなる持病があります。

2018-03-10 15:58:25
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

その原因は幾多の人柱により判明してまして、製造時に内部のフレキシブルケーブルがきつく折り畳まれていることです。 これが断線に近い症状を引き起こします。もっと内部処理を想像するなら、エラレートが上昇し、故障判断する。これがコード10の招待でしょう

2018-03-10 15:58:26
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

@IngaSakimori で、実は私、これ(togetter.com/li/1026875)の通り、以前、内部を開けて、フレキシブルケーブルゆるめて、コード10の解消に成功しています。しかし、最近またちょいちょい出るのと、買ってから3年以上経って、バッテリが弱ってきたので……

2018-03-10 15:59:26
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

じゃん! フレキシブルケーブル自体の交換と、さらにバッテリも交換します。バッテリはリチウムポリマーの互換品です。しめて3500円くらいです pic.twitter.com/qqcpPltSbG

2018-03-10 16:08:36
拡大
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

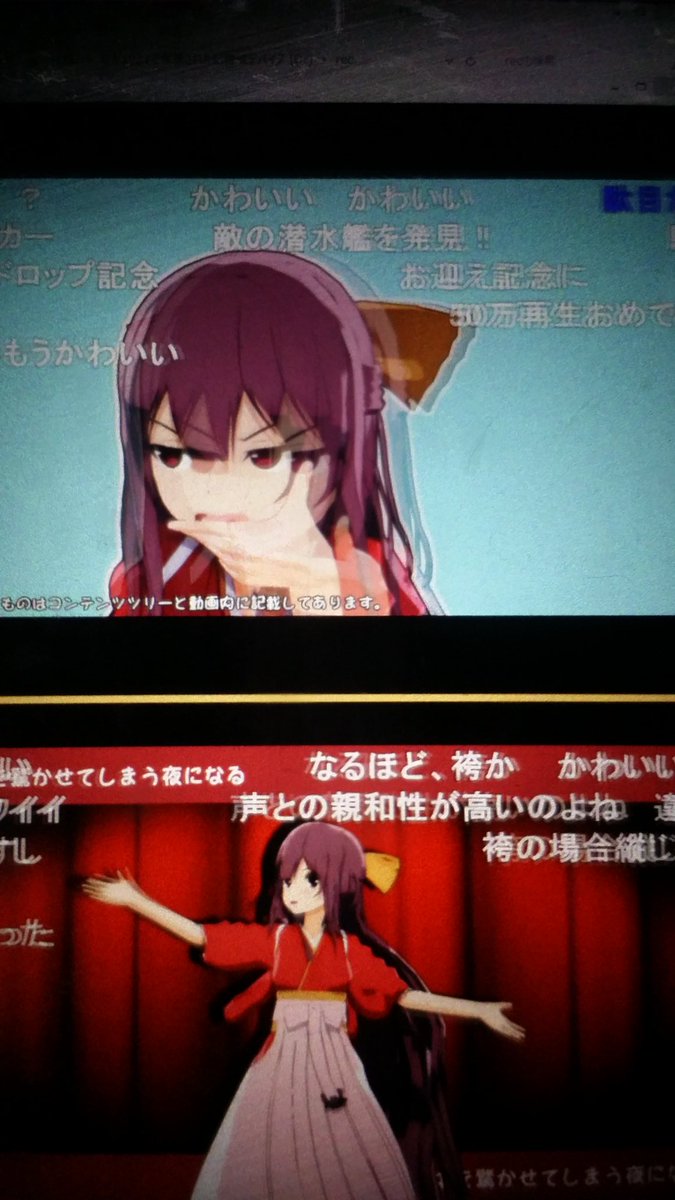

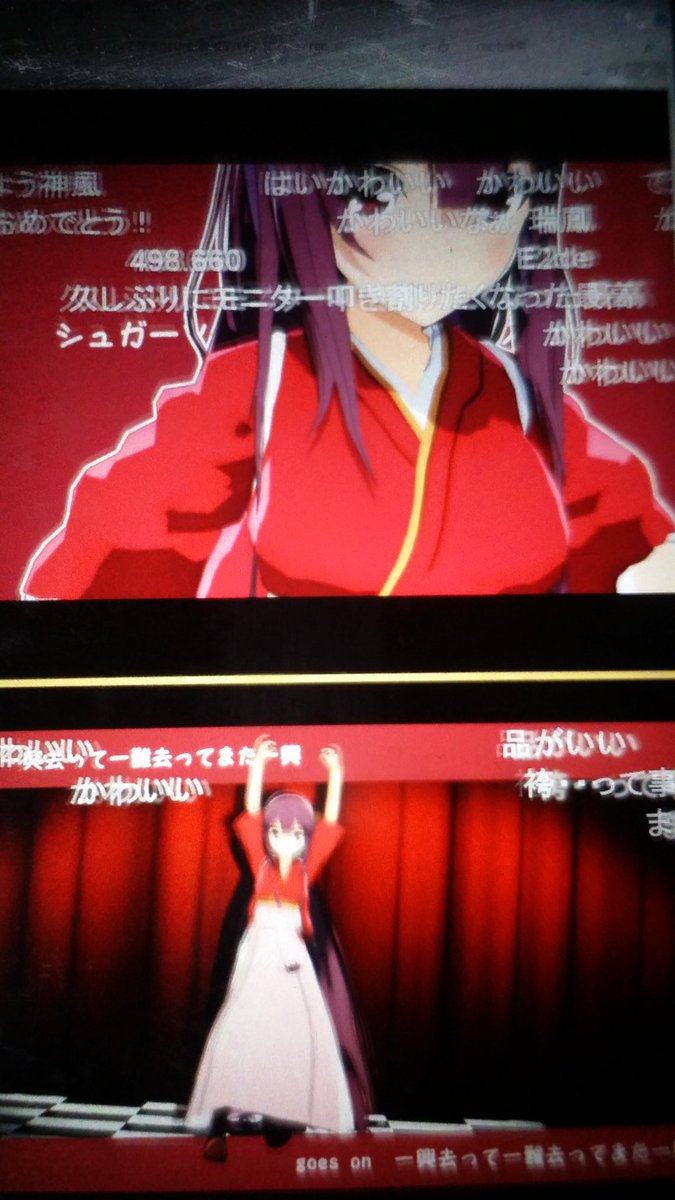

さて、リチウムイオンバッテリーは危険物です。まず、現在のバッテリーを延々動画を再生して、ゼロパーまで放電させます。 pic.twitter.com/mU1E9P1Ars

2018-03-10 16:08:49
拡大
拡大
拡大
拡大
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

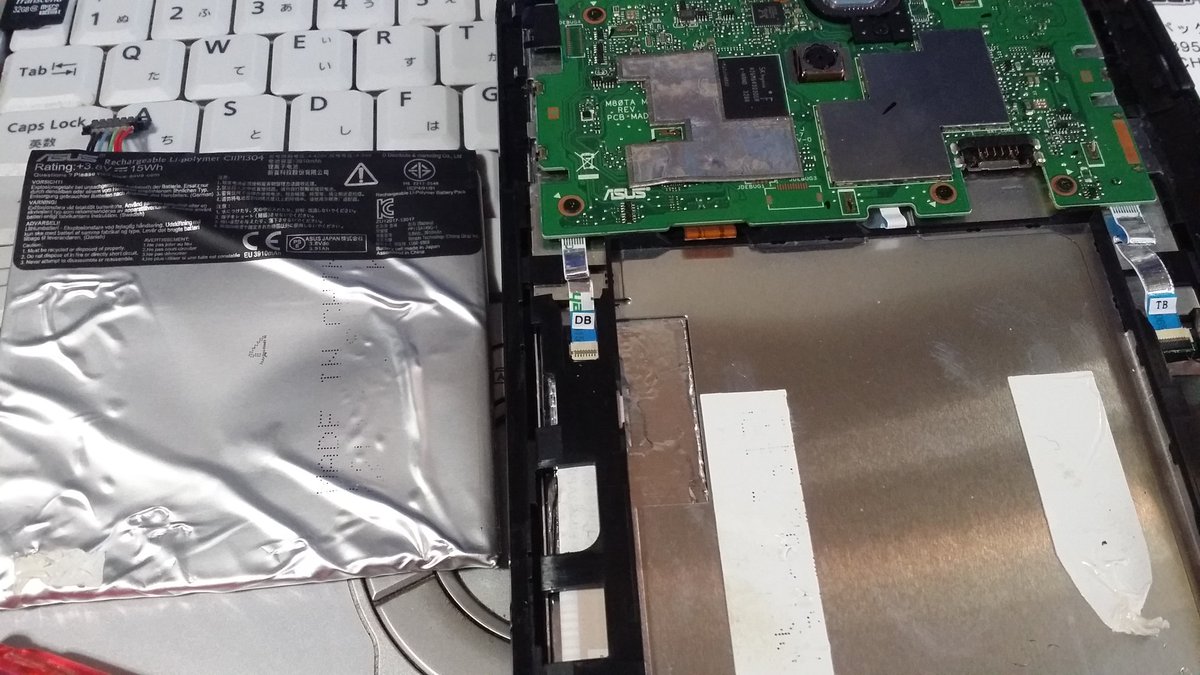

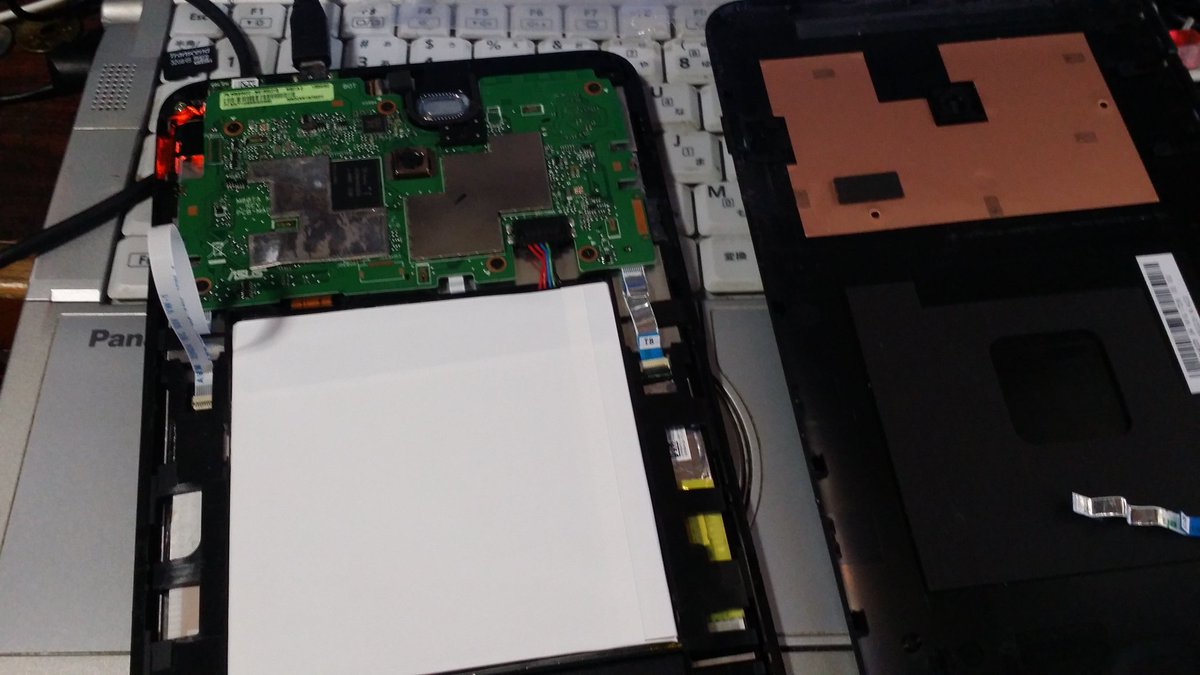

バラし方は簡単です。SDカードスロットにマイナスドライバーを突っ込んで軽くひねり、あとはパチパチと外周の爪を外します。こうしてみると、まったくもってただの『蓋』で大変、分解しやすいです。私はこういうプロダクトが好きです pic.twitter.com/i9OtdFTlal

2018-03-10 16:08:55
拡大
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

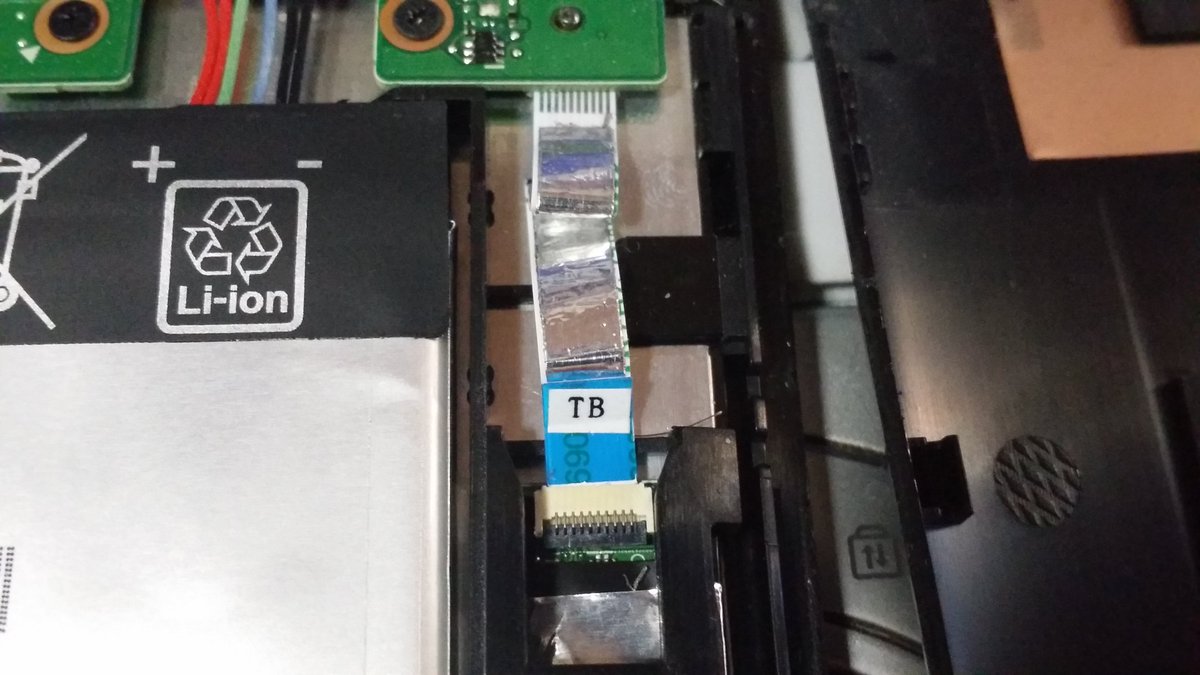

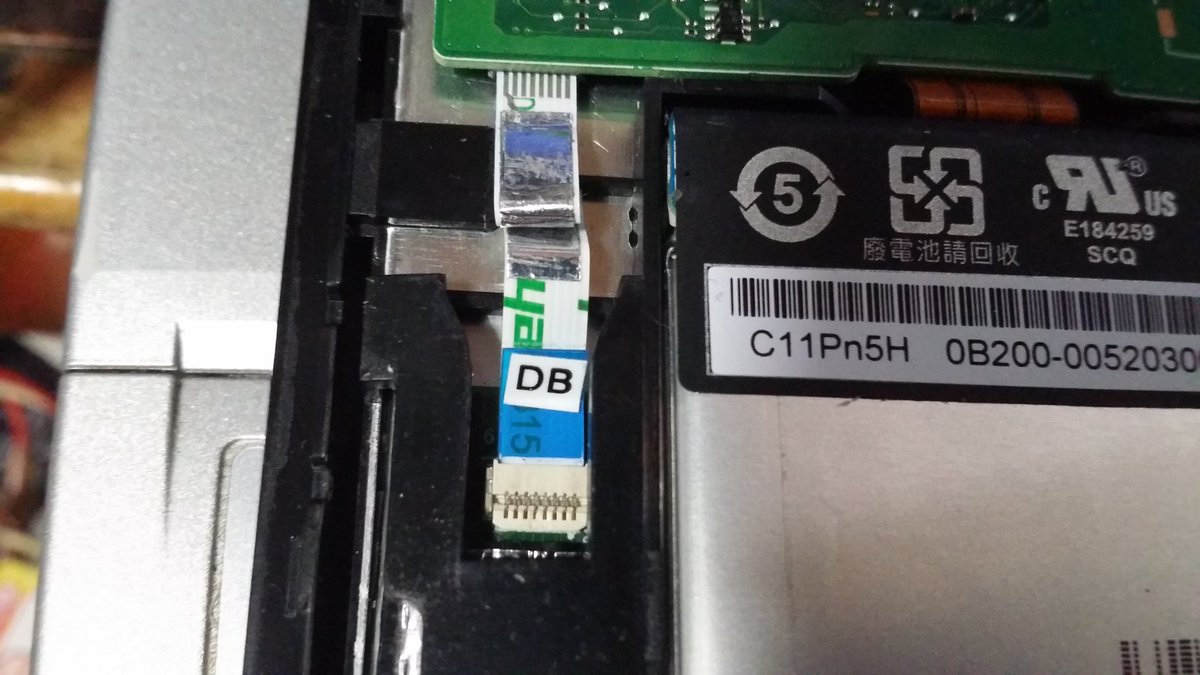

フレキシブルケーブルは左右2つあり、前回はとりあえず双方、畳み方を緩めましたが、交換するのは左側。でーびーと書かれている方みたいです pic.twitter.com/XyncZ1wBWI

2018-03-10 16:09:04
拡大
拡大
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

ケーブルの前にバッテリを交換します。ここで問題になるのが強力な両面テープで固定されていること。剥がすのはいいんですが、そのためにリチウムポリマーのパックに結構なテンションをかけます。最悪、ショートして発火するので、必ず放電した上で、慎重に外します。 pic.twitter.com/9IrHJg6wwt

2018-03-10 16:09:09
拡大
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

新しいバッテリをセットします。これは簡単です。 先程も書きましたが、古いバッテリを取り外すとき、最悪、発火します。リチウムポリマー電池について、基本的な知識のない方、この手の作業をしたことがない方はやめておきましょう。 pic.twitter.com/MoQAdLNsvL

2018-03-10 16:09:27
拡大
IngaSakimori@カクヨムで世界初(たぶん)コロナ架空戦記掲載中 @IngaSakimori

フレキシブルケーブルを交換して、動作確認します。OKです。 さて、これでまだまだ使えますね、Vivo tab note8!! pic.twitter.com/PCfahz5t0t

2018-03-10 16:09:32
拡大
